Bezpieczniki i termostaty kuchenek mikrofalowych Whirlpool
Bezpieczniki i termostaty do kuchenek mikrofalowych Whirlpool chronią obwody zasilania, magnetron i komorę przed skutkami zwarcia lub przegrzania. Brak zasilania, przerwanie grzania albo ponowne przepalanie wkładki wymagają ustalenia przyczyny, a nie tylko wymiany zabezpieczenia. Część dobieraj według pełnego modelu i 12-cyfrowego numeru serwisowego urządzenia.
Bezpiecznik, bezpiecznik termiczny i termostat – istotne różnice
W kuchence mikrofalowej może znajdować się kilka zabezpieczeń o odmiennym przeznaczeniu. Bezpiecznik sieciowy reaguje na nadmierny prąd w obwodzie zasilania. W wybranych konstrukcjach występuje również bezpiecznik obwodu wysokiego napięcia, umieszczony w izolowanej oprawie przy transformatorze i kondensatorze. Nie wolno zastępować go zwykłą wkładką o podobnym prądzie znamionowym.
Bezpiecznik termiczny jest zazwyczaj elementem jednorazowym. Po przekroczeniu określonej temperatury trwale otwiera obwód i wymaga wymiany. Termostat lub ogranicznik temperatury może natomiast rozłączać styki po nagrzaniu i ponownie je zwierać po ostygnięciu. Występują jednak także ograniczniki bez samoczynnego powrotu, dlatego sama nazwa produktu nie rozstrzyga sposobu działania.

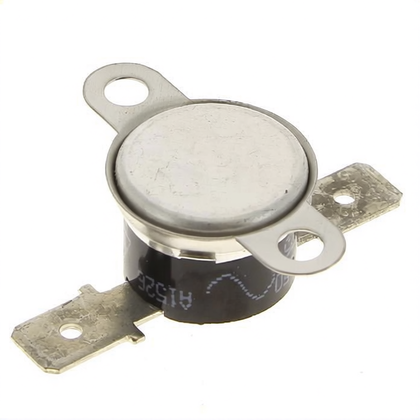

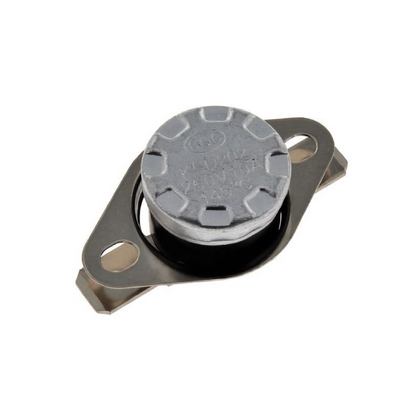

W mikrofalówkach Whirlpool zabezpieczenia temperaturowe mogą być zamontowane na obudowie magnetronu, komorze albo w innym miejscu wskazanym na schemacie danego urządzenia. Temperatura zadziałania, funkcja styków, sposób resetowania i położenie nie są uniwersalne.
Jakie objawy mogą wskazywać na problem z zabezpieczeniem?
| Objaw | Co może być przyczyną | Jak interpretować zachowanie urządzenia |
| Kuchenka jest całkowicie martwa, nie świeci wyświetlacz | brak zasilania w gnieździe, przewód, filtr sieciowy, bezpiecznik główny, bezpiecznik termiczny, połączenia lub moduł | Przerwany bezpiecznik potwierdza zadziałanie zabezpieczenia, ale nie wskazuje jeszcze przyczyny przeciążenia. |
| Bezpiecznik przepala się przy otwieraniu albo zamykaniu drzwi | uszkodzony mikrowyłącznik, nieprawidłowa kolejność działania blokad lub zużyte mocowanie zaczepów | Przed założeniem następnego bezpiecznika trzeba sprawdzić cały zespół blokady drzwi. |
| Bezpiecznik przepala się dopiero po uruchomieniu mikrofal, lecz grill działa | zwarcie w obwodzie wysokiego napięcia, m.in. kondensator, dioda, transformator, inwerter lub magnetron | Moment wystąpienia usterki kieruje diagnostykę do toru generowania mikrofal; bezpiecznik jest jej skutkiem, niekoniecznie przyczyną. |
| Program przerywa się po kilku minutach i urządzenie wraca do pracy po ostygnięciu | zadziałanie termostatu, niesprawny wentylator, ograniczony przepływ powietrza, zabrudzony kanał lub niewłaściwie zamontowany podzespół | Samoczynny powrót po schłodzeniu sugeruje reakcję zabezpieczenia termicznego, ale nie dowodzi jego uszkodzenia. |
| Panel, lampka i talerz działają, ale potrawa pozostaje zimna | bezpiecznik WN, blokada drzwi, przekaźnik, dioda, kondensator, transformator lub inwerter oraz magnetron | Pomiar jednego bezpiecznika nie wystarcza do potwierdzenia sprawności całego obwodu grzania. |
Jeżeli problem nie ogranicza się do zabezpieczenia, odpowiednich podzespołów należy szukać wśród elementów elektrycznych kuchenek mikrofalowych Whirlpool. Brak grzania może wymagać także sprawdzenia magnetronu Whirlpool, lecz jego wymiana nie powinna być pierwszym działaniem bez wykonania diagnostyki.
Jak sprawdzić bezpiecznik miernikiem?
Przed pomiarem wkładkę należy wyjąć z oprawy albo odłączyć przynajmniej z jednej strony. Pomiar bez odizolowania elementu może wykazać przejście przez równoległą gałąź obwodu i dać fałszywy wynik.
- Ustaw multimetr na test ciągłości lub najniższy zakres rezystancji.
- Zewrzyj sondy i sprawdź rezystancję samych przewodów pomiarowych.
- Przyłóż sondy do obu końców bezpiecznika.
- Ciągłość i wynik zbliżony do rezystancji przewodów oznaczają, że wkładka nie jest przerwana.
- Brak ciągłości lub wskazanie poza zakresem oznaczają przepalenie.

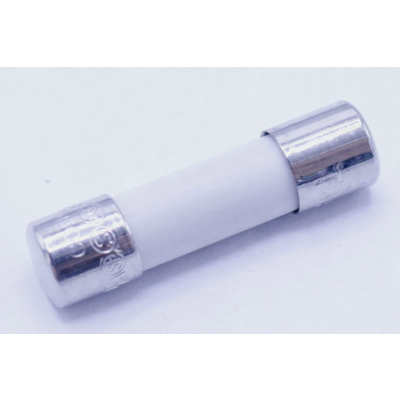

Oględziny nie zastępują pomiaru. W bezpieczniku ceramicznym element topikowy jest niewidoczny, a wkładka szklana może mieć przerwę trudną do zauważenia. Jednocześnie prawidłowa ciągłość nie potwierdza właściwego prądu, napięcia, charakterystyki czasowej ani zdolności wyłączania badanego bezpiecznika.
Jeżeli nowa wkładka natychmiast przepala się ponownie, nie zakładaj kolejnej i nie zwiększaj jej wartości znamionowej. Trzeba znaleźć zwarcie lub błąd działania blokad drzwi. Stosowanie większego bezpiecznika może pozbawić urządzenie ochrony i doprowadzić do uszkodzenia przewodów, transformatora, modułu albo elementów obwodu wysokiego napięcia.
Jak skontrolować termostat lub bezpiecznik termiczny?
Pomiar wykonuje się po odłączeniu przewodów od badanego elementu. Wiele zabezpieczeń mikrofalówki jest w temperaturze pokojowej zwarte, ale stan oczekiwany trzeba potwierdzić na schemacie lub w dokumentacji konkretnego modelu.
- Ciągłość w temperaturze pokojowej może być prawidłowa dla termostatu normalnie zamkniętego. Nie dowodzi jednak, że rozłącza on przy właściwej temperaturze ani że jego styki zachowują się poprawnie pod obciążeniem.
- Brak ciągłości w bezpieczniku termicznym zwykle oznacza trwałe zadziałanie i konieczność wymiany.
- Brak ciągłości w termostacie samopowrotnym może oznaczać, że element nadal jest gorący. Należy pozwolić mu ostygnąć i ponowić pomiar.
- Jeśli schłodzony termostat powinien być zwarty, lecz pozostaje rozwarty, może być uszkodzony. Nadal trzeba ustalić, czy wcześniej nie doszło do rzeczywistego przegrzania urządzenia.
Sprawdzenie temperatury otwarcia i ponownego zamknięcia wymaga kontrolowanego źródła ciepła, niezależnego pomiaru temperatury oraz danych właściwych dla konkretnej części. Nie należy podgrzewać termostatu płomieniem ani niekontrolowanym strumieniem gorącego powietrza. Łatwo wtedy przekroczyć dopuszczalną temperaturę, uszkodzić izolację lub błędnie ocenić wynik.
Dlaczego zabezpieczenie termiczne zadziałało?
Wymiana otwartego termika bez sprawdzenia chłodzenia może zakończyć się ponowną awarią. Przed montażem nowej części warto skontrolować:
- swobodę obrotu i zasilanie wentylatora chłodzącego;
- drożność wlotów, wylotów i kanałów powietrznych;
- zabrudzenia utrudniające przepływ powietrza;
- ślady przegrzania konektorów oraz luźne połączenia;
- prawidłowe przyleganie zabezpieczenia do powierzchni, której temperaturę ma kontrolować;
- poprawność zamontowanego magnetronu i ustawienie jego radiatora względem strumienia powietrza;
- zgodność termostatu z wymaganą temperaturą otwarcia, resetu i logiką styków.
Termostat może zatem działać prawidłowo i jedynie sygnalizować inną usterkę. Szczególnie ważne jest to wtedy, gdy mikrofalówka wyłącza się dopiero po nagrzaniu, a po przerwie ponownie działa.
Dostęp i wymiana zabezpieczenia
W urządzeniach wolnostojących dostęp zwykle wymaga zdjęcia zewnętrznej metalowej osłony. Mikrofalówkę do zabudowy trzeba wcześniej wyjąć z mebla zgodnie z instrukcją instalacji. Rozmieszczenie elementów zależy od konstrukcji: bezpiecznik sieciowy może znajdować się przy wejściu zasilania lub filtrze, bezpiecznik WN przy transformatorze i kondensatorze, a termostaty przy magnetronie albo komorze.
Przed odłączeniem przewodów należy udokumentować ich położenie. Konektory zdejmuje się, chwytając za końcówkę, a nie ciągnąc za przewód. Nowe zabezpieczenie temperaturowe musi być zamocowane tak, aby zachować przewidziany kontakt cieplny. Luźne mocowanie, dodatkowa przypadkowa podkładka lub zmiana położenia może opóźnić reakcję termostatu.
W mikrofalówce występuje niebezpieczne wysokie napięcie, a kondensator może pozostawać naładowany po odłączeniu zasilania. Opisane prace wewnątrz urządzenia wymagają kwalifikacji serwisowych, procedury bezpiecznego rozładowania właściwej dla modelu i odpowiednich przyrządów. Nie są przeznaczone dla osoby bez przygotowania. Nie wolno rozładowywać kondensatora przypadkowym zwarciem, uruchamiać kuchenki bez osłon ani mostkować blokad drzwi.
Po naprawie technik powinien sprawdzić działanie wszystkich blokad, stan drzwi, zawiasów, zaczepów i powierzchni uszczelniających oraz wykonać kontrolę emisji mikrofal odpowiednim miernikiem. Próby funkcjonalne przeprowadza się z osłonami na miejscu i z obciążeniem w postaci wody w naczyniu przeznaczonym do mikrofalówek.
Jak dobrać bezpiecznik lub termostat Whirlpool?
Podobny kształt i rozstaw konektorów nie potwierdzają zgodności. Przy bezpieczniku należy porównać co najmniej:
- prąd i napięcie znamionowe;
- charakterystykę szybką lub zwłoczną;
- zdolność wyłączania i przeznaczenie do obwodu sieciowego albo WN;
- wymiary wkładki, rodzaj oprawy i zakończenia;
- oznaczenie części przewidziane w katalogu urządzenia.
Przy zabezpieczeniu temperaturowym istotne są temperatura otwarcia i ewentualnego ponownego zamknięcia, rodzaj resetu, normalny stan styków, obciążalność, sposób mocowania, rozmieszczenie konektorów oraz kontakt cieplny z magnetronem lub komorą. Dwa termostaty z takim samym oznaczeniem temperatury mogą różnić się pozostałymi parametrami.
Dla urządzeń Whirlpool odczytaj pełny model oraz 12-cyfrowy numer serwisowy/12NC, często rozpoczynający się od 85. Nie myl numeru serwisowego z numerem seryjnym. Dane znajdują się na tabliczce znamionowej lub etykiecie serwisowej, zwykle widocznej po otwarciu drzwi albo na obudowie. Następnie porównaj zgodność katalogową części; jeśli oznaczenie jest nieczytelne, prześlij zdjęcie całej tabliczki do doboru. Pozostałe grupy podzespołów znajdziesz w kategorii części do kuchenek mikrofalowych Whirlpool.
FAQ – bezpieczniki i termostaty mikrofalówek Whirlpool
Czy można wymienić bezpiecznik na wkładkę o większym prądzie?
Nie. Wyższy prąd znamionowy może uniemożliwić bezpieczne przerwanie zwarcia. Zamiennik musi mieć potwierdzoną zgodność napięcia, prądu, charakterystyki, zdolności wyłączania, wymiarów i zastosowania.
Dlaczego nowy bezpiecznik od razu się przepala?
Bezpiecznik prawdopodobnie reaguje na nadal występujące zwarcie. Moment przepalenia pomaga zawęzić przyczynę: przy ruchu drzwi sprawdza się blokady, a po uruchomieniu grzania – obwód wysokiego napięcia. Nie należy wymieniać kolejnych wkładek na próbę.
Czy sprawny termostat powinien mieć przejście?
Tylko jeśli dokumentacja przewiduje styki normalnie zamknięte w danej temperaturze. Ciągłość w temperaturze pokojowej potwierdza jedynie aktualny stan styków, a nie prawidłową temperaturę ich przełączania.
Czy termostat można zastąpić bezpiecznikiem termicznym o tej samej temperaturze?
Nie bez potwierdzenia katalogowego. Termostat może resetować się po ostygnięciu, natomiast bezpiecznik termiczny jest zwykle jednorazowy. Różnić mogą się również styki, obciążalność, mocowanie i charakterystyka cieplna.
Czy brak grzania oznacza przepalony bezpiecznik WN?
Może, ale podobny objaw powodują również blokady drzwi, przekaźnik, dioda, kondensator, transformator lub inwerter oraz magnetron. Potrzebna jest diagnostyka całego toru zgodnie ze schematem urządzenia.
Gdzie znaleźć numer potrzebny do doboru części Whirlpool?
Odczytaj pełny model i 12-cyfrowy numer serwisowy/12NC z tabliczki znamionowej lub etykiety serwisowej. Numer seryjny nie zastępuje numeru serwisowego przy potwierdzaniu wariantu części.
