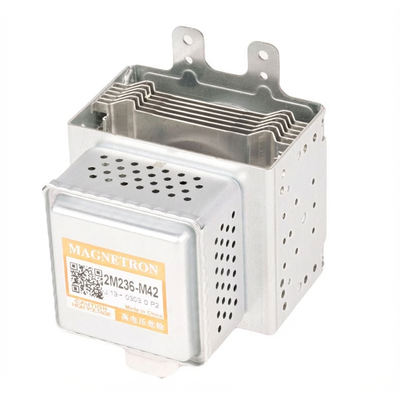

Magnetrony kuchenek mikrofalowych Whirlpool
Magnetron do mikrofalówki Whirlpool odpowiada za wytwarzanie energii używanej do podgrzewania potraw. Jego usterkę można podejrzewać, gdy urządzenie pracuje, lecz nie grzeje, słabo podgrzewa albo iskrzy przy wylocie falowodu. Podobne objawy powodują jednak także bezpiecznik, dioda, kondensator, termostat lub układ sterowania. Część dobieraj po pełnym, 12-cyfrowym numerze serwisowym Whirlpool, zwykle rozpoczynającym się od 85.
Kiedy można podejrzewać uszkodzenie magnetronu?
Magnetron wytwarza mikrofale przekazywane falowodem do komory urządzenia. Brak grzania nie jest jednak jednoznacznym dowodem jego awarii. Wentylator, oświetlenie, wyświetlacz i talerz mogą działać prawidłowo również wtedy, gdy uszkodzony jest inny element obwodu wysokiego napięcia albo magnetron nie otrzymuje zasilania.
Przed demontażem można wykonać jedynie prostą kontrolę działania: umieścić w komorze naczynie odpowiednie do mikrofalówki z wodą i uruchomić krótki cykl z pełną mocą. Jeśli temperatura wody wyraźnie nie wzrasta, układ grzania wymaga diagnostyki. Nie uruchamiaj mikrofalówki pustej i przerwij test natychmiast, gdy wystąpi iskrzenie, dym, zapach spalenizny albo nienaturalnie głośne buczenie.
Objaw nie wskazuje automatycznie jednej części
| Objaw | Możliwe przyczyny | Co pomaga je rozróżnić |
| Kuchenka pracuje, ale woda pozostaje zimna | magnetron, dioda lub kondensator WN, bezpiecznik WN, transformator, falownik, przekaźnik, termostat magnetronu, luźne złącze | kontrola połączeń, zabezpieczeń i elementów zasilających powinna poprzedzać decyzję o wymianie magnetronu |
| Grzanie jest słabsze lub zanika po kilku minutach | zużyty magnetron, przegrzewanie z powodu niesprawnego wentylatora, termostat, złącze tracące kontakt po nagrzaniu, problem z zasilaniem | sprawdzenie przepływu powietrza, czystości kanałów, konektorów i zachowania urządzenia po ostygnięciu |
| Bezpiecznik przepala się przy rozpoczęciu grzania | zwarcie kondensatora lub diody WN, przebicie magnetronu do obudowy, uszkodzenie transformatora albo układu falownika | pomiary każdego elementu po odłączeniu przewodów; sama wymiana bezpiecznika nie usuwa przyczyny |
| Iskrzenie przy płytce mikowej | zabrudzona lub zwęglona płytka, uszkodzona powłoka komory, nadpalona antena magnetronu lub falowód | oględziny obu stron osłony oraz wylotu falowodu; wymiana samej miki nie wystarczy, jeśli antena lub metalowy kanał są wypalone |
| Głośne buczenie bez grzania | zwarcie w obwodzie WN, przeciążony transformator, wadliwy magnetron, kondensator lub dioda | porównanie z normalnym dźwiękiem urządzenia i pomiary obwodu; typowe ciche buczenie podczas pracy nie oznacza awarii |
Jeżeli urządzenie w ogóle nie uruchamia cyklu, gaśnie po zamknięciu drzwi albo przepala bezpiecznik sieciowy, najpierw należy sprawdzić również zespół blokad drzwi. Odpowiednie elementy znajdują się w kategorii bezpieczników i termostatów do mikrofalówek Whirlpool.
Jak sprawdzić magnetron miernikiem?
Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, doświadczenia i narzędzi. W kuchence występuje napięcie mogące spowodować śmiertelne porażenie, a kondensator może zachować ładunek po odłączeniu urządzenia. Pomiary wewnątrz mikrofalówki nie są przeznaczone dla osoby bez przygotowania.
Przed pomiarem urządzenie trzeba odłączyć, zabezpieczyć przed przypadkowym włączeniem, a kondensator wysokonapięciowy rozładować zgodnie z procedurą serwisową właściwą dla danego modelu. Nie należy zakładać, że wbudowany rezystor rozładowujący jest sprawny. Przewody magnetronu odłącza się dopiero po wykonaniu tych czynności, chwytając za konektory, a nie ciągnąc za przewody.
Kontrola obwodu żarzenia
Omomierz podłącza się między dwa zaciski magnetronu. Oczekiwany jest bardzo mały opór, ponieważ badany jest obwód żarzenia. W części dokumentacji serwisowej Whirlpool wartość prawidłowa dla określonych konstrukcji wynosi mniej niż 1 Ω. Wynik trzeba oceniać z uwzględnieniem rezystancji przewodów pomiarowych i danych konkretnego modelu.
- Przerwa lub wynik OL wskazuje na przerwany obwód wewnętrzny i kwalifikuje magnetron do wymiany.
- Bardzo mała rezystancja jest wynikiem oczekiwanym, a nie dowodem zwarcia.
- Prawidłowy wynik tego testu nie potwierdza, że magnetron generuje właściwą moc podczas pracy.
Pomiar zacisków względem obudowy
Następnie mierzy się rezystancję osobno między każdym zaciskiem a metalową obudową magnetronu. Przewody części muszą być odłączone, aby wynik nie obejmował innych elementów układu.
- Prawidłowy wynik to brak przewodzenia, zwykle wskazanie OL lub rezystancja poza zakresem miernika.
- Jakakolwiek stabilna, mierzalna rezystancja między zaciskiem a obudową wskazuje na przebicie izolacji i konieczność wymiany magnetronu.
- Brak przebicia do obudowy nie wyklucza utraty emisji, usterki ujawniającej się po nagrzaniu ani problemu anteny.
Nie należy sprawdzać magnetronu przez podawanie przypadkowego napięcia poza urządzeniem. Testy z pracującym układem wysokiego napięcia, pomiar zasilania transformatora lub falownika oraz kontrola emisji mikrofal są przeznaczone wyłącznie dla wykwalifikowanego serwisanta.
Co sprawdzić przed zakupem magnetronu?
W mikrofalówkach Whirlpool spotyka się zarówno klasyczny układ z transformatorem, kondensatorem i diodą WN, jak i konstrukcje wykorzystujące falownik. Kolejność diagnostyki zależy więc od wersji urządzenia i schematu elektrycznego.
Przed wymianą magnetronu należy skontrolować:
- Konektory i przewody – luźna, nadpalona lub utleniona wsuwka może odciąć zasilanie albo nagrzewać się pod obciążeniem.
- Termostat magnetronu i bezpieczniki – przerwa może być skutkiem przegrzania, ale trzeba także znaleźć jego przyczynę, np. niedziałający wentylator.
- Diodę i kondensator wysokonapięciowy – zwykły test diody w multimetrze może być niewystarczający dla wielosekcyjnej diody WN. Kondensator sprawdza się pod kątem pojemności, zwarcia między zaciskami i przebicia do obudowy zgodnie z jego oznaczeniem.
- Transformator lub falownik – prawidłowa procedura zależy od konstrukcji. Nie wolno stosować wartości rezystancji z innego modelu jako uniwersalnego wzorca.
- Sterowanie i blokady drzwi – brak zasilania obwodu grzania może wynikać z przekaźnika, modułu, wiązki lub nieprawidłowej pracy wyłączników drzwiowych.
- Wentylator chłodzący – zablokowane śmigło, zabrudzony kanał albo uszkodzony silnik powodują przegrzewanie magnetronu i zadziałanie zabezpieczenia termicznego.
Jeśli magnetron ma prawidłowy obwód żarzenia i nie wykazuje przebicia do obudowy, nadal może być niesprawny. Dopiero wykluczenie zasilania, zabezpieczeń, połączeń i elementów WN uzasadnia wymianę podzespołu na podstawie samego braku emisji.
Iskrzenie przy magnetronie i płytce mikowej
Iskrzenie w komorze wymaga przerwania pracy urządzenia. Zwęglony osad na płytce mikowej może przewodzić i powodować kolejne wyładowania. Po jej zdjęciu trzeba obejrzeć wylot falowodu oraz osłonę anteny magnetronu.
Jeżeli uszkodzona jest tylko zabrudzona lub wypalona osłona, odpowiednią część można znaleźć w kategorii płytek mikowych i pozostałych elementów mikrofalówek Whirlpool. Nie należy jednak montować nowej płytki bez sprawdzenia powierzchni pod nią.
Nadtopiona antena, głębokie wżery, wypalenie metalowego falowodu lub łuszcząca się powłoka w miejscu wyładowań wymagają odrębnej oceny. Pozostawienie uszkodzonego falowodu może doprowadzić do ponownego zniszczenia nowego magnetronu. Nie wolno uruchamiać urządzenia z prowizorycznie zaklejonym kanałem ani naprawiać anteny przez przypadkowe lutowanie czy szlifowanie elementów ceramicznych.
Jak wygląda wymiana magnetronu?
W kuchenkach wolnostojących dostęp zwykle uzyskuje się po zdjęciu zewnętrznej osłony. Model do zabudowy trzeba najpierw bezpiecznie wysunąć z mebla zgodnie z instrukcją montażu. Położenie magnetronu zależy od konstrukcji: znajduje się przy falowodzie, zazwyczaj za kanałem powietrznym lub zespołem wentylatora.
Typowa kolejność prac serwisowych obejmuje:
- udokumentowanie przebiegu przewodów i położenia kanałów powietrznych;
- rozładowanie kondensatora WN właściwą metodą;
- odłączenie konektorów magnetronu oraz termostatu, jeśli jest zamontowany na jego korpusie;
- demontaż elementów utrudniających dostęp, bez wyginania falowodu i wiązek;
- odkręcenie mocowania oraz wyjęcie magnetronu bez uderzania anteną o krawędź kanału;
- kontrolę uszczelki, kołnierza, anteny, płytki mikowej i powierzchni falowodu;
- montaż zgodnie z pierwotnym kierunkiem chłodzenia i pełnym przyleganiem kołnierza;
- odtworzenie prowadzenia przewodów oraz wszystkich osłon przed uruchomieniem.
Magnetronu nie należy rozbierać. Uszkodzone elementy ceramiczne nie mogą być kruszone, wiercone ani szlifowane. Po naprawie urządzenie sprawdza się z odpowiednim obciążeniem wodnym, a serwis powinien przeprowadzić kontrolę działania blokad drzwi, poprawności montażu falowodu i emisji mikrofal poza komorą.
Jak dobrać magnetron do mikrofalówki Whirlpool?
Podobny kształt, dwa takie same zaciski albo zbliżone oznaczenie na korpusie nie potwierdzają zgodności. Magnetrony mogą różnić się mocą, charakterystyką zasilania, położeniem anteny, kołnierzem, kierunkiem chłodzenia, uszczelnieniem i współpracą z transformatorem lub falownikiem.
Do wyszukania części przygotuj:
- pełny model mikrofalówki;
- 12-cyfrowy numer serwisowy Whirlpool, często rozpoczynający się od 85;
- numer seryjny, jeśli wymaga go katalog;
- wszystkie oznaczenia starego magnetronu;
- numer części zapisany na etykiecie lub w katalogu;
- zdjęcia tabliczki znamionowej, mocowania, anteny i złączy.
Numer serwisowy ma większe znaczenie niż sama nazwa handlowa modelu, ponieważ jeden model może występować w kilku wariantach technicznych. Nie dobieraj magnetronu wyłącznie po deklarowanej liczbie watów: moc wyjściowa mikrofalówki nie musi odpowiadać oznaczeniu lub parametrom samego podzespołu.
Przed zamówieniem porównaj potwierdzone numery katalogowe i zamienności przypisane do pełnego numeru serwisowego. Pozostałe grupy elementów znajdziesz w kategorii części zamiennych do kuchenek mikrofalowych Whirlpool.
FAQ – magnetrony do mikrofalówek Whirlpool
Czy działający talerz i wentylator oznaczają uszkodzenie magnetronu?
Nie. Sterowanie, oświetlenie i napęd talerza mogą działać niezależnie od obwodu grzania. Takie zachowanie wskazuje na potrzebę sprawdzenia całego toru zasilania magnetronu, a nie na konkretną część.
Czy sprawny pomiar rezystancji potwierdza, że magnetron działa?
Nie. Bardzo mały opór między zaciskami oraz brak przejścia do obudowy wykluczają tylko przerwę i widoczne dla miernika przebicie. Magnetron może nadal nie wytwarzać odpowiedniej mocy lub przestawać działać po rozgrzaniu.
Czy można wymienić samą płytkę mikową, gdy mikrofalówka iskrzy?
Tylko gdy oględziny potwierdzą brak uszkodzenia anteny, falowodu i powłoki komory. Zwęgloną osłonę należy wymienić, lecz pozostawione nadpalenie pod nią może ponownie wywołać łuk elektryczny.
Czy magnetron można dobrać po symbolu ze starej części?
Symbol jest pomocny, ale nie wystarcza. Ten sam podstawowy typ może występować z innym mocowaniem, anteną lub kierunkiem chłodzenia. Zgodność należy potwierdzić po pełnym numerze serwisowym urządzenia i numerze katalogowym części.
Dlaczego nowy bezpiecznik ponownie się przepala?
Bezpiecznik zwykle reaguje na inną usterkę. Przyczyną może być zwarcie diody, kondensatora, transformatora, falownika lub przebicie magnetronu. Kolejna wymiana bez diagnostyki grozi uszkodzeniem urządzenia.
Czy po wymianie magnetronu wystarczy sprawdzić, czy woda się podgrzewa?
Podgrzanie wody potwierdza powrót funkcji grzania, ale nie zastępuje kontroli blokad drzwi, chłodzenia, montażu falowodu i szczelności mikrofalowej. Końcowa kontrola bezpieczeństwa powinna zostać wykonana odpowiednim przyrządem przez przygotowanego technika.
