Drzwi, szyby, gałki, przyciski i ramki do mikrofalówek Whirlpool
Drzwi, szyby, uchwyty, zaczepy, gałki, przyciski i ramki do mikrofalówek Whirlpool wymienia się po pęknięciu, zużyciu mocowań lub utracie prawidłowego działania. Przed zakupem ustal, czy uszkodzony jest element mechaniczny, czy współpracujący z nim przełącznik albo panel sterowania. Właściwy wariant dobieraj według pełnego numeru serwisowego urządzenia, a nie tylko wyglądu części.
Kiedy trzeba wymienić drzwi, szybę lub element panelu?
Elementy z tej kategorii pełnią różne funkcje. Szyby, ramki, zawiasy, zaczepy i kompletne drzwi wpływają na prawidłowe zamknięcie komory. Gałki, przyciski, maskownice oraz uchwyty panelu umożliwiają obsługę urządzenia, ale zwykle nie są samym elementem elektrycznym realizującym polecenie.
Wymiana może być potrzebna, gdy:
- szyba jest pęknięta, wyszczerbiona albo oddziela się od ramy;
- metalowa siatka w oknie drzwi została uszkodzona lub odklejona;
- drzwi opadły, mają wyraźny luz albo trzeba je dociskać, aby mikrofalówka się uruchomiła;
- zaczep nie chowa się i nie wraca pod działaniem sprężyny;
- uchwyt drzwi jest pęknięty lub odrywa się od mocowania;
- gałka obraca się bez poruszania trzpieniem regulatora;
- przycisk zacina się, wypadł z ramki albo nie powraca po naciśnięciu;
- panel lub ramka są odkształcone i blokują ruch przycisków;
- zewnętrzna nakładka została uszkodzona mechanicznie i nie daje się stabilnie zamocować.
Uszkodzonej szyby, siatki ekranującej, zatrzasku lub odkształconych drzwi nie należy traktować wyłącznie jako defektu estetycznego. Mikrofalówki z pękniętą szybą drzwi albo uszkodzonymi powierzchniami zamknięcia nie należy uruchamiać do czasu prawidłowej naprawy i kontroli. Zwykłe szkło, pleksi, przypadkowy klej lub samodzielnie dorobiona siatka nie są bezpiecznymi zamiennikami elementu przewidzianego dla danego wykonania drzwi.
Objaw nie zawsze wskazuje na część widoczną z zewnątrz
| Objaw | Co może być przyczyną | Jak to rozróżnić |
| Drzwi nie zatrzaskują się | złamany zaczep, spadnięta sprężyna, przesunięty zawias, odkształcona rama lub uszkodzony mechanizm otwierania | obserwuj ruch obu zaczepów podczas poruszania klamką lub przyciskiem; sprawdź, czy wracają swobodnie i wchodzą w otwory bez unoszenia drzwi |
| Mikrofalówka wyświetla komunikat o drzwiach lub nie startuje | drzwi nie dociskają mechanizmu blokady, uszkodzony zaczep, uchwyt przełączników, jeden z przełączników bezpieczeństwa, przewody albo sterowanie | jeśli dociskanie lub lekkie unoszenie zamkniętych drzwi zmienia reakcję urządzenia, podejrzane są luzy i regulacja mechanizmu; brak takiej zależności nie wyklucza usterki elektrycznej |
| Gałka obraca się luźno | pęknięta tuleja gałki albo uszkodzony trzpień enkodera lub przełącznika | po zdjęciu gałki obejrzyj jej gniazdo; jeżeli trzpień obraca się normalnie i sterowanie reaguje, zwykle uszkodzona jest gałka |

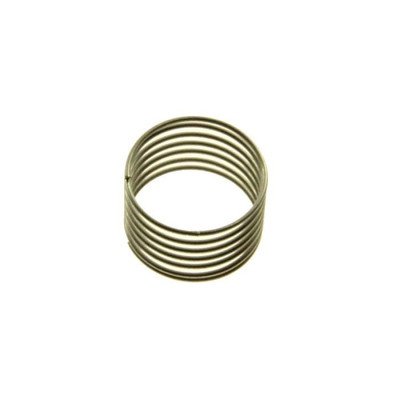

| Przycisk nie powraca | zabrudzenie, pęknięta prowadnica, przesunięta maskownica, zużyty element sprężysty albo uszkodzony mikrowyłącznik | przy odłączonym urządzeniu oceń sam ruch mechaniczny; swobodny przycisk bez reakcji kieruje diagnostykę w stronę klawiatury, mikrowyłącznika, połączeń lub modułu |
| Wszystkie przyciski przestały reagować | poluzowane złącze, problem z zasilaniem panelu, klawiatura lub moduł sterujący | jednoczesna awaria wszystkich funkcji rzadziej wynika z kilku połamanych nakładek; najpierw trzeba sprawdzić zasilanie urządzenia i połączenia panelu |
Komunikat „DOOR”, „Err1” lub podobny nie jest uniwersalnym potwierdzeniem uszkodzenia drzwi. W niektórych konstrukcjach sygnał zamknięcia przechodzi przez kilka przełączników oraz obwód sterujący. Zdarza się więc, że zaczepy i przełączniki działają, a przyczyną jest połączenie albo element elektroniki. Znaczenie komunikatu trzeba sprawdzać dla pełnego modelu i numeru serwisowego.
Jeżeli mechanika drzwi jest sprawna, a urządzenie nadal nie rozpoznaje ich zamknięcia, odpowiednich elementów należy szukać także w kategorii magnetrony, silniki talerza, bezpieczniki i moduły do mikrofali Whirlpool.
Jak sprawdzić drzwi, zaczep i zawiasy bez rozbierania mikrofalówki?
Najpierw wykonaj oględziny przy urządzeniu odłączonym od zasilania:
- Otwórz drzwi i obejrzyj szybę z obu stron przy dobrym oświetleniu. Szukaj pęknięć, odprysków, odklejenia warstw oraz uszkodzeń metalowej siatki.
- Sprawdź ramę i powierzchnie przylegania. Nie powinny być wygięte, pęknięte ani zanieczyszczone zaschniętymi resztkami, które utrudniają domknięcie.
- Poruszaj drzwiami delikatnie w pionie. Wyraźny luz może pochodzić z zawiasu, jego mocowania albo pękniętej konstrukcji drzwi.

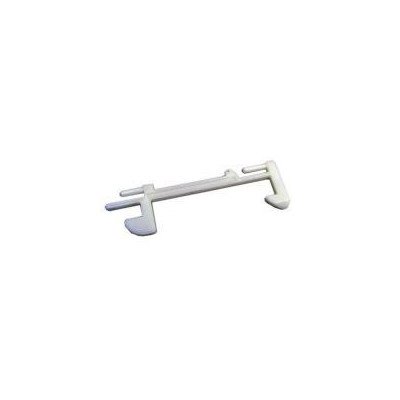

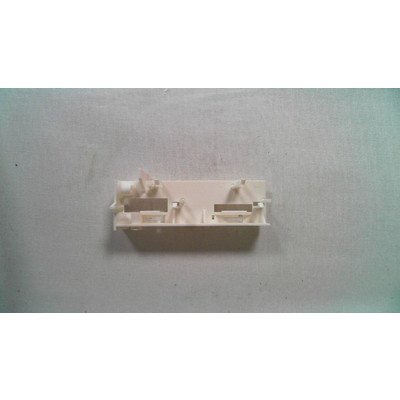

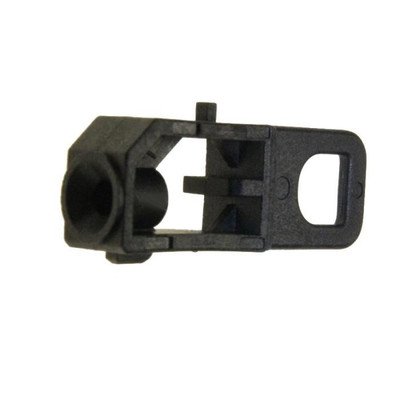

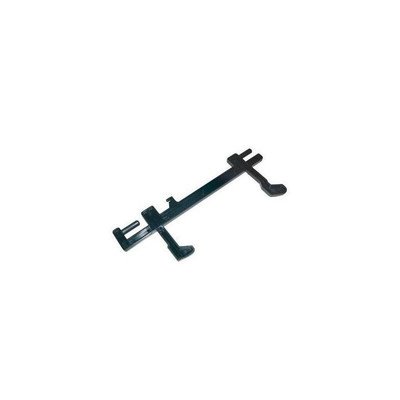

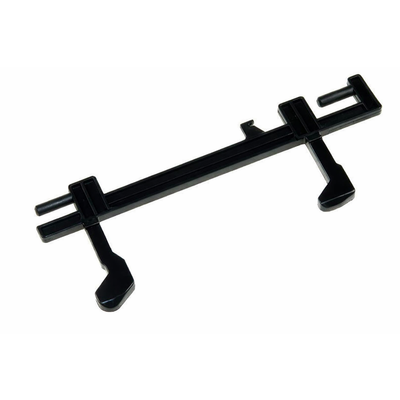

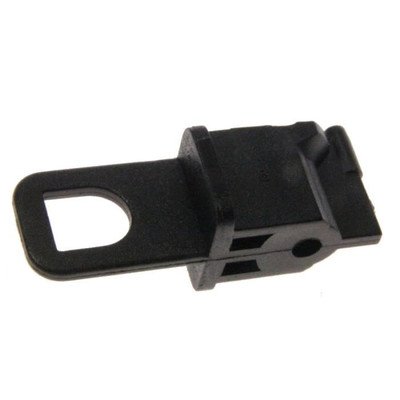

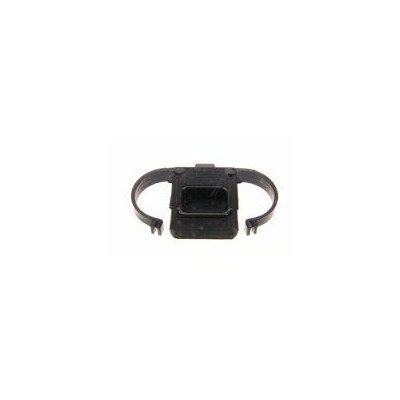

- Obserwuj zaczepy podczas uruchamiania mechanizmu otwierania. Powinny przemieszczać się bez zacięć i wracać do położenia spoczynkowego.
- Zamknij drzwi bez trzaskania. Oba zaczepy powinny wejść w mechanizm bez unoszenia, przekrzywiania lub silnego dociskania skrzydła.
Nie wkładaj śrubokręta ani innych przedmiotów do otworów blokady, aby zasymulować zamknięcie. Może to przestawić uchwyt przełączników, uszkodzić styki lub stworzyć możliwość uruchomienia urządzenia przy otwartych drzwiach.
Czy przełączniki drzwi można sprawdzić miernikiem?
Tak, ale jest to czynność serwisowa wykonywana dopiero po bezpiecznym uzyskaniu dostępu. W mikrofalówce mogą pozostawać niebezpieczne napięcia również po odłączeniu wtyczki, dlatego samo wyjęcie przewodu z gniazda nie wystarcza do uznania wnętrza urządzenia za bezpieczne.
Opisane czynności wymagają doświadczenia w naprawie mikrofalówek, właściwych narzędzi oraz znajomości procedury bezpiecznego rozładowania i kontroli obwodu wysokiego napięcia. Nie są przeznaczone dla osoby bez przygotowania.
Technik sprawdza przełączniki przy odłączonym zasilaniu i przewodach zdjętych z badanego elementu. Miernik ustawia się na test ciągłości lub niski zakres rezystancji, a następnie kontroluje zmianę stanu pomiędzy właściwymi zaciskami COM, NO i NC podczas naciskania dźwigni. W zależności od funkcji przełącznika i schematu urządzenia jeden tor ma uzyskiwać ciągłość po zamknięciu drzwi, a inny ją tracić.
Nie należy kierować się wyłącznie kolorem przewodów ani układem zacisków z innego modelu. Mikrofalówka może mieć kilka przełączników działających w określonej kolejności. Prawidłowy wynik statycznego pomiaru nie potwierdza jeszcze, że zaczep naciska przełącznik dostatecznie głęboko po zamontowaniu drzwi ani że styki zachowują się prawidłowo pod obciążeniem. Trzeba również obejrzeć uchwyt przełączników, dźwignie, konektory i przewody.
Po naprawie drzwi, zawiasów, zatrzasków lub blokad technik powinien potwierdzić prawidłową kolejność działania zabezpieczeń oraz wykonać kontrolę szczelności mikrofalowej odpowiednim przyrządem.
Jak rozpoznać uszkodzenie gałki lub przycisku?

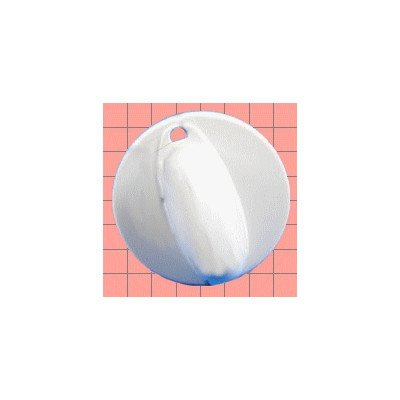

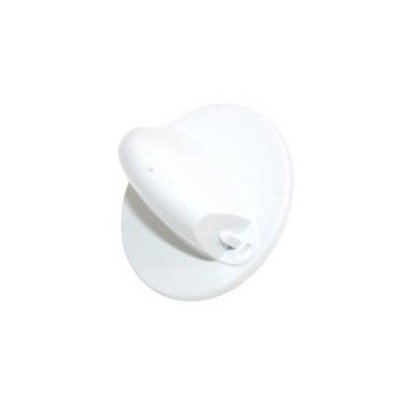

Gałka obraca się, ale ustawienie się nie zmienia
W wielu panelach gałka jest osadzona na trzpieniu o spłaszczonym boku albo na wielowypuście. Pęknięcie tulei powoduje, że gałka ślizga się po trzpieniu. Po jej zdjęciu porównaj kształt gniazda z trzpieniem i sprawdź, czy w środku nie pozostał odłamany fragment tworzywa.
Jeżeli sam trzpień ma duży luz, obraca się bez wyczuwalnych pozycji lub panel reaguje przypadkowo, wymiana gałki może nie wystarczyć. Uszkodzony może być enkoder, przełącznik obrotowy albo jego mocowanie na płytce.

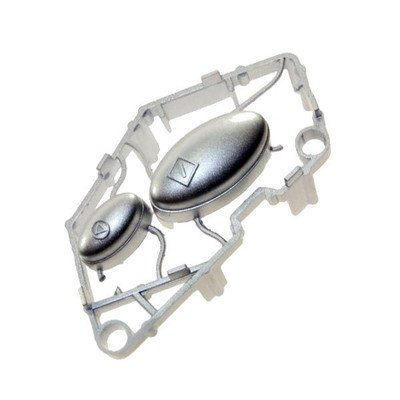

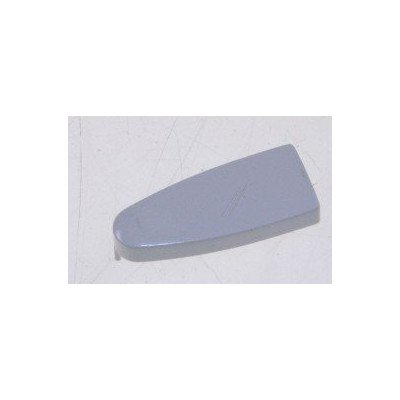

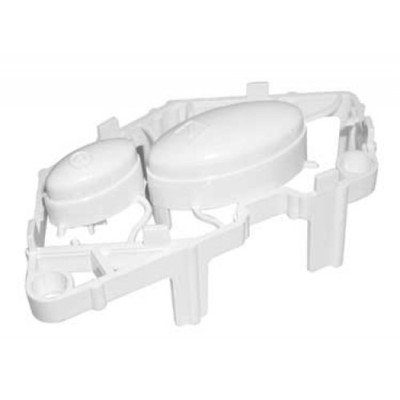

Przycisk porusza się ciężko albo pozostaje wciśnięty

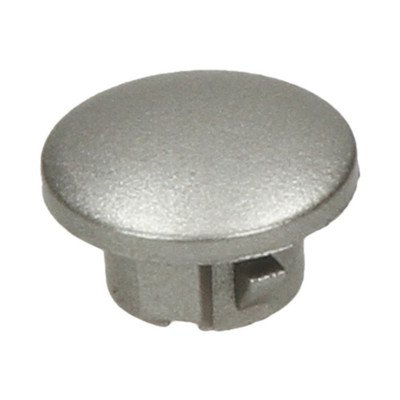

Najpierw sprawdź, czy przycisku nie blokuje tłuszcz, przesunięta ramka lub odkształcona maskownica. Elementy zdejmowane można oczyścić po demontażu środkiem bezpiecznym dla danego tworzywa. Płynu nie należy rozpylać bezpośrednio na panel, ponieważ może dostać się do klawiatury i elektroniki.
Jeżeli przycisk porusza się swobodnie, ale funkcja nie działa, źródłem problemu może być znajdujący się pod nim mikrowyłącznik, klawiatura membranowa, taśma połączeniowa albo moduł. Okresowa poprawa po poruszeniu panelem lub dociśnięciu przycisku wskazuje na problem ze stykiem, ale nie rozstrzyga, który element wymaga wymiany.
Dostęp do drzwi i panelu sterowania
Konstrukcja mikrofalówek Whirlpool różni się między urządzeniami wolnostojącymi, modelami do zabudowy i kuchenkami zespolonymi z piekarnikiem. Przed demontażem warto znaleźć dokumentację konkretnego wariantu i fotografować kolejne etapy.
Typowa rozbiórka drzwi może obejmować:
- zdjęcie kompletnych drzwi z zawiasów albo pracę na drzwiach pozostawionych w urządzeniu;
- ostrożne wypięcie wewnętrznej ramki trzymanej na zatrzaskach;
- rozdzielenie ramek i szyb w ustalonej kolejności;

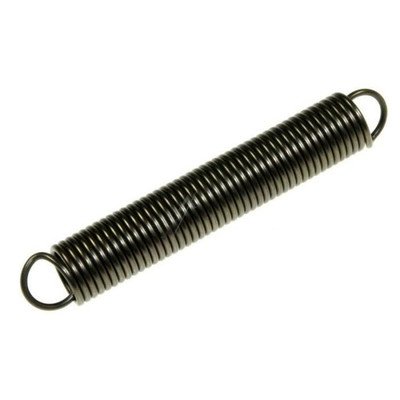

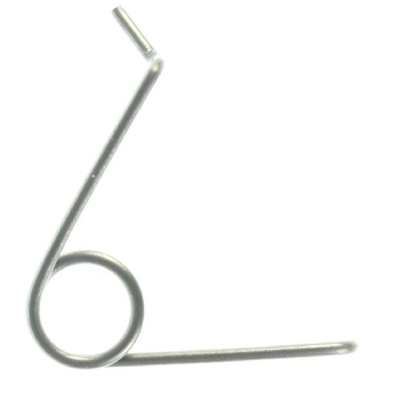

- wyjęcie zaczepu wraz ze sprężyną;
- wymianę uchwytu, szyby, nakładki lub ramki;
- ponowne osadzenie wszystkich zatrzasków bez pozostawiania szczelin.
Zatrzaski starej ramki mogą być kruche. Nie podważaj ich jednym narzędziem na dużej długości i nie odkładaj szyby na twardym, nierównym podłożu. Przed rozdzieleniem warstw zaznacz ich kolejność i stronę montażu. Niektóre elementy wyglądają symetrycznie, ale mają inne prowadnice, otwory lub położenie siatki.
Dostęp do przycisków, oprawek i panelu często wymaga zdjęcia zewnętrznej osłony urządzenia. Po odsłonięciu wnętrza pojawia się zagrożenie związane z obwodem wysokiego napięcia. Tę część naprawy powinien wykonać przygotowany technik. Przed odłączaniem złączy należy zrobić wyraźne zdjęcia ich położenia, a za wtyczki chwytać za obudowy, nie za przewody.
Najczęstsze błędy podczas wymiany
- Zamówienie szyby lub ramki tylko na podstawie zbliżonego kształtu i koloru.
- Zastępowanie szyby zwykłym szkłem, pleksi albo elementem o innej grubości.
- Klejenie uszkodzonego zaczepu, zawiasu lub uchwytu bez oceny obciążeń działających podczas otwierania.
- Przełożenie szyb i ramek w niewłaściwej kolejności.
- Złamanie zatrzasków przez podważanie ramki w jednym miejscu.
- Regulowanie mechanizmu drzwi przez wyginanie zaczepów lub uchwytu przełączników.
- Uruchomienie urządzenia ze zdjętą osłoną albo niekompletnymi drzwiami.
- Uznanie komunikatu o drzwiach za dowód, że trzeba kupić kompletne drzwi.
- Wymiana maskownicy, gdy brak reakcji powoduje mikrowyłącznik lub elektronika pod panelem.
Jak dobrać część do mikrofalówki Whirlpool?
Samo oznaczenie handlowe, na przykład fragment nazwy AMW, MWD, JT lub MAX, może obejmować kilka wykonań. Drzwi i panele różnią się kolorem, liczbą szyb, położeniem zawiasów, kształtem zaczepów, mocowaniami, rozmieszczeniem przycisków oraz wersją wyświetlacza.
Do doboru przygotuj:
- pełny model urządzenia;
- numer serwisowy, zwykle 12-cyfrowy i często rozpoczynający się od 85;
- kod produktu, jeżeli widnieje na tabliczce;
- numer odczytany ze starej części, jeśli jest czytelny;
- zdjęcie całej tabliczki znamionowej oraz uszkodzonego elementu.
Tabliczka może znajdować się przy krawędzi komory widocznej po otwarciu drzwi, na ramie, z tyłu lub na boku urządzenia. W modelach do zabudowy jej położenie zależy od konstrukcji.
Przy kompletnej parze drzwi porównuj również stronę otwierania, zawiasy i elementy dostarczane w zestawie. Przy gałce sprawdź kształt i głębokość gniazda oraz położenie znacznika. Przy szybie ważne są wymiary, grubość, nadruk, siatka i sposób osadzenia. Panel sterowania może wyglądać identycznie, ale mieć inne mocowania, opisy funkcji lub wersję elektroniki.
Pełny wybór grup części znajduje się w kategorii części zamienne do kuchenek mikrofalowych Whirlpool. Przed zamówieniem porównaj numer serwisowy urządzenia z potwierdzoną listą zgodności części; jeżeli oznaczenie jest nieczytelne, wykonaj zdjęcie tabliczki zamiast dobierać element ze zdjęcia produktu.
FAQ – drzwi, szyby i elementy panelu Whirlpool
Czy można używać mikrofalówki z pękniętą szybą zewnętrzną?
Nie należy jej uruchamiać przed oceną całego zespołu drzwi. Uderzenie powodujące pęknięcie mogło również odkształcić ramę, zawiasy lub powierzchnie zamknięcia. Uszkodzoną szybę trzeba zastąpić częścią przeznaczoną do danego wykonania, a po naprawie drzwi powinna zostać wykonana kontrola ich działania i szczelności mikrofalowej.
Dlaczego mikrofalówka działa dopiero po dociśnięciu drzwi?
Możliwy jest luz zawiasu, zużyty zaczep, pęknięty uchwyt przełączników albo zbyt mały skok jednego z przełączników blokady. Dociskanie drzwi jest wskazówką diagnostyczną, a nie naprawą. Dalsze używanie może pogłębić uszkodzenie i zmienić kolejność pracy zabezpieczeń.
Czy komunikat „DOOR” oznacza konieczność wymiany drzwi?
Nie. Oprócz zaczepu i ustawienia drzwi trzeba uwzględnić przełączniki blokady, ich uchwyt, przewody, złącza oraz układ sterujący. Wymianę drzwi uzasadnia dopiero stwierdzone uszkodzenie mechaniczne albo nieprawidłowa geometria zespołu.
Czy samą szybę można przełożyć do starej ramki?
Tylko wtedy, gdy katalog części przewiduje szybę jako oddzielny element, a rama, zatrzaski i pozostałe warstwy są nieuszkodzone. W części modeli producent oferuje wyłącznie większy podzespół lub kompletne drzwi. Nie należy rozklejać zespołu, który nie jest przeznaczony do takiej naprawy.
Dlaczego nowa gałka nie pasuje mimo podobnego wyglądu?
Różnić może się średnica, głębokość i kształt gniazda, kierunek spłaszczenia trzpienia oraz położenie znacznika. Znaczenie ma numer serwisowy mikrofalówki i numer części, nie tylko kolor oraz średnica zewnętrzna.
Czy pęknięty przycisk oznacza uszkodzenie modułu?
Nie. Jeśli pękła wyłącznie nakładka lub prowadnica, elektronika może pozostać sprawna. Gdy przycisk porusza się prawidłowo, ale urządzenie nie reaguje, trzeba sprawdzić element wykonawczy pod przyciskiem, połączenia i panel sterowania przed zamówieniem części mechanicznej.
