Grzałki
Grzałki do piekarników Hotpoint, Ariston i Indesit odpowiadają za grzanie od góry, od dołu oraz w trybie termoobiegu. Brak ciepła na jednej funkcji, nierówne pieczenie lub zadziałanie zabezpieczenia może wskazywać na uszkodzenie elementu grzejnego, ale podobne objawy powodują też sterowanie i okablowanie. Część dobieraj po numerze serwisowym urządzenia, rodzaju grzałki, mocy i mocowaniach.
Która grzałka odpowiada za dany tryb pieczenia?
Piekarnik może mieć kilka niezależnych elementów grzejnych. Grzałka dolna ogrzewa komorę od spodu i w wielu konstrukcjach jest ukryta pod dnem. Grzałka górna znajduje się przy suficie komory; może mieć jedną sekcję albo dwie sekcje tworzące grzałkę zespoloną, wykorzystywaną również jako grill. Grzałka termoobiegu ma zwykle kształt pierścienia i jest zamontowana za wewnętrzną osłoną wentylatora na tylnej ścianie.
Nie każda funkcja uruchamia wszystkie grzałki. Przed diagnozą warto sprawdzić w instrukcji konkretnego piekarnika, które elementy powinny pracować na wybranym programie. Pozwala to uniknąć uznania prawidłowego cyklicznego wyłączania lub nieaktywnej w danym trybie grzałki za awarię.
Objawy uszkodzenia grzałki i inne możliwe przyczyny
| Objaw | Co może być przyczyną | Co sprawdzić w pierwszej kolejności |
| Piekarnik nie grzeje tylko od dołu | przerwa w grzałce dolnej, wypalony konektor, uszkodzony przełącznik funkcji lub przekaźnik | działanie innych trybów, stan zacisków i ciągłość odłączonej grzałki dolnej |
| Potrawa nie dopieka się od góry albo grill nie działa | uszkodzona jedna sekcja grzałki górnej, brak zasilania sekcji grilla, uszkodzenie sterowania | osobno funkcję grzania górnego i grilla oraz każdą sekcję grzałki zespolonej |
| Wentylator pracuje, ale termoobieg nie grzeje | przerwana grzałka pierścieniowa, wypalone złącze, brak sterowania | rezystancję grzałki termoobiegu i stan jej konektorów |
| Grzałka jest gorąca, ale wentylator stoi | zablokowany wirnik, uszkodzony silnik albo jego zasilanie | czy wirnik obraca się swobodnie po odłączeniu zasilania; dalsza diagnostyka dotyczy silnika piekarnika, a nie grzałki |
| Piekarnik długo się nagrzewa lub piecze nierówno | niesprawna jedna z grzałek, wentylator, czujnik temperatury, nieszczelne drzwi albo błędna funkcja | porównanie poszczególnych trybów, pracę wentylatora, domknięcie drzwi i pomiar temperatury termometrem piekarnikowym |
| Wyłącznik różnicowoprądowy zadziała po włączeniu określonej funkcji lub po rozgrzaniu | upływ prądu z grzałki do metalowej osłony, uszkodzony przewód lub inny element pracujący w tym trybie | pomiar rezystancji izolacji odłączonych elementów oraz oględziny przewodów |
| Zadziała wyłącznik nadprądowy | zwarcie, uszkodzenie instalacji, przewodu, konektora lub elementu grzejnego | nie utożsamiać tego automatycznie z przebiciem grzałki; potrzebna jest kontrola całego obwodu |
Jeżeli nie działa żadna funkcja grzania, równoczesne przepalenie wszystkich grzałek jest tylko jedną z możliwości. Trzeba wcześniej sprawdzić ustawienie zegara, zasilanie urządzenia, ogranicznik temperatury, przełącznik funkcji, czujnik oraz moduł. Kategorie powiązane to termostaty i czujniki temperatury oraz przełączniki funkcji i regulatory energii.
Jak sprawdzić grzałkę piekarnika multimetrem?
Przed pomiarem odłącz urządzenie od wszystkich przewodów zasilających zgodnie ze sposobem jego przyłączenia, upewnij się, że obwód jest bez napięcia, i zaczekaj na całkowite ostygnięcie komory. Samo ustawienie pokrętła w pozycji wyłączonej nie odłącza bezpiecznie obwodów wewnętrznych.
- Uzyskaj dostęp do zacisków badanej grzałki.
- Zrób zdjęcie połączeń i oznacz przewody. Nie opieraj montażu wyłącznie na ich kolorach.
- Zdejmij konektory z zacisków grzałki, aby inne drogi elektryczne w urządzeniu nie zafałszowały wyniku.
- Ustaw multimetr na pomiar rezystancji i przyłóż sondy do zacisków tej samej sekcji grzejnej.
- W grzałce górnej zespolonej zbadaj oddzielnie każdą sekcję, zgodnie z układem zacisków właściwym dla danej części.
Wynik OL, nieskończoność lub brak ciągłości między końcami sekcji wskazuje na przerwany drut oporowy. Stabilna, skończona rezystancja potwierdza jedynie, że obwód nie jest przerwany. Nie dowodzi jeszcze prawidłowej mocy, dobrej izolacji ani poprawnego działania po rozgrzaniu.
Jeżeli znane są znamionowe napięcie i moc konkretnej sekcji, orientacyjną rezystancję można obliczyć z zależności R = U² / P i porównać z pomiarem. Jest to kontrola pomocnicza: trzeba uwzględnić tolerancję części, temperaturę podczas pomiaru oraz to, czy podana moc dotyczy całej grzałki zespolonej, czy pojedynczej sekcji.
Przebicie grzałki a zadziałanie różnicówki
Grzałka może zachowywać ciągłość pomiędzy zaciskami, a jednocześnie mieć pogorszoną izolację względem metalowej osłony. Taka usterka może ujawniać się dopiero po kilku minutach, gdy element się rozgrzeje i rozszerzy. Dlatego brak wskazania na zwykłym multimetrze pomiędzy zaciskiem a osłoną nie zawsze wyklucza upływ powodujący zadziałanie wyłącznika różnicowoprądowego.
Prawidłowa kontrola izolacji wymaga odłączenia badanego elementu i użycia miernika rezystancji izolacji z napięciem testowym dobranym do urządzenia oraz dokumentacji. Grzałki mierzy się pomiędzy połączonymi zaciskami roboczymi a metalową osłoną lub kołnierzem. Wynik należy oceniać według procedury serwisowej właściwej dla modelu; nie istnieje jedna wartość diagnostyczna odpowiednia dla każdej grzałki i każdego piekarnika.
Opisane pomiary rezystancji izolacji i próby wymagające uruchamiania urządzenia są przeznaczone dla wykwalifikowanego technika. Miernik izolacji wytwarza podwyższone napięcie probiercze, dlatego badany element musi być odseparowany od modułów elektronicznych. Nie wolno omijać przewodu ochronnego, mostkować zabezpieczeń ani wielokrotnie załączać urządzenia, które wyzwala różnicówkę.
Oględziny przed zakupem części
Przed zamówieniem warto obejrzeć nie tylko rurkę grzałki, lecz także jej otoczenie. Pęknięcie, miejscowe wybrzuszenie, nadtopienie, silne odkształcenie lub ślad łuku elektrycznego przemawiają za wymianą. Brak widocznych uszkodzeń nie potwierdza jednak sprawności wnętrza elementu.
Sprawdź również:
- czy konektory ciasno trzymają się zacisków i nie są przegrzane;
- czy przewody nie mają kruchej, stopionej albo przetartej izolacji;
- czy kołnierz i uchwyty nie są skorodowane lub wygięte;
- czy osłona wentylatora nie dotyka grzałki termoobiegu;
- czy wirnik wentylatora nie ociera i obraca się swobodnie;
- czy w okolicy zacisków nie ma wilgoci, tłuszczu albo zwęglonych zabrudzeń.
Wypalony konektor trzeba naprawić razem z końcówką przewodu. Założenie nowej grzałki na luźne, utlenione złącze może doprowadzić do ponownego przegrzewania zacisku. Odpowiednie elementy połączeniowe znajdują się w kategorii wiązek elektrycznych i okablowania.
Jak uzyskać dostęp do grzałki?
Droga demontażu zależy od typu elementu i konstrukcji konkretnego piekarnika Hotpoint, Ariston lub Indesit.
Grzałka termoobiegu
Zwykle jest dostępna od wnętrza komory po wyjęciu rusztów i zdjęciu tylnej osłony wentylatora. Po odkręceniu mocowań element wysuwa się na tyle, aby odłączyć przewody. Trzeba zabezpieczyć konektory przed wsunięciem się w przestrzeń za komorą. W niektórych modelach wygodniejszy albo wymagany jest również dostęp od tylnej strony urządzenia.

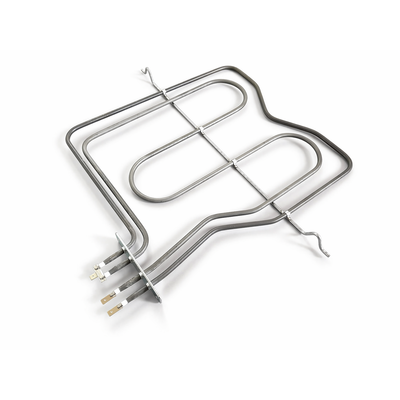

Grzałka górna i grillowa
Mocowania są widoczne przy suficie i tylnej ścianie komory, lecz zaciski mogą znajdować się za tylną obudową. Grzałki zespolone mają więcej zacisków, ponieważ ich sekcje są sterowane oddzielnie. Przed odłączeniem konieczne jest dokładne udokumentowanie połączeń.
Grzałka dolna
Najczęściej jest ukryta pod dnem komory. W zależności od rodziny urządzeń dostęp może wymagać zdjęcia tylnej lub bocznej osłony, odsunięcia izolacji termicznej i wysunięcia elementu z kanału pod komorą. Nie należy rozcinać ani usuwać izolacji. W kuchence gazowo-elektrycznej odsunięcie urządzenia może ingerować w elastyczne lub sztywne przyłącze gazowe; taką czynność powinien wykonać instalator posiadający wymagane uprawnienia.
Wymiana grzałki krok po kroku
- Odłącz urządzenie od zasilania, potwierdź brak napięcia i pozwól mu ostygnąć.
- Wyjmij wyposażenie komory i zdejmij osłonę właściwą dla wymienianej grzałki.
- Zrób wyraźne zdjęcia zacisków, przewodów, uchwytów i położenia izolacji.
- Zdejmuj konektory, chwytając za metalową końcówkę, a nie ciągnąc za przewód.
- Odkręć mocowania i wyjmij element bez wyginania ścian komory.
- Porównaj starą i nową część przed montażem: kołnierz, rozstaw otworów, długość części roboczej, podpory, liczbę zacisków i oznaczenia.
- Zamontuj nową grzałkę bez naprężania rurek. Przywróć położenie izolacji i upewnij się, że przewody nie dotykają nagrzewających się powierzchni ani ostrych krawędzi.
- Po złożeniu technik powinien wykonać kontrolę ciągłości przewodu ochronnego, rezystancji izolacji i działania właściwych funkcji.
Nie uruchamiaj piekarnika z luźnymi przewodami, zdjętą tylną obudową ani konektorami zabezpieczonymi prowizorycznie taśmą. Jeśli po wymianie grzałka nadal nie grzeje, nie kupuj kolejnego elementu na próbę — należy skontrolować zasilanie grzałki, przewody, przełącznik lub przekaźnik sterujący.
Jak dobrać grzałkę do piekarnika Hotpoint, Ariston lub Indesit?
Podobny kształt nie oznacza zgodności. Dwie grzałki mogą mieć zbliżone wymiary, ale różnić się mocą, położeniem zacisków, liczbą sekcji, podporami albo głębokością osadzenia. Nie należy przerabiać obudowy, wiercić nowych otworów ani wyginać elementu, aby dopasować niewłaściwą część.
Do weryfikacji przygotuj:
- pełną nazwę modelu;
- numer serwisowy, często 12-cyfrowy i rozpoczynający się od 85;
- zdjęcie całej tabliczki znamionowej;
- oznaczenia wybite na starej grzałce, jeśli są czytelne;
- informację, czy potrzebna jest grzałka dolna, górna, grillowa czy termoobiegu;
- moc i napięcie danej sekcji;
- wymiary kołnierza i części roboczej, rozstaw otworów oraz zacisków;
- liczbę i układ wyprowadzeń, zwłaszcza przy grzałce górnej zespolonej.
Numer handlowy modelu może obejmować kilka wariantów technicznych. Najbezpieczniejszym następnym krokiem jest odczytanie pełnego numeru serwisowego z tabliczki i porównanie go z listą zgodności katalogowej części. Jeśli etykieta jest trudno czytelna, wykonaj zdjęcie przy dobrym, bocznym oświetleniu zamiast przepisywać niepewne cyfry.
FAQ — grzałki do piekarników Hotpoint, Ariston i Indesit
Czy brak grzania na termoobiegu oznacza przepaloną grzałkę?
Nie zawsze. Jeśli wentylator obraca się, a z nawiewu płynie zimne powietrze, grzałka pierścieniowa jest ważnym podejrzanym. Trzeba jednak sprawdzić również jej konektory, przewody i sterowanie. Gdy grzałka się nagrzewa, ale wentylator stoi, diagnoza powinna dotyczyć przede wszystkim napędu wentylatora.
Czy sprawna grzałka powinna mieć przejście?
Tak, każda nieprzerwana sekcja grzejna powinna wykazywać skończoną rezystancję między właściwymi zaciskami. Samo przejście nie potwierdza jednak prawidłowej mocy ani stanu izolacji względem metalowej osłony.
Dlaczego różnicówka wyłącza się dopiero po rozgrzaniu piekarnika?
Upływ prądu może pojawiać się dopiero po rozszerzeniu rozgrzanego elementu lub zmianie warunków wewnątrz izolacji grzałki. Zimny pomiar zwykłym multimetrem może wtedy nie wykazać usterki. Potrzebna jest diagnostyka rezystancji izolacji wykonana właściwym przyrządem.
Czy grzałkę o innej mocy można zamontować, jeśli pasują otwory?
Nie należy dobierać jej tylko według mocowań. Moc wpływa na prąd, szybkość nagrzewania i pracę układu sterowania. Muszą zgadzać się dane katalogowe urządzenia, napięcie, moc właściwej sekcji, konstrukcja i sposób podłączenia.
Czy grzałka górna i grillowa to zawsze ta sama część?
Nie. W części piekarników jest to grzałka zespolona z dwiema oddzielnie sterowanymi sekcjami, a w innych konstrukcjach występuje jeden element lub osobne grzałki. Rozstrzyga numer serwisowy urządzenia i katalog części, a nie sama nazwa funkcji.
Gdzie znajduje się tabliczka znamionowa piekarnika?
W piekarnikach do zabudowy często znajduje się na krawędzi korpusu widocznej po otwarciu drzwi. W kuchenkach wolnostojących może być także z tyłu, na boku lub w obrębie szuflady. Do doboru najlepiej sfotografować całą etykietę, aby nie pominąć numeru serwisowego i oznaczenia wariantu.
