Płyty ceramiczne i szkło płyt indukcyjnych Whirlpool
Płyty ceramiczne i szkło do płyt indukcyjnych Whirlpool wymienia się po pęknięciu, wyszczerbieniu lub głębokim uszkodzeniu powierzchni. Przed zakupem porównaj pełne oznaczenie urządzenia, wymiary, układ pól i sposób mocowania, ponieważ samo zdjęcie szyby nie potwierdza zgodności.
Kiedy szkło płyty Whirlpool wymaga wymiany?
Pęknięcie, odprysk przy krawędzi albo uszkodzenie przebiegające przez obszar pola grzewczego oznacza, że dalsze używanie płyty jest ryzykowne. Szkło ceramiczne jest jednocześnie powierzchnią roboczą i osłoną elementów elektrycznych znajdujących się pod spodem. Podczas nagrzewania uszkodzenie może się powiększać, a wilgoć lub zabrudzenia mogą przedostać się do wnętrza urządzenia.
Nie każda zmiana wyglądu oznacza jednak pęknięcie:
- drobne rysy i ślady po naczyniach mogą być wyłącznie uszkodzeniem powierzchniowym;
- matowe plamy lub przebarwienia mogą wynikać z przypalenia, osadu albo reakcji materiału naczynia z rozgrzanym szkłem;
- pęknięcie przechodzące przez całą grubość szyby, rozchodzące się od narożnika lub tworzące odłamy wymaga wymiany szyby;
- odklejone nadruki lub zużyte oznaczenia pól nie muszą oznaczać uszkodzenia konstrukcyjnego, ale utrudniają bezpieczne użytkowanie.
Przy widocznym pęknięciu wyłącz urządzenie i nie używaj pól grzewczych do czasu wymiany uszkodzonego elementu. Nie zaklejaj pęknięcia taśmą ani silikonem i nie próbuj szlifować lub kleić szkła przeznaczonego do pracy w wysokiej temperaturze.
Szkło ceramiczne a szkło płyty indukcyjnej
Obie powierzchnie mogą wyglądać podobnie, ale szkło jest częścią innej konstrukcji urządzenia. W płycie ceramicznej pod szybą znajdują się promienniki lub grzałki, natomiast w płycie indukcyjnej pracują cewki, moduły mocy, czujniki i elementy sterujące. Dlatego szyba do płyty ceramicznej nie jest automatycznie zamienna z szybą do płyty indukcyjnej, nawet gdy ma podobne wymiary i liczbę pól.

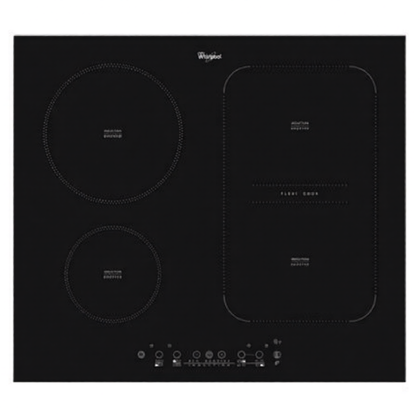

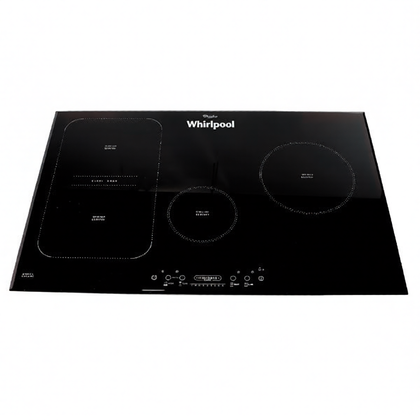

W opisach części może pojawić się określenie szyba bez grzałek albo płyta vitroceramiczna bez elementów grzejnych. Oznacza ono, że kupowana jest sama powierzchnia szklana, a elementy znajdujące się pod nią trzeba przełożyć ze starego zespołu, o ile konstrukcja danego modelu na to pozwala. Nie należy zakładać, że każda część sprzedawana jako szyba jest kompletna z polami grzewczymi, cewkami, czujnikami lub elektroniką.
Objaw, przyczyna i sposób sprawdzenia
| Objaw | Możliwe przyczyny | Co sprawdzić | Interpretacja i następny krok |
| Widoczne pęknięcie lub odprysk | Uderzenie, punktowe przeciążenie, szok termiczny albo naprężenie montażowe | Obejrzyj szybę po ostygnięciu, zwłaszcza narożniki i okolice mocowań | Uszkodzonej szyby nie naprawia się przez klejenie; dobierz właściwy element zamienny |
| Płyta nie grzeje po wymianie szyby | Niepodłączona grzałka, cewka, czujnik albo uszkodzone złącze | Porównaj wszystkie przewody ze zdjęciem wykonanym przed demontażem i ze schematem konkretnego modelu | Sama nowa szyba nie potwierdza sprawności płyty; najpierw odtwórz prawidłowe połączenia |
| Nie działa jedno pole, ale szkło jest całe | Grzałka lub promiennik, regulator, przekaźnik, czujnik albo przewód | Przy odłączonym urządzeniu sprawdź połączenia i wykonaj pomiary elementu zgodnie z dokumentacją | Nie kupuj szyby tylko dlatego, że jedno pole nie grzeje; problem może leżeć pod szybą |
| Płyta wyłącza się, pokazuje błąd lub nie rozpoznaje naczynia | Moduł mocy, czujnik temperatury, wentylacja, zasilanie albo cewka indukcyjna | Sprawdź kod w instrukcji właściwego modelu, stan złączy i drożność chłodzenia | Kod błędu wskazuje obszar diagnostyczny, a nie zawsze część do wymiany |
| Szkło ma ślady, ale nie widać pęknięcia | Osad, przypalenie, ślady aluminium lub miedzi, zarysowania | Po ostygnięciu użyj środka przeznaczonego do szkła ceramicznego i skrobaka do płyt | Jeśli ślad nie znika, oceń, czy jest tylko wadą kosmetyczną; głębokie uszkodzenie może wymagać wymiany |
Co można sprawdzić przed zamówieniem?
Najpierw odłącz urządzenie od zasilania i poczekaj, aż powierzchnia całkowicie ostygnie. Przy uszkodzonej szybie wykonaj zdjęcia z góry oraz, jeśli jest to bezpieczne, zdjęcia oznaczeń na spodzie elementu. Zapisz także, które pola działały przed uszkodzeniem. Jeżeli po pęknięciu wystąpiło zwarcie, wybijanie zabezpieczenia lub zapach spalenizny, sama wymiana szyby może nie wystarczyć.
Pomiar elektryczny dotyczy elementów znajdujących się pod szybą, a nie samego szkła. Po odłączeniu przewodów można sprawdzić ciągłość obwodu grzałki, promiennika lub innego elementu zgodnie ze schematem urządzenia. Wynik przerwy w obwodzie wskazuje na uszkodzenie badanego obwodu, ale prawidłowa ciągłość nie potwierdza sprawności pod obciążeniem, izolacji ani elektroniki sterującej. Nie stosuj jednej uniwersalnej wartości rezystancji dla wszystkich płyt Whirlpool — zależy ona od rodzaju elementu, jego mocy, napięcia i konkretnego modelu.
Pomiar napięcia podczas pracy oraz diagnostyka modułów mocy są czynnościami dla wykwalifikowanego serwisanta. Wymagają odpowiednich przyrządów, ochrony przed porażeniem i znajomości schematu. Nie wykonuj pomiarów pod napięciem przy zdjętej szybie bez kwalifikacji i nie zwieraj zabezpieczeń termicznych ani blokad.
Dostęp do szyby i wymiana
W płytach do zabudowy dostęp do szyby zwykle wymaga wyjęcia urządzenia z blatu. Przed wysunięciem płyty trzeba odłączyć jej zasilanie zgodnie z instalacją danego modelu; przy urządzeniach podłączonych na stałe nie wystarczy samo wyłączenie panelu sterowania. Po wyjęciu płytę układa się na zabezpieczonej, równej powierzchni.
Typowa kolejność prac wygląda następująco:
- Odłącz zasilanie i upewnij się, że szkło oraz elementy pod nim są zimne.
- Zrób zdjęcia przebiegu przewodów, złączy i położenia elementów przed demontażem.
- Zdejmij ramkę lub górną część obudowy zgodnie z konstrukcją konkretnej płyty.
- Odłącz i oznacz przewody, nie ciągnąc za same żyły.
- Odkręć mocowania szyby albo ramy i przenieś elementy współpracujące do nowej powierzchni, jeśli producent przewidział taką możliwość.
- Usuń odłamki szkła w rękawicach odpornych na przecięcie i sprawdź, czy grzałki, cewki, czujniki oraz izolacja nie zostały uszkodzone.
- Zamontuj nową szybę w prawidłowej orientacji, bez punktowego naprężania i bez opierania jej na przewodach.
- Podłącz wszystkie złącza, zamknij obudowę i dopiero wtedy wykonaj kontrolę działania.
Konstrukcje Whirlpool różnią się między płytami ceramicznymi, indukcyjnymi i kuchenkami wolnostojącymi. W niektórych modelach szkło jest mocowane do ramy klipsami lub śrubami, w innych tworzy zespół wymagający demontażu dodatkowych elementów. Nie przenoś liczby mocowań ani kolejności z jednego modelu na inny. Szczególnie ostrożnie obchodź się z krawędziami blachy, ponieważ mogą być ostre.
Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, doświadczenia i właściwych narzędzi. Przy płycie podłączonej na stałe, uszkodzonej instalacji, śladach zwarcia lub ingerencji w moduł mocy prace powinien wykonać wykwalifikowany serwisant.
Jak dobrać właściwą płytę lub szybę Whirlpool?
Najważniejsze jest pełne oznaczenie urządzenia z tabliczki znamionowej, a nie sama nazwa handlowa, liczba pól ani podobieństwo zdjęcia. W przypadku płyt Whirlpool istotny bywa 12-cyfrowy numer serwisowy lub 12NC, często rozpoczynający się od 85; w zależności od rodziny urządzenia mogą występować także inne oznaczenia identyfikacyjne. Odczytaj pełny kod razem ze wszystkimi cyframi i znakami.
Przed zakupem porównaj:
- model oraz pełny numer serwisowy urządzenia;
- szerokość, głębokość i kształt szyby;
- liczbę, położenie i rodzaj pól grzewczych;
- obecność pola pojedynczego, podwójnego, owalnego lub strefy łączonej;
- położenie wycięć, nadruków, czujników i elementów sterowania;
- ramkę, klipsy, uszczelkę oraz sposób mocowania;
- informację, czy część obejmuje samą szybę, czy kompletny zespół.
Identyczne złącze nie gwarantuje zgodności, ponieważ różnice mogą dotyczyć wymiarów, układu pól, czujników, izolacji, oprogramowania lub sposobu montażu. Nie zakładaj również, że szyba do modelu o podobnym symbolu będzie pasować do wariantu z inną końcówką oznaczenia.
Najbezpieczniejszy następny krok to odczytanie pełnego numeru z tabliczki znamionowej i porównanie go z kartą konkretnej części. Przy wątpliwościach przygotuj zdjęcie tabliczki, całej płyty oraz oznaczeń na starej szybie.
Użytkowanie nowej powierzchni
Po montażu nie przesuwaj naczyń z chropowatym lub zdeformowanym dnem. Używaj naczyń o płaskiej podstawie i zbliżonej średnicy do oznaczonego pola. Rozlane produkty zawierające cukier usuń po bezpiecznym przestygnięciu, używając skrobaka przeznaczonego do płyt ceramicznych. Nie stosuj druciaków, proszków ściernych ani agresywnych środków chemicznych.
Nie stawiaj ciężkich przedmiotów nad płytą, nie używaj jej jako blatu roboczego i nie kładź na rozgrzanej powierzchni zimnych, mokrych pokrywek. Ograniczenie szoku termicznego i uderzeń zmniejsza ryzyko ponownego uszkodzenia, ale nie zastępuje prawidłowego montażu oraz doboru części.
FAQ
Czy można wymienić samo szkło, bez grzałek lub cewek?
W wielu konstrukcjach jest to możliwe, jeśli producent przewidział szybę jako osobną część i elementy pod nią są sprawne. Przed demontażem trzeba potwierdzić, czy kupowana część jest samą powierzchnią szklaną, czy kompletnym modułem.
Czy pękniętą szybę Whirlpool można skleić?
Klejenie nie przywraca wymaganej wytrzymałości ani bezpieczeństwa podczas nagrzewania. Pękniętą lub głęboko wyszczerbioną powierzchnię należy wymienić na część przeznaczoną do konkretnego modelu.
Czy brak grzania jednego pola oznacza uszkodzoną szybę?
Nie. Przy całej szybie przyczyną może być grzałka, promiennik, cewka indukcyjna, regulator, przekaźnik, czujnik, przewód albo moduł sterujący. Najpierw rozdziel uszkodzenie powierzchni od usterki elementu znajdującego się pod nią.
Czy wymiary szyby wystarczą do dobrania części?
Nie. Oprócz wymiarów znaczenie mają układ i rodzaj pól, mocowania, nadruki, wycięcia oraz pełne oznaczenie urządzenia. Szyby o podobnym rozmiarze mogą należeć do różnych wersji płyt.
Jak odczytać dane potrzebne do doboru szyby Whirlpool?
Odczytaj pełny model i numer serwisowy lub 12NC z tabliczki znamionowej. Jeśli oznaczenie jest nieczytelne, sfotografuj tabliczkę, płytę z góry oraz oznaczenia na spodzie starego elementu.
Czy po wymianie szyby trzeba programować płytę?
Sama wymiana szyby zwykle nie oznacza programowania, ale zależy to od konstrukcji urządzenia i tego, czy wymieniany jest tylko element szklany, czy również moduł sterujący. Nie należy uogólniać tej zasady na wszystkie płyty Whirlpool.
