Termostaty i czujniki temperatury (NTC) do chłodziarek i zamrażarek Beko
Termostat lub czujnik NTC w lodówce Beko wpływa na pracę sprężarki, wentylatora i utrzymanie temperatury. Podobne objawy mogą jednak powodować oblodzenie, uszkodzenie instalacji, modułu albo układu chłodniczego. Przed zakupem sprawdź konstrukcję urządzenia, oznaczenia części oraz model i Product No. z tabliczki znamionowej.
Termostat a czujnik NTC w lodówce Beko
W tej kategorii występują dwa różne rozwiązania sterowania temperaturą:

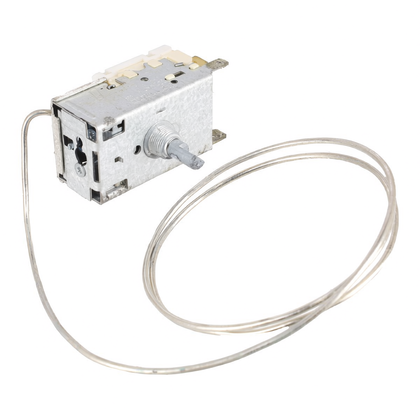

- termostat mechaniczny – ma pokrętło i zwykle przełącza obwód sprężarki za pomocą styków oraz kapilary reagującej na temperaturę;
- czujnik NTC – termistor, którego rezystancja zmienia się wraz z temperaturą. Odczyt trafia do modułu elektronicznego, który steruje sprężarką, wentylatorem, odszranianiem lub przepustnicą powietrza;
- blok termostatu albo zespół sterowania – w niektórych modelach pokrętło, oświetlenie, płytka i element regulacyjny występują jako jeden zespół;
- czujnik parownika, komory lub odszraniania – wizualnie podobne elementy mogą pełnić różne funkcje i nie powinny być zamieniane bez potwierdzenia zgodności.
Sam wygląd części nie rozstrzyga, czy jest ona właściwa. W lodówkach Beko o podobnej obudowie mogą występować inne czujniki, długości przewodów, złącza, punkty mocowania i charakterystyki NTC.
Jakie objawy mogą wskazywać na problem?
| Objaw | Możliwe przyczyny | Co sprawdzić przed zakupem | Interpretacja |
| Chłodziarka jest za ciepła, a zamrażarka działa | czujnik komory, wentylator, oblodzenie kanału, przepustnica, moduł, nieszczelność układu | rzeczywistą temperaturę, przepływ powietrza, stan parownika i pracę wentylatora | Sam czujnik nie jest potwierdzoną przyczyną. Jeżeli parownik jest oblodzony albo wentylator nie pracuje, wymiana NTC może nie pomóc. |
| Produkty w chłodziarce zamarzają | błędny odczyt NTC, termostat mechaniczny pozostający w pozycji chłodzenia, uszkodzenie sterownika, niewłaściwy przepływ powietrza | temperaturę termometrem, reakcję urządzenia na zmianę nastawy, stan czujnika i przewodu | Zamarzanie może wystąpić także przy problemie z odszranianiem lub sterowaniem klapą powietrza. |
| Sprężarka pracuje bardzo długo lub prawie bez przerwy | nieszczelna uszczelka, zabrudzony skraplacz, wysoka temperatura otoczenia, ubytek czynnika, oblodzenie, czujnik, termostat lub moduł | uszczelkę, drożność przepływu powietrza, temperaturę w obu komorach i wzór oszronienia | Długi czas pracy nie wskazuje automatycznie na termostat. Jeżeli urządzenie nie osiąga temperatury, trzeba uwzględnić układ chłodniczy. |
| Sprężarka nie uruchamia się | ustawienie lub tryb wakacyjny, przerwa w zasilaniu, zabezpieczenie po ponownym podłączeniu, termostat, moduł, przekaźnik rozruchowy | zasilanie, nastawę, kontrolki, czas od wyłączenia oraz elementy rozruchowe | Po nagłym odłączeniu sprężarka może potrzebować kilku minut na ponowny start. Brak startu po tym czasie wymaga dalszej diagnostyki. |
| Pojawia się alarm lub kod związany z temperaturą | rzeczywiście uszkodzony czujnik, przerwany przewód, zwarcie, zbyt wysoka temperatura, otwarte drzwi, oblodzenie | temperaturę rzeczywistą, złącza, przewody i warunki wywołania alarmu | Alarm temperatury nie jest automatycznym wskazaniem części do wymiany. |
| Pokrętło mechaniczne nie zmienia pracy urządzenia | uszkodzone styki, kapilara, pokrętło, blok termostatu albo przewody | reakcję sprężarki na zmianę nastawy i stan mechaniczny zespołu | Brak wyraźnego przełączania może wskazywać na termostat, ale podobny efekt daje przerwa w przewodach lub awaria zasilania obwodu. |
Najpierw zmierz temperaturę niezależnym termometrem i sprawdź, czy problem dotyczy jednej komory, czy całego urządzenia. W modelu No Frost chłodziarka może być ciepła z powodu oblodzonego parownika, niesprawnego wentylatora lub zamkniętego kanału powietrznego, nawet gdy czujnik ma prawidłową rezystancję.
Jak sprawdzić czujnik NTC?
Przed pomiarem odłącz lodówkę od zasilania. Nie mierz rezystancji na podłączonym module ani w obwodzie, w którym występuje napięcie. Zlokalizuj złącze czujnika i, jeżeli konstrukcja na to pozwala, odłącz czujnik od elektroniki. Pomiar przez cały moduł może dać wynik zafałszowany przez inne elementy układu.
- Ustaw multimetr na pomiar rezystancji w zakresie obejmującym wartości podane dla konkretnego modelu.
- Zmierz rezystancję między dwoma przewodami czujnika. W termistorze NTC kolejność przewodów nie ma znaczenia.
- Zapisz temperaturę czujnika w chwili pomiaru. Temperatura otoczenia, komory i końcówki pomiarowej wpływa na wynik.
- Porównaj odczyt z tabelą lub procedurą serwisową właściwą dla danego modelu Beko.
- Jeżeli jest to możliwe, wykonaj drugi pomiar po kontrolowanym ogrzaniu albo schłodzeniu czujnika. Rezystancja NTC powinna zmieniać się płynnie, a nie skokowo lub przypadkowo.
Co oznacza wynik?
- OL, nieskończona rezystancja lub brak przejścia może oznaczać przerwany element, przewód, złącze albo uszkodzenie w miejscu przejścia przewodu przez obudowę.
- Wartość bliska zeru może wskazywać zwarcie czujnika lub przewodów.
- Stabilna wartość, która nie zmienia się po zmianie temperatury, wskazuje na problem z czujnikiem albo połączeniem, ale przed wymianą trzeba wykluczyć pomiar wykonany przez niewłaściwe złącze.
- Prawidłowa rezystancja w jednym punkcie nie potwierdza pełnej sprawności. Czujnik może mieć złą charakterystykę, przerywać po poruszeniu przewodem albo być zamontowany w niewłaściwym miejscu.
Nie stosuj jednej uniwersalnej wartości rezystancji dla wszystkich lodówek Beko. Różne czujniki mogą mieć inną charakterystykę, a czujnik komory, parownika i odszraniania może pracować w innych warunkach. Jeżeli nie masz tabeli dla danego urządzenia, pomocne jest porównanie starego i nowego czujnika w tej samej temperaturze, ale taki test nie zastępuje dokumentacji modelu.
Sprawdzenie termostatu mechanicznego
W lodówce z mechanicznym pokrętłem termostat należy oceniać razem z kapilarą, stykami i przewodami. Po odłączeniu zasilania można sprawdzić ciągłość odpowiednich styków zgodnie ze schematem urządzenia. Nie należy zwierać przewodów na stałe ani omijać termostatu w celu dalszej eksploatacji.
Sam test styków pokazuje tylko, czy obwód przełącza się w chwili badania. Nie potwierdza prawidłowej temperatury przełączania, szczelności kapilary ani poprawnego działania całego układu chłodzenia. Jeżeli sprężarka pracuje bez przerwy, a temperatura w komorze jest prawidłowa, przyczyną może być termostat, ale także niewłaściwa regulacja, uszkodzenie kapilary albo nieszczelność drzwi.
Gdzie znajduje się część i jak uzyskać dostęp?
W prostszych chłodziarko-zamrażarkach Beko mechaniczny termostat znajduje się zwykle w górnej części komory chłodziarki, za pokrętłem, osłoną oświetlenia lub panelem sterowania. Dostęp może wymagać zdjęcia pokrętła i obudowy zespołu sterującego. Przed odłączeniem przewodów zrób zdjęcie ich ułożenia i oznacz złącza, ponieważ podobne wtyczki nie muszą być zamienne.
W modelach elektronicznych czujnik NTC może znajdować się:
- w kanale powietrznym chłodziarki;
- za tylną osłoną komory;
- przy parowniku lub jego osłonie;
- w zamrażarce, gdzie przewód przechodzi do modułu przez kanał albo izolację;
- w zespole sterowania lub na płytce termostatu.
Konstrukcja ma duże znaczenie. W niektórych lodówkach przewód czujnika wchodzi w obudowę i nie można go bezpiecznie wyciągnąć od strony komory. Wtedy trzeba odnaleźć jego drugie zakończenie pod odpowiednią pokrywą i postępować według procedury dla konkretnego modelu. Nie ciągnij przewodu na siłę, nie nakłuwaj izolacji i nie rozcinaj ścianki chłodziarki bez potwierdzenia przebiegu instalacji.
Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, doświadczenia i właściwych narzędzi. Prace przy obwodach pod napięciem, module sterującym, sprężarce lub układzie chłodniczym powinien wykonywać wykwalifikowany serwisant. Szczelności układu chłodniczego nie sprawdza się płomieniem ani prowizorycznymi metodami.
Wymiana termostatu lub czujnika NTC
Przy wymianie elementu:
- Odłącz urządzenie od zasilania i zabezpiecz żywność przed wzrostem temperatury.
- Uzyskaj dostęp zgodnie z konstrukcją konkretnego modelu.
- Zanim odłączysz przewody, sfotografuj złącza i sposób prowadzenia wiązki.
- Porównaj oznaczenie starej części, typ wtyczki, długość przewodu, mocowanie i położenie elementu pomiarowego.
- Zamontuj czujnik dokładnie w tym samym miejscu. Odsunięcie od kanału powietrznego, parownika lub uchwytu może zmienić odczyt temperatury.
- Nie zgniataj przewodu i nie prowadź go przy gorących elementach, ostrych krawędziach ani miejscach narażonych na skraplanie wody.
- Po montażu sprawdź, czy osłony są prawidłowo zamocowane, a przewody nie zostaną przecięte przez panel.
- Uruchom urządzenie i przez kilka godzin obserwuj rzeczywistą temperaturę, pracę sprężarki, wentylatora oraz ewentualne alarmy.
Lutowanie przewodu czujnika może być dopuszczalne w niektórych konstrukcjach, ale tylko wtedy, gdy procedura dla danego modelu na to pozwala. Połączenie musi być mechanicznie trwałe, dobrze izolowane i zabezpieczone przed wilgocią. Jeżeli producent oferuje czujnik z przewodem i właściwym złączem, wymiana całego elementu jest bezpieczniejsza niż przypadkowe łączenie przewodów. Nie zmieniaj położenia czujnika tylko po to, aby skrócić drogę przewodu.
Jak dobrać część do lodówki Beko?
Do identyfikacji urządzenia przygotuj:
- pełny model z tabliczki znamionowej;
- Product No. właściwy dla danego urządzenia;
- numer seryjny, jeżeli występuje i jest potrzebny do rozróżnienia wersji;
- oznaczenie starego termostatu, czujnika lub zespołu;
- zdjęcie wtyczki, mocowania i miejsca montażu.
Skrócony model może nie identyfikować wszystkich zmian konstrukcyjnych. Ta sama nazwa handlowa może występować z innym modułem, innym czujnikiem komory lub różną wersją wiązki. Nie wystarczy porównanie zdjęcia ani liczby pinów: należy sprawdzić charakterystykę NTC, długość przewodu, rodzaj końcówki, sposób mocowania i katalogową zgodność z konkretnym wariantem.
Przed zamówieniem odczytaj dane z tabliczki znamionowej i porównaj je z opisem części. Jeżeli oznaczenie jest niepełne, przygotuj zdjęcie tabliczki oraz starego elementu. Pozwoli to odróżnić termostat mechaniczny od czujnika NTC i ograniczyć ryzyko zakupu części przeznaczonej do innej wersji lodówki.
Przydatne kategorie części Beko
Jeżeli test termostatu lub czujnika nie wyjaśnia usterki, sprawdź również elementy związane z przepływem powietrza, odszranianiem i sterowaniem:
- części do lodówek, chłodziarek i zamrażarek Beko;
- moduły, sterowniki i wyświetlacze do lodówek Beko;
- wentylatory No-Frost i chłodzenia sprężarki Beko;
- grzałki rozmrażające i parownika chłodziarek Beko.
FAQ
Czy lodówka Beko nie chłodzi zawsze z powodu uszkodzonego termostatu?
Nie. Przyczyną może być brak zasilania, błędna nastawa, tryb wakacyjny, nieszczelna uszczelka, oblodzenie, niesprawny wentylator, zabrudzony skraplacz, ubytek czynnika chłodniczego, moduł sterujący albo element rozruchowy sprężarki. Najpierw zmierz temperaturę w obu komorach i sprawdź, czy powietrze przepływa przez kanały.
Czy czujnik NTC można sprawdzić zwykłym multimetrem?
Tak, po odłączeniu lodówki od zasilania i odseparowaniu czujnika od modułu. Mierzy się rezystancję między jego przewodami, a wynik porównuje z dokumentacją właściwego modelu. Nie ma jednej wartości odpowiedniej dla wszystkich czujników Beko.
Czy prawidłowa rezystancja oznacza, że czujnik jest sprawny?
Nie w każdym przypadku. Pomiar w jednej temperaturze może nie wykryć przerywania przewodu, złej charakterystyki, problemu ze złączem lub nieprawidłowego położenia czujnika. Warto sprawdzić zmianę rezystancji po zmianie temperatury oraz ciągłość przewodu do modułu.
Gdzie znajduje się czujnik NTC w lodówce Beko?
Zależy to od modelu i funkcji czujnika. Może być zamontowany w komorze chłodziarki, za osłoną parownika, w zamrażarce, w kanale powietrznym lub połączony przewodem z modułem przez obudowę. Nie należy demontować ścianek ani ciągnąć przewodu bez potwierdzenia jego przebiegu.
Czy można zamienić termostat mechaniczny na czujnik NTC?
Nie jako uniwersalną naprawę. Są to różne sposoby sterowania i wymagają innych elementów współpracujących. Zamiennik musi być potwierdzony dla konkretnego modelu i wersji urządzenia, a nie tylko mieć podobne złącze lub nazwę handlową.
Jakie dane Beko podać przy doborze części?
Podaj pełny model oraz Product No. z tabliczki znamionowej. Pomocne są również numer seryjny, oznaczenie starej części, zdjęcie złącza i miejsce jej montażu. Sam skrócony model może nie wystarczyć do rozróżnienia wariantu technicznego.
