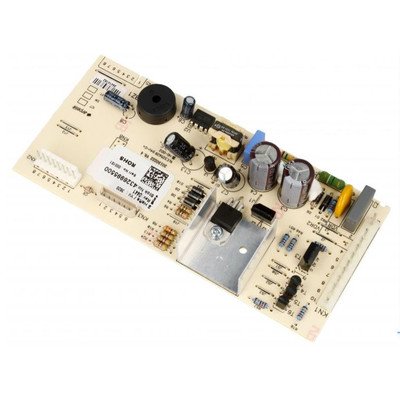

Moduły, sterowniki i wyświetlacze do lodówek Beko
Moduły, sterowniki i wyświetlacze do lodówek Beko odpowiadają za zasilanie, odczyt czujników, sterowanie chłodzeniem oraz obsługę panelu. Brak chłodzenia, martwy ekran lub alarm nie przesądzają jednak o awarii elektroniki. Przed zakupem warto sprawdzić wiązki i podzespoły wykonawcze, a część dobrać według modelu oraz pełnego Product No. z tabliczki znamionowej.
Za co odpowiada elektronika w lodówce Beko?

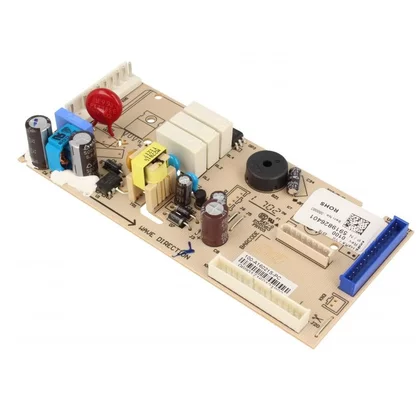

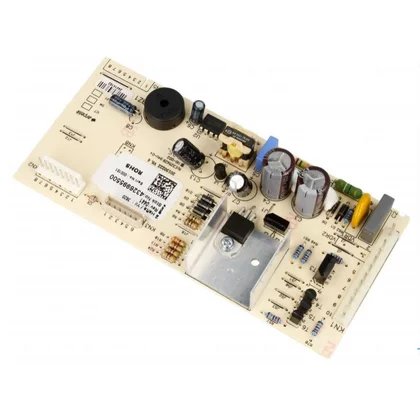

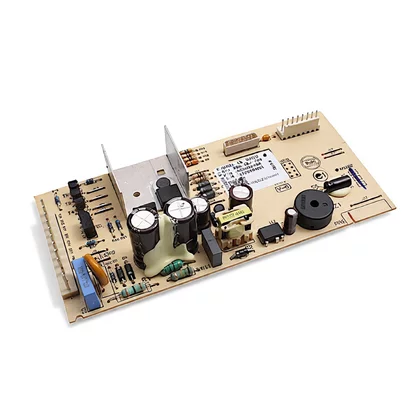

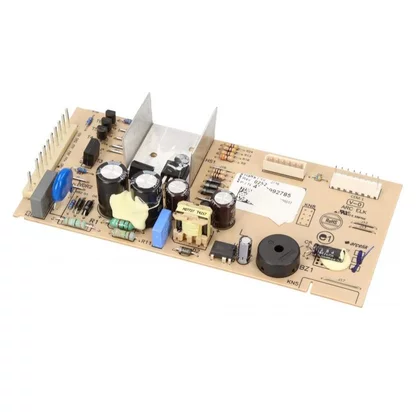

W zależności od konstrukcji urządzenie może mieć jedną płytę sterującą albo kilka współpracujących zespołów. Moduł główny przetwarza sygnały z czujników temperatury i steruje między innymi sprężarką, wentylatorami, odszranianiem oraz alarmami. Oddzielny panel lub moduł wyświetlacza obsługuje przyciski, wskazania i komunikację z użytkownikiem. Lodówki ze sprężarką o regulowanej wydajności mogą mieć również osobny moduł inwertera.
Nie każda część nazywana modułem jest zamienna z płytą główną. W tej grupie występują także panele wyświetlacza, płytki przycisków, moduły LED, inwertery, obudowy elektroniki i zespoły przygotowane dla konkretnej wersji oprogramowania.
Czy objawy rzeczywiście wskazują na uszkodzony moduł?
Elektronikę należy podejrzewać dopiero po rozróżnieniu innych przyczyn. Ten sam objaw może powstać wskutek uszkodzenia czujnika, odbiornika sterowanego przez płytę, przerwanej wiązki albo problemu z układem chłodniczym.
| Objaw | Co może być przyczyną | Co sprawdzić przed zakupem modułu | Jak interpretować wynik |
| Lodówka jest całkowicie martwa | Brak zasilania, przewód, złącze, zabezpieczenie instalacji, sekcja zasilacza modułu | Sprawność gniazda pod znanym obciążeniem, przewód i wtyczkę, osadzenie kostek, ślady przegrzania | Prawidłowe zasilanie doprowadzone do urządzenia nie potwierdza jeszcze sprawności płyty, ale pozwala przejść do kontroli jej zasilacza i połączeń |
| Światło działa, lecz ekran jest ciemny i sprężarka nie rusza | Panel, płyta główna, połączenie między modułami, przewody prowadzone przez zawias | Wiązkę drzwi, styki złączy i przewód komunikacyjny; obecność światła oznacza jedynie, że część instalacji jest zasilana | Uszkodzona lub zwarta wiązka może unieruchomić panel i zakłócić działanie sterownika mimo sprawnego oświetlenia |
| Wyświetlacz działa, ale lodówka nie chłodzi | Ustawienia, tryb wakacyjny, czujnik NTC, układ rozruchowy lub inwerter, sprężarka, brak sygnału sterującego | Rzeczywistą temperaturę, ustawienia, zachowanie po odczekaniu po ponownym podłączeniu, czujniki i tor sprężarki | Działający ekran nie oznacza, że moduł prawidłowo steruje wyjściami; jednocześnie brak startu sprężarki nie dowodzi awarii płyty głównej |
| Zamrażarka mrozi, a chłodziarka jest ciepła | Oblodzony parownik, wentylator, przepustnica powietrza, grzałka odszraniania, zabezpieczenie termiczne lub czujnik | Ilość lodu za osłoną parownika, swobodę wentylatora oraz ciągłość elementów odszraniania zgodnie ze schematem modelu | Jeśli zimno powstaje, lecz nie dociera do chłodziarki, przyczyny należy szukać przede wszystkim w odszranianiu i obiegu powietrza, a nie od razu w module |
| Panel miga, pokazuje wszystkie segmenty albo nie reaguje | Blokada klawiatury, wilgoć, panel, wiązka, brak komunikacji, niewłaściwa wersja lub konfiguracja modułu | Instrukcję obsługi, złącza panelu, przewody przy zawiasie oraz zgodność obu współpracujących modułów | Wymiana samego wyświetlacza może nie pomóc, jeśli problem znajduje się w przewodzie, płycie głównej lub zgodności wersji elektroniki |
| Pojawia się alarm lub kod | Wzrost temperatury, przerwa w zasilaniu, czujnik albo inna usterka rozpoznana przez sterownik | Dokładny symbol w instrukcji właściwego modelu i rzeczywistą temperaturę w obu komorach | Alarm nie jest automatycznym numerem części do wymiany. W niektórych panelach jeden wskaźnik obsługuje zarówno alarm temperatury, jak i usterkę czujnika |
Jeżeli chłodzenie wraca po pełnym rozmrożeniu, lecz po kilku dniach ponownie zanika, warto najpierw skontrolować grzałkę odszraniającą i elementy parownika, czujnik oraz bezpiecznik termiczny. Taki przebieg usterki jest bardziej charakterystyczny dla narastającego oblodzenia niż dla jednoznacznego uszkodzenia modułu.
Jak sprawdzać czujniki, wiązki i elementy wykonawcze?
Przed pomiarami rezystancji lub ciągłości odłącz lodówkę od sieci i wypnij badany element z instalacji. Pomiar części pozostawionej w obwodzie może obejmować równoległe ścieżki na płycie i prowadzić do błędnego wniosku.
Czujniki temperatury NTC
Czujnik NTC zmienia rezystancję wraz z temperaturą. Należy zmierzyć go po odłączeniu od modułu, a wynik porównać z charakterystyką przeznaczoną dla konkretnego czujnika i modelu lodówki. Nie istnieje jedna wartość prawidłowa dla wszystkich czujników Beko.
Praktyczny test porównawczy polega na wykonaniu pomiaru w dwóch ustabilizowanych temperaturach. Rezystancja typowego NTC powinna zmieniać się płynnie, bez przerw i gwałtownych skoków. Sam fakt, że miernik pokazuje jakąś rezystancję, nie potwierdza dokładności czujnika. Trzeba również obejrzeć kostkę, styki i przewody, ponieważ słaby kontakt może zostać rozpoznany przez sterownik jak awaria sensora. Odpowiednie części znajdują się w kategorii termostatów i czujników temperatury do lodówek Beko.
Wiązki i złącza
Sprawdź przewody między płytą główną, panelem, czujnikami i odbiornikami. Szczególnej uwagi wymagają miejsca zginane podczas otwierania drzwi, okolice zawiasów oraz złącza narażone na wilgoć. Po wypięciu obu końców przewodu można skontrolować jego ciągłość i brak zwarcia między żyłami. Poruszanie wiązką podczas pomiaru pomaga ujawnić przerwę występującą tylko w określonym ułożeniu.
Zaśniedziały styk, cofnięty pin albo nadtopiona kostka wymagają usunięcia przyczyny i prawidłowej naprawy połączenia. Dociśnięcie luźnej wtyczki może chwilowo przywrócić działanie, ale nie rozwiązuje problemu zużytego zacisku.
Wentylator i układ odszraniania
Przy ciepłej chłodziarce i sprawnej zamrażarce sprawdź, czy śmigło wentylatora nie jest zablokowane lodem i czy obraca się bez nadmiernego oporu. Pomiar ciągłości uzwojenia ma zastosowanie tylko do konstrukcji, w których pozwala na to typ silnika. Wentylatora z wbudowaną elektroniką nie można uznać za sprawny wyłącznie na podstawie pomiaru omomierzem.
Grzałkę i zabezpieczenie termiczne sprawdza się po odłączeniu od wiązki. Przerwa w grzałce oznacza jej uszkodzenie, natomiast stan zabezpieczenia zależy od jego typu i temperatury pomiaru. Prawidłowa ciągłość nie potwierdza jeszcze, że moduł uruchamia odszranianie we właściwym momencie. Informacje o pasujących silnikach są dostępne w kategorii wentylatorów No Frost do lodówek Beko.
Kontrola samego modułu sterującego
Po bezpiecznym odłączeniu zasilania obejrzyj płytę z obu stron, o ile konstrukcja obudowy pozwala ją wyjąć bez uszkodzenia. Zwróć uwagę na:
- osmolone lub pęknięte elementy;
- przepalone ścieżki i przegrzane złącza;
- ślady wody, korozji albo osadu przewodzącego;
- wybrzuszone kondensatory;
- pęknięte luty przy przekaźnikach, transformatorze i ciężkich elementach;
- uszkodzenie powstałe po zwarciu w wentylatorze, grzałce, zaworze, przewodzie lub innym odbiorniku.
Brak widocznych uszkodzeń nie potwierdza sprawności elektroniki. Uszkodzony może być zasilacz impulsowy, przekaźnik, triak, tor pomiarowy czujnika, pamięć albo obwód komunikacji. Z kolei przepalona ścieżka bywa skutkiem zwarcia poza modułem. Zamontowanie nowej płyty bez sprawdzenia obciążenia może doprowadzić do ponownego uszkodzenia.
Pomiary napięć na pracującej płycie, sygnałów sterujących sprężarką oraz obwodów zasilacza wykonuje się według dokumentacji konkretnego modelu. Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, doświadczenia, przyrządów pomiarowych i zabezpieczeń. Nie są przeznaczone do wykonania przez osobę bez przygotowania. Na module występuje napięcie sieciowe, a część kondensatorów może zachować ładunek po odłączeniu urządzenia.
Gdzie znajduje się moduł i jak wygląda wymiana?
Miejsce montażu zależy od rodziny lodówki. Płyta główna może znajdować się w osłoniętej skrzynce w górnej części tylnej ściany albo w dolnej strefie technicznej. Inwerter sprężarki jest zwykle montowany przy sprężarce. Panel wyświetlacza może być umieszczony w górnej listwie, konsoli wewnętrznej lub drzwiach, a jego przewody mogą przechodzić przez zawias.
Przed demontażem porównaj konstrukcję z dokumentacją lub rysunkiem części konkretnego urządzenia. Nie podważaj osłony na siłę: zależnie od wersji może być przykręcona, zatrzaśnięta lub dodatkowo przyklejona.
Typowa kolejność prac obejmuje:
- Odłączenie urządzenia od sieci i zabezpieczenie żywności, jeśli naprawa potrwa dłużej.
- Uzyskanie dostępu do właściwej osłony bez naruszania rur układu chłodniczego.
- Wykonanie wyraźnych zdjęć wszystkich złączy i przebiegu przewodów.
- Zwolnienie blokad kostek bez ciągnięcia za przewody.
- Sprawdzenie wiązki i odbiorników, które mogły spowodować uszkodzenie starej płyty.
- Zamontowanie zgodnego modułu, odtworzenie prowadzenia przewodów i zamknięcie osłony.
- Kontrolę działania panelu, wentylatorów, sprężarki oraz temperatury po uruchomieniu.
Nie należy przekładać wtyczek na podstawie ich kształtu ani uruchamiać lodówki z otwartą osłoną elektroniki. Podobne złącza mogą mieć inne przypisanie, a błędne podłączenie może uszkodzić płytę, panel lub czujnik.
Nowy moduł, naprawa starego czy wymiana panelu?
Naprawa płytki może być uzasadniona, gdy uszkodzenie jest rozpoznane, dostępne są właściwe elementy, a technik potrafi sprawdzić zasilacz i wyjścia pod obciążeniem. Wymiana samego bezpiecznika, kondensatora lub przepalonej ścieżki bez znalezienia przyczyny nie jest pełną naprawą.
Jeżeli ekran jest martwy, nie zakładaj automatycznie uszkodzenia panelu. Najpierw trzeba sprawdzić jego zasilanie, przewód komunikacyjny oraz płytę główną. Jeżeli panel reaguje, lecz urządzenie nie chłodzi, diagnostyka powinna objąć czujniki i podzespoły wykonawcze. Przy braku pracy sprężarki należy rozróżnić płytę główną, inwerter, sprężarkę i połączenia; pasujące elementy można porównać w kategoriach kompresorów do lodówek Beko oraz rozruchów i cewek sprężarek Beko.
Jak dobrać moduł lub wyświetlacz do lodówki Beko?
Podstawą doboru są model oraz pełny Product No. z tabliczki znamionowej. Naklejka znajduje się zwykle wewnątrz komory chłodziarki, ale jej położenie różni się między lodówkami z zamrażarką górną, dolną, urządzeniami Side-by-Side i konstrukcjami wielodrzwiowymi.
Numer nadrukowany na płytce pomaga rozpoznać zdemontowany element, lecz sam nie musi wystarczyć. Ten sam projekt PCB może występować z innym oprogramowaniem, obsługiwać odmienny panel albo być dostarczany jako część większego zestawu. Przy porównaniu trzeba uwzględnić:
- numer katalogowy części przypisany do Product No.;
- wersję i rozmieszczenie złączy;
- rodzaj sprężarki oraz obecność inwertera;
- wersję panelu i wyposażenie lodówki;
- informację, czy moduł jest zaprogramowany, wymaga konfiguracji albo współpracuje z określoną wersją wyświetlacza.
Nie każdy moduł Beko wymaga programowania, ale nie wolno również zakładać, że każda nowa płyta jest gotowa do pracy bez konfiguracji. Zdjęcie części i zgodny kształt wtyczek nie potwierdzają kompatybilności. Przed zamówieniem odczytaj model i Product No., a następnie porównaj katalogowy wariant elektroniki. Gdy oznaczenia są nieczytelne, przygotuj zdjęcie całej tabliczki oraz etykiet znajdujących się na module i jego obudowie.
FAQ – moduły i wyświetlacze do lodówek Beko
Czy brak chłodzenia oznacza uszkodzony moduł sterujący?
Nie. Brak chłodzenia może wynikać również z uszkodzenia czujnika NTC, wentylatora, układu odszraniania, rozruchu sprężarki, inwertera albo układu chłodniczego. Moduł należy podejrzewać po sprawdzeniu jego wejść, wyjść i podłączonych odbiorników.
Dlaczego lodówka świeci, ale wyświetlacz i sprężarka nie działają?
Oświetlenie może być zasilane innym torem niż panel i sterowanie sprężarką. Trzeba sprawdzić przewody panelu, wiązkę przy zawiasie, złącza, zasilacz modułu oraz komunikację między płytami. Samo działanie lampki nie potwierdza sprawności modułu głównego.
Czy kod błędu wskazuje konkretny moduł do wymiany?
Nie zawsze. Znaczenie kodów zależy od modelu i wersji panelu, a niektóre wskaźniki sygnalizują zarówno zbyt wysoką temperaturę, jak i usterkę czujnika. Kod należy odczytać w dokumentacji właściwej dla pełnego Product No. i potwierdzić pomiarami.
Czy można sprawdzić moduł lodówki zwykłym multimetrem?
Multimetr pozwala sprawdzić część bezpieczników, połączeń, przekaźników, czujników i elementów zasilacza, lecz podstawowy pomiar nie ocenia programu, komunikacji ani zachowania płyty pod obciążeniem. Diagnostyka napięć na pracującym module jest zadaniem dla przygotowanego technika.
Czy nowy moduł Beko trzeba programować?
Zależy to od numeru części i sposobu jej dostarczania. Niektóre moduły są przygotowane do montażu, inne wymagają konfiguracji lub muszą współpracować z określoną wersją panelu. Należy to potwierdzić przed zakupem, zamiast przyjmować jedną zasadę dla wszystkich lodówek.
Czy numer z płytki wystarczy do doboru części?
Nie zawsze. Najpierw potrzebne są model i pełny Product No. z tabliczki znamionowej. Numer płytki oraz zdjęcia złączy stanowią dodatkowe dane, ale nie zastępują zgodności katalogowej dla konkretnego wariantu urządzenia.
