Agregaty do lodówek BOSCH/SIEMENS
Agregaty do lodówek Bosch i Siemens obejmują sprężarki oraz elementy ich rozruchu, zabezpieczenia i mocowania. Gdy lodówka nie chłodzi, tylko buczy i klika albo pracuje bez przerwy, przyczyną może być nie tylko sprężarka. Przed zakupem porównaj pełny E-Nr. z końcówką /xx, oznaczenie części i typ czynnika chłodniczego.
Co obejmuje agregat lodówki Bosch lub Siemens

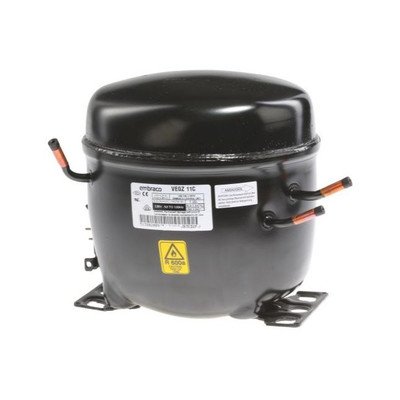

W tej kategorii znajdują się przede wszystkim sprężarki hermetyczne, a także elementy współpracujące z agregatem, takie jak urządzenia rozruchowe, zabezpieczenia termiczne i gumy amortyzujące. Sprężarka zasysa czynnik chłodniczy z parownika, spręża go i tłoczy do skraplacza. Jej praca nie wystarcza jednak do prawidłowego chłodzenia: znaczenie mają również sterowanie, drożność układu, ilość czynnika, wymiana ciepła w skraplaczu oraz stan parownika.
Sprężarka hermetyczna jest zamkniętym zespołem, w którym silnik i mechanizm pompujący znajdują się we wspólnej, szczelnie zamkniętej obudowie. Z zewnątrz dostępne są zwykle trzy zaciski silnika oraz element rozruchowy i zabezpieczenie przeciążeniowe. Dobór tych elementów musi odpowiadać konkretnej sprężarce, a nie tylko obudowie lub liczbie pinów.
Objaw nie przesądza o uszkodzeniu agregatu
Brak chłodzenia może wystąpić zarówno przy awarii sprężarki, jak i przy problemie z zasilaniem, sterowaniem lub obiegiem czynnika. Przed zamówieniem kosztownego agregatu warto ustalić, czy sprężarka:
- nie otrzymuje polecenia startu;
- próbuje wystartować, ale tylko buczy i wyłącza się przez zabezpieczenie;
- pracuje mechanicznie, lecz nie zapewnia prawidłowego przepływu czynnika;
- pracuje bez przerwy z powodu nieszczelności, niedrożności, oblodzenia albo złej wymiany ciepła;
- powoduje nadmierne drgania z powodu uszkodzonych mocowań lub gum amortyzujących.
| Objaw | Możliwe przyczyny | Co sprawdzić | Co oznacza wynik |
| Lodówka nie chłodzi, sprężarka pozostaje cicha | Brak zasilania, uszkodzony termostat lub czujnik, moduł sterujący, przerwa w połączeniu | Napięcie dochodzące do układu sterowania i sprężarki, stan złączy oraz reakcję urządzenia na żądanie chłodzenia | Brak napięcia przy prawidłowym żądaniu startu kieruje diagnostykę do sterowania, a nie od razu do sprężarki |
| Słychać kliknięcie, buczenie i ponowne kliknięcie | Uszkodzony PTC lub przekaźnik rozruchowy, zadziałanie zabezpieczenia, zablokowany mechanicznie kompresor, nieprawidłowe ciśnienia w układzie | Element rozruchowy, zabezpieczenie, uzwojenia, temperaturę obudowy i prąd rozruchowy zgodnie z dokumentacją | Sam dźwięk nie rozróżnia awarii startera od zablokowanej sprężarki |
| Sprężarka startuje na kilka sekund i się wyłącza | Przeciążenie, problem z rozruchem, zbyt wysokie ciśnienie po krótkim postoju, uszkodzenie silnika lub układu chłodniczego | Stan PTC/przekaźnika, uzwojenia, napięcie pod obciążeniem, prąd oraz warunki pracy układu | Prawidłowe uzwojenia nie wykluczają blokady mechanicznej ani problemu z ciśnieniem |
| Sprężarka pracuje, ale chłodzenie jest słabe | Ubytek czynnika, nieszczelność, niedrożność kapilary lub filtra, zabrudzony skraplacz, oblodzony parownik, niewłaściwa praca wentylatora | Rozkład temperatur, oszronienie, przepływ powietrza, szczelność i parametry układu chłodniczego | Do wymiany sprężarki nie prowadzi się wyłącznie na podstawie wysokiej temperatury w komorze |
| Agregat pracuje prawie bez przerwy | Nieszczelność drzwi, złe ustawienie, duże obciążenie cieplne, zabrudzony skraplacz, ubytek czynnika, niesprawny czujnik lub termostat | Uszczelkę, wentylację, skraplacz, temperatury oraz sygnał sterujący | Ciągła praca może być skutkiem problemu poza agregatem |
| Sprężarka jest głośna lub mocno drga | Zużyte gumy, luźne mocowania, kontakt rur z obudową, zużycie mechaniczne sprężarki | Punkty mocowania, odbojniki, przewody rurowe i zmiany hałasu po stabilnym ustawieniu urządzenia | Wymiana gumy może usunąć hałas, ale nie naprawi braku wydajności chłodniczej |
Gdy sprężarka nie uruchamia się
Najpierw sprawdź, czy lodówka faktycznie żąda chłodzenia. W urządzeniach z termostatem mechanicznym można obserwować, czy styki termostatu załączają obwód, natomiast w modelach elektronicznych przyczyną może być czujnik, moduł, tryb demonstracyjny lub błąd sterowania. Nie należy zwierać przewodów przypadkowo ani omijać zabezpieczeń.
Jeżeli sygnał startu dociera do agregatu, sprawdza się złącza, element rozruchowy i zabezpieczenie przeciążeniowe. Luźna lub nadpalona końcówka może powodować spadek napięcia i przegrzewanie. PTC albo przekaźnik powinien być przeznaczony do konkretnego typu sprężarki; podobny wygląd nie potwierdza zgodności.
Gdy sprężarka buczy i wyłącza się
Cykliczne buczenie zakończone kliknięciem zabezpieczenia oznacza, że silnik nie osiąga prawidłowych warunków pracy albo jest odłączany przez ochronę termiczną. Możliwe są trzy główne grupy przyczyn:
- Układ rozruchowy nie dostarcza odpowiedniego impulsu do uzwojenia rozruchowego.
- Silnik sprężarki ma przerwę, zwarcie międzyzwojowe, przebicie do obudowy albo problem mechaniczny.
- Układ chłodniczy stawia zbyt duży opór przy starcie, na przykład po nieprawidłowym serwisie lub przy niewyrównanych ciśnieniach.
Nie wymieniaj sprężarki tylko dlatego, że jest gorąca. Obudowa może nagrzewać się również wtedy, gdy kompresor wielokrotnie próbuje wystartować i jest odłączany przez zabezpieczenie. Należy przerwać serię prób, ponieważ powtarzane przeciążenia mogą doprowadzić do uszkodzenia uzwojeń.
Jak sprawdzić sprężarkę
Oględziny bez zasilania
Po odłączeniu urządzenia od sieci obejrzyj tylną, dolną część lodówki. Sprawdź, czy:
- obudowa sprężarki nie ma śladów przegrzania lub odbarwień;
- osłona zacisków jest kompletna i nie jest nadtopiona;
- konektory są mocno osadzone, bez luzu i śladów nadpalenia;
- przewody nie są przetarte ani przygniecione;
- gumy amortyzujące nie są pęknięte lub wysunięte;
- przewody rurowe nie dotykają obudowy i nie ma śladów oleju przy połączeniach.
Oględziny mogą wskazać przegrzane złącze lub problem z mocowaniem, ale nie potwierdzają sprawności mechanizmu sprężarki.
Pomiar uzwojeń
Pomiar wykonuje się przy odłączonym urządzeniu, po zdjęciu elementu rozruchowego z zacisków sprężarki. Najpierw trzeba prawidłowo rozpoznać zaciski, zwykle oznaczane jako C, S i M/R, ale układ oznaczeń oraz wartości rezystancji należy potwierdzić dla konkretnego modelu.
Sprawdza się:
- ciągłość uzwojenia roboczego;
- ciągłość uzwojenia rozruchowego;
- zgodność zależności rezystancji między parami zacisków;
- brak przewodzenia między każdym zaciskiem a metalową obudową.
Przerwa w jednym z uzwojeń albo przewodzenie do obudowy jest silnym wskazaniem uszkodzenia elektrycznego. Sama zgodność rezystancji nie potwierdza jednak sprawności mechanicznej, prawidłowego sprężania ani drożności układu. Wartości liczbowe są zależne od typu sprężarki, temperatury i dokumentacji producenta; nie należy stosować jednej uniwersalnej tabeli dla wszystkich agregatów Bosch i Siemens.
Sprawdzenie elementu rozruchowego
PTC, przekaźnik rozruchowy lub inny starter powinien być badany po odłączeniu od sprężarki i według konstrukcji danego elementu. Można sprawdzić jego ciągłość, widoczne uszkodzenia, ślady przegrzania oraz — jeśli miernik to umożliwia — parametry wskazane przez producenta. Pomiar rezystancji PTC w stanie zimnym jest tylko testem wstępnym. Nie dowodzi prawidłowej pracy podczas rozruchu pod obciążeniem.
Jeżeli sprężarka ma kondensator rozruchowy lub pracy, jego pojemność należy porównać z wartością z oznaczenia i dokumentacji. Kondensator może mieć prawidłową pojemność przy pomiarze, a mimo to problem może występować w połączeniach, przekaźniku, napięciu zasilania lub samej sprężarce.
Pomiary podczas pracy
Pomiar napięcia na zaciskach oraz prądu rozruchowego i roboczego jest czynnością dla osoby posiadającej odpowiednie kwalifikacje i przyrządy. Wynik trzeba porównać z danymi konkretnej sprężarki, temperaturą otoczenia oraz warunkami ciśnieniowymi układu. Zbyt niskie napięcie, luźne połączenie lub nadmierny prąd mogą wywołać zadziałanie zabezpieczenia i doprowadzić do błędnej diagnozy.
Nie wykonuj testu przez bezpośrednie podłączanie przewodów do zacisków sprężarki ani przez pomijanie PTC, przekaźnika lub zabezpieczenia termicznego. Takie czynności grożą porażeniem, uszkodzeniem silnika i zapłonem czynnika R600a, jeżeli wystąpi nieszczelność. Diagnostykę pod napięciem powinien przeprowadzić wykwalifikowany serwisant.
Dostęp do agregatu i wymiana
Sprężarka znajduje się zwykle z tyłu, przy podłodze urządzenia, pod osłoną komory technicznej. W zależności od modelu Bosch lub Siemens dostęp uzyskuje się przez zdjęcie tylnej osłony albo dolnego panelu. Konstrukcja zabudowanych i wolnostojących chłodziarek może się różnić, dlatego nie należy zakładać jednej kolejności demontażu dla wszystkich urządzeń.
Przed pracą trzeba:
- odłączyć urządzenie od zasilania i zabezpieczyć je przed przypadkowym włączeniem;
- zapewnić dostęp do tylnej części oraz stabilnie ustawić lodówkę;
- sfotografować ułożenie przewodów i oznaczyć połączenia;
- odłączyć element rozruchowy i przewody dopiero po sprawdzeniu braku napięcia;
- ocenić stan mocowań, gum i przewodów rurowych.
Wymiana samej sprężarki nie jest zwykłą wymianą elektrycznego modułu. Wymaga otwarcia szczelnego układu chłodniczego, odzyskania czynnika, odcięcia lub rozłączenia rur, wymiany filtra-osuszacza, wykonania próby szczelności, próżniowania i napełnienia właściwym czynnikiem w ilości określonej dla danego urządzenia. Po montażu sprawdza się prąd, temperatury, oszronienie parownika i stabilność pracy.
Czynności przy układzie chłodniczym, lutowaniu lub połączeniach typu Lokring są przeznaczone dla wykwalifikowanego chłodnika z odpowiednim wyposażeniem. W wielu lodówkach stosowany jest łatwopalny czynnik R600a. Nie wolno używać płomienia do sprawdzania szczelności ani wykonywać prac iskrzących w miejscu, gdzie może znajdować się uwolniony czynnik.
Jak dobrać agregat do Bosch lub Siemens
Do identyfikacji lodówki potrzebny jest pełny E-Nr., a nie tylko handlowa nazwa modelu. W urządzeniach Bosch i Siemens końcówka po ukośniku może oznaczać inny wariant konstrukcyjny. Odczytaj także, jeśli jest dostępny, numer materiałowy starej sprężarki, typ czynnika chłodniczego, napięcie, częstotliwość, sposób rozruchu i parametry montażowe.
Przy porównaniu części znaczenie mają między innymi:
- pełne oznaczenie E-Nr. z końcówką /xx;
- numer katalogowy Bosch/Siemens lub producenta sprężarki;
- czynnik chłodniczy, na przykład R600a albo R134a;
- napięcie i częstotliwość zasilania;
- wydajność i zakres zastosowania sprężarki;
- rodzaj elementu rozruchowego i zabezpieczenia;
- położenie oraz średnice przyłączy rurowych;
- sposób mocowania i wymiary zespołu;
- wymagania dotyczące konfiguracji w modelach z napędem inwerterowym.
Sama zgodność zdjęcia, wymiarów obudowy albo wtyczki nie wystarcza. Nie każda sprężarka Bosch/Siemens może zastąpić inną, nawet jeśli ma podobną moc i identycznie wyglądające zaciski. Zamiennik można zastosować dopiero po potwierdzeniu jego parametrów i przeznaczenia dla danego układu.
Najbezpieczniejszy następny krok to odczytanie tabliczki znamionowej wewnątrz lodówki, spisanie pełnego E-Nr. oraz wykonanie zdjęcia oznaczeń sprężarki i elementu rozruchowego. Te dane pozwalają odróżnić właściwy agregat od części przeznaczonej do innego wariantu urządzenia.
FAQ
Czy brak chłodzenia oznacza uszkodzoną sprężarkę?
Nie. Przyczyną może być brak sygnału startu, uszkodzony starter, zabezpieczenie, czujnik, moduł, nieszczelność, niedrożność układu, oblodzenie parownika albo zabrudzony skraplacz. Najpierw ustal, czy sprężarka nie startuje, czy pracuje bez efektu chłodzenia.
Co oznacza cykanie lodówki co kilka minut?
Cykliczne kliknięcie po krótkim buczeniu zwykle oznacza zadziałanie zabezpieczenia sprężarki. Taki objaw może powodować uszkodzony PTC lub przekaźnik, spadek napięcia, zablokowany kompresor albo nieprawidłowe warunki ciśnieniowe. Samo cykanie nie wskazuje jednoznacznie części do wymiany.
Czy można sprawdzić sprężarkę zwykłym multimetrem?
Multimetr pozwala wykonać wstępny pomiar ciągłości uzwojeń i sprawdzić, czy nie ma przewodzenia do obudowy. Nie potwierdza jednak wydajności mechanicznej, szczelności, prawidłowego sprężania ani zachowania pod obciążeniem. Wynik należy odnieść do oznaczenia konkretnej sprężarki.
Czy wymiana startera może naprawić agregat?
Tak, jeżeli problem dotyczy PTC, przekaźnika, kondensatora lub zabezpieczenia, a uzwojenia i część mechaniczna sprężarki są sprawne. Starter musi być dobrany do konkretnego typu kompresora. Nie montuj elementu wyłącznie na podstawie podobnego wyglądu.
Czy sprężarkę Bosch lub Siemens można wymienić samodzielnie?
Wymiana wymaga otwarcia i ponownego napełnienia układu chłodniczego, kontroli szczelności oraz pracy z czynnikiem, który w wielu modelach jest łatwopalny. To zadanie dla wykwalifikowanego chłodnika. Samodzielnie można ograniczyć się do bezpiecznych oględzin bez otwierania obiegu.
Jakie dane przygotować do dobrania agregatu?
Przygotuj pełny E-Nr. Bosch lub Siemens z końcówką /xx, zdjęcie tabliczki znamionowej, oznaczenie starej sprężarki, typ czynnika chłodniczego oraz zdjęcia elementu rozruchowego i mocowania. Skrócona nazwa modelu albo samo zdjęcie części może nie identyfikować właściwego wariantu.
