Termostaty, czujniki NTC i regulatory temperatury Whirlpool
Termostaty, czujniki NTC i regulatory temperatury Whirlpool odpowiadają za pomiar temperatury oraz sterowanie chłodzeniem lub odszranianiem. Ich usterka może powodować przechładzanie, zbyt wysoką temperaturę albo nieregularną pracę sprężarki, ale podobne objawy dają też problemy z nawiewem i układem chłodniczym. Część dobieraj według pełnego modelu i numeru serwisowego 12NC.
Termostat mechaniczny, czujnik NTC czy regulator elektroniczny?
W lodówkach i zamrażarkach Whirlpool występują różne sposoby regulowania temperatury. Rozpoznanie zastosowanego rozwiązania jest ważne zarówno podczas diagnostyki, jak i przy zakupie części.

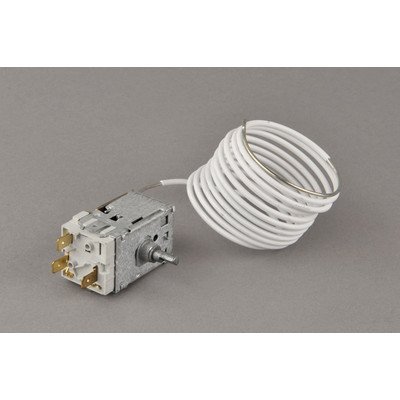

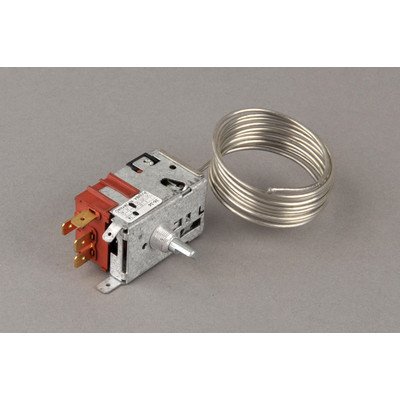

- Termostat mechaniczny ma przełączane styki oraz cienką kapilarę zakończoną elementem pomiarowym. Zależnie od temperatury i ustawienia pokrętła włącza lub wyłącza obwód sprężarki.

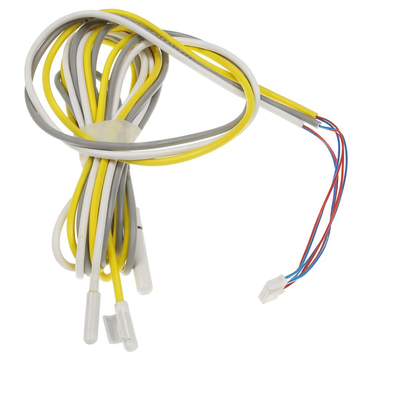

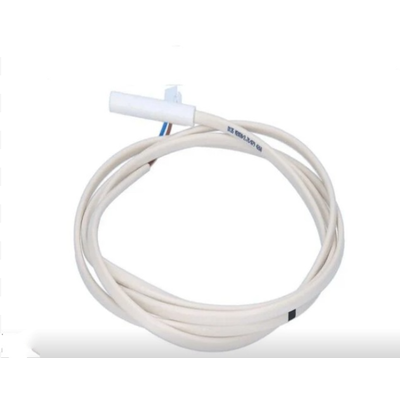

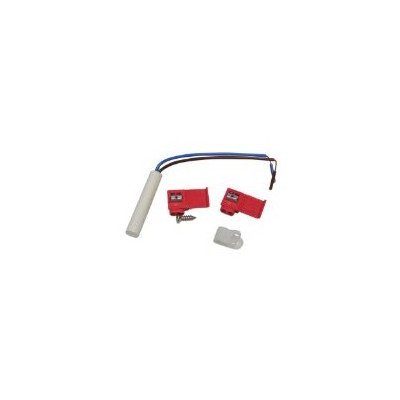

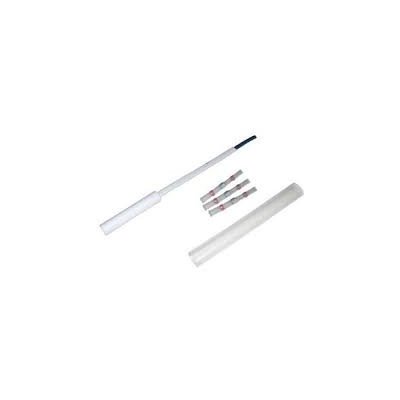

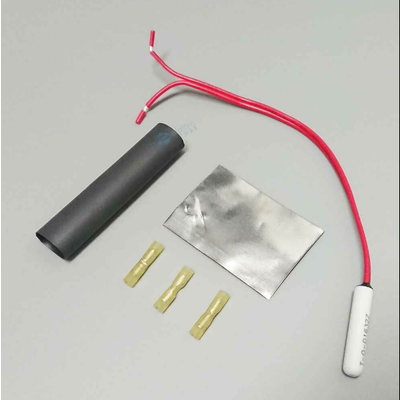

- Czujnik NTC zmienia rezystancję wraz z temperaturą. W typowym termistorze NTC rezystancja maleje podczas ogrzewania. Wynik trafia do modułu elektronicznego, który steruje sprężarką, wentylatorem, przepustnicą i odszranianiem.

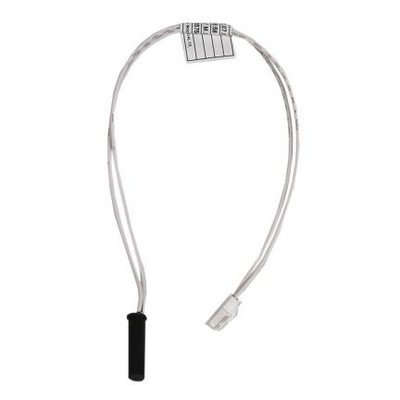

- Czujnik parownika kontroluje temperaturę elementu chłodzącego. Nie należy utożsamiać go z czujnikiem temperatury powietrza w chłodziarce.
- Regulator elektroniczny może być panelem z pokrętłem lub przyciskami, płytką sterującą albo zespołem połączonym z modułem głównym. Sam brak reakcji na zmianę nastawy nie przesądza, że uszkodzony jest panel.
- Termostat odszraniania lub element bimetaliczny pracuje w obwodzie grzałki parownika. Ma inne zadanie i charakterystykę niż termostat regulujący temperaturę komory.
Objawy usterki i inne możliwe przyczyny
Objaw związany z temperaturą nie jest jeszcze dowodem uszkodzenia termostatu albo czujnika. Kolejność sprawdzania zależy od tego, czy problem obejmuje całe urządzenie, jedną komorę czy tylko określone miejsce na półce.
| Objaw | Co może być przyczyną | Co sprawdzić najpierw | Jak rozumieć wynik |
| Produkty zamarzają w chłodziarce | Zbyt niska nastawa, żywność przy nawiewie, zablokowany przepływ powietrza, niesprawna przepustnica, termostat lub czujnik | Zmierz temperaturę z dala od tylnej ścianki i nawiewu, zmień nastawę o jeden stopień, pozostaw wolne kanały powietrzne | Zamarzanie tylko przy wylocie powietrza wskazuje raczej na rozmieszczenie produktów lub nawiew niż na uszkodzenie czujnika całej komory |
| W chłodziarce jest ciepło, a zamrażarka działa | Oblodzony parownik, niesprawny wentylator, zamknięta przepustnica, nieszczelny kanał powietrzny, usterka odszraniania lub czujnika | Sprawdź nawiew, pracę wentylatora, położenie przepustnicy i obecność zwartej warstwy lodu za osłoną parownika | Brak nawiewu przy zimnej zamrażarce kieruje diagnostykę najpierw do obiegu powietrza i odszraniania, nie do termostatu sprężarki |
| Obie komory są zbyt ciepłe, a sprężarka długo pracuje | Nieszczelne drzwi, słaba wentylacja skraplacza, ubytek czynnika, problem ze sprężarką lub błędny odczyt temperatury | Skontroluj uszczelki, odstępy wentylacyjne, zabrudzenie dostępnego skraplacza i rozkład szronu na parowniku | Ciągła praca nie oznacza automatycznie zwartego termostatu. Przy niesprawnym układzie chłodniczym sterowanie może prawidłowo żądać dalszego chłodzenia |
| Sprężarka nie uruchamia się mimo wysokiej temperatury | Termostat, moduł, przewody, zabezpieczenie lub układ rozruchowy sprężarki | Sprawdź zasilanie urządzenia, nastawę, złącza oraz ciągłość termostatu według schematu danego modelu | Otwarty styk termostatu w warunkach, w których powinien żądać chłodzenia, przemawia za jego usterką. Nie wyklucza to równoczesnego problemu w dalszej części obwodu |
| Temperatura okresowo rośnie, a po rozmrożeniu urządzenie działa przez kilka dni | Oblodzenie parownika, usterka grzałki, bezpiecznika termicznego, czujnika parownika lub sterowania odszranianiem | Po pełnym rozmrożeniu obejrzyj parownik i sprawdź elementy obwodu odszraniania | Sama chwilowa poprawa po rozmrożeniu nie potwierdza uszkodzenia czujnika; wskazuje szerzej na problem z lodem lub przepływem powietrza |
Jeśli chłodzenie jest nierównomierne, warto najpierw uporządkować produkty i odsłonić wloty oraz wyloty powietrza. W urządzeniach z wymuszonym obiegiem pojemnik ustawiony bezpośrednio przy nawiewie może zamarzać, chociaż średnia temperatura komory i czujnik są prawidłowe.
Jak prawidłowo ocenić temperaturę?
Do kontroli użyj osobnego termometru. Umieść go w środkowej części komory, z dala od drzwi, tylnej ścianki i bezpośredniego nawiewu. Pojedynczy odczyt zaraz po otwarciu drzwi, dołożeniu produktów lub zmianie nastawy nie opisuje warunków pracy urządzenia.
Po zmianie ustawienia pozostaw lodówkę na około 24 godziny, jeśli instrukcja konkretnego modelu nie przewiduje inaczej. Zapisanie minimalnej i maksymalnej temperatury w dłuższym okresie pomaga odróżnić normalne cykle pracy od dużych, powtarzalnych wahań. Warto jednocześnie obserwować pracę sprężarki, wentylatora oraz miejsce powstawania szronu.
Jak sprawdzić czujnik NTC?
Pomiar rezystancji wykonuje się po odłączeniu lodówki od zasilania i wypięciu czujnika z instalacji. Pomiar przez podłączony moduł może być zafałszowany przez inne elementy obwodu.
- Obejrzyj przewód, wtyczkę i styki. Korozja, wilgoć, przerwany przewód albo cofnięty pin mogą powodować taki sam efekt jak uszkodzony termistor.
- Ustaw multimetr na pomiar rezystancji i zmierz czujnik bezpośrednio na jego wyprowadzeniach.
- Pozostaw czujnik w stabilnej, znanej temperaturze do czasu wyrównania temperatury całego elementu. Pomiar można powtórzyć w dwóch różnych warunkach, nie zalewając niezabezpieczonego złącza.
- Porównaj wyniki z tabelą temperatury i rezystancji właściwą dla numeru części lub dokumentacją serwisową konkretnego urządzenia.
Dla czujnika NTC rezystancja powinna maleć wraz ze wzrostem temperatury. Przerwa, wartość bliska zwarciu albo brak wyraźnej zmiany po ogrzaniu i schłodzeniu wskazują na uszkodzenie czujnika lub jego przewodu. Nie istnieje jednak jedna rezystancja właściwa dla wszystkich czujników Whirlpool. Różne elementy mogą mieć odmienną wartość nominalną i charakterystykę.
Prawidłowa rezystancja w jednym punkcie nie potwierdza pełnej sprawności. Czujnik może mieć przesuniętą charakterystykę, przerywać przy poruszaniu przewodem albo działać nieprawidłowo dopiero w niskiej temperaturze. Jeżeli pomiar samego czujnika jest prawidłowy, sprawdza się jeszcze wiązkę między czujnikiem a modułem. Dostępny w niektórych modelach test serwisowy może rozpoznać przerwę lub zwarcie termistora, ale wynik „sprawny” nie musi wykryć niewielkiego przekłamania odczytu.
Jak sprawdzić termostat mechaniczny?
Kliknięcie słyszalne podczas obracania pokrętła oznacza jedynie mechaniczne przełączenie. Nie potwierdza stanu styków ani prawidłowych temperatur włączania i wyłączania.
Po odłączeniu zasilania oznacz przewody i odłącz je od termostatu. Na podstawie schematu urządzenia lub oznaczeń konkretnego termostatu ustal styki robocze, a następnie sprawdź ich ciągłość. Nie należy stosować uniwersalnego przypisania numerów zacisków, ponieważ wersje regulatorów i sposób wykorzystania dodatkowych styków różnią się między modelami.
Stan styku należy sprawdzić przy ustawieniu roboczym oraz po kontrolowanym schłodzeniu elementu pomiarowego. Sprawny termostat powinien przełączyć styki po przekroczeniu odpowiedniej temperatury, ale dokładne progi są cechą konkretnego wariantu. Pomiar samej ciągłości nie ocenia kalibracji, dlatego termostat przełączający w niewłaściwym zakresie nadal może powodować zamrażanie produktów lub zbyt wysoką temperaturę.
Nie mostkuj termostatu na stałe i nie uruchamiaj w ten sposób lodówki do normalnej eksploatacji. Obejście regulatora usuwa kontrolę temperatury i może doprowadzić do ciągłej pracy sprężarki.
Dostęp do termostatu lub czujnika

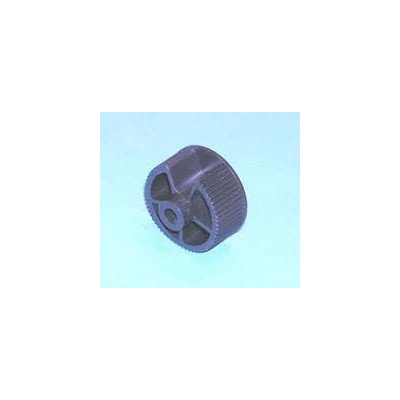

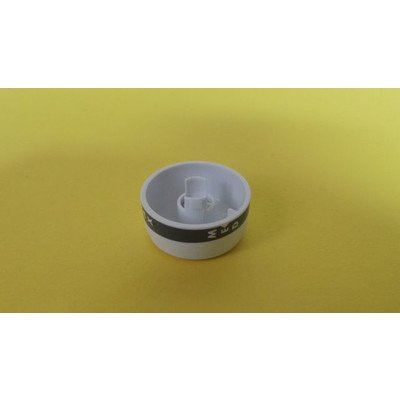

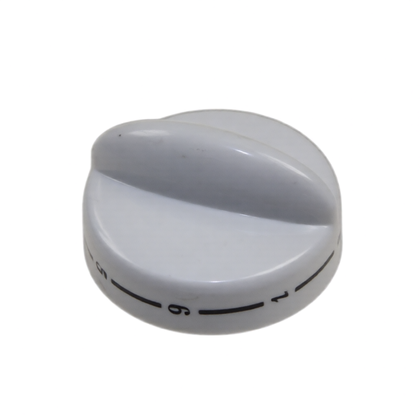

W starszych chłodziarkach termostat mechaniczny znajduje się zwykle za pokrętłem i obudową regulatora, często w górnej części komory. Kapilara może biec wzdłuż ścianki albo wchodzić w kanał prowadzący do parownika. Nie wolno jej gwałtownie wyciągać, załamywać, skracać ani przecinać.

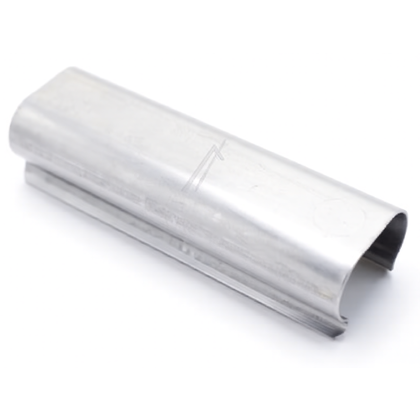

Czujnik NTC komory może znajdować się pod niewielką osłoną wewnątrz chłodziarki. Czujnik parownika w urządzeniu No Frost jest zazwyczaj dostępny dopiero po zdjęciu wewnętrznej osłony zamrażarki. Jeżeli panel jest przymarznięty, najpierw trzeba całkowicie rozmrozić urządzenie. Odrywanie osłony od lodu grozi uszkodzeniem przewodów, wentylatora i parownika.
Niektóre czujniki są częścią wiązki albo zostały umieszczone w konstrukcji izolowanej. Przed pociągnięciem za przewód trzeba sprawdzić dokumentację części właściwej dla modelu. Dostęp do elementu nie powinien wymagać rozcinania obudowy lub izolacji termicznej bez procedury producenta.
Wymiana termostatu i czujnika temperatury
Przed demontażem wykonaj zdjęcia przebiegu przewodów, położenia czujnika i prowadzenia kapilary. Złącza odłączaj za obudowę, a nie przez ciągnięcie za przewody.
Podczas wymiany termostatu kapilarnego nowy element pomiarowy musi znaleźć się w przewidzianym miejscu i na właściwej głębokości. Kapilara dłuższa, inaczej ułożona albo współpracująca z termostatem o nieodpowiedniej charakterystyce może zmienić temperatury przełączania całego układu. Nadmiaru kapilary nie należy wciskać przypadkowo przy przewodach ani zaginać pod ostrym kątem.
Czujnik NTC należy zamontować w tym samym uchwycie i z takim samym kontaktem cieplnym jak element fabryczny. Czujnik parownika pozostawiony luźno w powietrzu będzie mierzył inną temperaturę niż czujnik prawidłowo zamocowany do rurki lub powierzchni parownika. Uszczelnienia przepustów i osłony kanałów powietrznych trzeba odtworzyć, ponieważ nieszczelny kanał może powodować nierównomierne chłodzenie mimo sprawnego czujnika.
Po złożeniu urządzenia sprawdź, czy przewody nie dotykają wentylatora, osłony są prawidłowo zamocowane, a nawiew nie został zablokowany. Następnie uruchom lodówkę i obserwuj temperaturę przez pełny cykl stabilizacji.
Opisane pomiary i czynności serwisowe wymagają umiejętności bezpiecznej pracy przy urządzeniach elektrycznych. Pomiary napięcia w pracującym urządzeniu są przeznaczone wyłącznie dla wykwalifikowanego technika z odpowiednim wyposażeniem. Przed demontażem części odłącz zasilanie.
Jak dobrać termostat lub czujnik Whirlpool?
Wygląd, długość przewodu i pasująca wtyczka nie wystarczają do potwierdzenia zgodności. Dwa podobne termostaty mogą mieć inne temperatury załączania, układ styków, długość aktywnej części kapilary lub sposób mocowania. Czujniki o identycznej obudowie mogą mieć różną charakterystykę rezystancji.
Do identyfikacji przygotuj:
- pełny model urządzenia, łącznie z ukośnikami i oznaczeniem wariantu;
- 12-cyfrowy numer serwisowy 12NC, często rozpoczynający się od 85;
- numer odczytany ze starej części, jeśli jest czytelny;
- zdjęcie tabliczki znamionowej, złączy, mocowania i przebiegu kapilary;
- informację, czy część mierzy temperaturę chłodziarki, zamrażarki czy parownika.
Numer serwisowy ma pierwszeństwo przed samą nazwą handlową modelu, ponieważ pod jednym modelem mogą występować różne warianty techniczne. Jeśli diagnostyka wskazuje na problem z elektroniką, sprawdź również moduły sterujące i pozostałe elementy elektryczne Whirlpool. Przy braku nawiewu pomocna będzie kategoria wentylatorów do lodówek Whirlpool, a przy podejrzeniu przepustnicy — dampery i kanały powietrzne.
FAQ – termostaty i czujniki temperatury Whirlpool
Czy ciągła praca sprężarki oznacza uszkodzony termostat?
Nie. Sterowanie może prawidłowo utrzymywać żądanie chłodzenia, jeżeli temperatura nie spada z powodu nieszczelnych drzwi, słabego przepływu powietrza, oblodzenia parownika albo usterki układu chłodniczego. Najpierw porównaj rzeczywistą temperaturę, stan uszczelek, nawiew i rozkład szronu.
Czy można sprawdzić czujnik NTC bez tabeli rezystancji?
Można wykryć przerwę, zwarcie lub brak reakcji na zmianę temperatury, ale bez charakterystyki właściwej dla części nie da się pewnie ocenić dokładności czujnika. Wynik należy porównać z dokumentacją konkretnego modelu albo numeru części.
Czy termostat jest uszkodzony, jeśli nie słychać kliknięcia?
Brak kliknięcia może być wskazówką, ale nie stanowi samodzielnego rozstrzygnięcia. Trzeba sprawdzić styki miernikiem i ocenić, czy przełączają się w odpowiednich warunkach temperaturowych. Słyszalne kliknięcie również nie dowodzi prawidłowej kalibracji.
Dlaczego chłodziarka jest ciepła, skoro zamrażarka nadal mrozi?
W lodówce No Frost zimne powietrze może nie docierać do chłodziarki z powodu lodu na parowniku, niesprawnego wentylatora, zamkniętej przepustnicy lub nieszczelnego kanału. Czujnik temperatury jest jedną z możliwości, ale nie powinien być wymieniany przed sprawdzeniem nawiewu i odszraniania.
Czy dłuższa kapilara oznacza zgodny termostat?
Nie. O zgodności decydują również charakterystyka przełączania, rozmieszczenie styków, sposób mocowania oraz aktywna część kapilary. Termostat powinien być potwierdzony katalogowo dla pełnego numeru serwisowego urządzenia.
Gdzie znaleźć numer potrzebny do doboru części Whirlpool?
Odczytaj pełny model oraz numer serwisowy 12NC z tabliczki znamionowej, zwykle umieszczonej wewnątrz komory chłodziarki lub zamrażarki. Zachowaj wszystkie cyfry, litery, ukośniki i oznaczenia wariantu.
