Moduły sterujące, czujniki, grzałki i elektrozawory Whirlpool
Moduły sterujące, czujniki, grzałki i elektrozawory Whirlpool odpowiadają za regulację temperatury, odszranianie oraz obieg wody lub czynnika w wybranych lodówkach. Gdy chłodziarka nie chłodzi, parownik obrasta lodem albo dystrybutor nie podaje wody, najpierw rozróżnij usterkę części od problemu z wentylacją, instalacją wodną lub układem chłodniczym. Właściwy wariant dobieraj po pełnym numerze serwisowym urządzenia.
Za co odpowiadają elementy elektryczne lodówki Whirlpool?
W elektronicznie sterowanej chłodziarce moduł zbiera sygnały z czujników i na ich podstawie uruchamia między innymi sprężarkę, wentylatory, przepustnicę oraz układ odszraniania. Awaria jednego elementu może więc wywołać objawy pozornie wskazujące na inny podzespół. Przykładowo sprawna grzałka nie roztopi lodu, jeśli obwód przerwie bezpiecznik termiczny, sterownik jej nie załączy albo czujnik parownika poda błędną temperaturę.
W tej grupie części występują przede wszystkim:
- moduły główne i moduły mocy, które sterują odbiornikami i przetwarzają sygnały z czujników;
- czujniki NTC, których rezystancja zmienia się wraz z temperaturą;
- grzałki odszraniania, współpracujące z czujnikiem parownika i zabezpieczeniem termicznym;
- elektrozawory wody stosowane w urządzeniach z dystrybutorem lub kostkarką;
- zawory przełączające obieg chłodniczy, spotykane w wybranych konstrukcjach wielokomorowych.
Nie należy utożsamiać elektrozaworu dopływu wody z zaworem rozdzielającym czynnik chłodniczy. Pierwszy można wymienić bez otwierania hermetycznego układu chłodniczego. Drugi jest częścią układu ciśnieniowego i jego diagnostyka oraz wymiana wymagają kwalifikacji chłodniczych.
Objawy i możliwe przyczyny
| Objaw | Co może być przyczyną | Co sprawdzić przed zakupem części |
| Zamrażarka mrozi, ale w chłodziarce jest za ciepło | zalodzony parownik, niesprawny wentylator, zamknięta przepustnica, czujnik, moduł lub zawór przełączający | stan parownika, swobodę wirnika, kanały powietrzne, wskazania czujników i test przepustnicy właściwy dla modelu |
| Po pełnym rozmrożeniu lodówka działa, lecz po kilku dniach problem wraca | usterka układu odszraniania | grzałkę, zabezpieczenie termiczne, czujnik parownika, wiązkę i załączanie obwodu przez moduł |
| Lodówka mrozi żywność mimo poprawnego ustawienia | czujnik komory, zablokowana przepustnica, termostat mechaniczny lub sterownik | rzeczywistą temperaturę niezależnym termometrem, zmianę rezystancji NTC i ruch przepustnicy |
| Wyświetlacz resetuje się albo urządzenie reaguje przypadkowo | niestabilne zasilanie, luźne lub zawilgocone złącze, uszkodzenie modułu | gniazdo, przewód, wtyki, ślady korozji i stan obu modułów, jeśli urządzenie ma oddzielny panel użytkownika |
| Dystrybutor nie podaje wody lub kostkarka napełnia się zbyt wolno | zamknięty zawór instalacji, zagięty wężyk, zapchany filtr, zamarznięty przewód, blokada panelu, czujnik drzwi lub elektrozawór | przepływ wody, montaż filtra, drożność przewodów i reakcję urządzenia na żądanie poboru |
| Woda napływa mimo braku polecenia | zanieczyszczenie lub mechaniczne niedomykanie zaworu, nieprawidłowe ciśnienie albo błędne sterowanie | czy wyciek ustaje po zakręceniu dopływu oraz czy cewka pozostaje zasilana bez żądania poboru |
Jednolita warstwa lodu zakrywająca parownik i blokująca nawiew bardziej wskazuje na problem z odszranianiem niż na sam brak czynnika. Szron występujący tylko na niewielkim fragmencie wymiennika może natomiast oznaczać problem z wydajnością układu chłodniczego. Takiej usterki nie rozstrzyga pomiar grzałki ani czujnika.
Lód na dnie zamrażarki nie musi oznaczać uszkodzonej grzałki. Jeżeli parownik odszrania się, ale woda nie odpływa, przyczyną może być niedrożny odpływ lub zamarznięta rurka skroplin.
Jak sprawdzić czujnik NTC?
Pomiar wykonuje się przy odłączonym zasilaniu i po wypięciu czujnika z obwodu. Mierzenie przez podłączony moduł może dać wynik zależny od elektroniki sterownika, a nie tylko od badanego termistora.
- Obejrzyj przewód, złącze i kapsułę czujnika. Wilgoć, korozja, pęknięcie izolacji lub przewód przerwany przy kapsule mogą powodować usterkę okresową.
- Ustaw multimetr na pomiar rezystancji i zmierz czujnik w ustabilizowanej temperaturze.
- Zmień temperaturę czujnika w kontrolowany sposób, nie zanurzając niezabezpieczonego złącza. Poczekaj, aż odczyt przestanie szybko się zmieniać.
- Porównaj wynik z tabelą temperatury i rezystancji przeznaczoną dla konkretnego numeru części lub dokumentacją lodówki.
W typowym czujniku NTC rezystancja maleje podczas ogrzewania i rośnie podczas chłodzenia. Przerwa w obwodzie lub wartość bliska zwarciu jest mocnym sygnałem usterki, ale identyczny wynik może powodować uszkodzona wiązka albo zaśniedziałe złącze.
Sama reakcja rezystancji na zmianę temperatury nie potwierdza dokładności czujnika. Termistor może zmieniać rezystancję płynnie, a jednocześnie mieć przesuniętą charakterystykę. Dlatego ważne jest porównanie wartości w znanej temperaturze z właściwą tabelą, a nie jedynie sprawdzenie ciągłości.
Nie ma jednej uniwersalnej rezystancji czujnika Whirlpool. Występują różne charakterystyki, sposoby mocowania i długości przewodów. Dodatkowo czujnik powietrza, czujnik parownika i czujnik kostkarki nie muszą być wzajemnie zamienne, nawet jeśli mają takie samo złącze.
Więcej wariantów tego typu części znajduje się w kategorii termostatów, czujników NTC i regulatorów temperatury Whirlpool.
Diagnostyka grzałki i obwodu odszraniania
Przed zdjęciem osłony parownika lodówkę trzeba wyłączyć, opróżnić odpowiednią komorę i całkowicie rozmrozić. Nie należy odrywać panelu przyklejonego lodem ani usuwać oblodzenia ostrym narzędziem. Przebicie parownika może spowodować rozszczelnienie urządzenia. Silne punktowe ogrzewanie również grozi deformacją tworzywa i uszkodzeniem izolacji przewodów.
Po uzyskaniu dostępu do parownika:
- sprawdź, czy grzałka nie jest pęknięta, nadpalona lub skorodowana;
- obejrzyj złącza i przewody w miejscach narażonych na wodę oraz ruch osłony;
- odłącz przynajmniej jeden przewód grzałki i zmierz jej rezystancję;
- sprawdź ciągłość zabezpieczenia termicznego w warunkach temperatury określonych dla danego elementu;
- porównaj wyniki ze schematem lub kartą serwisową konkretnego urządzenia.
Brak ciągłości grzałki oznacza przerwany element. Skończona rezystancja potwierdza natomiast tylko ciągłość przewodnika. Nie dowodzi, że grzałka ma prawidłową moc, nie ma upływu do obudowy i otrzymuje zasilanie podczas cyklu odszraniania. Badanie rezystancji izolacji odpowiednim miernikiem oraz pomiary pracującego obwodu powinien wykonać technik.
Zabezpieczenia termicznego nie wolno trwale mostkować. Jego stan może zależeć od temperatury, dlatego pomiar wykonany po ogrzaniu elementu do temperatury pokojowej nie zawsze pozwala uznać go za uszkodzony. Obowiązuje charakterystyka podana dla konkretnego wariantu.
Jeżeli grzałka, zabezpieczenie, czujnik i przewody są sprawne, kolejnym etapem jest ustalenie, czy sterownik rzeczywiście uruchamia odszranianie. Niektóre lodówki mają tryb serwisowy umożliwiający sprawdzenie obwodu, ale kombinacja klawiszy, znaczenie komunikatów i warunki testu różnią się między modelami. Nie należy stosować procedury znalezionej dla innej chłodziarki.
Pomiar napięcia oraz wymuszenie pracy odbiorników są przeznaczone dla wykwalifikowanego serwisanta. Czynności te wymagają odpowiednich kwalifikacji, zabezpieczeń i przyrządów pomiarowych.
Kiedy podejrzewać moduł sterujący?
Modułu nie powinno się wymieniać wyłącznie dlatego, że lodówka nie chłodzi. Sterownik może nie uruchomić sprężarki, wentylatora lub grzałki, ponieważ otrzymuje błędny sygnał z czujnika, wykrywa otwarte drzwi albo obwód odbiornika jest przerwany.
Przed oceną modułu warto:
- potwierdzić zasilanie urządzenia i stan przewodu;
- skontrolować złącza, wiązki oraz ślady wilgoci;
- sprawdzić czujniki w temperaturach odniesienia;
- zbadać odbiornik, którym moduł ma sterować;
- odczytać błędy i przeprowadzić testy przewidziane dla pełnego oznaczenia lodówki;
- dopiero potem sprawdzić wyjście sterujące, przekaźnik lub element półprzewodnikowy.
Oględziny płytki mogą ujawnić nadpalenie, pęknięte lutowanie, uszkodzone złącze albo ślady zalania. Brak widocznych zmian nie oznacza jednak, że moduł jest sprawny. Usterka może dotyczyć zasilacza, pamięci, wejścia pomiarowego lub elementu wykonawczego i ujawniać się dopiero pod obciążeniem.
W lodówce może występować oddzielny moduł główny oraz moduł wyświetlacza. Niedziałający panel nie przesądza zatem, który z nich jest uszkodzony — trzeba sprawdzić zasilanie panelu i komunikację między płytkami.
Niektóre moduły są dostarczane zaprogramowane, inne wymagają wprowadzenia kodu wariantu lub przełożenia pamięci zgodnie z dokumentacją. Nie wolno zakładać, że płytka o podobnym wyglądzie i pasujących wtykach zadziała bez konfiguracji.

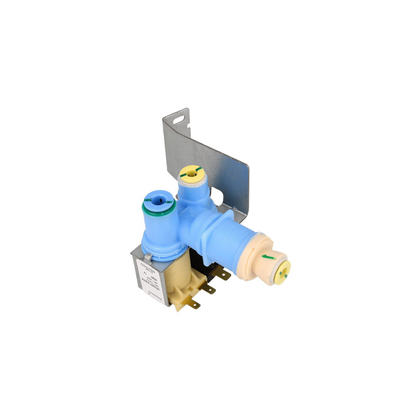

Jak sprawdzić elektrozawór wody?
Zanim podejrzewasz elektrozawór, upewnij się, że domowy zawór dopływowy jest otwarty, wężyk nie został zagięty po odsunięciu lodówki, a filtr jest prawidłowo założony i drożny. Jeśli po wyjęciu filtra w urządzeniu przystosowanym do pracy w trybie obejścia przepływ wyraźnie rośnie, problem leży raczej w filtrze lub jego montażu niż w zaworze.
Przy odłączonym zasilaniu i zakręconej wodzie można:
- obejrzeć korpus zaworu oraz połączenia pod kątem przecieków;
- sprawdzić sitko wlotowe bez przebijania i deformowania jego oczek;
- odłączyć cewkę i zbadać jej ciągłość;
- skontrolować, czy przewody wodne nie są zamarznięte lub zgniecione.
Przerwana cewka wskazuje na uszkodzenie, lecz prawidłowa rezystancja nie potwierdza, że zawór mechanicznie się otwiera i domyka. Brak przepływu przy sprawnej cewce może wynikać z osadu, zablokowanego rdzenia, zbyt małego ciśnienia w instalacji albo braku sygnału sterującego. Nie należy przyjmować jednej wartości rezystancji dla wszystkich cewek i zaworów wielodrożnych.
Sprawdzenie, czy napięcie pojawia się podczas poboru wody, wymaga pracy przy zasilonym urządzeniu. Taki pomiar powinien wykonywać wyłącznie wykwalifikowany technik. Jeżeli napięcie zgodne z dokumentacją pojawia się na właściwej cewce, a woda nie przepływa mimo drożnej instalacji, zawór jest silnym podejrzanym. Brak napięcia kieruje diagnostykę w stronę przewodów, czujnika drzwi, przycisku dystrybutora, blokady panelu lub modułu.
W urządzeniu z kostkarką dalszej diagnostyki mogą wymagać również elementy dostępne w kategorii części do kostkarek Whirlpool. Wężyki i przewody należy dobierać w kategorii rurek do lodówek Whirlpool, natomiast ograniczony przepływ może wymagać kontroli filtra wody.
Co jeszcze może przypominać awarię elektroniki?
Przed zakupem modułu, czujnika lub grzałki warto wykluczyć problemy spoza tej kategorii:
- zablokowane kanały nawiewne lub uszkodzony wentylator lodówki Whirlpool;
- zaciętą przepustnicę powietrza;
- nieszczelne drzwi, które zwiększają dopływ wilgoci i częstotliwość pracy urządzenia;
- zabrudzony skraplacz i utrudnioną wentylację obudowy;
- niesprawny starter, sprężarkę lub usterkę hermetycznego układu chłodniczego — odpowiednie elementy są zebrane w kategorii sprężarek i starterów Whirlpool.
Jeżeli sprężarka pracuje długo, ale szron pojawia się tylko na początku parownika, wymiana czujnika lub modułu może nie rozwiązać problemu. Kontrola szczelności, ciśnień i wydajności układu chłodniczego należy do technika posiadającego odpowiedni sprzęt i uprawnienia.
Dostęp i wymiana części
Położenie elementu zależy od konstrukcji lodówki:
- grzałka, czujnik parownika i zabezpieczenie termiczne znajdują się zwykle za wewnętrzną osłoną parownika;
- czujnik komory może być zamocowany w kanale powietrznym, obudowie lampy lub za niewielką osłoną;
- moduł główny bywa umieszczony za tylną albo dolną pokrywą serwisową, a panel sterowania w górnej części komory lub w drzwiach;
- elektrozawór wody znajduje się zazwyczaj przy wejściu instalacji wodnej z tyłu urządzenia.
Przed demontażem odłącz zasilanie. Przy zaworze dodatkowo zakręć wodę i usuń ciśnienie z przewodu. Zrób zdjęcia złączy i przebiegu wiązek, ale nie polegaj wyłącznie na kolorach przewodów. Wtyki odłączaj za obudowę, nie ciągnąc za przewody.
Czujnik parownika musi wrócić we właściwe miejsce i mieć odpowiedni kontakt z powierzchnią przewidzianą przez producenta. Zmiana położenia, pominięcie uchwytu albo zastosowanie przypadkowej pianki może zmienić szybkość jego reakcji. Podobnie grzałka nie może dotykać przewodów, tworzywa ani izolacji w sposób inny niż przewidziany konstrukcyjnie.
Po wymianie zaworu powoli otwórz dopływ i sprawdź wszystkie połączenia na sucho, a następnie podczas poboru wody. Po naprawie układu odszraniania zamontuj osłony i uszczelnienia kanałów przed oceną przepływu powietrza. Nie testuj chłodzenia z otwartym kanałem parownika, ponieważ zmienia to warunki pracy.
Jak dobrać właściwą część Whirlpool?
Podstawą doboru jest pełny numer serwisowy z tabliczki znamionowej, często 12-cyfrowy i rozpoczynający się od 85. Warto przekazać również pełny model oraz oznaczenie wymontowanej części. Sama nazwa modelu może obejmować kilka wersji technicznych.
Przy porównywaniu zwróć uwagę na:
- katalogowe numery części i ich potwierdzone zamienniki;
- rodzaj, charakterystykę i położenie czujnika;
- moc, kształt oraz mocowania grzałki;
- liczbę cewek, króćców i średnice przewodów zaworu;
- układ złączy i wersję sprzętową modułu;
- wymagania dotyczące programowania albo kodu konfiguracji.
Podobna obudowa, identyczna liczba pinów czy zgodny rozstaw śrub nie wystarczają do potwierdzenia kompatybilności. Przed zamówieniem odczytaj pełny numer serwisowy z tabliczki znamionowej i porównaj część z katalogiem dla dokładnie tego wariantu lodówki. Jeśli oznaczenie jest nieczytelne, prześlij wyraźne zdjęcie całej tabliczki oraz starego podzespołu.
FAQ – moduły, czujniki, grzałki i zawory Whirlpool
Czy oblodzony parownik oznacza uszkodzoną grzałkę?
Nie. Przyczyną może być grzałka, zabezpieczenie termiczne, czujnik parownika, przewód, wentylator albo moduł, który nie uruchamia odszraniania. Trzeba zbadać cały obwód, a nie tylko widoczny element.
Czy sprawny czujnik NTC musi mieć ciągłość?
Tak, ale sama ciągłość to za mało. Rezystancję należy porównać z charakterystyką dla określonej temperatury. Czujnik może reagować na ogrzewanie i nadal przekłamywać wskazania.
Czy można założyć moduł o takim samym złączu?
Nie bez potwierdzenia katalogowego. Moduły mogą różnić się oprogramowaniem, konfiguracją wyjść lub obsługiwanymi czujnikami. Niektóre wymagają zaprogramowania kodem właściwym dla urządzenia.
Dlaczego chłodziarka działa po rozmrożeniu, a później znów robi się ciepła?
Pełne rozmrożenie przywraca przepływ powietrza przez parownik, ale nie usuwa przyczyny ponownego oblodzenia. Taki przebieg kieruje diagnostykę przede wszystkim na układ odszraniania, jego czujniki i sterowanie.
Czy brak wody z dystrybutora oznacza uszkodzony elektrozawór?
Nie. Najpierw sprawdza się dopływ, wężyk, filtr, ciśnienie, blokadę panelu i sygnał drzwi. Dopiero potem mierzy się cewkę oraz ustala, czy zawór otrzymuje polecenie otwarcia.
Gdzie znaleźć dane potrzebne do doboru części?
Na tabliczce znamionowej, zwykle wewnątrz komory lub przy jej bocznej ściance. Do doboru przygotuj pełny model i 12-cyfrowy numer serwisowy, często zaczynający się od 85.
