Minutniki do kuchenek Amica
Minutnik do kuchenki Amica może odpowiadać za odliczanie czasu, sygnał końcowy albo automatyczne zatrzymanie piekarnika. Jeśli pokrętło się blokuje, czas nie upływa lub urządzenie nie wyłącza grzania, przed zakupem sprawdź typ mechanizmu, funkcję STOP, mocowanie i pełne oznaczenia kuchenki.
Jak działa minutnik w kuchence Amica
Mechaniczny minutnik jest zespołem sprężynowo-zębatkowym z pokrętłem oraz stykami elektrycznymi. W zależności od konstrukcji może:
- odmierzać nastawiony czas i uruchamiać sygnał dźwiękowy;
- rozłączać obwód zasilania piekarnika po upływie czasu;
- pełnić funkcję elementu pośredniego, który pozwala uruchomić piekarnik dopiero po ustawieniu czasu;
- współpracować z przełącznikiem funkcji piekarnika, ale nie zastępować go.
W starszych kuchenkach Amica spotyka się osobny mechanizm z pokrętłem. W innych urządzeniach funkcje czasu są realizowane przez elektroniczny programator lub zegar. Nie należy dobierać części wyłącznie po nazwie „minutnik” — mechanizm mechaniczny, programator elektroniczny i panel sterowania są różnymi podzespołami.
Objawy uszkodzenia minutnika
| Objaw | Możliwe przyczyny | Co sprawdzić | Interpretacja |
| Pokrętło nie obraca się albo obraca się z dużym oporem | Zatarcie mechanizmu, uszkodzenie osi, zdeformowane pokrętło lub panel | Zdejmij samo pokrętło, jeśli konstrukcja na to pozwala, i oceń ruch osi bez używania siły | Jeżeli oś mechanizmu nadal stawia opór, problem dotyczy mechanizmu; jeśli obraca się poprawnie, uszkodzone może być pokrętło lub jego osadzenie |
| Minutnik nie odmierza czasu | Uszkodzenie sprężyny lub przekładni, zablokowanie mechanizmu, brak prawidłowego zazębienia pokrętła | Przy odłączonym urządzeniu sprawdź, czy po nastawieniu oś wraca płynnie w kierunku pozycji końcowej | Sam ruch pokrętła nie potwierdza sprawności styków elektrycznych |
| Czas upływa, ale nie ma sygnału końcowego | Uszkodzony element sygnalizacyjny, mechanizm dźwiękowy lub połączenie | Sprawdź, czy inne funkcje minutnika działają i czy sygnał nie jest tylko niesłyszalny z powodu konstrukcji urządzenia | Brak dźwięku nie zawsze oznacza uszkodzenie całego mechanizmu; potrzebna jest identyfikacja wersji |
| Piekarnik nie wyłącza się po upływie czasu | Wypalone lub sklejone styki minutnika, błędne podłączenie, uszkodzony przełącznik funkcji albo inny element toru zasilania | Odłącz urządzenie i zbadaj stan styków minutnika zgodnie ze schematem konkretnego modelu | Nie wolno zakładać, że winny jest minutnik bez sprawdzenia, czy urządzenie rzeczywiście używa jego styków do odłączania grzania |
| Piekarnik nie uruchamia się, ale płyta działa | Minutnik pozostaje w pozycji zerowej, uszkodzone styki, przełącznik funkcji, zabezpieczenie termiczne lub przewód | Najpierw sprawdź ustawienie minutnika, stan połączeń i ciągłość obwodu przy odłączonym zasilaniu | Ten sam objaw może powodować kilka podzespołów; wymiana minutnika „na próbę” nie jest właściwą diagnozą |
W części modeli ustawienie pokrętła w pozycji zerowej blokuje rozpoczęcie pracy piekarnika. W innych mechanizm pełni tylko funkcję czasowego sygnalizatora i nie steruje grzaniem. Znaczenie minutnika trzeba więc potwierdzić na podstawie instrukcji, schematu lub sposobu podłączenia w danym urządzeniu.
Co sprawdzić przed zakupem
1. Ustal, czy to minutnik mechaniczny
Mechanizm mechaniczny ma zwykle oś pokrętła, obudowę z podziałką czasu i konektory przewodów. Elektroniczny zegar ma wyświetlacz, przyciski lub enkoder i płytkę sterującą. Jeżeli na panelu znajduje się wyświetlacz czasu albo symbole programów, poszukiwana część może być programatorem, a nie minutnikiem z tej kategorii.
2. Sprawdź funkcję styków
Niektóre mechanizmy mają funkcję STOP, która po odliczeniu czasu rozłącza pracę piekarnika. Wariant bez tej funkcji może wyglądać podobnie, mieć podobne pokrętło i pasujące konektory, ale nie realizować wymaganej funkcji urządzenia. Nie wolno zastępować go częścią o niepotwierdzonym układzie styków.
3. Wykonaj podstawową kontrolę elektryczną
Opisane pomiary wykonuj wyłącznie po odłączeniu kuchenki od zasilania i po upewnieniu się, że na zaciskach nie ma napięcia. Przy odłączonym urządzeniu można:
- sfotografować ułożenie przewodów przed ich zdjęciem;
- odłączyć przewody od minutnika, nie ciągnąc za izolację;
- ustawić miernik na pomiar ciągłości lub niskiej rezystancji;
- sprawdzić odpowiednie pary styków podczas obracania osi przez zakres pracy;
- porównać zachowanie styków ze schematem właściwym dla modelu.
Prawidłowy wynik nie polega na uzyskaniu jednej uniwersalnej wartości dla każdego minutnika. W jednych wersjach styki są zwarte w określonej pozycji, w innych rozwarte, a część par może zmieniać stan dopiero po nastawieniu czasu lub przy jego zakończeniu. Pomiar wykonany bez schematu pozwala wykryć przerwę lub zwarcie, ale nie potwierdza zgodności funkcji z kuchenką.
Jeśli styki są nadpalone, sklejone, nie zmieniają stanu albo mechanizm nie pracuje płynnie, wymiana całego mechanizmu jest zwykle bezpieczniejsza niż próba prostowania styków. Nie mostkuj styków na stałe — takie obejście może pozbawić urządzenie funkcji automatycznego wyłączenia.
Wymiana minutnika Amica
W kuchenkach wolnostojących minutnik znajduje się zwykle za przednim panelem sterowania. Dostęp może wymagać zdjęcia górnej pokrywy, panelu przedniego, pokręteł lub maskownicy. W zależności od konstrukcji mechanizm jest mocowany nakrętką od strony panelu albo śrubami od wewnątrz.
Typowa kolejność prac wygląda następująco:
- Odłącz kuchenkę od zasilania. Przy urządzeniu podłączonym na stałe wyłącz właściwy obwód w rozdzielnicy i sprawdź brak napięcia odpowiednim przyrządem.
- Poczekaj, aż urządzenie ostygnie, odsuń je w sposób bezpieczny i zapewnij dostęp do panelu.
- Zrób wyraźne zdjęcia przewodów, konektorów, położenia osi i mocowania.
- Zdejmij pokrętło oraz elementy panelu wymagane przez konstrukcję konkretnej kuchenki.
- Oznacz przewody przed ich odłączeniem. Nie kieruj się wyłącznie kolorem przewodu.
- Odkręć mocowanie minutnika i wyjmij stary mechanizm bez wyginania panelu.
- Porównaj nową część: liczbę i położenie zacisków, długość osi, sposób mocowania, zakres czasu oraz funkcję STOP.
- Zamontuj część w tej samej pozycji, podłącz przewody zgodnie ze zdjęciem i schematem, a następnie załóż panel oraz pokrętło.
- Po ponownym podłączeniu sprawdź działanie pokrętła, odliczanie, sygnał końcowy i — jeśli występuje — rozłączenie pracy piekarnika.
Nie podaję jednej uniwersalnej liczby śrub ani kolejności demontażu panelu, ponieważ Amica stosowała różne konstrukcje kuchenek. W piekarniku do zabudowy dostęp do elementów sterowania może wymagać wysunięcia urządzenia z mebla, dlatego trzeba uwzględnić sposób jego zamocowania i długość przewodu zasilającego.
Opisane czynności serwisowe wymagają doświadczenia, właściwych narzędzi i sprawdzenia braku napięcia. Prace przy urządzeniu podłączonym na stałe, pomiary w obwodach zasilających i kontrolę po naprawie powinien wykonywać wykwalifikowany serwisant lub instalator. Nie uruchamiaj kuchenki z odsłoniętymi zaciskami i nie obchodź zabezpieczeń.
Jak dobrać właściwy minutnik do Amica
Najważniejsza jest zgodność katalogowa z konkretnym wariantem urządzenia, a nie samo podobieństwo zdjęcia. Przed zamówieniem przygotuj:
- model kuchenki;
- kod wyrobu lub Product Code, jeśli znajduje się na tabliczce;
- pełny, 14-cyfrowy numer fabryczny;
- oznaczenie starego mechanizmu, na przykład numer części lub symbol producenta;
- zdjęcie przodu mechanizmu, osi, zacisków i mocowania;
- informację, czy minutnik ma funkcję STOP oraz jaki ma zakres pracy.
W przypadku Amica skrócony model może nie wystarczyć do identyfikacji wariantu. Numer fabryczny z tabliczki znamionowej pomaga rozróżnić wykonania zmieniane w trakcie produkcji. Warto porównać także długość i kształt trzpienia, położenie nakrętki, sposób mocowania oraz rozmieszczenie konektorów.
Nie zakładaj, że identyczne złącze oznacza zgodność elektryczną. Mechanizm może mieć inną kolejność styków, inne działanie w pozycji zerowej albo inną funkcję po zakończeniu odliczania. Przed zakupem odczytaj pełne dane z tabliczki znamionowej i porównaj je z katalogiem części.
FAQ
Czy każdy minutnik Amica wyłącza piekarnik?
Nie. Część mechanizmów tylko odmierza czas i uruchamia sygnał, a część ma styki funkcji STOP sterujące obwodem pracy piekarnika. Potwierdź funkcję konkretnego wariantu na podstawie oznaczenia części i dokumentacji urządzenia.
Piekarnik nie działa, ale minutnik odlicza czas. Czy trzeba go wymienić?
Niekoniecznie. Przyczyną może być przełącznik funkcji, termostat bezpieczeństwa, przewód, zasilanie albo uszkodzenie innego elementu obwodu. Jeśli minutnik zmienia stan styków prawidłowo, trzeba sprawdzić dalszą część toru zasilania zgodnie ze schematem.
Czy można sprawdzić minutnik miernikiem bez wyjmowania go z kuchenki?
Podstawowy pomiar w urządzeniu może być mylący, ponieważ pozostałe elementy tworzą równoległe lub szeregowe ścieżki elektryczne. Wiarygodniejsza kontrola wymaga odłączenia przewodów od minutnika i porównania wyników ze schematem właściwym dla modelu.

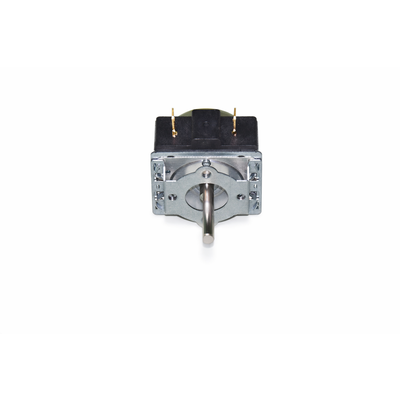

Czy minutnik z funkcją STOP 2 pasuje do każdej kuchenki Amica?
Nie. Oznaczenie funkcji STOP nie zastępuje sprawdzenia modelu, numeru części, mocowania, długości osi i układu styków. Część może być przeznaczona tylko do wybranych modeli.
Czy można naprawić mechaniczny minutnik zamiast go wymienić?
Czyszczenie lub regeneracja styków bywa możliwa, ale wymaga rozebrania mechanizmu i oceny sprężyny, przekładni oraz izolacji. Przy sklejonych stykach lub uszkodzonej przekładni naprawa może nie zapewnić bezpiecznego działania. Nie naprawiaj elementu bez sprawdzenia jego funkcji po montażu.
Jakie dane przesłać do doboru części?
Prześlij zdjęcie tabliczki znamionowej z modelem, kodem wyrobu i 14-cyfrowym numerem fabrycznym oraz zdjęcia starego minutnika, jego zacisków, osi i mocowania. Sam skrócony model lub zdjęcie z podobnym pokrętłem może nie wystarczyć.
