Żarówki, klosze i oprawki oświetlenia do okapów Whirlpool
Żarówki, świetlówki, klosze i oprawki pozwalają naprawić niedziałające, migające lub nierównomierne oświetlenie okapu Whirlpool. Przed zakupem ustal, czy uszkodzone jest źródło światła, jego gniazdo, czy obwód zasilania. Właściwy wariant dobieraj według pełnego 12-cyfrowego numeru serwisowego 12NC, zwykle rozpoczynającego się od 85, oraz parametrów części zamontowanej fabrycznie.
Co może się zepsuć w oświetleniu okapu Whirlpool?
W okapach Whirlpool spotyka się między innymi żarówki z gwintem E14, niskonapięciowe halogeny G4, świetlówki z oddzielnym układem zasilającym oraz kompletne lampy LED. Nie w każdym wykonaniu można wymienić samo źródło światła. W niektórych konstrukcjach LED-y, przewody i obudowa tworzą jeden zespół przeznaczony do wymiany w całości.
Klosz nie tylko rozprasza światło. Osłania lampę i styki przed tłuszczem, parą oraz przypadkowym dotknięciem. Pękniętej, nadtopionej albo zdeformowanej osłony nie należy pozostawiać w urządzeniu, nawet jeśli oświetlenie nadal działa.
Brak światła: od czego zacząć diagnostykę?
Kolejność sprawdzania zależy od tego, czy zgasła jedna lampka, wszystkie lampki, czy razem z oświetleniem przestał działać cały okap.
| Objaw | Możliwe przyczyny | Co sprawdzić | Interpretacja |
| Nie świeci jedna z kilku lampek | przepalone źródło światła, słaby styk, przegrzana oprawka, uszkodzony przewód danej lampy | oględziny, zamiana miejscami dwóch identycznych żarówek, pomiar ciągłości odłączonego źródła | jeśli usterka przechodzi razem z żarówką, podejrzenie pada na nią; jeśli zostaje w tym samym miejscu, trzeba sprawdzić oprawkę i przewody |
| Nie świecą wszystkie lampki, ale wentylator działa | włącznik światła, wspólny przewód, zasilacz lub transformator, sterownik oświetlenia | potwierdzenie sprawności źródeł światła, oględziny złączy i oprawek, kontrola układu zasilającego | jednoczesne uszkodzenie kilku żarówek jest możliwe, ale brak światła po założeniu sprawnych elementów kieruje diagnostykę na wspólną część obwodu |
| Światło miga lub uruchamia się z opóźnieniem | niestabilny styk, zużyta oprawka, niezgodne LED-y, uszkodzony zasilacz lub sterownik | porównanie parametrów lampy z oznaczeniem fabrycznym, kontrola zacisków i śladów przegrzania | miganie nie przesądza o uszkodzeniu modułu; może wynikać z niezgodności źródła LED z istniejącym układem zasilania |
| Żarówka gaśnie po rozgrzaniu | słaby styk rozszerzający się pod wpływem temperatury, przegrzana oprawka, uszkodzenie źródła lub sterownika | oględziny przebarwień, luzu i utraty sprężystości styków po ostygnięciu urządzenia | ponowne świecenie po poruszeniu lampą wskazuje na problem kontaktowy, ale nie powinno być traktowane jako naprawa |
| Nie działa światło ani wentylator | brak zasilania okapu, przewód sieciowy, panel sterowania, filtr przeciwzakłóceniowy lub moduł | sprawdzenie instalacji i reakcji pozostałych funkcji | w takim przypadku zakup żarówki zwykle nie rozwiąże problemu |
Jeśli wentylator reaguje prawidłowo, a nie działa tylko oświetlenie, można zawęzić poszukiwania do lamp, oprawek, ich okablowania, włącznika oraz zasilacza lub sterownika światła. Uszkodzony przycisk albo zespół sterowania znajdziesz w kategorii przełączników i paneli do okapów Whirlpool, natomiast zasilacze i elektroniczne układy wykonawcze mogą należeć do silników, sterowników i modułów.
Jak sprawdzić żarówkę i oprawkę miernikiem?
Przed pomiarem odłącz okap od zasilania, poczekaj na ostygnięcie lamp i wyjmij badany element. Pomiar rezystancji części pozostającej w podłączonym obwodzie może dać mylący wynik przez równoległe połączenia z innymi lampami lub elektroniką.
Żarówka E14 lub halogen G4
Ustaw miernik na test ciągłości albo niski zakres rezystancji. W żarówce E14 przyłóż sondy do dolnego styku i metalowego gwintu, a w halogenie G4 — do obu pinów. Ciągłość i niewielka rezystancja wskazują, że włókno nie jest przerwane. Wynik OL, nieskończoność lub brak sygnału zwykle oznacza przerwany żarnik.
Taki pomiar nie potwierdza jednak prawidłowej pracy pod obciążeniem. Żarówka może mieć uszkodzenie ujawniające się dopiero po rozgrzaniu, a skorodowane piny mogą przewodzić pod sondami, lecz nie stykać stabilnie w oprawce.
Źródło LED
Test omomierzem nie jest uniwersalnym sposobem oceny lampy LED, ponieważ wynik zależy od wewnętrznego prostownika, sterownika i kierunku przyłożenia sond. Brak wskazania nie musi oznaczać uszkodzenia. Bezpieczniejszym testem porównawczym jest zamiana miejscami dwóch identycznych, katalogowo zgodnych lamp, jeśli konstrukcja okapu na to pozwala.

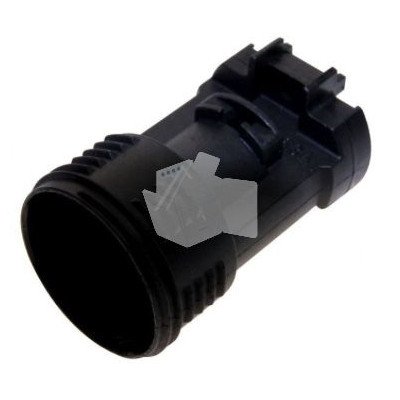

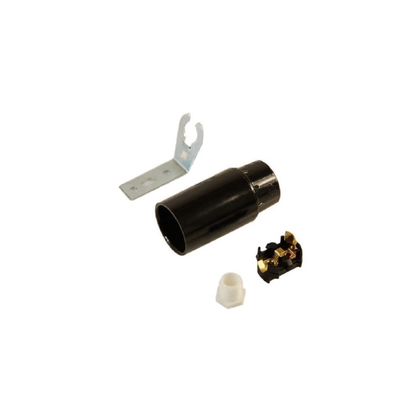

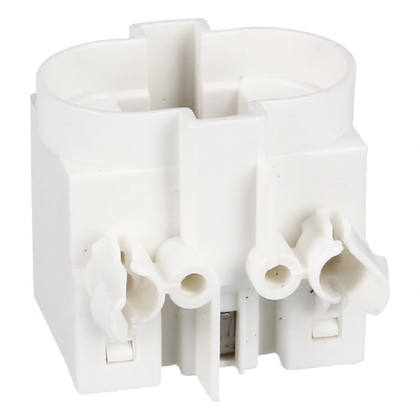

Oprawka
Po odłączeniu jej przewodów sprawdza się osobno ciągłość każdego toru: od zacisku lub złącza do odpowiadającego mu styku lampy. Nie mierzy się „ciągłości oprawki” przez zwarcie obu styków zasilających — między nimi bez żarówki nie powinno być połączenia.
Przebarwienie tworzywa, nadtopienie, ślady łuku elektrycznego, luźny zacisk lub styk, który utracił sprężystość, są podstawą do wymiany oprawki. Samo dogięcie przegrzanego styku może pomóc tylko chwilowo i nie usuwa przyczyny jego osłabienia.
Dlaczego zamiennik LED G4 może nie działać?
Zgodność trzonka i napięcia podanego na opakowaniu nie zawsze wystarcza. Starszy obwód halogenowy może wykorzystywać transformator elektroniczny wymagający minimalnego obciążenia. Dwie diody LED pobierają znacznie mniej mocy niż dwa halogeny, przez co układ może nie wystartować, pulsować lub wyłączać się.
Znaczenie ma również rodzaj napięcia wyjściowego, współpraca ze ściemniaczem i dopuszczalny zakres obciążenia zasilacza. Nie należy dodawać rezystora ani pozostawiać jednego halogenu wyłącznie po to, aby sztucznie obciążyć układ. Takie rozwiązanie wytwarza dodatkowe ciepło i nie potwierdza prawidłowej współpracy elementów.
Przed zastąpieniem halogenu lampą LED sprawdź oznaczenia zasilacza oraz dokumentację konkretnego okapu. Jeżeli producent nie przewidział takiej zamiany, bezpieczniejszy jest montaż źródła zgodnego z wykonaniem fabrycznym albo kompletna, katalogowo dopasowana modernizacja obwodu przez technika.
Jak dostać się do żarówki lub klosza?
W wielu okapach dostęp uzyskuje się od spodu. Niekiedy wystarczy zdjąć osłonę lampy, a w innych modelach najpierw trzeba wyjąć metalowe filtry przeciwtłuszczowe. Klosze mogą być mocowane na zatrzaskach, sprężynach, przez obrót lub na wkręty, dlatego nie należy podważać ich na siłę bez rozpoznania mocowania.
- Odłącz zasilanie okapu i poczekaj, aż lampa oraz klosz ostygną.
- Zabezpiecz płytę grzewczą i załóż rękawice chroniące przed ostrymi krawędziami obudowy.
- Jeśli jest to wymagane, wyjmij filtry, podtrzymując je podczas zwalniania zatrzasków.
- Obejrzyj sposób zamocowania osłony. Podważaj tylko w miejscu przewidzianego wycięcia, jeśli wskazuje je instrukcja danego modelu.
- Przed odłączeniem oprawki lub kompletnej lampy sfotografuj ułożenie przewodów i położenie złączy.
- Po montażu sprawdź, czy klosz jest równomiernie osadzony, a przewody nie dotykają gorących ani ruchomych elementów.
Halogeny kapsułkowe należy chwytać przez czystą, suchą ściereczkę albo rękawiczki. Tłuszcz pozostawiony na szkle tworzy miejscowe przegrzanie i może skrócić trwałość lampy. Żarówki E14 trzeba dokręcić pewnie, lecz bez używania nadmiernej siły, która może uszkodzić gwint oprawki lub oddzielić bańkę od trzonka.
Kiedy potrzebny jest technik?
Pomiar napięcia w pracującym okapie, sprawdzanie wyjścia transformatora lub sterownika i diagnostyka przewodów sieciowych wymagają pracy przy odsłoniętych częściach elektrycznych. Są to czynności dla osoby z odpowiednimi kwalifikacjami, doświadczeniem i przyrządami pomiarowymi.
Technik może sprawdzić, czy napięcie pojawia się na wejściu i wyjściu danego stopnia po włączeniu światła oraz czy układ zachowuje parametry pod obciążeniem. Sam pomiar napięcia bez lampy może być niewystarczający — uszkodzony zasilacz czasem pokazuje wartość pozornie prawidłową bez obciążenia, a zapadającą się po podłączeniu odbiornika.
Opisane pomiary pod napięciem i ingerencja w instalację elektryczną wymagają odpowiednich kwalifikacji, doświadczenia, właściwych narzędzi oraz zabezpieczenia miejsca pracy. Nie są przeznaczone do wykonania przez osobę bez przygotowania.

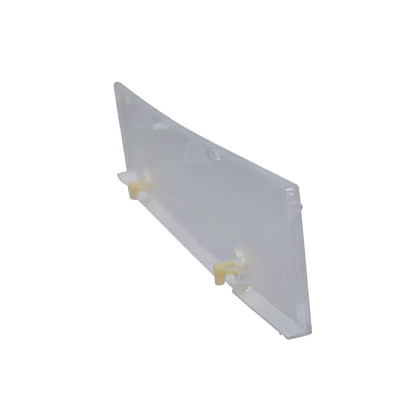

Wymiana i pielęgnacja klosza
Klosz dobiera się według wymiarów, kształtu, rozmieszczenia zaczepów oraz strony montażu. W niektórych okapach lewa i prawa osłona mają inne numery części mimo podobnego wyglądu. Zwróć także uwagę, czy oferowany element jest samą szybką, kloszem z ramką, czy kompletną lampką z oprawką i przewodami.
Osłonę czyść po ostygnięciu, miękką ściereczką i łagodnym środkiem odtłuszczającym. Nie używaj metalowych skrobaków ani materiałów ściernych. Gorącego szkła nie polewaj zimną wodą. Po myciu dokładnie osusz klosz przed ponownym montażem, aby wilgoć nie dostała się do styków.
Jak dobrać oświetlenie do okapu Whirlpool?
Podstawą doboru jest pełny numer serwisowy 12NC, często 12-cyfrowy i rozpoczynający się od 85. Odczytaj go z tabliczki znamionowej, zwykle dostępnej po wyjęciu filtrów przeciwtłuszczowych lub umieszczonej wewnątrz korpusu. Nie należy mylić numeru serwisowego z numerem seryjnym urządzenia.
Przy wyborze porównaj:
- numer katalogowy starej części, jeśli jest czytelny;
- trzonek lub gwint, na przykład E14, G4 albo G23;
- napięcie, moc i rodzaj źródła światła;
- wymiary lampy i dostępną przestrzeń pod kloszem;
- typ oraz rozmieszczenie złączy kompletnej lampy LED;
- wymiary, zaczepy i stronę montażu klosza;
- sposób mocowania i temperaturę pracy oprawki.
Sama nazwa handlowa okapu lub podobieństwo na zdjęciu nie potwierdzają zgodności. Ten sam model może występować w kilku wersjach produkcyjnych z innym oświetleniem. Jeżeli oznaczenia są nieczytelne, przygotuj zdjęcie tabliczki znamionowej, całej starej części, złącza i mocowania.
FAQ – oświetlenie okapów Whirlpool
Czy brak światła oznacza przepaloną żarówkę?
Nie. Jeśli nie świeci jedna lampka, warto zacząć od jej sprawdzenia. Brak wszystkich świateł może także oznaczać uszkodzenie wspólnego przewodu, włącznika, zasilacza albo sterownika.
Czy halogen G4 można zawsze zastąpić LED-em G4?
Nie. Trzeba uwzględnić napięcie AC lub DC, minimalne obciążenie transformatora, współpracę ze ściemniaczem, wymiary lampy i temperaturę wewnątrz oprawy. Identyczny trzonek nie gwarantuje prawidłowego działania.
Dlaczego nowa żarówka działa w jednej oprawce, a w drugiej nie?
Taki wynik wskazuje na oprawkę, jej przewody lub rozdział zasilania, a nie na samą żarówkę. Należy szukać luzu, korozji, nadtopienia i przerwy w konkretnym torze przewodzącym.
Czy można używać okapu z pękniętym kloszem?
Nie jest to zalecane. Pęknięta osłona może się rozpaść pod wpływem temperatury i gorzej chroni styki przed tłuszczem oraz wilgocią. Nowy klosz musi odpowiadać wymiarom, mocowaniu i stronie montażu.
Gdzie znaleźć numer potrzebny do doboru części Whirlpool?
Numer serwisowy 12NC znajduje się na tabliczce znamionowej okapu, często wewnątrz urządzenia lub za filtrami przeciwtłuszczowymi. Do doboru przepisz pełny numer wraz ze wszystkimi cyframi.
