Pola do płyt indukcyjnych Amica
Pola do płyt indukcyjnych Amica odpowiadają za wytwarzanie pola magnetycznego ogrzewającego naczynie. Ich usterkę może sugerować brak grzania lub wykrywania garnka, ale podobne objawy powodują także czujnik temperatury, złącza i moduł mocy. Przed zakupem porównaj numer części oraz podaj model, kod wyrobu i 14-cyfrowy numer fabryczny urządzenia.
Jak działa pole indukcyjne i co obejmuje część?

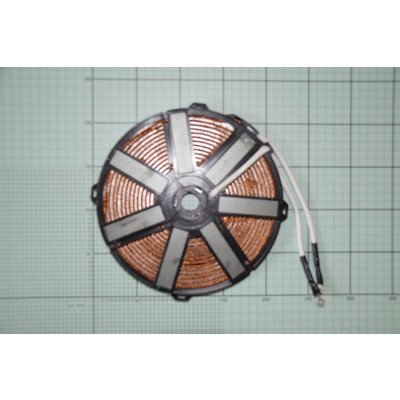

Pole indukcyjne nie jest klasyczną grzałką oporową. Jego zasadniczym elementem jest płaska cewka z przewodu miedzianego, zasilana przez układ falownika prądem o wysokiej częstotliwości. Powstające pole magnetyczne wywołuje prądy w ferromagnetycznym dnie naczynia i to garnek, a nie sama cewka, jest bezpośrednio ogrzewany.
Zespół pola może obejmować również czujnik temperatury, uchwyty, izolatory, przewody i złącza. W płytach Amica występują pola o różnych średnicach, mocach i konstrukcjach, a także zespoły łączące dwie cewki. Szkło ceramiczne oraz moduł mocy są odrębnymi podzespołami, mimo że ich awarie mogą dawać podobne objawy.
Czy brak grzania oznacza uszkodzoną cewkę?
Nie. Przed demontażem wykonaj próbę z naczyniem, które jest prawidłowo wykrywane przez inne pole tej samej płyty. Dno powinno być płaskie, dostatecznie duże i zawierać materiał przyciągany przez magnes. Zbyt mały obszar ferromagnetyczny może powodować słabe grzanie albo brak detekcji garnka.
| Objaw | Co może być przyczyną | Jak zawęzić diagnozę |
| Jedno pole nie wykrywa sprawnego garnka | cewka, czujnik pola, przewody, złącze lub tor modułu mocy | sprawdź ten sam garnek na innym polu, a następnie obejrzyj połączenia i wykonaj pomiary odłączonego zespołu |
| Pole wykrywa garnek, lecz nie grzeje | obwód rezonansowy, IGBT, sterowanie modułu, złącze albo cewka | sam brak kodu błędu nie wskazuje cewki; potrzebne jest porównanie badanego toru z działającym |
| Płyta sygnalizuje obecność garnka mimo pustego pola | układ detekcji obciążenia lub elektronika sterująca | taki objaw nie jest wystarczającą podstawą do zakupu pola; jeśli sprawna cewka nie zmienia zachowania, podejrzenie przesuwa się na moduł |
| Pole wyłącza się po rozgrzaniu | przegrzewanie, niewłaściwy odczyt czujnika, niedrożna wentylacja, wentylator lub połączenie wrażliwe na temperaturę | sprawdź chłodzenie i czujnik; automatyczne ograniczenie mocy lub czasu pracy może być normalną funkcją |
| Nie działa cała para pól | brak części zasilania albo wspólny moduł mocy | awaria dwóch pól korzystających ze wspólnego toru częściej wymaga diagnostyki elektroniki niż wymiany obu cewek |
| Płyta wybija zabezpieczenie instalacji | zwarcie w płycie, module, filtrze lub przyłączu, ewentualnie problem instalacji | nie włączaj jej ponownie na próbę; pomiar izolacji i obwodu mocy powinien wykonać serwisant lub elektryk |
Symbol H zwykle informuje o cieple resztkowym, a nie o przerwanym polu. Wyłączenie strefy może też wynikać z ograniczenia czasu pracy albo przekroczenia temperatury. Znaczenie komunikatów E i innych kodów trzeba odczytywać z instrukcji konkretnego modelu — ten sam symbol nie musi oznaczać identycznej usterki w każdej konstrukcji.
Jak sprawdzić cewkę pola indukcyjnego?
Pomiary wykonuje się po odłączeniu urządzenia od instalacji i odseparowaniu przewodów badanego pola od modułu. Pomiar przez elektronikę może prowadzić do błędnej interpretacji. W obwodzie płyty znajdują się kondensatory, które mogą zachować niebezpieczne napięcie po wyłączeniu zasilania.
Opisane czynności serwisowe wymagają kwalifikacji, doświadczenia, właściwych narzędzi oraz potwierdzenia braku niebezpiecznego napięcia. Nie są przeznaczone do wykonania przez osobę bez przygotowania.
Oględziny
Po uzyskaniu dostępu warto sprawdzić:
- przebarwienia, nadtopienia i zapach przegrzanej izolacji;
- pęknięcia albo przetarcia przewodu cewki;
- luźne, utlenione lub nadpalone złącza;
- stan izolatorów i punktów podparcia;

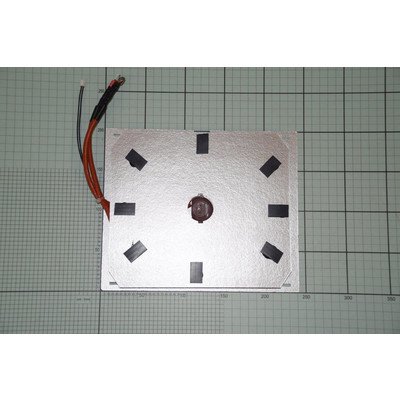

- osadzenie czujnika temperatury w środkowej części pola;
- ślady zalania oraz przewody przyciśnięte obudową.
Miejscowe przegrzanie złącza nie zawsze wymaga wymiany całej cewki, ale naprawa przewodu lub zacisku musi zachować fabryczną izolację, obciążalność prądową i odporność temperaturową. Prowizoryczne skręcanie przewodów jest niedopuszczalne.
Pomiar ciągłości uzwojenia
Omomierz podłącz do odłączonych zacisków samej cewki. Uzwojenie wykonane z grubego przewodu ma małą rezystancję, dlatego od wyniku trzeba odjąć opór przewodów pomiarowych. Nie należy stosować jednej uniwersalnej wartości dla wszystkich pól.
- Przerwa w obwodzie wskazuje na zerwane uzwojenie, wypalone złącze lub uszkodzony przewód.
- Wynik podobny do zgodnej konstrukcyjnie, sprawnej cewki potwierdza jedynie ciągłość i brak wyraźnej różnicy rezystancji.
- Niska rezystancja nie potwierdza pełnej sprawności. Zwykły multimetr nie ocenia zachowania cewki i obwodu rezonansowego przy wysokiej częstotliwości ani usterki pojawiającej się dopiero pod obciążeniem.
Sprawdza się także brak połączenia elektrycznego między uzwojeniem a metalowym stelażem. Test multimetrem może ujawnić zwarcie, ale nie zastępuje profesjonalnego pomiaru rezystancji izolacji przy napięciu dobranym do konstrukcji urządzenia.
Kontrola czujnika temperatury
Czujnik umieszczony przy polu należy mierzyć oddzielnie od cewki i elektroniki. W temperaturze otoczenia porównaj jego rezystancję z czujnikiem takiego samego typu przy sprawnym, zimnym polu. Podczas łagodnego ogrzewania wartość powinna zmieniać się płynnie, bez przerw i gwałtownych skoków.
Dokładna rezystancja zależy od charakterystyki zastosowanego czujnika oraz temperatury pomiaru. Dlatego przypadkowa wartość znaleziona dla innego modelu nie stanowi kryterium wymiany. Poprawny pomiar na zimno nie wyklucza przerwy pojawiającej się po rozgrzaniu.
Próba porównawcza z drugim polem
W niektórych płytach technik może zamienić miejscami dwa identyczne zespoły pól lub ich sygnały pomiarowe. Taka próba ma sens wyłącznie po potwierdzeniu zgodności cewek, czujników i połączeń.
Jeżeli usterka przeniesie się razem z polem, podejrzany jest jego zespół. Gdy pozostanie na tej samej pozycji płyty, należy diagnozować przewody, obwód rezonansowy i moduł sterujący. Próba nie jest bezpieczna przy polach różniących się mocą, konstrukcją lub przypisaniem złączy.
Jak uzyskać dostęp do pola i je wymienić?
W płycie do zabudowy zwykle trzeba odłączyć ją na stałe od instalacji, wyjąć z blatu i zdjąć element obudowy umożliwiający dostęp od spodu. W kuchni wolnostojącej droga dostępu może prowadzić przez unoszony lub demontowany zespół płyty. Dokładna kolejność zależy od wykonania urządzenia, dlatego należy korzystać z dokumentacji właściwej dla modelu.
Podczas demontażu trzeba podeprzeć szkło i nie przenosić obciążeń na jego krawędzie. Przed rozłączeniem wykonaj zdjęcia i oznacz przewody cewki oraz czujnika. Zachowaj oryginalne izolatory, przekładki i prowadzenie przewodów, jeżeli nie są częścią nowego zespołu.
Przy montażu sprawdź, czy:
- pole jest ustawione centralnie względem oznaczonej strefy;
- czujnik prawidłowo przylega w przewidzianym miejscu;
- izolacja nie została przycięta ani uwięziona pod mocowaniem;
- przewody nie dotykają radiatorów, wentylatora i ostrych krawędzi;
- złącza są wsunięte do końca i nie mają luzu;
- elementy wentylacji oraz kanały powietrza pozostają drożne.
Po złożeniu technik powinien sprawdzić instalację ochronną, izolację i działanie pola z odpowiednim naczyniem. Nie uruchamiaj płyty z odsłoniętą elektroniką bez procedury serwisowej i wyposażenia do bezpiecznych pomiarów.
Jak dobrać właściwe pole indukcyjne Amica?
Sama średnica cewki, moc podana w nazwie albo podobne złącze nie gwarantują zgodności. Dwa wizualnie zbliżone pola mogą mieć inny czujnik, mocowanie, liczbę wyprowadzeń, charakterystykę obwodu rezonansowego lub przeznaczenie do innej wersji modułu.
Przy doborze porównaj przede wszystkim:
- katalogowy numer części;
- średnicę i pozycję montażową pola;
- moc nominalną oraz wariant z funkcją Booster;
- pojedynczą albo zespoloną konstrukcję cewek;
- liczbę, układ i wykonanie złączy;
- rodzaj czujnika temperatury;
- uchwyty, izolatory i rozstaw mocowań;
- zgodność z konkretnym wariantem urządzenia.
Dla urządzeń Amica przygotuj model, kod wyrobu i pełny 14-cyfrowy numer fabryczny z tabliczki znamionowej lub karty gwarancyjnej. Na ich podstawie można sprawdzić właściwy wariant katalogowy. Jeżeli identyfikacja urządzenia budzi wątpliwości, przejdź do kategorii pól grzewczych Amica i upewnij się, czy sprzęt wykorzystuje pole indukcyjne, ceramiczne oporowe czy żeliwne.
FAQ – pola do płyt indukcyjnych Amica
Czy niesprawne pole indukcyjne zawsze trzeba wymienić?
Nie. Jeśli uzwojenie i czujnik są sprawne, przyczyną może być luźne złącze, przerwany przewód, przegrzewanie lub usterka modułu mocy. Zakup pola ma uzasadnienie po wykazaniu uszkodzenia jego zespołu albo potwierdzeniu zgodności przez próbę porównawczą.
Czy cewkę można sprawdzić zwykłym multimetrem?
Można wykryć przerwę, wyraźne zwarcie do metalowego stelaża i porównać czujniki temperatury. Taki pomiar nie potwierdza jednak poprawnej pracy obwodu przy wysokiej częstotliwości i pod obciążeniem.
Dlaczego pole nie wykrywa tylko jednego garnka?
Przyczyną może być zbyt mała średnica ferromagnetycznej części dna, jego nierówność lub materiał nieodpowiedni do indukcji. Jeżeli to samo naczynie działa na drugim polu o podobnym rozmiarze, należy rozpocząć diagnostykę danego pola i jego elektroniki.
Czy pole o tej samej średnicy i mocy będzie pasować?
Nie musi. Znaczenie mają również czujnik, obwód rezonansowy, złącza, mocowania oraz wersja modułu. Podstawą doboru jest numer części i zgodność katalogowa według pełnych danych urządzenia.
Czy po wymianie pola potrzebne jest programowanie?
Sama cewka z właściwym czujnikiem zwykle nie przechowuje konfiguracji, ale niektóre konstrukcje mogą wymagać kontroli ustawienia, procedury testowej albo kalibracji całej płyty. Nie należy uruchamiać przypadkowej procedury znalezionej dla innego modelu.
