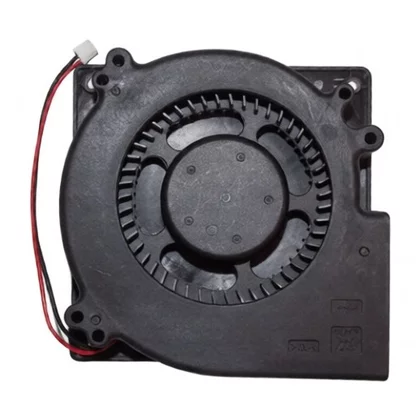

Wentylatory chłodzące płyt Amica
Wentylatory chłodzące do płyt Amica odprowadzają ciepło z radiatorów i elektroniki mocy. Ich usterkę może sygnalizować terkotanie, brak przepływu powietrza albo wyłączanie pól po rozgrzaniu, ale podobne objawy powodują też niedrożna wentylacja, czujnik temperatury lub moduł. Część dobieraj według modelu, kodu wyrobu i 14-cyfrowego numeru fabrycznego.
Jak działa chłodzenie płyty grzewczej Amica?
Wentylator chłodzący wymusza przepływ powietrza przez radiatory i okolice modułu mocy. Nie należy mylić go z wentylatorem termoobiegu piekarnika ani z wentylatorem chłodzącym obudowę piekarnika. Jeśli problem dotyczy urządzenia pod płytą, odpowiednie części znajdują się w kategorii wentylatorów chłodzących piekarników Amica.
W wielu konstrukcjach wentylator płyty jest sterowany zależnie od temperatury lub obciążenia. Może więc uruchomić się dopiero po rozgrzaniu elektroniki, zwiększać obroty podczas pracy z dużą mocą i działać jeszcze przez pewien czas po wyłączeniu pól. Sam brak obrotów bezpośrednio po uruchomieniu zimnej płyty nie potwierdza awarii.
Objawy uszkodzenia wentylatora i inne możliwe przyczyny
| Objaw | Co może być przyczyną | Co sprawdzić | Jak rozumieć wynik |
| Płyta działa na zimno, lecz po rozgrzaniu ogranicza moc, resetuje się lub wyłącza pola | Zatrzymany wentylator, słaby przepływ powietrza, zasłonięte kanały, błędny odczyt temperatury albo usterka modułu | Wloty i wyloty powietrza, swobodę wirnika, rzeczywisty przepływ oraz działanie wentylatora po nagrzaniu | Brak chłodzenia uzasadnia dalszą kontrolę wentylatora i jego zasilania. Sprawny wentylator nie wyklucza niedrożnej zabudowy ani usterki czujnika |
| Słychać terkotanie, szuranie lub cykliczne stukanie | Zanieczyszczenie, pęknięta lub ocierająca łopatka, zużycie łożyska, luźna obudowa albo przewód dotykający wirnika | Oględziny po odłączeniu zasilania oraz ostrożne obrócenie wirnika | Opór, wyczuwalny luz, ocieranie lub uszkodzona łopatka wskazują na problem mechaniczny. Wibracje mogą jednak pochodzić również z mocowania osłony |
| Wentylator słychać, ale z kanału prawie nie wypływa powietrze | Zablokowany kanał, zabrudzenie, nieprawidłowo osadzony wirnik lub ograniczony dopływ powietrza pod płytą | Drożność całej drogi powietrza, a nie tylko sam obrót silnika | Obracający się silnik nie oznacza jeszcze skutecznego chłodzenia radiatora |
| Wentylator nie włącza się nawet po silnym rozgrzaniu | Uszkodzony wentylator, przerwane złącze, brak sterowania, czujnik temperatury lub obwód na module | Najpierw wirnik i wiązkę, następnie test samego wentylatora oraz sygnału sterującego | Jeśli wentylator działa poza urządzeniem, zakup nowego nie rozwiąże usterki czujnika, połączeń lub modułu |
| Wentylator długo pracuje z dużą prędkością | Wysoka temperatura po intensywnym gotowaniu, ograniczona wentylacja zabudowy, nieprawidłowy odczyt czujnika albo sterowanie modułu | Czy obroty spadają po ostygnięciu oraz czy kanały nie są zasłonięte | Praca po wyłączeniu pól może być normalna. Niepokojący jest brak reakcji na ostygnięcie lub nietypowa praca już od zimnego startu |
Odgłos wentylatora podczas gotowania sam w sobie nie oznacza usterki. Dźwięk zależny od użytego naczynia, występujący tylko przy dużej mocy i zanikający po zmianie garnka, może pochodzić z cewek oraz warstwowego dna naczynia. Hałas mechaniczny wentylatora jest zwykle słyszalny także bez zmiany garnka i dochodzi z kanału chłodzącego.
Co sprawdzić przed zamówieniem części?
1. Wentylację zabudowy
Sprawdź, czy otwory przewidziane w instrukcji konkretnej płyty nie zostały zasłonięte przez tylną ściankę szafki, szufladę, izolację, przewody lub urządzenie zamontowane poniżej. Płyta może się przegrzewać mimo sprawnego wentylatora, jeśli zasysa już nagrzane powietrze albo nie ma drogi jego odprowadzenia.
Nie należy samodzielnie wycinać dodatkowych otworów bez porównania zabudowy z rysunkiem montażowym urządzenia. Wymagane odstępy i kierunek obiegu powietrza zależą od modelu oraz od tego, czy pod płytą znajduje się piekarnik.
2. Wirnik, mocowanie i zanieczyszczenia
Po bezpiecznym odłączeniu urządzenia sprawdź, czy łopatki są kompletne, nic ich nie blokuje, a przewody nie wchodzą w obszar pracy wirnika. Obróć wirnik bez używania siły. Powinien poruszać się bez ocierania o obudowę; lekko skokowy ruch może wynikać z konstrukcji silnika i nie zawsze oznacza zużycie łożysk.
Kurz można usunąć miękkim pędzlem i kontrolowanym strumieniem powietrza. Nie rozpędzaj wirnika sprężonym powietrzem do bardzo wysokich obrotów i nie smaruj przypadkowym preparatem silnika, który nie jest przeznaczony do obsługi serwisowej.
3. Złącze i wiązkę
Obejrzyj wtyk wentylatora, przewody i gniazdo na module. Szukaj wysuniętych styków, śladów przegrzania, korozji, pęknięć przewodu oraz połączeń poluzowanych przez drgania. Przed rozłączeniem wykonaj zdjęcie przebiegu wiązki. Podczas montażu musi ona wrócić do uchwytów i pozostać z dala od radiatora, cewek oraz wirnika.
Jak sprawdzić wentylator miernikiem?
Przed pomiarem odłącz wtyczkę wentylatora od modułu. Pomiar wykonany przez elektronikę sterującą może dać wynik pochodzący z innych elementów obwodu.
Pomiar rezystancji i ciągłości
W prostym silniku pomiar może ujawnić całkowitą przerwę lub zwarcie, lecz nie potwierdza pracy pod obciążeniem. W wentylatorach z wewnętrzną elektroniką wynik bywa niestabilny, zależy od polaryzacji miernika albo jest nieprzydatny diagnostycznie. Nie istnieje jedna prawidłowa rezystancja dla wszystkich wentylatorów płyt Amica.
Dlatego:
- odczyt nieskończony nie zawsze jest dowodem przerwanego uzwojenia, jeśli wentylator ma elektroniczny sterownik;
- niski lub zmienny odczyt nie potwierdza, że silnik osiąga właściwe obroty;
- wynik trzeba oceniać według budowy, liczby przewodów i dokumentacji konkretnego wariantu.
Próba z zewnętrznym zasilaniem
Napięcie znamionowe odczytaj z etykiety wentylatora. Nie zakładaj, że każdy egzemplarz jest zasilany napięciem 12 V ani że kolory przewodów mają uniwersalne znaczenie. Wersje dwu-, trzy- i wieloprzewodowe mogą mieć osobne wejście sterujące lub wyjście informacji o obrotach.
Próbę można wykonać wyłącznie po potwierdzeniu napięcia, rodzaju zasilania, polaryzacji i funkcji pinów. Zasilacz powinien mieć ograniczenie prądowe. Uruchomienie wentylatora poza płytą potwierdza zdolność silnika do obrotu, lecz nie sprawdza wydajności w kanale ani współpracy ze sterowaniem urządzenia.
Pomiar zasilania podczas pracy
Jeżeli sprawny w próbie zewnętrznej wentylator nie uruchamia się w płycie, technik może sprawdzić napięcie i sygnał sterujący na złączu podczas wymuszonego testu serwisowego lub w warunkach przewidzianych przez dokumentację modelu.
- Prawidłowe sterowanie obecne na złączu, lecz brak obrotów, kieruje podejrzenie na wentylator, jego styki albo wiązkę.
- Brak sterowania nie dowodzi uszkodzenia wentylatora. Przyczyną może być czujnik temperatury, obwód sterujący, zasilacz pomocniczy lub moduł mocy.
- Krótkie sprawdzenie zimnej płyty może być niemiarodajne, ponieważ sterownik nie musi jeszcze żądać chłodzenia.
Pomiar w pracującym urządzeniu i testy odsłoniętej elektroniki są przeznaczone dla wykwalifikowanego serwisanta. W płycie występuje niebezpieczne napięcie, a obwody mogą pozostawać naładowane po odłączeniu zasilania. Czynności wymagają właściwej procedury, przyrządów i zabezpieczenia urządzenia.
Dlaczego sprawny wentylator może się nie włączać?
Sterownik może uzależniać jego pracę od odczytu czujnika NTC, czyli termistora zmieniającego rezystancję wraz z temperaturą. Usterka czujnika, jego połączeń lub lutów może sprawić, że moduł nie otrzyma prawidłowej informacji o nagrzaniu.
NTC bada się po odłączeniu odpowiedniej części obwodu, obserwując, czy rezystancja zmienia się płynnie podczas kontrolowanej zmiany temperatury. Pomiar wlutowanego czujnika może być zafałszowany przez elementy połączone równolegle. Nie należy przyjmować jednej wartości pokojowej dla wszystkich płyt Amica — charakterystyka zależy od zastosowanego czujnika i rodziny modułu.
Brak chłodzenia może też wynikać z uszkodzenia zasilacza pomocniczego, elementu wykonawczego sterującego wentylatorem, ścieżki, złącza lub oprogramowania modułu. Z tego powodu wymiana wentylatora „na próbę” nie jest właściwym następnym krokiem, jeżeli silnik został już poprawnie sprawdzony.
Dostęp do wentylatora i wymiana
W płycie do zabudowy wentylator znajduje się pod szkłem, obok elektroniki mocy i radiatorów. Dostęp zazwyczaj wymaga wyjęcia płyty z blatu i zdjęcia dolnej osłony. W kuchniach wolnostojących z płytą indukcyjną konstrukcja jest inna — dostęp może prowadzić przez osłony górne, tylne lub boczne, zgodnie z dokumentacją danego wykonania.
Przed rozpoczęciem prac:
- Odłącz obwód płyty właściwym zabezpieczeniem i potwierdź brak napięcia odpowiednim przyrządem. Wyłączenie panelu dotykowego nie odłącza zasilania.
- Poczekaj, aż pola i elementy wewnętrzne ostygną. Postępuj według procedury serwisowej dotyczącej obwodów magazynujących energię.
- Zabezpiecz szkło przed naprężeniem, uderzeniem i podparciem w jednym punkcie. Nie podważaj płyty narzędziem opartym o krawędź szkła.
- Przed odłączeniem zrób zdjęcia wtyczek, prowadzenia przewodów, położenia osłon i kierunku przepływu powietrza.
- Odłącz złącze, zwalniając jego blokadę, a nie ciągnąc za przewody. Następnie zdejmij mocowania wentylatora.
Nową część zamontuj w tej samej orientacji. Sprawdź oznaczenie kierunku przepływu, położenie kanału, uszczelek i osłon. Przewody umieść w fabrycznych uchwytach. Pozostawienie luźnej wiązki przy wirniku może doprowadzić do ponownej awarii natychmiast po uruchomieniu.
Po naprawie trzeba odtworzyć wszystkie elementy kierujące powietrzem. Test bez dolnej osłony nie zawsze odzwierciedla temperaturę i wydajność chłodzenia po zabudowaniu płyty.
Jak dobrać właściwy wentylator do płyty Amica?
Same wymiary, podobna obudowa lub pasująca wtyczka nie potwierdzają zgodności. Wentylatory o wymiarach 120 × 120 mm mogą różnić się napięciem, poborem prądu, wydajnością, liczbą przewodów, sygnałem sterującym, rozstawem mocowań oraz kierunkiem tłoczenia powietrza. Istotne jest również wykonanie modułu zastosowanego w danej serii urządzenia.
Do doboru przygotuj:
- pełny model urządzenia;
- kod wyrobu;
- 14-cyfrowy numer fabryczny;
- oznaczenie i numer części ze starego wentylatora, jeśli etykieta jest czytelna;
- zdjęcie złącza, mocowań i całej tabliczki znamionowej urządzenia.
Tabliczka płyty do zabudowy znajduje się zwykle na spodzie wyrobu. Jeżeli nie da się jej odczytać bez demontażu, sprawdź kartę gwarancyjną lub dokumentację pozostawioną po montażu. W kuchni wolnostojącej tabliczka może znajdować się z tyłu obudowy.
Nie zamawiaj części wyłącznie według skróconej nazwy modelu. Dwa urządzenia o podobnym oznaczeniu handlowym mogą mieć inną elektronikę i inny wentylator. Najbezpieczniejszym następnym krokiem jest porównanie modelu, kodu wyrobu i pełnego numeru fabrycznego z wykazem zgodności katalogowej.
FAQ – wentylatory chłodzące płyt Amica
Czy wentylator powinien ruszyć od razu po włączeniu płyty?
Nie w każdym modelu. Sterownik może uruchamiać wentylator dopiero po wzroście temperatury, przy większym obciążeniu albo w określonym trybie pracy. Brak obrotów zimnej płyty nie wystarcza do rozpoznania usterki.
Czy głośny wentylator trzeba od razu wymienić?
Najpierw sprawdź, czy wirnika nie blokuje zabrudzenie lub przewód, czy łopatki nie ocierają i czy obudowa jest prawidłowo zamocowana. Wymiana jest uzasadniona przy uszkodzonym wirniku, nadmiernym luzie, zatarciu albo hałasie pochodzącym z silnika.
Czy wyłączanie pól oznacza uszkodzony wentylator?
Nie. Podobny objaw mogą wywołać zasłonięte otwory wentylacyjne, niewłaściwa zabudowa, czujnik temperatury, połączenia elektryczne lub moduł. Trzeba potwierdzić brak przepływu oraz ustalić, czy wentylator otrzymuje właściwe sterowanie.
Czy wentylator można sprawdzić omomierzem?
Pomiar może wykryć niektóre uszkodzenia prostego silnika, ale w wentylatorze z elektroniką nie daje jednoznacznej oceny. Nawet prawidłowo wyglądająca rezystancja nie potwierdza rozruchu, obrotów ani wydajności pod obciążeniem.
Dlaczego nowy wentylator nie działa po podłączeniu?
Może być niezgodny elektrycznie, mieć inne przypisanie pinów lub wymagać innego sygnału sterującego. Możliwy jest także brak zasilania ze strony modułu, uszkodzona wiązka albo błędny odczyt temperatury. Nie należy zmieniać kolejności przewodów bez potwierdzonego schematu.
Jakie dane są potrzebne do zamówienia części?
Dla urządzeń Amica przygotuj model, kod wyrobu i pełny 14-cyfrowy numer fabryczny. Warto dodać zdjęcie tabliczki znamionowej oraz oznaczeń starego wentylatora, ale numer z samego silnika nie zastępuje identyfikacji urządzenia.
