Kable do pralek Amica
Kable do pralek Amica obejmują przewody zasilające, wewnętrzne wiązki i przewody ochronne łączące podzespoły urządzenia. Ich usterka może powodować brak zasilania, przerywaną pracę, błędy lub wyzwalanie zabezpieczeń, ale podobne objawy dają też filtr przeciwzakłóceniowy i inne części. Przewód dobieraj według modelu, kodu wyrobu oraz 14-cyfrowego numeru fabrycznego pralki.
Jakie przewody znajdują się w pralce Amica?

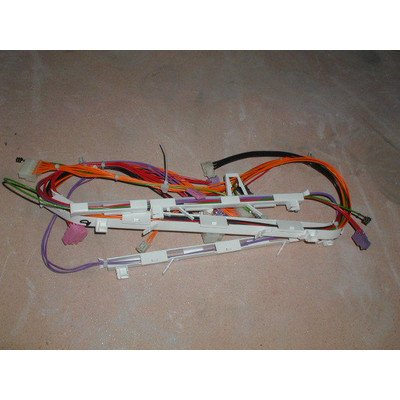

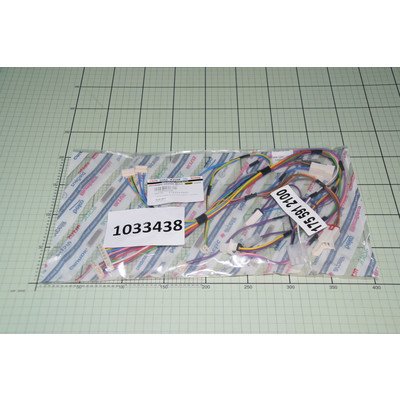

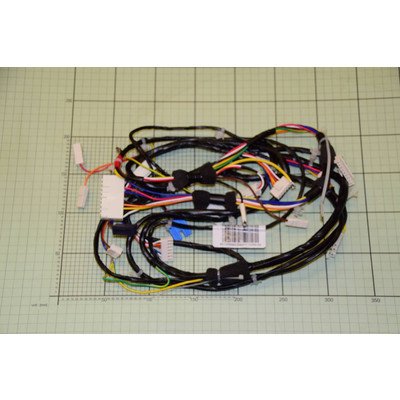

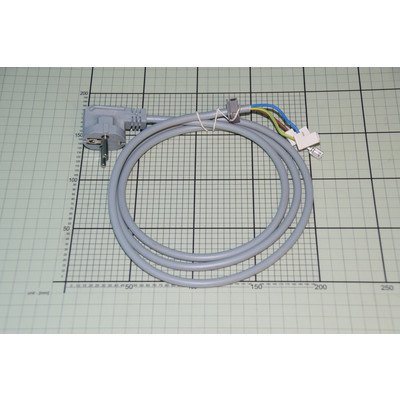

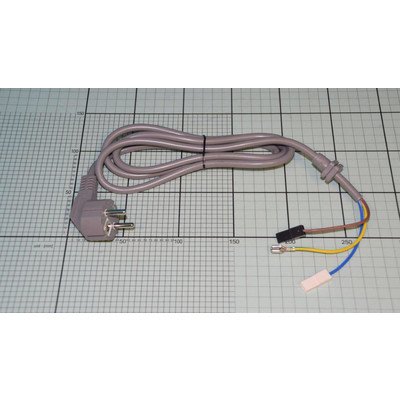

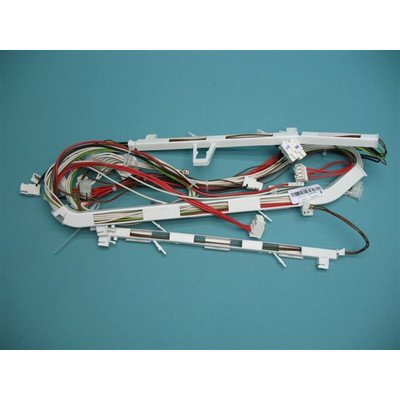

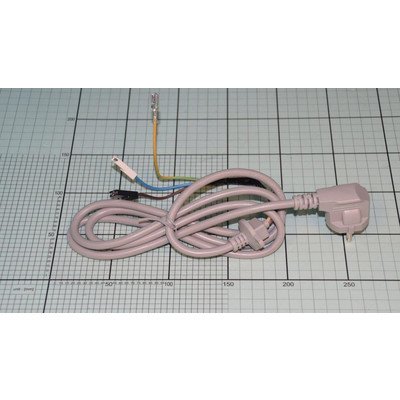

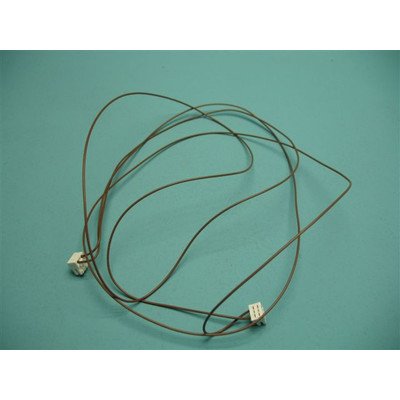

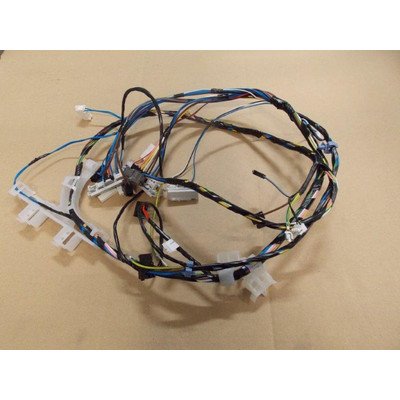

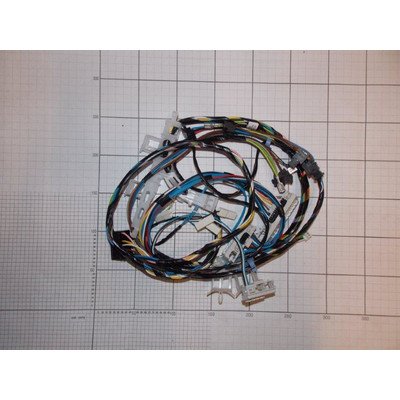

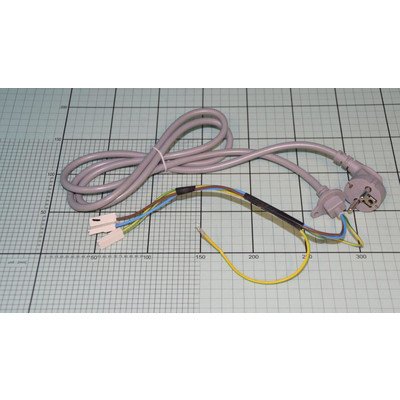

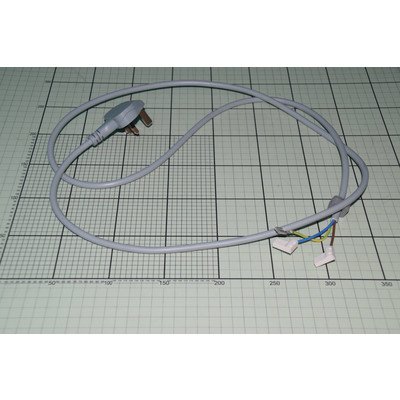

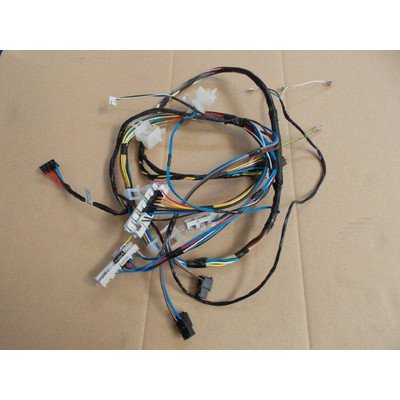

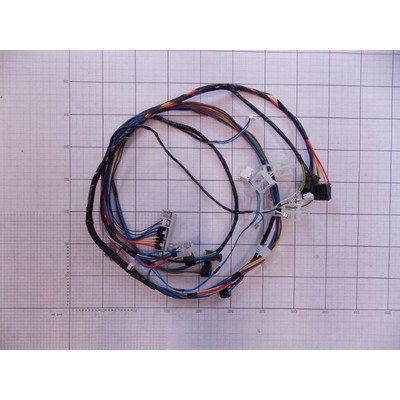

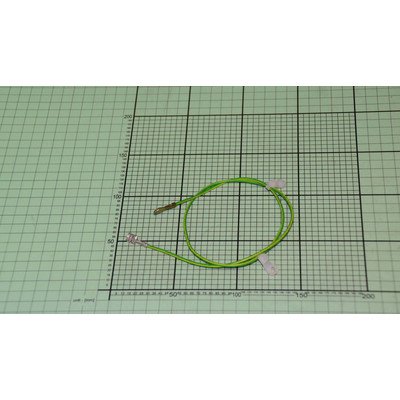

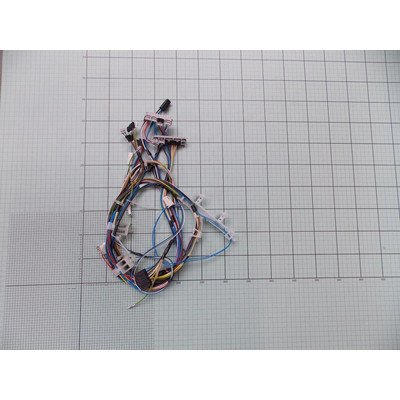

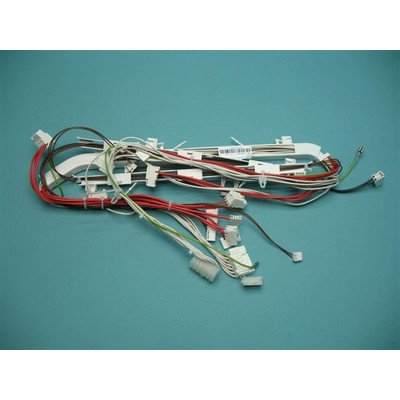

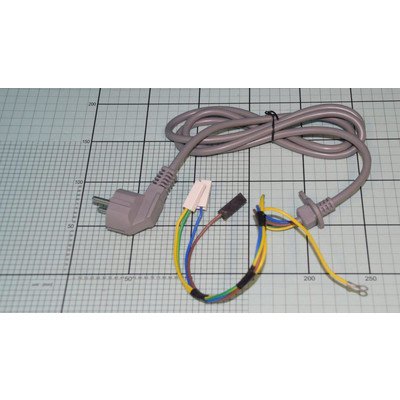

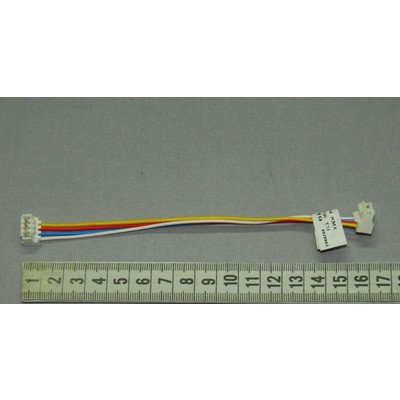

W tej kategorii mieszczą się przede wszystkim kompletne przewody zasilające oraz wewnętrzne wiązki elektryczne. Wiązka może łączyć moduł sterujący między innymi z silnikiem, blokadą drzwi, pompą, grzałką, elektrozaworem, czujnikami lub panelem obsługi. Występują również krótsze przewody ochronne i połączenia między płytkami elektroniki.
Poszczególne wykonania mogą wyglądać podobnie, lecz różnić się długością odgałęzień, przekrojem żył, układem pinów, mocowaniem, liczbą złączy albo przebiegiem przewodu. Nie należy traktować węża wodnego ani opaski mocującej jako zamiennika przewodu, nawet jeśli taki element znalazł się omyłkowo w listingu.
Jakie objawy może powodować uszkodzony kabel lub wiązka?
| Objaw | Co może być przyczyną | Co sprawdzić najpierw |
| Pralka nie reaguje i nie świeci wyświetlacz | gniazdo, wtyczka, przewód zasilający, filtr przeciwzakłóceniowy, włącznik lub zasilanie modułu | zasilanie gniazda, stan wtyczki i kabla, połączenie przewodu z filtrem oraz dalszy tor zasilania |
| Pralka wyłącza się po poruszeniu obudową albo podczas wirowania | pęknięta żyła, luźny terminal, wiązka ocierająca o ruchomy element | miejsca zgięcia, przepust kabla, uchwyty wiązki, złącza silnika i modułu |
| Bęben nie obraca się lub pracuje nieregularnie | wiązka silnika, złącze, szczotki, tachoprądnica, silnik albo sterownik | stan złącza i przewodów silnika, a następnie badania właściwe dla zastosowanego napędu |
| Nie działa pompa, grzałka, zawór lub blokada | przerwa w przewodzie, wypalony styk, uszkodzony podzespół albo sterowanie | ciągłość odpowiedniego odcinka wiązki i stan obu złączy, bez zakładania z góry awarii odbiornika |
| Czuć spaleniznę lub widać stopione złącze | luźny styk, przegrzany terminal, zwarcie albo przeciążenie wywołane inną usterką | miejsce nadpalenia oraz podzespół zasilany przez uszkodzone połączenie |
| Zadziałał wyłącznik różnicowoprądowy lub na obudowie wyczuwalne jest napięcie | uszkodzona izolacja, wilgoć, grzałka, silnik, filtr przeciwzakłóceniowy, przewód ochronny albo instalacja | nie uruchamiać ponownie urządzenia; potrzebne są pomiary ochronne i pomiar rezystancji izolacji |
Sam brak reakcji pralki nie potwierdza przerwania przewodu. Przed zakupem kabla zasilającego warto sprawdzić gniazdo za pomocą sprawnego urządzenia o odpowiednim poborze oraz stan zabezpieczeń instalacji. Jeżeli zasilanie dociera do pralki, diagnostyka powinna objąć również filtr przeciwzakłóceniowy, włącznik i wejście zasilania sterownika pralki Amica.
Oględziny przewodów i złączy
Przed zdjęciem osłon odłącz pralkę od gniazda, zakręć dopływ wody i przygotuj miejsce umożliwiające bezpieczne odsunięcie urządzenia. Jeżeli w pralce pozostała woda, należy ją wcześniej kontrolowanie opróżnić. Nie ciągnij urządzenia za kabel ani za węże.
Podczas oględzin szukaj przede wszystkim:
- pęknięć, zgnieceń i przetarć zewnętrznego przewodu zasilającego;
- uszkodzeń przy wtyczce i przepuście, gdzie kabel jest najczęściej zginany;
- przewodów dotykających bębna, koła pasowego, paska, silnika lub ostrych krawędzi blach;
- śladów wilgoci, korozji, sadzy, stopionego tworzywa i zmienionego koloru izolacji;
- terminali wysuniętych z obudowy złącza albo niedociśniętych w gnieździe;
- poluzowanych opasek i uchwytów, które powinny unieruchamiać wiązkę.
Nadpalone złącze nie zawsze jest skutkiem uszkodzenia samego przewodu. Luźny terminal zwiększa opór styku i może się nagrzewać, ale nadpalenie może również powstać wskutek zwarcia lub nadmiernego prądu pobieranego przez podłączony element. Trzeba więc ocenić zarówno wiązkę, jak i odbiornik znajdujący się na jej końcu.
Jak sprawdzić ciągłość przewodu multimetrem?
Pomiar wykonuje się wyłącznie przy pralce odłączonej od zasilania. Badany przewód najlepiej odpiąć na obu końcach, ponieważ połączenie przez podzespoły lub elektronikę może utworzyć równoległą drogę i zafałszować wynik.
- Zrób zdjęcia złączy i oznacz ich położenie przed odłączeniem.
- Ustaw multimetr na pomiar małej rezystancji lub test ciągłości.
- Zewrzyj sondy i zapamiętaj rezystancję samych przewodów pomiarowych.
- Przyłóż sondy do końców tej samej żyły. Korzystaj ze schematu właściwego dla modelu, jeśli złącze ma wiele pinów.
- Delikatnie poruszaj przewodem w miejscach zgięcia, przy przepuście i przy terminalach, obserwując wskazanie.
Wynik bliski rezystancji zwartych sond i stabilny podczas poruszania potwierdza ciągłość badanego odcinka. Wskazanie OL, nieskończoności lub brak sygnału oznacza przerwę. Wynik skaczący podczas zginania może wskazywać na częściowo pękniętą żyłę albo luźny terminal.
Test ciągłości nie potwierdza pełnego bezpieczeństwa kabla. Zwykły multimetr może nie wykryć osłabionej izolacji ujawniającej się dopiero przy wyższym napięciu, wilgoci, temperaturze lub drganiach. Nie pokazuje też pewnie, czy przegrzane połączenie zachowa prawidłowe parametry pod obciążeniem.
Pomiar rezystancji izolacji, ciągłości przewodu ochronnego oraz diagnostyka wykonywana pod napięciem wymagają właściwych przyrządów i kwalifikacji. Opisane czynności serwisowe wymagają doświadczenia w naprawach urządzeń sieciowych. Nie są przeznaczone do wykonania przez osobę bez przygotowania.
Co jeszcze może przypominać awarię wiązki?
Jeżeli pralka nie obraca bębnem, sprawna ciągłość przewodów silnika nie rozstrzyga o stanie szczotek, uzwojeń, tachoprądnicy ani elektroniki. Dalszą diagnostykę należy dopasować do typu napędu; pomocna może być kategoria silników pralek Amica.
Przy braku zasilania podobny objaw może wywołać filtr przeciwzakłóceniowy, wyłącznik, uszkodzenie modułu albo brak napięcia w instalacji. Gdy pralka pobiera wodę, ale później zatrzymuje się, trzeba ustalić, na którym etapie programu powstaje problem. Innej gałęzi wiązki używa pompa, innej grzałka, silnik lub blokada drzwi.
Wyzwalanie zabezpieczenia podczas grzania kieruje diagnostykę między innymi w stronę grzałki i jej przewodów. Reakcja dopiero podczas szybkiego wirowania zwiększa znaczenie kontroli wiązki przy silniku oraz miejsc narażonych na drgania, ale nie wyklucza uszkodzenia napędu ani wycieku trafiającego na elementy elektryczne.
Jak uzyskać dostęp do okablowania?
Przewód zasilający wchodzi zwykle przez tylną część obudowy i jest połączony z układem wejściowym zasilania. W wielu pralkach dostęp uzyskuje się po zdjęciu górnego lub tylnego panelu. Nie jest to jednak uniwersalna procedura dla wszystkich konstrukcji Amica.
Wiązka silnika wymaga zazwyczaj dostępu od tyłu lub od spodu, natomiast połączenia panelu i modułu mogą znajdować się pod górnym blatem albo za panelem sterowania. Pompa jest umieszczana w dolnej części urządzenia. Przed demontażem należy sprawdzić dokumentację właściwego modelu, ponieważ niektórych pralek nie wolno przechylać w przypadkowym kierunku, zwłaszcza gdy wewnątrz pozostała woda.
Nie wkładaj grubych sond pomiarowych w gniazda złączy. Rozgięcie styków może spowodować późniejsze grzanie połączenia, mimo że sam przewód przejdzie test ciągłości.
Wymiana przewodu lub wiązki w pralce Amica
Przed wyjęciem starej wiązki sfotografuj jej trasę, kolejność złączy, punkty masowe, przepusty i uchwyty. Odłączaj złącza za obudowę, a nie przez ciągnięcie za żyły. Jeśli kilka wtyczek jest podobnych, oznacz je przed demontażem.
Nową wiązkę należy poprowadzić dokładnie przez przeznaczone uchwyty. Musi pozostawać z dala od ruchomego zespołu piorącego, paska, koła pasowego, ostrych krawędzi, gorących elementów oraz miejsc narażonych na zalanie. Zamontuj wszystkie odciążenia i przewody ochronne w położeniu przewidzianym przez producenta.
Nie naprawiaj przewodu zasilającego przez skręcenie żył i owinięcie taśmą. Nie wolno także omijać filtra przeciwzakłóceniowego, mostkować zabezpieczeń ani odłączać przewodu ochronnego. Przy uszkodzeniu fabrycznie zalanej wtyczki lub przepustu właściwym rozwiązaniem jest dobrany kompletny przewód.
Lokalna naprawa wewnętrznej wiązki bywa możliwa w warunkach serwisowych, jeśli uszkodzenie jest pojedyncze, a technik zastosuje przewód o właściwych parametrach, odpowiedni terminal, profesjonalne zaciskanie i izolację odporną na warunki pracy. Przy stopionym złączu, wielu uszkodzonych żyłach albo utracie elastyczności izolacji bezpieczniej wymienić kompletną wiązkę i sprawdzić przyczynę przegrzania.
Po montażu obróć bęben ręką i upewnij się, że żadna wiązka nie dotyka elementów ruchomych. Sprawdź osadzenie złączy, załóż wszystkie osłony, a następnie wykonaj próbny program bez wsadu. Pierwsze uruchomienie powinno obejmować obserwację, czy nie pojawia się zapach przegrzania, błąd, wyciek lub nietypowe wyzwalanie zabezpieczeń.
Jak dobrać kabel do pralki Amica?
Do identyfikacji urządzenia przygotuj model, kod wyrobu i pełny 14-cyfrowy numer fabryczny z tabliczki znamionowej. Sam model może obejmować kilka wersji technicznych wykorzystujących inne złącza lub przebieg wiązki.
Jeżeli na starej części jest czytelny numer katalogowy, zachowaj go i porównaj z katalogiem dla pełnego oznaczenia pralki. Przy doborze zwróć uwagę na:
- numer części i wariant urządzenia;
- liczbę żył, odgałęzień oraz złączy;
- układ i zabezpieczenie terminali w kostkach;
- długość przewodu i rozmieszczenie uchwytów;
- przekrój, izolację i parametry przewodu zasilającego;
- obecność przepustu, odciążenia, konektora oczkowego lub przewodu ochronnego.
Identyczny kolor kabla, liczba pinów albo pasująca mechanicznie wtyczka nie potwierdzają zgodności elektrycznej. Kolejnym krokiem powinno być porównanie numeru starej części z katalogiem dla modelu, kodu wyrobu i numeru fabrycznego. Jeśli oznaczenie wiązki jest nieczytelne, do doboru przygotuj zdjęcie tabliczki znamionowej, całej części oraz wszystkich złączy.
FAQ – kable i wiązki do pralek Amica
Czy uszkodzony przewód zasilający zawsze powoduje całkowity brak zasilania?
Nie. Pęknięta żyła może stykać tylko w określonym położeniu, dlatego pralka może wyłączać się przy przesunięciu kabla lub podczas drgań. Podobny brak reakcji może jednak powodować gniazdo, filtr przeciwzakłóceniowy, włącznik albo moduł.
Czy sygnał testera ciągłości oznacza, że kabel jest sprawny?
Potwierdza jedynie istnienie przewodzącej drogi w warunkach pomiaru. Nie wyklucza uszkodzenia izolacji, przegrzewania terminala pod obciążeniem ani przerwy pojawiającej się podczas drgań.
Czy można wymienić sam nadpalony konektor?
Czasami tak, ale trzeba usunąć przyczynę grzania i zastosować terminal przeznaczony do danego obciążenia oraz przekroju przewodu. Jeżeli stopiła się obudowa złącza lub przewód jest utleniony na większej długości, potrzebna może być wymiana złącza wraz z fragmentem wiązki albo całego zespołu.
Dlaczego nowa wiązka wygląda prawie tak samo, ale nie pasuje?
Różnica może dotyczyć klucza złącza, rozmieszczenia pinów, długości odgałęzień lub wersji elektroniki. Wiązkę należy potwierdzić katalogowo na podstawie pełnych danych urządzenia, a nie wyłącznie zdjęcia.
Jakie dane pralki Amica są potrzebne do doboru kabla?
Potrzebne są model, kod wyrobu oraz 14-cyfrowy numer fabryczny z tabliczki znamionowej. Przydatny jest również numer nadrukowany na starej wiązce i zdjęcia jej złączy.
