Programatory, wyświetlacze i moduły sterujące do pralek
Programatory, wyświetlacze i moduły sterujące do pralek Beko odpowiadają za obsługę panelu, wykonywanie programu oraz sterowanie silnikiem i pozostałymi podzespołami. Brak reakcji, błędny wybór programu lub zatrzymywanie cyklu nie przesądzają jednak o awarii elektroniki. Przed zakupem ustal rodzaj modułu i sprawdź zgodność według modelu, Product No. oraz oznaczeń starej części.

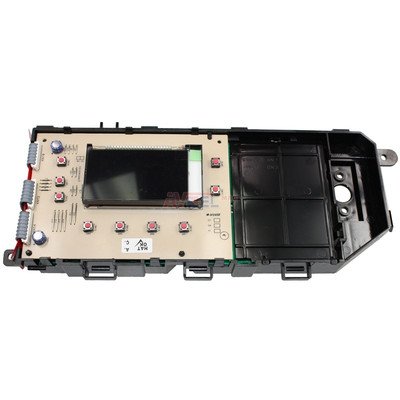

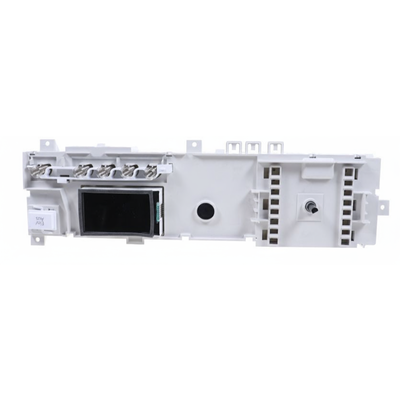

Programator, moduł główny, wyświetlacz czy sterownik silnika?
W pralce Beko może pracować kilka oddzielnych płytek elektronicznych. Nazwa „programator” jest często używana dla całego układu sterowania, ale przy doborze części trzeba ustalić, który zespół rzeczywiście jest potrzebny:
- moduł główny lub moduł mocy odbiera sygnały z czujników i załącza elementy wykonawcze, takie jak zawory, pompa, grzałka lub blokada drzwi;
- panel obsługi i moduł wyświetlacza odpowiadają za prezentowanie informacji oraz odczyt przycisków, pól dotykowych i pokrętła;
- enkoder lub wybierak programu zamienia ruch pokrętła na sygnał elektryczny — może być wlutowany w płytkę panelu;
- moduł sterowania silnikiem, nazywany również inwerterem, zasila silnik bezszczotkowy i komunikuje się z elektroniką główną;
- w starszych konstrukcjach może występować mechaniczny programator krzywkowy, którego nie należy utożsamiać z elektroniczną płytą główną.
Identyczny objaw może zatem dotyczyć innej płytki albo podzespołu wykonawczego. Przykładowo podświetlony, lecz pusty wyświetlacz nie dowodzi, że trzeba wymienić sam panel. Należy także sprawdzić jego zasilanie, przewód komunikacyjny i moduł główny.
Objawy i kolejność diagnostyki
| Objaw | Co może być przyczyną poza modułem | Co sprawdzić przed zakupem elektroniki | Jak interpretować wynik |
| Pralka jest całkowicie martwa | gniazdo, przewód zasilający, filtr przeciwzakłóceniowy, wyłącznik, przerwana wiązka | zasilanie zewnętrzne, stan przewodu i złączy; technik może sprawdzić, czy napięcie dociera do wejścia modułu | napięcie na wejściu przy braku napięć zasilających elektronikę zwiększa podejrzenie uszkodzenia jej zasilacza, ale nie określa jeszcze uszkodzonego elementu PCB |
| Panel świeci, ale nie reaguje | blokada rodzicielska, uszkodzony przycisk, enkoder, taśma lub wiązka między płytkami | reakcję każdego przycisku, pracę pokrętła, osadzenie złączy i ciągłość przewodów | sprawny wyświetlacz nie potwierdza sprawności przycisków ani komunikacji z modułem głównym |
| Pokrętło przeskakuje lub wybiera inny program | pęknięte pokrętło, trzpień, przesunięta maskownica | po zdjęciu panelu obejrzeć połączenie pokrętła z enkoderem; sprawdzić, czy oś nie obraca się bez przeniesienia ruchu | cała widoczna oś nie wyklucza wewnętrznego uszkodzenia enkodera; nie należy od razu zamawiać całego modułu |
| Pralka blokuje drzwi, pobiera wodę, ale nie obraca bębnem | pasek, silnik, szczotki w silniku komutatorowym, czujnik obrotów, wiązka, brak odpompowania | rodzaj napędu, swobodę ruchu bębna, pasek, przewody silnika oraz pomiary właściwe dla danego silnika | równe rezystancje uzwojeń i brak zwarcia nie potwierdzają sprawności elektroniki inwertera podczas pracy |
| Pralka nie odpompowuje lub nie wiruje | zatkany filtr, pompa, wąż odpływowy, ciało obce, niewyważenie wsadu | filtr i drożność odpływu, wirnik pompy, uzwojenie i zasilanie pompy podczas odpowiedniego etapu | sama ciągłość uzwojenia pompy nie potwierdza jej wydajności hydraulicznej ani pracy pod obciążeniem |
| Woda pozostaje zimna albo program trwa zbyt długo | grzałka, upływność grzałki, czujnik NTC, przewody, nieprawidłowy poziom wody | rezystancję grzałki, izolację względem obudowy, reakcję NTC na zmianę temperatury i połączenia | prawidłowa rezystancja grzałki nie wyklucza przebicia izolacji; brak grzania dopiero po wykluczeniu tych elementów może wskazywać obwód sterujący |
| Program kończy się za wcześnie lub wykonuje chaotyczne kroki | hydrostat, jego wężyk, czujnik przepływu, niestabilne połączenie, problem odpływu | odczyty czujników zgodnie z dokumentacją modelu, szczelność wężyka i stan złączy | moduł może reagować prawidłowo na błędny sygnał wejściowy, dlatego nietypowa sekwencja programu nie jest samodzielnym dowodem jego awarii |
Jeżeli pralka pokazuje kod błędu, należy odczytać jego znaczenie z instrukcji właściwej dla pełnego oznaczenia urządzenia. Kody i procedury serwisowe różnią się między rodzinami pralek Beko. Kod opisujący brak obrotów, grzania albo odpływu wskazuje przede wszystkim obszar diagnostyki, a nie część, którą trzeba automatycznie wymienić.
Przy problemie z odpompowaniem warto najpierw skontrolować pompy, silniki pomp i filtry do pralek Beko. Brak startu może wynikać z niesprawnej blokady drzwi, a problem z temperaturą wymaga sprawdzenia grzałki i czujnika NTC.
Jak sprawdzać przewody i podzespoły współpracujące?
Pomiary rezystancji i ciągłości wykonuje się przy pralce odłączonej od sieci oraz po wypięciu badanego elementu z obwodu. Pomiar przez podłączony moduł może prowadzić do błędnych wniosków, ponieważ wynik zależy wtedy również od elementów znajdujących się na płytce.
Wiązki i złącza
Przewód sprawdza się od jednego końca do drugiego, korzystając ze schematu właściwego dla urządzenia. Wynik powinien być stabilny i zbliżony do rezystancji przewodów pomiarowych. Podczas testu warto delikatnie poruszać wiązką przy złączach — chwilowa przerwa może ujawnić przewód pęknięty pod izolacją. Trzeba również szukać nadpalonych, cofniętych lub skorodowanych styków.
Nie wolno ustalać połączeń wyłącznie na podstawie kolorów przewodów. Rozmieszczenie pinów i kolorystyka mogą różnić się między wersjami produkcyjnymi.
Grzałka, pompa, blokada i silnik
Ciągłość uzwojenia informuje, czy element nie ma przerwy, ale nie potwierdza jego pełnej sprawności. Grzałkę należy dodatkowo sprawdzić pod kątem upływności do masy odpowiednim miernikiem izolacji. W silniku inwerterowym porównuje się uzwojenia fazowe i kontroluje izolację względem obudowy, lecz prawidłowe wyniki statyczne nie wykluczają awarii sterownika silnika, procesora ani komunikacji.
Blokada drzwi może mechanicznie zamykać drzwi, ale nie przekazywać poprawnego sygnału potwierdzającego. Przed podejrzeniem modułu należy skontrolować blokadę, wtyczkę i obwód sygnałowy. Nie wolno mostkować blokady w celu uruchomienia pralki.
Czujniki elektroniczne
Nie każdy hydrostat działa jak prosty przełącznik z wyczuwalnym kliknięciem. W niektórych pralkach stosowane są czujniki elektroniczne lub cyfrowe. Dmuchanie w taki element bez znajomości dopuszczalnego ciśnienia, rozbieranie go albo regulowanie może doprowadzić do uszkodzenia i stworzyć dodatkową usterkę. Sygnał należy oceniać według dokumentacji konkretnego czujnika i modułu.
Pomiary na podłączonym module, sprawdzanie napięć sieciowych i uruchamianie odsłoniętej elektroniki są przeznaczone dla wykwalifikowanego technika. Wymagają właściwej separacji, przyrządów pomiarowych oraz procedury serwisowej. Kondensatory zasilacza mogą zachować niebezpieczne napięcie również po odłączeniu wtyczki.
Co można zobaczyć na uszkodzonej płytce?
Po bezpiecznym wymontowaniu modułu można poszukać:
- osmalenia, pęknięcia elementów i przepalonych ścieżek;
- śladów wody, detergentu, korozji lub przewodzącego osadu;
- przegrzanych złączy i odbarwionej obudowy;
- wybrzuszonych kondensatorów elektrolitycznych;
- pękniętych lutów przy ciężkich elementach, przekaźnikach i złączach;
- mechanicznego uszkodzenia enkodera, przycisków albo mocowania wyświetlacza.
Brak widocznych uszkodzeń nie oznacza, że moduł jest sprawny. Uszkodzony może być zasilacz impulsowy, procesor, pamięć, układ komunikacji lub stopień sterujący silnikiem. Z drugiej strony wypalony triak czy ścieżka mogą być skutkiem zwarcia w blokadzie, pompie, zaworze, wiązce albo innym obciążeniu. Przed podłączeniem naprawionej lub nowej płyty trzeba znaleźć przyczynę przeciążenia, aby nie uszkodzić części ponownie.
Naprawa PCB może polegać na wymianie uszkodzonych elementów i odtworzeniu połączeń, ale wymaga rozpoznania obwodu oraz sprawdzenia podzespołu, którym ten obwód steruje. Wymiana przypadkowo nadpalonych elementów bez ustalenia przyczyny i bez oceny stanu procesora nie jest wiarygodną diagnostyką.
Gdzie znajduje się moduł i jak go wymontować?
Położenie elektroniki zależy od konstrukcji pralki:
- płytka wyświetlacza i wybieraka znajduje się zwykle bezpośrednio za panelem obsługi;
- moduł główny może być połączony z panelem albo umieszczony w oddzielnej kasecie w górnej, przedniej, tylnej lub dolnej części obudowy;
- inwerter silnika jest oddzielnym zespołem montowanym zazwyczaj w dolnej części pralki, w pobliżu napędu.
Przed demontażem należy odłączyć urządzenie od zasilania, zamknąć dopływ wody i zabezpieczyć pralkę przed przesunięciem. Sposób zdjęcia blatu, panelu lub tylnej osłony powinien wynikać z konstrukcji danego modelu — nie w każdej pralce dostęp uzyskuje się od góry.
Przed wypięciem przewodów wykonaj wyraźne zdjęcia wszystkich złączy. Wtyczki odłączaj za obudowę po zwolnieniu zatrzasku, nie za przewody. Nie wyginaj płytki i nie dotykaj styków ani elementów bez zabezpieczenia przed wyładowaniami elektrostatycznymi. Przy montażu sprawdź, czy przewody nie zostały przycięte obudową i czy każda wtyczka weszła do właściwego gniazda.
Po naprawie technik powinien przeprowadzić test funkcji związanych z wymienionym zespołem oraz obserwować cały krótki cykl: blokowanie drzwi, pobieranie wody, ruchy bębna, grzanie, odpompowanie i wirowanie. Samo włączenie wyświetlacza nie potwierdza poprawnej komunikacji ze wszystkimi modułami.
Jak dobrać moduł lub wyświetlacz do pralki Beko?
Podobny wygląd, taki sam układ wtyczek i skrócona nazwa modelu nie wystarczają. Elektronika może różnić się oprogramowaniem, obsługiwanym silnikiem, panelem, czujnikami albo wyposażeniem pralki. Fizycznie pasujący sterownik może nie komunikować się z pozostałymi płytkami.
Do doboru przygotuj:
- pełny model pralki Beko;
- Product No. z tabliczki znamionowej — w wielu modelach etykieta znajduje się po wewnętrznej stronie otworu drzwiowego;
- wszystkie numery z naklejek starego modułu, w tym numer katalogowy, oznaczenie wykonania i wersję oprogramowania, jeżeli została podana;
- zdjęcie całej tabliczki urządzenia oraz czytelne zdjęcia etykiet i złączy wymontowanej części.
Przed zakupem trzeba potwierdzić, czy moduł jest dostarczany z oprogramowaniem odpowiednim dla danego Product No. Niektóre zespoły są gotowe do montażu, inne mogą wymagać konfiguracji, zaprogramowania lub współpracy z określoną wersją drugiej płytki. Nie należy zakładać żadnego z tych wariantów bez informacji katalogowej dotyczącej konkretnej części.
Jeżeli nie działa tylko pokrętło albo przyciski, sprawdź najpierw pokrętła programatora i temperatury oraz klawiatury, przyciski i wyłączniki Beko. Pozwoli to uniknąć zakupu całego modułu z powodu uszkodzenia prostszego elementu.
FAQ – programatory i moduły do pralek Beko
Czy brak reakcji pralki oznacza uszkodzony moduł?
Nie. Najpierw trzeba wykluczyć zasilanie, przewód, filtr przeciwzakłóceniowy, blokadę drzwi, połączenia między płytkami i sam panel. Moduł jest silnym podejrzanym dopiero wtedy, gdy otrzymuje właściwe zasilanie, a jego układy wyjściowe lub wewnętrzne zasilacze nie pracują poprawnie.
Czy można sprawdzić moduł zwykłym multimetrem?
Multimetr pozwala wykryć zwarcie, przerwę, uszkodzenie wiązki lub niektóre uszkodzenia elementów. Nie sprawdzi jednak programu procesora, komunikacji między płytkami ani zachowania obwodu pod obciążeniem. Pomiar modułu pod napięciem wymaga kwalifikacji i dokumentacji serwisowej.
Dlaczego pralka nie wiruje, chociaż panel działa?
Warunkiem wirowania jest między innymi odpompowanie wody, zamknięcie drzwi, poprawny sygnał poziomu oraz możliwość rozpędzenia silnika. Należy więc sprawdzić odpływ, pasek, silnik, jego czujniki i odpowiedni sterownik. Sprawny panel nie potwierdza sprawności modułu silnika.
Czy każdy moduł Beko jest fabrycznie zaprogramowany?
Nie można tego założyć dla całej kategorii. Część modułów jest sprzedawana jako gotowa dla konkretnego wariantu urządzenia, natomiast inne wymagają konfiguracji albo zgodności programowej z panelem lub inwerterem. Status części trzeba potwierdzić przed zakupem.
Czy takie same wtyczki oznaczają zgodność modułów?
Nie. Moduły z identycznymi złączami mogą mieć inne oprogramowanie, sterować innym silnikiem lub współpracować z odmienną wersją panelu. Podstawą jest zgodność katalogowa według pełnego modelu, Product No. i numerów starej części.
Czy warto naprawiać moduł zamiast go wymieniać?
Tak, jeżeli uszkodzenie jest możliwe do zlokalizowania, procesor i płytka nie zostały poważnie zniszczone, a elektronik potrafi sprawdzić również przyczynę awarii. Przy rozległym zwęgleniu, zalaniu wielowarstwowej płytki, niedostępnym oprogramowaniu lub uszkodzeniu procesora bezpieczniejsza może być wymiana prawidłowo dobranego zespołu.
