Termostaty pralek BOSCH/SIEMENS
Termostaty do pralek Bosch i Siemens sterują pracą grzałki w starszych konstrukcjach z mechaniczną regulacją temperatury. Przegrzewanie albo brak grzania nie przesądza jednak o awarii termostatu — podobne objawy powodują grzałka, przewody i programator. Przed zakupem sprawdź działanie styków, stan kapilary oraz pełny E-Nr pralki z końcówką /xx.
Jak działa termostat w pralce Bosch lub Siemens?
W części starszych pralek Bosch i Siemens temperaturę reguluje mechaniczny termostat kapilarny. Jego korpus znajduje się przy pokrętle temperatury, natomiast metalowa końcówka pomiarowa jest umieszczona przy zbiorniku, zwykle w pobliżu grzałki. Oba elementy łączy cienka, szczelnie zamknięta kapilara.
Zmiana temperatury końcówki pomiarowej powoduje przełączenie styków termostatu. Po osiągnięciu wartości ustawionej pokrętłem termostat powinien przerwać obwód sterujący grzaniem, a po ochłodzeniu ponownie go załączyć. Różnica między temperaturą wyłączenia i ponownego włączenia jest normalna i wynika z histerezy mechanizmu.
Nie należy utożsamiać każdego termostatu z czujnikiem NTC. W nowszych pralkach temperatura może być mierzona elektronicznym czujnikiem rezystancyjnym, a grzałką steruje moduł. Taki czujnik ma inną budowę, metodę sprawdzania i sposób doboru. Przed zakupem trzeba więc ustalić, czy urządzenie rzeczywiście wykorzystuje regulowany termostat z pokrętłem i kapilarą.
Objawy uszkodzenia termostatu i inne możliwe przyczyny
| Objaw | Możliwe przyczyny | Co pozwala je rozróżnić |
| Woda przegrzewa się mimo ustawienia 30°C lub 40°C | sklejone styki termostatu, rozszczelniona albo załamana kapilara, wysunięta końcówka pomiarowa, sklejony styk programatora lub przekaźnika | sprawdzenie kapilary i osadzenia czujnika oraz kontrolowany test przełączania styków termostatu |
| Pralka nie grzeje | przerwa w termostacie, uszkodzona grzałka, nadpalone złącze, przerwany przewód, niespełniony warunek poziomu wody, usterka programatora | osobne sprawdzenie ciągłości grzałki, przewodów i styków termostatu; sam zimny bęben nie wskazuje konkretnej części |
| Temperatura jest niestabilna | zużyty mechanizm termostatu, uszkodzona kapilara, luźne połączenie, niewłaściwie osadzona końcówka pomiarowa | porównanie temperatury rzeczywistej z momentem przełączenia oraz powtórzenie testu w kilku cyklach ogrzewania i chłodzenia |
| Pokrętło obraca się, ale ustawienie nie zmienia grzania | uszkodzone pokrętło lub jego mocowanie, termostat, przewody albo układ sterujący | kontrola, czy oś termostatu rzeczywiście obraca się wraz z pokrętłem i czy zmiana nastawy wpływa na punkt przełączenia |
| Program przebiega dalej bez osiągnięcia zadanej temperatury | w niektórych starszych konstrukcjach jest to cecha programu; możliwa jest też awaria grzania | nie należy oceniać termostatu wyłącznie na podstawie czasu cyklu — potrzebny jest pomiar temperatury i kontrola obwodu grzejnego |
Jeżeli pralka zaczyna gotować wodę, pojawia się para albo obudowa jest wyraźnie gorętsza niż zwykle, należy przerwać program i odłączyć urządzenie. Dalsza praca może uszkodzić tkaniny, grzałkę, uszczelnienia i elementy zbiornika.
Jak sprawdzić mechaniczny termostat kapilarny?
Oględziny przed pomiarem
Po odłączeniu pralki od zasilania sprawdź:
- czy kapilara nie jest złamana, przecięta, mocno zagięta lub spłaszczona;
- czy końcówka pomiarowa nie wysunęła się z gniazda przy zbiorniku;
- czy styki, konektory i przewody nie są nadpalone albo poluzowane;
- czy pokrętło nie obraca się niezależnie od osi termostatu;
- czy na korpusie zachowało się oznaczenie typu, zakresu i układu styków.
Uszkodzenie kapilary lub końcówki pomiarowej kwalifikuje cały termostat do wymiany. Jest to fabrycznie zamknięty układ ciśnieniowy — przeciętej kapilary nie należy lutować, napełniać ani zastępować prowizorycznym przewodem.
Pomiar ciągłości styków
- Odłącz przewody od termostatu i oznacz ich położenie. Pomiar elementu podłączonego do instalacji może dać wynik przez inne obwody pralki.
- Ustal właściwą parę styków na podstawie oznaczeń korpusu, schematu termostatu lub dokumentacji urządzenia. Nie każdy wariant ma identyczny układ wyprowadzeń.
- Ustaw multimetr na test ciągłości albo pomiar małej rezystancji.
- Przy nastawie wyższej od temperatury otoczenia styk sterujący ogrzewaniem powinien w typowym układzie pozostawać zamknięty. Po ogrzaniu końcówki do punktu nastawy powinien się otworzyć. Układ trzeba jednak potwierdzić dla badanego termostatu, ponieważ występują także styki przełączne i dodatkowe.
Brak ciągłości w całym zakresie może oznaczać przerwę w termostacie, ale najpierw trzeba wykluczyć pomiar niewłaściwych zacisków. Stała ciągłość po znacznym przekroczeniu nastawy wskazuje na brak prawidłowego rozłączenia, o ile badana jest właściwa para styków.
Próba temperaturowa
Dokładniejszy test wykonuje się po wymontowaniu części. Tylko końcówkę pomiarową zanurza się w podgrzewanej wodzie razem z niezależnym termometrem. Korpus termostatu, zaciski i multimetr muszą pozostać suche. Wodę należy ogrzewać stopniowo, obserwując temperaturę, przy której styki zmieniają stan, a następnie punkt ponownego przełączenia podczas chłodzenia.
Nie podgrzewaj kapilary płomieniem, lutownicą ani opalarką. Miejscowe przegrzanie może zmienić kalibrację lub trwale uszkodzić szczelny układ. Nie zakładaj również, że oznaczenie na pokrętle odpowiada co do jednego stopnia temperaturze zmierzonej w naczyniu — wpływ mają tolerancja termostatu, histereza oraz sposób osadzenia końcówki w pralce.
Taki test ocenia przełączanie termostatu poza urządzeniem. Nie potwierdza stanu grzałki, programatora ani zachowania całego układu pod obciążeniem.
Co sprawdzić przed zakupem termostatu?
Przy braku grzania najpierw warto wykluczyć uszkodzenie grzałki. Po odłączeniu jej przewodów sprawdza się ciągłość elementu grzejnego oraz stan izolacji względem metalowej osłony. Sama prawidłowa rezystancja między zaciskami nie wyklucza przebicia do obudowy — do wiarygodnej oceny izolacji służy odpowiedni miernik rezystancji izolacji.
Jeżeli termostat reaguje na temperaturę, grzałka jest sprawna, a przewody mają ciągłość, podejrzenie może dotyczyć styków programatora lub modułu sterującego pralki, zależnie od konstrukcji. Przed wymianą drogiego zespołu należy też obejrzeć konektory i wiązkę — luźne albo przegrzane połączenie może przerywać obwód tylko podczas pracy pod obciążeniem.
Pomiary napięcia w działającej pralce są przeznaczone dla serwisanta. Opisane czynności serwisowe pod napięciem wymagają kwalifikacji, doświadczenia, właściwych przyrządów i zabezpieczenia stanowiska. Nie są przeznaczone do wykonania przez osobę bez przygotowania.
Dostęp do termostatu i wymiana
W pralkach z mechaniczną regulacją korpus termostatu jest zwykle zamocowany za pokrętłem temperatury. Kapilara biegnie w dół urządzenia do końcówki osadzonej przy zbiorniku, często obok grzałki. Droga dostępu zależy jednak od serii pralki.
W starszych konstrukcjach, takich jak Bosch WFA 2070, dostęp do korpusu termostatu może wymagać wyjęcia szuflady detergentów, zwolnienia elementów panelu sterowania oraz zdjęcia przedniej części obudowy. W innych modelach dostęp prowadzi od tyłu albo po zdjęciu blatu i panelu czołowego. Przed demontażem należy sprawdzić układ obudowy konkretnego E-Nr.
Podczas wymiany:
- Odłącz pralkę od sieci, zakręć wodę i opróżnij urządzenie z pozostałej wody.
- Zrób zdjęcie przewodów i przebiegu kapilary przed ich rozłączeniem.
- Zdemontuj pokrętło i mocowanie korpusu bez ciągnięcia za przewody.
- Wyjmij końcówkę pomiarową z gniazda przy zbiorniku. Jeżeli jej demontaż narusza uszczelnienie, przygotuj się na niewielki wyciek i sprawdź stan uszczelki.
- Poprowadź nową kapilarę tą samą trasą, z dala od ruchomych części i ostrych krawędzi.
- Nie skracaj kapilary, nie zwijaj jej ciasno i nie wykonuj ostrych załamań. Łuki powinny być łagodne.
- Osadź końcówkę pomiarową w takim samym położeniu i na tej samej głębokości jak część oryginalna.
- Podłącz przewody zgodnie z oznaczeniami, a po złożeniu sprawdź szczelność oraz działanie pralki na programie o umiarkowanej temperaturze.
Po wymianie nie zaczynaj od programu 90°C. Najpierw sprawdź, czy urządzenie pobiera wodę, rozpoczyna grzanie, zatrzymuje je przy zadanej temperaturze i nie wykazuje wycieku w miejscu osadzenia czujnika.
Jak dobrać termostat do pralki Bosch lub Siemens?
Nie dobieraj termostatu wyłącznie po wyglądzie, nazwie modelu albo średnicy osi pokrętła. Warianty mogą różnić się:
- zakresem i charakterystyką temperatur;
- układem oraz obciążalnością styków;
- długością kapilary i wymiarami końcówki pomiarowej;
- sposobem mocowania korpusu i pokrętła;
- liczbą oraz położeniem zacisków;
- średnicą gniazda czujnika i rodzajem uszczelnienia.
Podstawą doboru jest pełny E-Nr z końcówką /xx, na przykład WFA2070PL/01, jeżeli takie oznaczenie widnieje na tabliczce. W pralkach Bosch tabliczka znajduje się zwykle przy otworze drzwiowym, a zależnie od konstrukcji może być także umieszczona z tyłu urządzenia. W pralkach Siemens warto sprawdzić również okolice klapy filtra pompy.

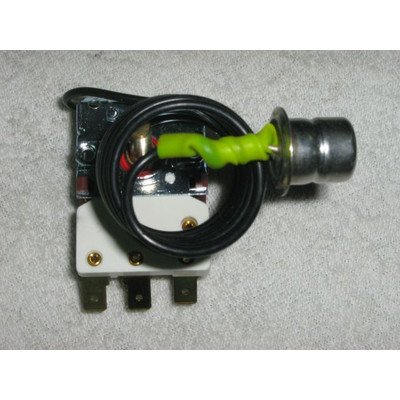

Oprócz E-Nr porównaj symbol wybity na starym termostacie, długość kapilary, wymiary końcówki, mocowanie i schemat styków. Symbol taki jak RS/210-25 opisuje konkretny wariant i powinien być zachowany dokładnie wraz z ukośnikiem i cyframi. Samo podobieństwo fotografii nie potwierdza zgodności.
Jeżeli oznaczenie termostatu jest nieczytelne, przygotuj zdjęcie tabliczki znamionowej, korpusu części, zacisków, pokrętła oraz całej kapilary z końcówką pomiarową. Pozwala to zweryfikować zarówno zgodność katalogową, jak i różnice konstrukcyjne.
FAQ – termostaty pralek Bosch i Siemens
Czy zimna szyba drzwi oznacza uszkodzony termostat?
Nie. Podczas programów energooszczędnych, krótkich lub niskotemperaturowych szyba może pozostać chłodna mimo prawidłowej pracy urządzenia. Usterkę należy oceniać na podstawie pomiaru temperatury, kontroli grzałki i sprawdzenia styków termostatu.
Czy termostat kapilarny można zastąpić czujnikiem NTC?
Nie bez przeprojektowania układu sterowania. Termostat kapilarny bezpośrednio przełącza styki, a NTC przekazuje zmienną rezystancję do modułu elektronicznego. Części nie są zamienne tylko dlatego, że obie reagują na temperaturę.
Czy uszkodzoną kapilarę można naprawić?
Nie w warunkach zwykłej naprawy AGD. Kapilara, końcówka pomiarowa i mechanizm tworzą fabrycznie szczelny, skalibrowany zespół. Jej przecięcie, pęknięcie lub rozszczelnienie wymaga wymiany całego termostatu.
Dlaczego nowy termostat nadal nie wyłącza grzałki?
Przyczyną może być błędne podłączenie zacisków, niewłaściwy wariant części, nieprawidłowo osadzona końcówka pomiarowa albo sklejony styk programatora. Trzeba sprawdzić schemat połączeń i potwierdzić, czy termostat rzeczywiście rozłącza właściwy obwód.
Czy zgodność z modelem WFA 2070 wystarcza do zakupu?
Nie. W obrębie jednej nazwy modelu mogą występować warianty wykonania. Potrzebny jest pełny E-Nr z końcówką /xx oraz porównanie oznaczenia i cech starego termostatu.
Czy po wymianie termostatu trzeba programować pralkę?
Mechaniczny termostat kapilarny nie wymaga programowania. Konieczne jest jednak prawidłowe podłączenie styków, ułożenie kapilary, osadzenie końcówki pomiarowej i kontrola temperatury podczas próby działania.
