Blokady i zamki drzwi do pralki Candy, Zerowatt, Iberna
Blokada drzwi pralki Candy, Zerowatt lub Iberna odpowiada za zaryglowanie drzwi i przekazanie sterownikowi sygnału pozwalającego rozpocząć program. Gdy pralka nie startuje, zgłasza błąd drzwi albo nie daje się otworzyć, sprawdź również zaczep, uchwyt, zawiasy, odpływ i przewody. Część dobieraj według pełnych danych z tabliczki znamionowej, numeru części i wykonania złącza.
Jak działa blokada drzwi w pralce Candy, Zerowatt lub Iberna?
Blokada drzwi pełni dwie powiązane funkcje: mechanicznie uniemożliwia otwarcie pralki podczas pracy oraz przekazuje do modułu sterującego informację, że drzwi zostały prawidłowo zamknięte i zaryglowane. Bez potwierdzenia z blokady sterownik zwykle nie uruchomi pobierania wody, obrotów bębna ani dalszych etapów programu.
W zależności od konstrukcji pralki ryglowanie może wykorzystywać element PTC i bimetal, cewkę, mechanizm impulsowy lub inne rozwiązanie elektromechaniczne. Z tego powodu liczba styków, przypisanie pinów, rezystancja i sposób sterowania nie są jednakowe dla wszystkich blokad Candy, Zerowatt i Iberna.
Warto też rozróżnić kilka elementów nazywanych potocznie zamkiem:
- blokada elektryczna znajduje się w korpusie pralki i jest połączona przewodami ze sterownikiem;

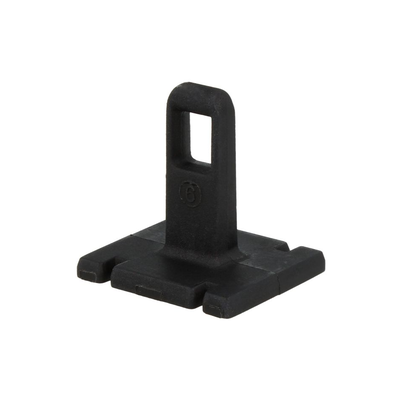

- zaczep lub hak drzwi wchodzi do otworu blokady po zamknięciu drzwi;
- uchwyt drzwi porusza zaczepem podczas otwierania;
- zawias ustala położenie całych drzwi względem blokady.
Uszkodzenie każdego z nich może sprawić, że pralka nie rozpozna zamkniętych drzwi, ale wymiana blokady pomoże tylko wtedy, gdy problem rzeczywiście znajduje się w niej lub jej obwodzie.
Objawy uszkodzenia blokady drzwi
Do problemu z blokadą może pasować jeden lub kilka objawów:
- pralka nie rozpoczyna programu mimo zamknięcia drzwi;
- po naciśnięciu Start nie słychać próby zaryglowania;
- blokada kilkakrotnie klika, lecz program nie rusza;
- drzwi zostają zaryglowane, ale urządzenie nadal sygnalizuje ich otwarcie;
- program rozpoczyna się, a następnie zostaje przerwany z błędem drzwi;
- drzwi nie odblokowują się po zakończeniu programu i odpompowaniu wody;
- wtyczka, styki lub obudowa blokady są nadtopione, przebarwione albo osmolone;
- działanie zależy od dociśnięcia lub uniesienia drzwi.
Ostatni objaw częściej wskazuje na problem mechaniczny: opuszczony zawias, zużyty zaczep, pęknięty uchwyt albo niewłaściwe ustawienie drzwi. Odpowiednie części znajdują się w kategoriach uchwyty drzwi do pralek Candy, Zerowatt i Iberna oraz zawiasy i wsporniki drzwi.
Co sprawdzić przed zakupem nowej blokady?
Pralka nie rozpoczyna programu
Najpierw zamknij drzwi bez używania nadmiernej siły i obserwuj, czy zaczep trafia centralnie w otwór blokady. Jeżeli ociera o obudowę, trzeba sprawdzić luz zawiasu, mocowanie drzwi i stan zaczepu. Pęknięta klamka może poruszać się pozornie prawidłowo, ale nie cofać haka wystarczająco daleko.
Skontroluj także otwór blokady. Fragment tworzywa, guzik lub osad mogą uniemożliwić pełne wsunięcie zaczepu. Jeżeli mechanika działa lekko, lecz po uruchomieniu programu nie ma kliknięcia ani kontrolki zamknięcia, podejrzenie przechodzi na blokadę, jej złącze, wiązkę przewodów lub układ sterowania na module.
Drzwi blokują się, ale pralka nadal pokazuje błąd
Samo zaryglowanie nie dowodzi pełnej sprawności części. W blokadzie może działać mechanizm ryglujący, a nie działać styk przekazujący sterownikowi potwierdzenie zamknięcia. Możliwa jest również przerwa w przewodzie między blokadą a modułem, luźny konektor, wypalony styk albo uszkodzenie elementu sterującego na płytce.
Jeżeli błąd pojawił się po wymianie części, sprawdź przede wszystkim:
- czy zamontowano blokadę przeznaczoną do dokładnego wariantu pralki;
- czy wtyczka została wsunięta do końca i zatrzasnęła się w obudowie;
- czy przewody nie zostały naprężone, przecięte lub zamienione;
- czy zaczep drzwi uruchamia mechanizm nowej blokady;
- czy na złączu i module nie ma śladów wcześniejszego zwarcia lub przegrzania.
Nie podłączaj przewodów według ich koloru ani położenia w innej blokadzie. Identycznie wyglądające obudowy mogą mieć odmienne połączenia wewnętrzne.
Drzwi nie otwierają się po praniu
Po zakończeniu cyklu blokada może zwalniać z opóźnieniem. Poczekaj, aż bęben całkowicie się zatrzyma i zgaśnie sygnalizacja zamknięcia. Jeżeli w pralce pozostała woda, przyczyną może być niedrożny filtr, zablokowany wąż albo niesprawna pompa, a nie sam zamek. Najpierw wykonaj bezpieczne awaryjne spuszczenie wody zgodnie z instrukcją danego modelu.
Jeśli urządzenie nie odpompowuje wody, przydatna będzie kategoria pompy odpływowe do pralek Candy. Nie ciągnij mocno za uchwyt drzwi — można w ten sposób uszkodzić klamkę, zaczep lub ramę drzwi, pozostawiając pierwotną usterkę nierozwiązaną.
Sposób awaryjnego otwierania zależy od modelu. Niektóre pralki mają linkę albo dźwignię przy filtrze, a inne wymagają dostępu do blokady od wnętrza obudowy. Nie należy poruszać przypadkowych elementów śrubokrętem, zwłaszcza gdy w bębnie znajduje się woda.
Diagnostyka miernikiem i kontrola instalacji
Przed pomiarami odłącz pralkę od sieci, zakręć dopływ wody i upewnij się, że złącze blokady zostało wypięte. Rezystancji ani ciągłości nie mierzy się w obwodzie znajdującym się pod napięciem.
Kontrola przewodów
Wiązkę można sprawdzić miernikiem ustawionym na test ciągłości lub niski zakres rezystancji. Pomiar wykonuje się pomiędzy odpowiadającymi sobie końcami każdego odłączonego przewodu — przy blokadzie i przy module. Bardzo niska, stabilna rezystancja wskazuje na zachowaną ciągłość. Otwarty obwód lub wynik zmieniający się podczas delikatnego poruszania wiązką wskazuje na przerwę, uszkodzony konektor albo przewód pęknięty pod izolacją.
Test ciągłości nie wykrywa wszystkich problemów. Styk może przewodzić przy małym prądzie miernika, a przegrzewać się pod obciążeniem. Dlatego nadtopiona kostka, luźne konektory i ciemny nalot na stykach są istotne nawet wtedy, gdy miernik sygnalizuje połączenie.
Pomiar blokady
Przed przyłożeniem sond ustal funkcje zacisków z dokumentacji pralki, schematu lub oznaczeń konkretnej blokady. Nie istnieje bezpieczny, uniwersalny pinout dla wszystkich zamków Candy. Przypadkowe podanie napięcia na niewłaściwe styki może zniszczyć blokadę i moduł.
Pomiar rezystancji może ujawnić całkowitą przerwę w elemencie wykonawczym lub brak przełączania styków mechanicznych. Nie należy jednak porównywać wyniku z jedną „prawidłową rezystancją” znalezioną dla innego typu blokady. Wartość zależy od konstrukcji, temperatury elementu PTC i kombinacji mierzonych zacisków.
Podstawowy pomiar wykonany bez zasilania nie potwierdza również, że blokada zadziała po nagrzaniu, prawidłowo przekaże sygnał zwrotny i niezawodnie zwolni drzwi. W razie niejednoznacznego wyniku potrzebna jest procedura serwisowa właściwa dla modelu.
Pomiar napięcia podczas pracy pralki oraz diagnostyka sterowania na module odbywają się przy napięciu sieciowym. Czynności te wymagają kwalifikacji, doświadczenia, zabezpieczonego stanowiska i właściwych przyrządów. Nie są przeznaczone do wykonania przez osobę bez przygotowania.
Nie wolno mostkować styków blokady w celu uruchomienia pralki. Takie połączenie usuwa zabezpieczenie przed otwarciem drzwi podczas pracy i może dodatkowo uszkodzić elektronikę.
Błąd E01 w pralce Candy — czy oznacza uszkodzony zamek?
W wybranych rodzinach pralek Candy i Hoover z określonymi modułami kod E01 oznacza problem z blokadą drzwi, hamowaniem bębna lub okablowaniem, natomiast E07 może odnosić się do blokady pozostającej w stanie zamkniętym albo jej przewodów. Znaczenie kodów trzeba jednak potwierdzić w instrukcji lub dokumentacji konkretnego modelu — numer błędu nie jest uniwersalny dla wszystkich generacji pralek Candy, Zerowatt i Iberna.
Kod E01 nie jest automatycznym zaleceniem zakupu blokady. Kolejność diagnostyki powinna obejmować:
| Obserwacja | Co może być przyczyną | Następny krok |
| Drzwi nie domykają się mechanicznie | Zaczep, uchwyt, zawias, ciało obce | Skontroluj ustawienie i ruch elementów drzwi |
| Brak kliknięcia po starcie | Blokada, złącze, przewody lub brak sterowania | Obejrzyj kostkę i sprawdź ciągłość wiązki |
| Drzwi są zaryglowane, ale pojawia się E01 | Brak sygnału zwrotnego, przewód lub moduł | Sprawdź obwód potwierdzenia według schematu modelu |
| Nowa blokada nie rozwiązała problemu | Niewłaściwa część, instalacja albo układ sterujący | Zweryfikuj numer części i obwód na module |
| Drzwi pozostają zamknięte, a w bębnie jest woda | Problem z odpływem lub niedokończony program | Spuść wodę i sprawdź filtr, pompę oraz wąż |
Uszkodzenie triaka, ścieżki lub innego elementu w sekcji sterowania blokadą jest możliwe, szczególnie gdy wtyczka albo stary zamek noszą ślady zwarcia. Naprawę płytki należy poprzedzić znalezieniem przyczyny uszkodzenia — samo odtworzenie spalonej ścieżki bez sprawdzenia blokady i wiązki może doprowadzić do ponownej awarii. Moduły do tej grupy urządzeń znajdują się w kategorii moduły sterujące i programatory Candy, ale ich zakupu nie należy traktować jako pierwszego kroku diagnostycznego.
Jak wymienić blokadę drzwi?
W pralce ładowanej od frontu blokada znajduje się zwykle za przednią ścianą, po stronie wejścia zaczepu drzwi. W wielu konstrukcjach dostęp uzyskuje się po zdjęciu zewnętrznej opaski fartucha i odchyleniu gumowej krawędzi w rejonie zamka. W innych modelach konieczne jest zdjęcie górnego lub przedniego panelu.
Typowa kolejność prac wygląda następująco:
- Odłącz pralkę od zasilania, zakręć wodę i zapewnij sobie dostęp do przedniej części urządzenia.
- Otwórz drzwi i zdejmij zewnętrzną opaskę mocującą fartuch, nie przebijając gumy narzędziem.
- Zsuń krawędź fartucha z kołnierza tylko w zakresie potrzebnym do dostępu do blokady.
- Przytrzymując blokadę od środka, odkręć lub zwolnij jej mocowanie.
- Przed wypięciem przewodów sfotografuj położenie kostki i zaczepów prowadzących wiązkę.
- Sprawdź złącze. Nadtopionej kostki nie należy zakładać do nowej blokady bez usunięcia uszkodzenia.
- Podłącz właściwą część, ustaw ją bez naprężeń i zamocuj w pierwotnym położeniu.
- Ułóż fartuch równomiernie w rowku i załóż opaskę. Skręcony fartuch lub niedokładnie osadzona opaska mogą spowodować wyciek.
- Po złożeniu sprawdź najpierw ruch drzwi i zaczepu, a następnie uruchom krótki program kontrolny. Obserwuj zaryglowanie, start programu, szczelność fartucha i odblokowanie po zakończeniu.
Jeśli podczas demontażu okaże się, że fartuch jest przecięty, zdeformowany albo nie utrzymuje opaski, właściwe części znajdziesz w kategorii fartuchy i uszczelki drzwi do pralek Candy.
W pralkach ładowanych od góry droga dostępu może prowadzić przez boczną, tylną lub przednią osłonę, a blokada pokrywy może współpracować z hamulcem bębna. Nie należy stosować do nich instrukcji przeznaczonej dla przedniego fartucha. Przed demontażem trzeba ustalić konstrukcję konkretnego modelu.
Jak dobrać blokadę do pralki Candy, Zerowatt lub Iberna?
Nie wybieraj zamka wyłącznie na podstawie zdjęcia, liczby pinów albo skróconej nazwy pralki. W obrębie podobnych serii mogą występować blokady różniące się układem elektrycznym, mocowaniem i sposobem przekazywania sygnału do modułu.
Przy porównaniu części znaczenie mają:
- pełny model oraz kod produktu lub numer seryjny z tabliczki znamionowej;
- numer części odczytany ze starej blokady, jeśli oznaczenie jest kompletne i czytelne;
- kształt oraz położenie złącza;
- liczba styków i ich rzeczywiste przypisanie;
- rozstaw i rodzaj mocowań;
- kierunek wejścia oraz geometria zaczepu drzwi;
- rodzaj blokady i sposób współpracy z modułem;
- wykonanie pralki: ładowana od frontu, od góry lub wersja kompaktowa.
Numer wybity na obudowie nie zawsze jest numerem katalogowym kompletnej części — może oznaczać producenta mechanizmu albo serię korpusu. Również identyczna kostka nie potwierdza zgodności elektrycznej.
Najpewniejszy następny krok to odczytanie wszystkich danych z tabliczki znamionowej pralki, zachowanie pełnych końcówek oznaczenia oraz porównanie ich z listą zgodności części. Jeśli oznaczenia są nieczytelne, przygotuj zdjęcie całej tabliczki, starej blokady, jej złącza i mocowania.
FAQ — blokady drzwi pralek Candy, Zerowatt i Iberna
Czy uszkodzona blokada może sprawić, że pralka nie pobiera wody?
Tak. Jeżeli sterownik nie otrzyma potwierdzenia bezpiecznego zaryglowania drzwi, może nie uruchomić elektrozaworu. Ten sam objaw może jednak powodować brak dopływu wody, uszkodzony zawór, przewody albo moduł, dlatego trzeba sprawdzić, na którym etapie zatrzymuje się program.
Czy kliknięcie zamka potwierdza jego sprawność?
Nie. Kliknięcie wskazuje jedynie, że mechanizm wykonał pewien ruch. Nadal może być uszkodzony styk sygnałowy, złącze lub przewód przekazujący informację do sterownika.
Dlaczego drzwi nie otwierają się mimo odłączenia pralki?
Blokada termiczna potrzebuje czasu na ostygnięcie, a mechanizm może też pozostawać naprężony przez źle ustawione drzwi. Jeżeli w bębnie jest woda, najpierw należy ją bezpiecznie spuścić. Nie otwieraj drzwi siłą.
Czy można sprawdzić blokadę, zwierając jej przewody?
Nie. Mostkowanie blokady obchodzi zabezpieczenie i może spowodować uruchomienie urządzenia z niezaryglowanymi drzwiami, porażenie lub uszkodzenie modułu. Do diagnostyki służą pomiary wykonywane według schematu konkretnej pralki.
Czy każda blokada z trzema pinami będzie pasowała?
Nie. Trzy styki mogą mieć różne funkcje i układ wewnętrzny. Trzeba potwierdzić numer katalogowy, zgodność z pełnym oznaczeniem pralki, mocowanie, geometrię zaczepu i przypisanie zacisków.
Co zrobić, jeśli wymiana blokady nie usunęła błędu E01?
Sprawdź zgodność zamontowanej części, ustawienie drzwi, kostkę, ciągłość przewodów i obwód sterowania na module. Jeżeli stara blokada lub złącze były spalone, moduł mógł zostać uszkodzony równocześnie. Diagnostykę elektroniki pod napięciem powinien wykonać odpowiednio przygotowany serwisant.
