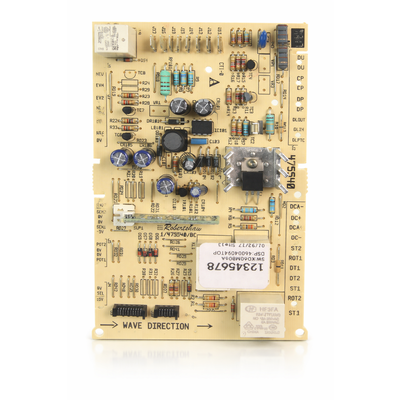

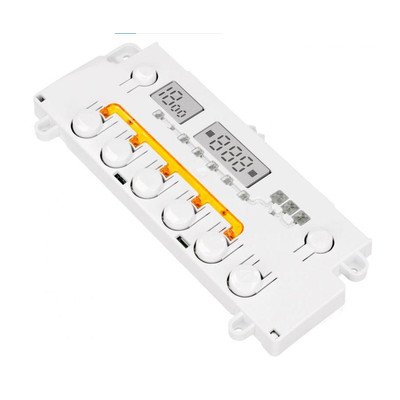

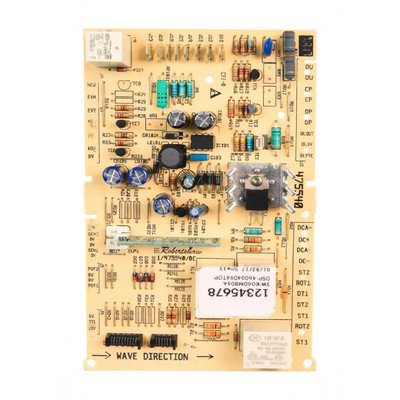

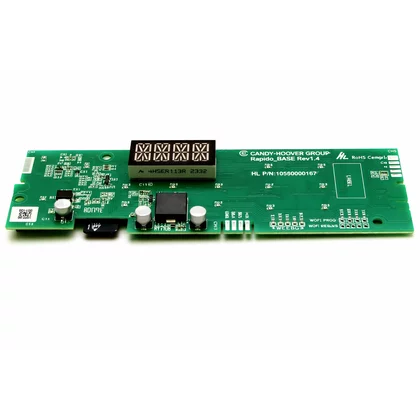

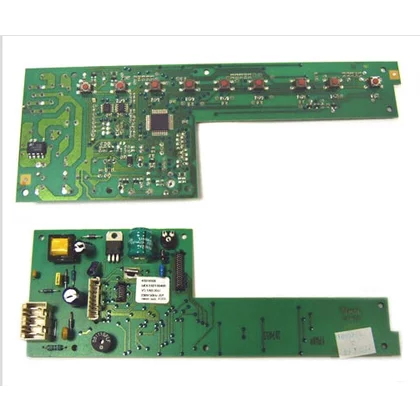

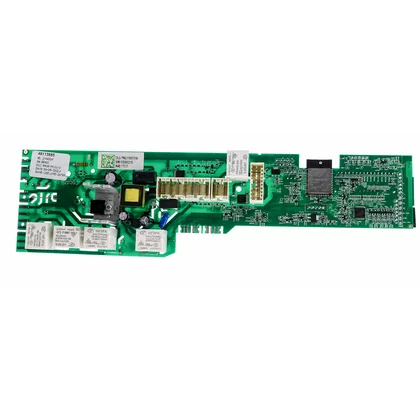

Moduły sterujące, wyświetlacze i programatory Candy
Moduły sterujące, wyświetlacze i programatory do pralek Candy odpowiadają za realizację programu, obsługę panelu oraz sterowanie podzespołami. Brak reakcji, resetowanie cyklu lub niedziałająca funkcja nie przesądzają jednak o awarii elektroniki. Przed zakupem warto sprawdzić zasilanie, przewody, czujniki i element wykonawczy, a część dobrać według pełnego modelu, 16-cyfrowego numeru urządzenia i oznaczeń modułu.
Kiedy podejrzewać moduł, wyświetlacz lub programator pralki Candy?
Elektronika pralki nie jest jednym uniwersalnym elementem. Zależnie od konstrukcji urządzenie może mieć główny moduł mocy, oddzielną płytkę wyświetlacza lub interfejsu użytkownika, przełącznik programów oraz dodatkowy sterownik silnika. Usterka jednego z tych zespołów może wyglądać podobnie do uszkodzenia blokady drzwi, pompy, grzałki, silnika albo wiązki przewodów.
Do objawów uzasadniających diagnostykę elektroniki należą:
- całkowicie ciemny panel mimo sprawnego gniazda i prawidłowego zasilania pralki;
- brak reakcji na przyciski, pokrętło lub pole dotykowe;
- miganie, zanikanie segmentów albo samoczynne resetowanie wyświetlacza;
- przerywanie programu zawsze w podobnym momencie, mimo sprawnego podzespołu wykonywującego daną czynność;
- brak sterowania tylko jednym odbiornikiem, na przykład silnikiem, pompą, grzałką lub elektrozaworem;
- błąd komunikacji między głównym modułem a panelem;
- widoczne nadpalenie płytki, złącza, przekaźnika lub elementu sterującego.
Sam objaw nie wystarcza do zamówienia modułu. Sterownik często zatrzymuje program dlatego, że nie otrzymał oczekiwanego sygnału z czujnika albo wykrył nieprawidłową pracę innej części.
Objaw, możliwa przyczyna i kolejność sprawdzania
| Objaw | Co może powodować problem poza modułem | Co sprawdzić przed wymianą elektroniki |
| Pralka jest całkowicie martwa | gniazdo, przewód zasilający, filtr przeciwzakłóceniowy, wyłącznik, złącze lub przerwana wiązka | Potwierdź działanie gniazda innym odbiornikiem. Po odłączeniu pralki sprawdź przewód, wtyki i ślady przegrzania. Pomiary wewnętrznego zasilacza modułu wykonuje serwisant. |
| Panel działa, ale program nie startuje | niedomknięte drzwi, uszkodzony uchwyt lub zaczep, blokada drzwi, jej przewody | Sprawdź mechaniczne domknięcie drzwi, złącze i obwód blokady. Brak potwierdzenia zamknięcia uniemożliwia uruchomienie cyklu, choć panel pozostaje aktywny. |
| Pralka nie wypompowuje wody | zatkany filtr, zablokowana pompa, niedrożny lub zagięty wąż, uszkodzone uzwojenie pompy | Oczyść układ odpływowy, sprawdź wirnik i ciągłość obwodu od pompy do sterownika. Dopiero sprawna pompa, która nie otrzymuje sterowania, kieruje diagnostykę w stronę modułu. |
| Brak wirowania lub nierówne obroty | woda pozostająca w zbiorniku, zużyte szczotki w silniku komutatorowym, silnik, tachogenerator, pasek, blokada drzwi lub przewody | Najpierw potwierdź odpompowanie wody. Następnie sprawdź napęd, silnik, sygnał tacho i wiązkę. Prawidłowy pomiar statyczny nie wyklucza usterki pojawiającej się pod obciążeniem. |
| Woda się nie nagrzewa | grzałka, przebicie grzałki do masy, czujnik NTC, przewody lub niewłaściwy poziom wody | Zmierz ciągłość grzałki oraz jej izolację względem obudowy odpowiednim miernikiem. Sprawdź NTC i wiązkę. Dopiero potem oceniaj przekaźnik lub obwód sterowania grzałką. |
| Wyświetlacz zanika lub przyciski nie reagują | zabrudzony albo uszkodzony przycisk, selektor, taśma lub przewód między płytkami, wilgoć i skorodowane złącze | Obejrzyj panel, połączenia i mocowanie płytki. Jeśli pralka realizuje program mimo problemu z obsługą, bardziej podejrzany jest interfejs niż główny moduł mocy. |
| Program zatrzymuje się podczas pobierania wody | zakręcony zawór, niskie ciśnienie, sitko dopływu, elektrozawór, hydrostat lub jego wężyk | Potwierdź dopływ wody, drożność i działanie zaworu oraz układu kontroli poziomu. Moduł może jedynie raportować brak oczekiwanego napełnienia. |
Odpowiednie grupy części można sprawdzić w kategoriach blokad drzwi do pralek Candy, pomp odpływowych, grzałek, silników i szczotek oraz hydrostatów i czujników poziomu.
Jak sprawdzić elektronikę bez wymiany części na próbę?
Odczytaj zachowanie pralki i kod błędu
Zanotuj wybrany program, moment zatrzymania, stan wody, temperaturę, pracę bębna oraz dokładny kod lub liczbę mignięć kontrolek. Kod wskazuje obwód, w którym sterownik wykrył nieprawidłowość, ale zwykle nie identyfikuje jednej części.
Znaczenie kodów trzeba sprawdzać dla konkretnej rodziny urządzeń. Przykładowo poniższe informacje dotyczą pralek Candy Smart Touch i Hoover One Touch wyposażonych w określone karty mocy Invensys, a nie wszystkich pralek Candy:
| Kod w tym zakresie urządzeń | Znaczenie diagnostyczne | Co należy rozróżnić |
| E00 lub E15 | problem karty mocy albo brak jej zaprogramowania | Uszkodzony moduł i moduł sprawny sprzętowo, lecz bez właściwej konfiguracji, mogą dawać podobny rezultat. |
| E06 | problem pamięci EEPROM, karty mocy lub jej połączeń | Przed wymianą należy sprawdzić złącza i wiązkę oraz ustalić, czy część wymaga zaprogramowania. |
| E09 | problem karty mocy w obwodzie sterowania silnikiem, w tym triaka, albo przewodów | Trzeba wykluczyć uszkodzenie silnika, tachogeneratora i wiązki. Sam kod nie uzasadnia wymiany całego modułu bez kontroli obciążenia. |
| E13 | brak komunikacji między kartą mocy a płytką wyświetlacza | Sprawdza się oba moduły, przewody, taśmy oraz styki złączy. |
| E22 | problem z grzaniem: przewody, grzałka lub karta mocy | Konieczny jest pomiar grzałki i jej izolacji oraz kontrola wiązki przed oceną przekaźnika na płycie. |
W innych seriach te same oznaczenia mogą mieć odmienne znaczenie. Właściwym punktem odniesienia pozostaje instrukcja lub dokumentacja serwisowa dopasowana do pełnego oznaczenia pralki.
Wykonaj oględziny po odłączeniu urządzenia
Pralkę należy odłączyć od sieci, a nie tylko ustawić pokrętło w pozycji OFF. W części konstrukcji karta mocy pozostaje zasilana w trybie czuwania. Przed dotknięciem złączy trzeba odczekać czas wskazany w dokumentacji; dla wybranych kart Invensys producent podaje co najmniej 30 sekund po wyjęciu wtyczki.
Po uzyskaniu dostępu obejrzyj:
- nadpalone lub odbarwione wtyki;
- luźne złącza i przewody wysunięte z konektorów;
- korozję, ślady wody i osad;
- pęknięte luty przy przekaźnikach, złączach i elementach mocy;
- zwęglone ścieżki, pęknięte elementy i wybrzuszone kondensatory;
- uszkodzenie taśmy łączącej moduł główny z wyświetlaczem.
Brak widocznych śladów nie potwierdza sprawności elektroniki. Awaria pamięci, mikrokontrolera, przekaźnika albo zasilacza może nie pozostawić zmian rozpoznawalnych gołym okiem.
Zbadaj sterowany podzespół i jego przewody
Pomiar wykonuje się po odłączeniu odpowiedniego złącza, aby równoległe obwody modułu nie zmieniały wyniku. Rezystancję grzałki, pompy, elektrozaworu, blokady, silnika, tachogeneratora lub czujnika należy porównać z dokumentacją konkretnej wersji urządzenia. Nie istnieje jedna prawidłowa wartość dla całej kategorii.
Wynik oznaczający przerwę lub zwarcie może wskazywać uszkodzenie części albo przewodu. Poprawna rezystancja potwierdza jedynie stan badanego obwodu w chwili pomiaru. Nie wyklucza przebicia pojawiającego się po nagrzaniu, zacinania mechanicznego, utraty sygnału pod obciążeniem ani nieprawidłowej charakterystyki czujnika.
Sprawdzanie napięć na pracującej pralce, testowanie obwodów sieciowych oraz uruchamianie odsłoniętego modułu jest przeznaczone dla wykwalifikowanego serwisanta. Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, doświadczenia, izolowanych przyrządów i procedury właściwej dla modelu. Nie są przeznaczone do wykonania przez osobę bez przygotowania.
Czy moduł można naprawić?
Niektóre moduły można naprawić na poziomie elementów elektronicznych, na przykład po uszkodzeniu zasilacza, przekaźnika, triaka, ścieżki lub połączenia lutowanego. Taka naprawa wymaga rozpoznania schematu funkcjonalnego płyty, bezpiecznego rozładowania obwodów, lutowania elementów przewlekanych lub SMD oraz sprawdzenia modułu pod kontrolowanym obciążeniem.
Wymiana widocznie spalonego elementu bez znalezienia przyczyny może doprowadzić do ponownej awarii. Uszkodzenie triaka sterującego silnikiem, pompą lub zaworem może współwystępować ze zwarciem odbiornika, uszkodzoną izolacją albo nadpalonym złączem. Przed ponownym uruchomieniem trzeba więc sprawdzić podzespół sterowany przez dany obwód i jego przewody.
Nie należy mostkować przekaźników, triaków, blokady drzwi ani innych zabezpieczeń. Takie obejście nie jest prawidłową metodą diagnostyczną i może spowodować porażenie, niekontrolowaną pracę silnika, przegrzanie lub zalanie.
Naprawa może być niecelowa, gdy laminat jest zwęglony na dużej powierzchni, mikrokontroler został uszkodzony albo brakuje właściwego oprogramowania. Wtedy stosuje się zgodny moduł nowy lub regenerowany, o ile jego wariant i sposób konfiguracji są potwierdzone.
Gdzie znajduje się moduł i jak przebiega wymiana?
Płytka wyświetlacza i selektora zwykle znajduje się bezpośrednio za panelem obsługi. Główny moduł może być zamontowany za tym panelem, pod górną pokrywą albo w osobnej obudowie w tylnej lub dolnej części pralki. Położenie trzeba ustalić na podstawie konstrukcji danego modelu, ponieważ elektronika nie zawsze tworzy jeden zespół.
Typowa kolejność prac przy module panelu obejmuje:
- Odłączenie pralki od sieci, zamknięcie dopływu wody i zapewnienie dostępu do obudowy.
- Zdjęcie górnej pokrywy oraz zwolnienie panelu zgodnie z dokumentacją modelu. W części pralek dostęp wymaga również wyjęcia szuflady dozownika i odkręcenia ukrytych pod nią mocowań.
- Wykonanie wyraźnych zdjęć wszystkich złączy, oznaczeń i przebiegu przewodów.
- Odblokowanie zatrzasków wtyków. Nie należy ciągnąć za przewody ani podważać płytki metalowym narzędziem.
- Zwolnienie obudowy lub zaczepów modułu bez łamania plastikowych wsporników.
- Przeniesienie pokrętła, światłowodów kontrolek, przycisków lub maskownicy tylko wtedy, gdy nowa część ich nie zawiera.
- Podłączenie przewodów według wykonanych zdjęć i oznaczeń, sprawdzenie prowadzenia wiązki oraz ponowne zamknięcie osłon.
Płytkę należy trzymać za krawędzie i chronić przed ładunkami elektrostatycznymi. Przed końcowym złożeniem warto sprawdzić, czy przyciski i selektor poruszają się swobodnie, a przewody nie są przyciśnięte obudową.
Jak dobrać moduł sterujący, wyświetlacz lub programator Candy?
Podobny wygląd, taka sama liczba złączy albo zgodny kształt obudowy nie gwarantują poprawnej pracy. Moduły o zbliżonej konstrukcji mogą różnić się obsługiwanym silnikiem, wyposażeniem pralki, mapą programów, wersją wyświetlacza i oprogramowaniem.
Przed zamówieniem przygotuj:
- pełny model pralki;
- kompletny 16-cyfrowy numer seryjny lub numer „No.” z tabliczki znamionowej;
- numer oryginalny i wszystkie oznaczenia znajdujące się na module;
- zdjęcie całej tabliczki znamionowej;
- zdjęcia etykiet, złączy oraz obu stron wymontowanego zespołu, jeżeli można je wykonać bez uszkodzenia płytki;
- informację, czy wymieniany jest moduł mocy, płytka wyświetlacza, przełącznik programów czy cały panel.
Szczególnie ważny jest stan konfiguracji części. Jeden moduł może być sprzedawany jako zaprogramowany dla określonego urządzenia, inny jako nieskonfigurowany, a jeszcze inny może wymagać przeniesienia danych lub zaprogramowania po montażu. Nie należy zakładać, że każda płytka wymaga konfiguracji ani że każda zadziała bez niej.
Numery nadrukowane na laminacie mogą identyfikować rodzinę płyt, a nie gotowy wariant serwisowy. Dlatego numer części trzeba potwierdzić w katalogu dla pełnego oznaczenia pralki. Jeśli dane nie dają jednoznacznej zgodności, następnym krokiem jest przesłanie zdjęcia tabliczki znamionowej i etykiety starego modułu do doboru.
FAQ – moduły i programatory do pralek Candy
Czy brak reakcji pralki oznacza spalony moduł?
Nie. Najpierw należy potwierdzić zasilanie gniazda oraz sprawdzić przewód, filtr przeciwzakłóceniowy, wyłącznik, wtyki i wiązkę. Dopiero prawidłowe zasilanie dochodzące do modułu oraz brak jego napięć wyjściowych uzasadniają diagnostykę zasilacza płytki. Pomiary w obwodzie sieciowym powinien wykonać serwisant.
Czy kod błędu jednoznacznie wskazuje moduł do wymiany?
Zwykle nie. Kod określa wykrytą nieprawidłowość lub obwód, ale przyczyną może być czujnik, element wykonawczy, przewód, złącze albo elektronika. Znaczenie kodu musi być sprawdzone dla konkretnej serii pralki.
Dlaczego nowy moduł nie uruchamia pralki?
Może być niezgodny z wariantem urządzenia, niezaprogramowany, przeznaczony do innego panelu lub nieprawidłowo podłączony. Możliwe jest również pozostawienie pierwotnej usterki, na przykład zwarcia silnika lub grzałki, które obciąża nową płytę.
Czy można dobrać programator tylko według modelu pralki?
Model bywa niewystarczający, ponieważ pod tą samą nazwą mogą występować różne wykonania. Do doboru należy użyć pełnego modelu, 16-cyfrowego numeru urządzenia oraz numerów i zdjęć starego modułu.
Czy wyświetlacz i główny moduł sterujący są tym samym elementem?
Nie w każdej pralce. Wyświetlacz lub panel użytkownika może być oddzielną płytką komunikującą się z kartą mocy. Ciemny ekran może wynikać z uszkodzenia panelu, modułu głównego, jego zasilacza albo przewodu łączącego oba zespoły.
Czy używany moduł z identycznymi wtyczkami będzie pasował?
Nie można tego potwierdzić na podstawie wtyczek. Muszą zgadzać się numery katalogowe, wariant urządzenia, obsługiwane wyposażenie oraz konfiguracja oprogramowania. Nieprawidłowa płytka może nie wystartować, zgłaszać błędy lub niewłaściwie sterować podzespołami.
