Blokady drzwi pralek Mastercook
Blokada drzwi pralki Mastercook rygluje drzwiczki i przekazuje sterownikowi sygnał pozwalający rozpocząć program. Gdy pralka nie startuje, nie blokuje drzwi albo nie zwalnia ich po praniu, sprawdź również hak, zawias, odpływ, przewody i moduł. Część dobieraj według pełnych danych z tabliczki oraz oznaczeń starej blokady.
Jak działa blokada drzwi w pralce Mastercook?
Po zamknięciu drzwi hak wchodzi w mechanizm blokady. Po rozpoczęciu programu sterownik zasila element ryglujący, a wewnętrzny styk potwierdza, że drzwi zostały zabezpieczone. Dopiero wtedy pralka może przejść do pobierania wody i kolejnych etapów cyklu.
W wielu konstrukcjach stosuje się blokady z elementem PTC i bimetalem. Po odłączeniu zasilania mechanizm potrzebuje czasu na ostygnięcie, dlatego drzwi nie muszą otworzyć się natychmiast po zakończeniu programu. W innych wykonaniach zasada sterowania i liczba styków mogą być odmienne, więc nie należy przenosić schematu jednej blokady na wszystkie pralki Mastercook.
Objawy uszkodzenia blokady i podobne usterki
| Objaw | Co może być przyczyną | Co sprawdzić w pierwszej kolejności |
| Pralka nie rozpoczyna programu, a blokada nie klika | blokada, przewody, złącze, uszkodzony hak, niewłaściwe domknięcie drzwi lub układ sterowania | ustawienie drzwi, hak, zawias, gniazdo blokady i stan kostki elektrycznej |
| Blokada klika, lecz program nie rusza | brak sygnału zwrotnego z blokady, przerwany przewód albo usterka modułu | styki blokady według jej schematu oraz ciągłość wiązki do modułu |
| Pralka uruchamia się dopiero po dociśnięciu lub poruszeniu drzwiami | zużyty hak, opadnięte drzwi, luźne mocowanie albo niestabilny styk blokady | luzy zawiasu, położenie haka i mocowanie blokady; nie trzaskaj drzwiami |
| Drzwi pozostają zamknięte po programie | woda w zbiorniku, niedrożny odpływ, blokada mechanicznie zatrzymana albo nadal zasilana przez sterownik | poziom wody, filtr i pompę odpływową, a następnie sterowanie blokadą |
| Wtyczka lub obudowa blokady jest nadpalona | luźny styk, przegrzanie blokady, zwarcie lub uszkodzenie obwodu sterującego | blokadę, konektory, przewody oraz płytę w pobliżu elementu wykonawczego |
Samo pozostawanie drzwi w pozycji zamkniętej nie dowodzi awarii zamka. Jeżeli w bębnie stoi woda, najpierw trzeba ustalić, dlaczego pralka jej nie odpompowała. Pomocne będą wtedy pompy pralek Mastercook, ale pompy nie należy kupować przed sprawdzeniem filtra, węży i wirnika.
Co sprawdzić przed wymianą blokady?
Hak, klamka i zawias drzwi
Przy otwartych drzwiach obejrzyj hak wchodzący do blokady. Nie powinien być pęknięty, mocno wytarty ani luźny. Sprawdź też, czy drzwi nie opadły na zawiasie. Jeśli trzeba je unosić lub dociskać, blokada może być sprawna, lecz hak nie trafia prawidłowo w jej otwór.
Uszkodzone klamki, haki, zawiasy i inne współpracujące części znajdują się w kategorii elementów drzwi pralek Mastercook. Wymiana samej blokady nie usunie problemu wynikającego z niewłaściwego ustawienia drzwi.
Gniazdo blokady i połączenia
Po odłączeniu pralki od sieci sprawdź, czy w otworze zamka nie ma fragmentu tworzywa, włókien lub resztek detergentu utrudniających ruch mechanizmu. Obejrzyj kostkę elektryczną i przewody. Luźny konektor, przebarwiona obudowa, stopiona izolacja albo zaśniedziałe styki wymagają usunięcia przyczyny przegrzewania, a nie tylko podłączenia nowej części.
Wiązkę można skontrolować omomierzem po odłączeniu jej zarówno od blokady, jak i od modułu. Ciągłość każdego przewodu bada się od końca do końca, poruszając jednocześnie wiązką w miejscach narażonych na zginanie. Stabilna, mała rezystancja potwierdza ciągłość badanego odcinka, ale nie wyklucza luźnego styku w kostce ani zwarcia pojawiającego się dopiero podczas pracy.
Pomiar blokady miernikiem
Najpierw sfotografuj podłączenie, wypnij kostkę i odczytaj schemat lub oznaczenia zacisków nadrukowane na obudowie blokady. Nie określaj funkcji pinów na podstawie ich położenia ani kolorów przewodów — w różnych wykonaniach mogą być przypisane inaczej.
W blokadzie z PTC można sprawdzić, czy obwód elementu grzejnego nie ma przerwy. Wynik OL lub nieskończona rezystancja na zaciskach wskazanych dla PTC oznacza przerwany obwód. Wartość mierzalna potwierdza jedynie, że element nie jest całkowicie przerwany. Nie dowodzi, że blokada prawidłowo rygluje po rozgrzaniu ani że przełącza styk sygnałowy pod obciążeniem.
Stan styku potwierdzającego zamknięcie sprawdza się zgodnie ze schematem konkretnej blokady, porównując przejście w określonym położeniu mechanizmu. Nie podawaj napięcia sieciowego na wymontowaną część w warunkach domowych i nie zwieraj zacisków w celu uruchomienia pralki. Błędne połączenie może uszkodzić moduł, a obejście zabezpieczenia pozwolić na pracę z niezaryglowanymi drzwiami.
Pomiary napięcia przy pracującej pralce oraz diagnostyka obwodu wykonawczego modułu są przeznaczone dla wykwalifikowanego serwisanta. Wymagają procedury właściwej dla modelu, zabezpieczonego stanowiska i odpowiednich przyrządów.
Kiedy problem leży poza blokadą?
Jeżeli sprawna lub nowa blokada nadal nie działa, trzeba sprawdzić wiązkę oraz moduł pralki Mastercook. Sterownik może nie podawać zasilania na blokadę, nie odczytywać sygnału zwrotnego albo nie wyłączać obwodu po zakończeniu cyklu.
Wskazówką diagnostyczną jest sposób zachowania urządzenia:
- brak jakiejkolwiek próby ryglowania kieruje uwagę na przewody, złącza i obwód sterujący;
- powtarzające się klikanie może oznaczać, że mechanizm nie osiąga właściwego położenia albo sterownik nie otrzymuje potwierdzenia;
- zwolnienie drzwi dopiero po odłączeniu zasilania, mimo opróżnionego zbiornika, może wskazywać, że blokada pozostaje zasilana;
- brak odblokowania także po odłączeniu i odczekaniu może wynikać z mechanicznego zakleszczenia zamka, haka lub klamki.
Nie wymieniaj modułu wyłącznie dlatego, że nowa blokada nie pomogła. Najpierw trzeba potwierdzić ciągłość przewodów, zgodność zamontowanej części i prawidłowe współdziałanie haka z zamkiem. Po zwarciu lub nadpaleniu blokady należy również obejrzeć płytę, ponieważ uszkodzenia obu elementów mogą wystąpić jednocześnie.
Jak dostać się do blokady i ją wymienić?
W wielu pralkach ładowanych od przodu blokada znajduje się bezpośrednio za przednią ścianą, przy otworze drzwiowym. Po odłączeniu zasilania i zakręceniu dopływu wody dostęp można uzyskać od strony fartucha:
- Zdejmij zewnętrzną obejmę fartucha, nie przebijając gumy ani nie odkształcając sprężyny.
- Odegnij tylko przednią krawędź fartucha do wnętrza bębna.
- Odkręć mocowanie blokady i wysuń ją za przednią ścianę.
- Przed rozłączeniem wykonaj zdjęcie kostki, zwłaszcza jeśli przewody nie są zebrane w jedno kodowane złącze.
- Sprawdź, czy wtyczka nie jest nadtopiona, a następnie podłącz zgodną blokadę i zamocuj ją bez naprężeń.
- Ułóż fartuch równo w rowku i załóż obejmę. Skręcona lub źle osadzona uszczelka może później powodować wyciek.
W części modeli wygodniejszy dostęp jest możliwy po zdjęciu górnego blatu. Konstrukcje ładowane od góry mogą wymagać demontażu panelu bocznego lub przedniej części obudowy. Przed rozbieraniem sprawdź budowę konkretnej pralki — instrukcja dotycząca fartucha nie pasuje do urządzenia ładowanego od góry.
Po montażu najpierw sprawdź ręcznie, czy drzwi zamykają się bez podnoszenia i nadmiernej siły. Następnie uruchom krótki program bez wsadu. Pralka powinna zaryglować drzwi przed pobieraniem wody, nie może zgłaszać błędu zamknięcia, a po zakończeniu i bezpiecznym opróżnieniu zbiornika blokada powinna zostać zwolniona.
Jak dobrać blokadę drzwi do pralki Mastercook?

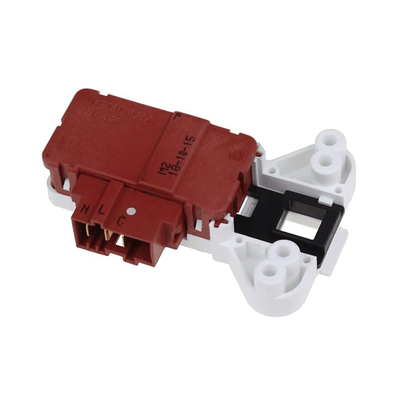

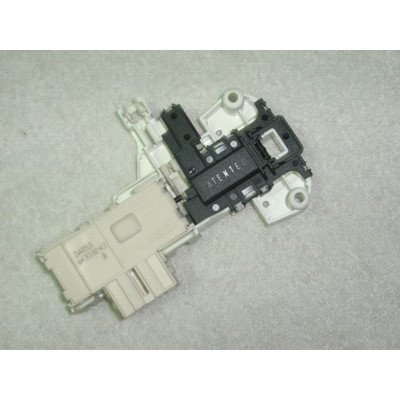

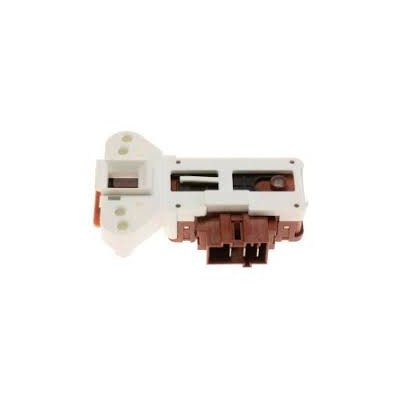

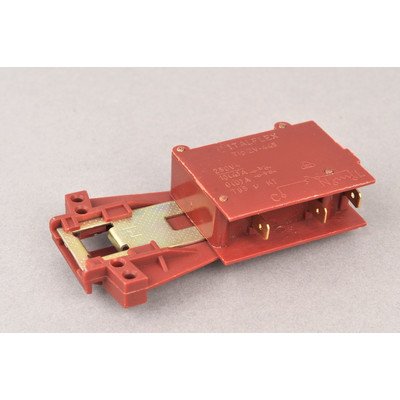

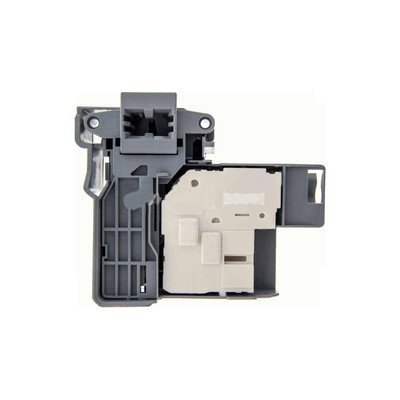

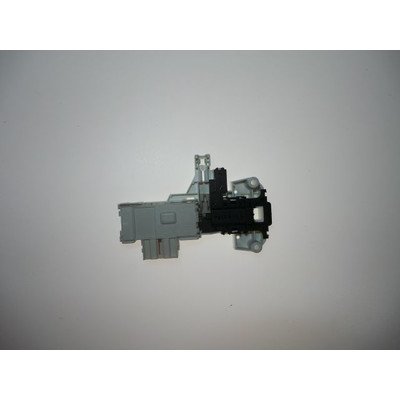

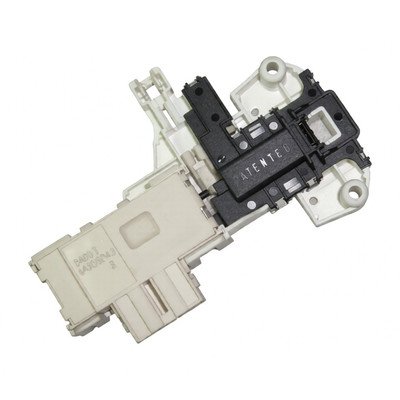

Nazwa serii, taka jak PF, PFD, PFE, PTD czy PTDE, nie wystarcza do potwierdzenia zgodności. W obrębie podobnie oznaczonych pralek mogą występować różne blokady, między innymi Metalflex, Rold lub inne wykonania katalogowe.
Przy doborze przygotuj:
- pełny model oraz wszystkie numery z tabliczki znamionowej pralki;
- numer części i oznaczenie producenta ze starej blokady;
- zdjęcie całej części oraz nadrukowanego schematu zacisków;
- liczbę, układ i kształt styków;
- rodzaj kostki oraz jej kluczowanie;
- rozstaw i sposób mocowania;
- kształt kanału, do którego wchodzi hak drzwi.
Identyczny wygląd obudowy lub taka sama liczba pinów nie potwierdzają zgodności elektrycznej. Dwie blokady mogą różnić się układem styków, sposobem ryglowania lub położeniem mocowań. Nie przekładaj przewodów według kolorów znalezionych w opisie innego modelu.
Najbezpieczniejszy następny krok to porównanie danych z tabliczki z katalogiem części oraz odczytanie pełnego symbolu starej blokady. Jeśli oznaczenie jest nieczytelne, przygotuj wyraźne zdjęcia tabliczki, złącza, mocowania i strony z nadrukowanym schematem.
FAQ – blokady drzwi pralek Mastercook
Czy brak startu pralki oznacza uszkodzoną blokadę?
Nie. Blokada jest jednym z podejrzanych elementów, ale taki sam objaw mogą powodować źle ustawione drzwi, pęknięty hak, przerwana wiązka lub uszkodzenie sterownika. Najpierw sprawdź mechanikę drzwi i połączenia.
Dlaczego drzwi nie otwierają się od razu po praniu?
Blokada z bimetalem może potrzebować krótkiego czasu na ostygnięcie. Jeżeli zwłoka jest znacznie dłuższa, sprawdź, czy w bębnie nie została woda. Przy opróżnionym zbiorniku przyczyną może być zakleszczenie mechanizmu lub dalsze zasilanie blokady przez moduł.
Czy blokadę można sprawdzić samym omomierzem?
Omomierz wykryje między innymi przerwę w obwodzie PTC i pozwoli sprawdzić wskazane styki, ale podstawowy pomiar nie potwierdza pełnego działania po rozgrzaniu i pod obciążeniem. Punkty pomiarowe trzeba ustalić ze schematu konkretnej części.
Czy wolno zmostkować blokadę na próbę?
Nie. Mostkowanie omija zabezpieczenie drzwi, grozi uruchomieniem pralki z dostępnym bębnem oraz może uszkodzić moduł przy błędnym rozpoznaniu zacisków. Diagnostykę należy wykonać bez obchodzenia blokady.
Czy po wymianie blokady potrzebny jest reset lub programowanie?
Typowa blokada mechaniczno-elektryczna nie wymaga programowania. Jeżeli prawidłowo dobrana część nie działa, sprawdź montaż, hak, kostkę, przewody i układ sterowania. Procedura serwisowa może być potrzebna do odczytu lub skasowania błędów w konkretnym modelu, ale nie zmienia niezgodnej części w zgodną.
Czy blokadę można dobrać tylko po oznaczeniu pralki Mastercook?
Pełne dane urządzenia są podstawą, lecz warto również porównać symbol starej blokady, złącze, mocowanie i schemat styków. Skrócona nazwa modelu albo samo podobieństwo zdjęcia nie wystarczają do potwierdzenia wariantu.
