Moduły pralek Mastercook
Moduł pralki Mastercook steruje programem, silnikiem, pompą, grzałką i blokadą drzwi, ale podobne objawy mogą powodować także te podzespoły. Przed zakupem sprawdź zasilanie, wiązki, element wykonawczy oraz oznaczenia z tabliczki i starego modułu, ponieważ sam wygląd płytki nie potwierdza zgodności.
Za co odpowiada moduł pralki Mastercook?
Moduł sterujący, nazywany również płytą elektroniczną, programatorem elektronicznym lub sterownikiem, przetwarza ustawienia programu i sygnały z pralki. Na ich podstawie załącza między innymi elektrozawory, grzałkę, silnik, pompę odpływową i blokadę drzwi. W niektórych konstrukcjach panel z przyciskami lub wyświetlaczem jest osobnym elementem, a w innych współpracuje z modułem głównym.
Moduł nie jest jednak niezależnym „centrum naprawiającym” każdy problem. Jeżeli czujnik, silnik, pompa albo przewód jest uszkodzony, sterownik może prawidłowo wykrywać nieprawidłowość i zatrzymywać program.
Objawy mogące wskazywać na uszkodzenie modułu
Podejrzenie modułu jest uzasadnione dopiero po porównaniu objawu z działaniem obwodu, który powinien zostać w danym momencie uruchomiony. Typowe sytuacje to:
- pralka jest całkowicie martwa, mimo potwierdzonego napięcia w gnieździe i sprawnego przewodu zasilającego;
- panel reaguje, ale program nie startuje albo zatrzymuje się bez wyraźnej przyczyny;
- urządzenie wykonuje tylko część cyklu, pomija etap, powtarza go lub nie przechodzi do wirowania;
- pralka nie steruje pompą, grzałką, elektrozaworem albo silnikiem, mimo że dany element i jego przewody są sprawne;
- występuje samoczynne przełączanie funkcji, brak reakcji na wybrane przyciski lub niestabilna praca wyświetlacza;
- na płytce widać przepaloną ścieżkę, nadpalone złącze, ślady zalania, pęknięte luty albo uszkodzone elementy.
Sam kod błędu, miganie diod, pojedyncze kliknięcie przekaźnika lub brak obrotów bębna nie stanowią jeszcze dowodu awarii modułu. Te objawy mogą mieć również przyczynę w blokadzie drzwi, pompie, filtrze odpływowym, hydrostacie, grzałce, silniku, szczotkach, tachogeneratorze albo wiązce przewodów.
Diagnostyka: objaw → sprawdzenie → interpretacja
| Objaw | Co sprawdzić przed modułem | Co może oznaczać wynik |
| Brak jakiejkolwiek reakcji | Gniazdo, przewód, wyłącznik, filtr przeciwzakłóceniowy, złącza i ślady zalania | Jeżeli zasilanie dochodzi do wejścia modułu, a panel nadal pozostaje martwy, podejrzenie obwodu zasilania modułu jest uzasadnione. Nie rozstrzyga to, czy uszkodzony jest cały moduł, czy pojedynczy element na płytce. |
| Program nie startuje po zamknięciu drzwi | Mechaniczne zamknięcie drzwi, blokadę, przewody blokady i sygnał zwrotny do sterownika | Brak potwierdzenia zamknięcia może zatrzymać program mimo sprawnego modułu. Nie należy mostkować blokady na stałe. |
| Pralka pobiera wodę i od razu ją wypompowuje | Drożność wężyka hydrostatu, komorę ciśnieniową, położenie węża odpływowego, pompę i przewody | Nieprawidłowy sygnał poziomu wody lub problem z odpływem może wyglądać jak błąd modułu. |
| Pralka nie wypompowuje wody | Filtr, wirnik pompy, wąż zbiornik–pompa, wąż odpływowy, złącze pompy i samą pompę | Jeżeli pompa jest mechanicznie drożna i sprawna, a sterowanie nie pojawia się w odpowiednim momencie, można badać obwód wyjściowy modułu. |
| Bęben nie obraca się lub nie wiruje | Pasek, szczotki silnika, komutator, kostkę silnika, tachogenerator i przewody | Zużyte szczotki, brak sygnału prędkości lub przeciążony silnik mogą zatrzymać cykl bez uszkodzenia modułu. |
| Woda nie jest podgrzewana | Grzałkę, jej rezystancję, upływność do obudowy, czujnik temperatury, przewody i złącza | Prawidłowa ciągłość grzałki nie potwierdza braku upływności. Jeśli element wykonawczy jest sprawny, można sprawdzać sterowanie grzałką zgodnie ze schematem konkretnego modelu. |
| Program zatrzymuje się przy odpompowaniu lub wirowaniu | Rzeczywisty poziom wody, pompę, hydrostat, silnik i tachogenerator | Moduł może blokować przejście do następnego etapu, ponieważ nie otrzymuje potwierdzenia opróżnienia zbiornika albo prawidłowych obrotów. |
Jak sprawdzać moduł i elementy współpracujące?
Przed pomiarami rezystancji lub ciągłości odłącz pralkę od sieci, zamknij dopływ wody i odczekaj na rozładowanie elementów, które mogą przechowywać energię. Złącza warto oznaczyć zdjęciami przed odłączeniem. Pomiar wykonany na podłączonej płytce może dawać wynik zniekształcony przez inne obwody.
Kontrola bez zasilania
W pierwszej kolejności wykonaj oględziny:
- sprawdź, czy na płytce nie ma śladów wody, korozji, okopcenia, pękniętych lutów i przepalonych ścieżek;
- obejrzyj złącza modułu oraz kostki silnika, pompy, grzałki i blokady drzwi;
- poszukaj nadtopionych obudów konektorów oraz luźnych zacisków;
- porównaj przebieg przewodów z dokumentacją lub oznaczeniami wykonanymi przed demontażem;
- zbadaj elementy wykonawcze osobno, a nie tylko przez pomiar na złączu modułu.
Pomiar ciągłości przewodu potwierdza jedynie, że w chwili badania obwód nie jest przerwany. Nie wyklucza zwarcia pod obciążeniem, nadpalonego styku ani usterki pojawiającej się dopiero po nagrzaniu lub drganiach.
Rezystancję grzałki, pompy, cewek zaworów albo uzwojeń silnika porównuj z dokumentacją konkretnego modelu. Nie stosuj jednej wartości jako uniwersalnej dla wszystkich pralek Mastercook. Grzałkę należy dodatkowo sprawdzić pod kątem upływności do metalowej obudowy odpowiednim miernikiem izolacji; zwykły pomiar omomierzem nie zastępuje takiego badania.
Pomiary napięcia podczas pracy
Sprawdzanie napięcia na wyjściu modułu, pomiar sterowania triakiem lub przekaźnikiem oraz obserwacja sygnału tachogeneratora są czynnościami dla osoby mającej kwalifikacje, doświadczenie i właściwe przyrządy. W pralce występuje napięcie sieciowe, a część pomiarów wykonuje się przy urządzeniu zasilanym.
Nieprawidłowe napięcie na wyjściu nie zawsze oznacza uszkodzony moduł. Może wynikać z błędnego punktu pomiarowego, obciążenia odłączonego od obwodu, uszkodzonego przewodu, zwarcia elementu wykonawczego albo pracy układu w innym momencie programu. Wynik trzeba odnieść do schematu i sekwencji konkretnej pralki.
Opisane pomiary pod napięciem i ingerencja w płytę sterującą wymagają odpowiednich kwalifikacji, doświadczenia oraz właściwych narzędzi. Nie są przeznaczone do wykonania przez osobę bez przygotowania.
Dostęp do modułu i wymiana
W zależności od wykonania pralki Mastercook moduł może znajdować się za panelem sterowania, w górnej części obudowy albo przy tylnej osłonie. Nie należy zdejmować przypadkowej pokrywy ani przenosić przewodów bez oznaczenia, ponieważ konstrukcje pralek ładowanych od frontu i od góry różnią się kolejnością demontażu.
Typowa, bezpieczna kolejność prac wygląda następująco:
- Odłącz urządzenie od sieci, zamknij dopływ wody i zapewnij stabilny dostęp do obudowy.
- Zdejmij tylko te osłony, które według konstrukcji danego modelu zasłaniają moduł.
- Zrób wyraźne zdjęcia wszystkich złączy, oznaczeń płytki, prowadzenia wiązek i położenia mocowań.
- Sprawdź, czy w pobliżu modułu nie ma śladów wycieku. Montaż nowej płytki bez usunięcia źródła wilgoci może zakończyć się kolejną awarią.
- Odłącz złącza za obudowę wtyczki, nie za przewody. Następnie zwolnij uchwyty lub odkręć mocowania modułu.
- Zamontuj część w tej samej pozycji, podłącz wszystkie wiązki zgodnie ze zdjęciami i upewnij się, że żaden przewód nie jest przycięty przez osłonę.
- Przed uruchomieniem sprawdź, czy wtyczki są całkowicie wsunięte, a obudowa i zabezpieczenia są założone.
- Wykonaj kontrolę programu: reakcję panelu, pobieranie wody, obrót bębna, odpompowanie i zakończenie cyklu.
Elektronika jest wrażliwa na wyładowania elektrostatyczne. Trzymaj płytkę za krawędzie, nie dotykaj ścieżek i styków oraz unikaj pracy na powierzchni gromadzącej ładunki. Niektóre moduły mogą wymagać konfiguracji lub zaprogramowania zgodnie z wariantem urządzenia; nie wolno zakładać, że każda płytka działa po samym podłączeniu.
Naprawa płytki czy wymiana całego modułu?
Naprawa może obejmować wymianę uszkodzonego elementu, odtworzenie ścieżki lub poprawę połączeń, ale ma sens tylko po ustaleniu przyczyny awarii. Przepalony triak, rezystor albo ścieżka może być skutkiem zwarcia pompy, zaworu, silnika, grzałki lub wilgoci. Wymiana elementu bez usunięcia przyczyny może ponownie uszkodzić moduł.
Przy wyborze między naprawą a wymianą uwzględnij:
- zakres uszkodzeń płytki;
- stan złączy i obudowy modułu;
- dostępność schematu oraz właściwych elementów;
- możliwość wykonania testu pod obciążeniem;
- to, czy moduł wymaga konfiguracji dla konkretnego urządzenia.
Naprawy elektroniki sieciowej i obwodów sterujących powinien wykonywać elektronik lub serwisant, który potrafi sprawdzić zarówno samą płytkę, jak i podzespoły przez nią sterowane.
Jak dobrać moduł pralki Mastercook?
Najbezpieczniej porównać jednocześnie dane z tabliczki znamionowej, oznaczenia starego modułu i katalogową zgodność części. Do identyfikacji przygotuj:
- pełny model oraz typ pralki;
- kod produktu lub inne oznaczenie z tabliczki znamionowej;
- numer fabryczny lub seryjny, jeżeli występuje;

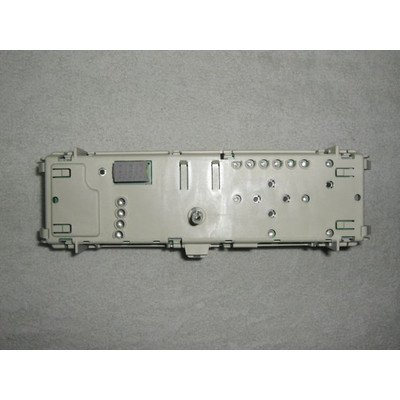

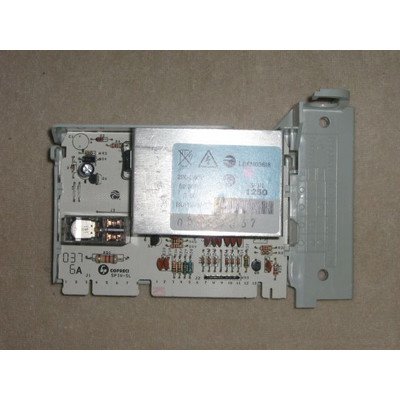

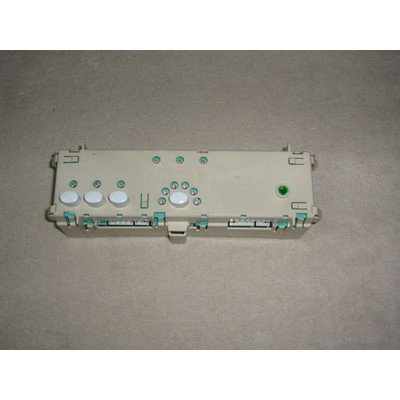

- wszystkie numery z naklejek i nadruków modułu, na przykład oznaczenia rodziny LB6 lub numery zaczynające się od AS;
- zdjęcia płytki, złączy, mocowań i panelu sterowania.
Tabliczka może znajdować się na ramce otworu drzwi, tylnej ściance albo w innym miejscu przewidzianym przez konstrukcję urządzenia. Sam skrócony model Mastercook może nie rozróżniać wersji produkcyjnej. Również identyczne złącze, podobna obudowa lub zgodny wygląd płytki nie potwierdzają kompatybilności.
Nie zamawiaj modułu wyłącznie na podstawie objawu. Najpierw ustal, czy problem dotyczy sterownika, czy elementu wykonawczego, a następnie porównaj pełne oznaczenie części i wariant pralki z opisem konkretnego produktu. Jeżeli dane są nieczytelne, przygotuj zdjęcie całej tabliczki oraz wszystkich etykiet modułu.
FAQ
Czy brak wirowania oznacza uszkodzony moduł?
Nie. Przed modułem trzeba sprawdzić, czy pralka odpompowała wodę, czy filtr i pompa są drożne, czy silnik ma sprawne szczotki i tachogenerator oraz czy przewody i złącza nie są uszkodzone. Dopiero gdy te przyczyny zostaną wykluczone, można badać sterowanie silnikiem.
Czy kod błędu wskazuje moduł do wymiany?
Nie automatycznie. Kod może oznaczać problem z czujnikiem, pompą, blokadą, silnikiem, wiązką albo komunikacją z modułem. Znaczenie kodu trzeba odczytać dla właściwej rodziny pralek Mastercook i zestawić z pomiarami.
Czy można przełożyć moduł z innej pralki Mastercook?
Tylko po potwierdzeniu zgodności modelu, wersji, numeru płytki, złączy, oprogramowania i konfiguracji. Podobny wygląd albo ten sam typ konektora nie wystarcza.
Czy po wymianie modułu trzeba go programować?
Zależy to od konstrukcji i wariantu sterownika. Część modułów jest gotowa do montażu, a inne wymagają konfiguracji zgodnej z urządzeniem. Informację należy potwierdzić dla konkretnego numeru części i modelu pralki.
Gdzie znajduje się moduł w pralce Mastercook?
Zależnie od konstrukcji może być za panelem sterowania, w górnej części obudowy albo przy tylnej osłonie. Przed demontażem sprawdź sposób dostępu właściwy dla pełnego modelu, aby nie uszkodzić panelu, wiązek ani blokad.
Jakie dane przesłać do doboru modułu?
Prześlij pełne zdjęcie tabliczki znamionowej, model i typ urządzenia, numer fabryczny lub kod produktu oraz zdjęcia wszystkich etykiet i nadruków na starym module. Warto pokazać także złącza i sposób mocowania płytki.
