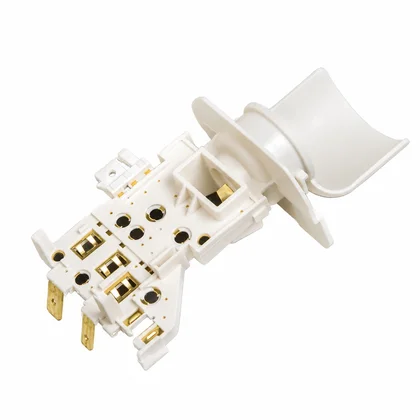

Przejściówka termostatu do lodówki Whirlpool z W-4/0584 na K59-L1102 / S1890

Opis i zastosowanie

Przejściówka termostatu do lodówki Whirlpool i Ignis umożliwia zastosowanie termostatu K59-L1102 lub S1890 w miejscu, w którym fabrycznie zamontowano termostat W-4/0584. Jest to element dopasowujący mocowanie lub sposób połączenia podczas wymiany termostatu. Przejściówka nie zawiera termostatu - K59-L1102 albo S1890 kupuje się osobno.

Termostat mechaniczny steruje pracą sprężarki na podstawie temperatury wykrywanej przez kapilarę. Wariant K59-L1102 jest stosowany w wybranych chłodziarkach oraz chłodziarko-zamrażarkach z automatycznym odszranianiem. Dla tego typu termostatu spotykana jest kapilara o długości około 1200 mm, jednak przed zakupem trzeba porównać kompletną starą część z termostatem zamiennym.

Objawy uszkodzenia lub nieprawidłowego dopasowania

Sama przejściówka nie steruje temperaturą. Objawy, takie jak brak chłodzenia, zbyt niska temperatura, ciągła praca sprężarki albo nieregularne załączanie, mogą wynikać z uszkodzenia termostatu, sprężarki, nieszczelności układu chłodniczego, oblodzenia parownika, uszkodzonej uszczelki drzwi lub niewłaściwego ułożenia kapilary.

Przejściówka może być potrzebna, gdy:

• stary termostat ma oznaczenie W-4/0584;
• zamienny termostat ma oznaczenie K59-L1102 lub S1890;
• różnią się sposób mocowania albo układ złącza;
• korpus nowego termostatu nie pasuje bezpośrednio do miejsca po starej części.

Jeżeli termostat jest właściwy dla urządzenia, a jego mocowanie i złącze pasują bezpośrednio, przejściówka może nie być potrzebna.

Diagnostyka przed zakupem

1. Sprawdź objaw. Ustal, czy lodówka nie chłodzi, chłodzi zbyt mocno, pracuje bez przerwy, czy tylko nieprawidłowo reaguje na zmianę ustawienia pokrętła. Objaw nie potwierdza jeszcze uszkodzenia termostatu.

1. Sprawdź podstawowe przyczyny. Obejrzyj uszczelkę drzwi, drożność odpływu skroplin, stan parownika i obecność nadmiernego lodu. Sprawdź, czy sprężarka uruchamia się oraz czy lodówka nie jest przeładowana produktami. Zator odpływu, nieszczelne drzwi lub oblodzenie mogą dawać objawy podobne do awarii termostatu.

1. Odczytaj oznaczenie starego termostatu. Zdemontuj osłonę panelu sterowania i odszukaj oznaczenie na obudowie części. Wymiana na ten element ma sens tylko wtedy, gdy widnieje oznaczenie W-4/0584 albo dokumentacja konkretnego urządzenia potwierdza taki typ.

1. Porównaj część zamienną. Sprawdź oznaczenie K59-L1102 lub S1890, długość i przebieg kapilary, kształt korpusu, otwory mocujące oraz układ zacisków. K59-L1102 występuje w wersjach o określonej charakterystyce przełączania, dlatego podobny wygląd nie wystarcza do potwierdzenia zgodności.

1. Oceń przejściówkę. Przejściówka powinna być wolna od pęknięć, odkształceń, nadtopień i luzów. Złącze musi być osadzone stabilnie, a element nie może naprężać przewodów ani obudowy termostatu. Jeżeli mocowanie nie pokrywa się z konstrukcją lodówki, nie stosuj części na siłę.

1. Podejmij decyzję. Kup przejściówkę tylko wtedy, gdy jednocześnie potwierdzisz stary typ W-4/0584, właściwy termostat K59-L1102 lub S1890 oraz zgodność mocowania i połączeń z dokumentacją urządzenia. Jeżeli te informacje się nie zgadzają, najpierw ustal właściwy termostat i przyczynę usterki.

Kiedy wymienić, a kiedy nie kupować

Wymiana przejściówki jest uzasadniona, gdy jest pęknięta, odkształcona, nadtopiona, ma uszkodzone mocowanie albo nie utrzymuje stabilnie zamiennego termostatu. Wymiana nie usunie awarii sprężarki, nieszczelności układu chłodniczego, uszkodzenia kapilary, oblodzenia parownika ani problemu z uszczelką drzwi.

Nie kupuj tej części wyłącznie dlatego, że lodówka nie chłodzi. Najpierw potwierdź typ starego termostatu i sprawdź, czy objaw rzeczywiście wskazuje na układ regulacji temperatury. Jeżeli po prawidłowym montażu właściwego termostatu objaw pozostaje, przyczyny trzeba szukać w innych podzespołach.

Jak wymienić przejściówkę i termostat

Przed pracą odłącz urządzenie od zasilania; czynności przy instalacjach gazowych, obwodach pod napięciem i układach wysokiego napięcia wykonuje technik z odpowiednimi uprawnieniami.

1. Zdejmij osłonę termostatu i sfotografuj ułożenie elementów oraz przewodów.
2. Odkręć lub zwolnij mocowanie starego termostatu. Nie ciągnij za kapilarę i nie zaginaj jej gwałtownie.
3. Odłącz termostat zgodnie z dokumentacją właściwą dla modelu lodówki. Nie zmieniaj położenia przewodów bez jednoznacznego oznaczenia ich zacisków.
4. Zamontuj przejściówkę w miejscu przewidzianym dla termostatu W-4/0584. Sprawdź, czy nie ma luzu i czy nie koliduje z pokrętłem, osłoną ani innymi elementami.
5. Zamontuj termostat K59-L1102 lub S1890. Kapilarę poprowadź tą samą trasą co oryginalną i umieść ją w miejscu przewidzianym dla danego modelu. Nie przecinaj kapilary, nie zgniataj jej i nie skracaj.
6. Odtwórz połączenia zgodnie ze zdjęciem oraz dokumentacją serwisową właściwą dla urządzenia. Zabezpiecz przewody przed wyrwaniem, przetarciem i kontaktem z ruchomymi elementami.
7. Załóż osłonę, pokrętło i pozostałe elementy. Sprawdź, czy pokrętło obraca się bez zacięć, a kapilara nie jest naprężona.
8. Po uruchomieniu obserwuj, czy sprężarka podejmuje pracę, czy temperatura stopniowo się stabilizuje i czy lodówka nie pracuje bez przerwy. Sprawdź również, czy nie pojawia się nadmierne oblodzenie lub nieszczelność obudowy.

Jeżeli lodówka była transportowana na boku albo mocno przechylona, przed uruchomieniem postępuj zgodnie z instrukcją urządzenia i odczekaj wymagany czas stabilizacji.

Dane techniczne

• Typ części: przejściówka termostatu do lodówki
• Zastosowanie: dopasowanie termostatu K59-L1102 lub S1890 w miejsce W-4/0584
• Zastosowanie urządzenia: wybrane lodówki Whirlpool i Ignis
• Numer części: 24093
• Termostat montowany z przejściówką: K59-L1102 lub S1890
• Termostat zastępowany: W-4/0584
• Termostat nie jest częścią zestawu

Dobór części

Przy zamawianiu porównaj oznaczenie na starej części, pełne oznaczenie lodówki z tabliczki znamionowej, położenie termostatu, sposób mocowania, układ złącza oraz długość i trasę kapilary. W urządzeniach Whirlpool, Indesit, Ariston i Hotpoint sam skrócony model może nie identyfikować wariantu technicznego. Jeżeli oznaczenie na tabliczce lub termostacie jest nieczytelne, przygotuj zdjęcie tabliczki znamionowej, starego termostatu, jego mocowania oraz złącza.

FAQ

Czy przejściówka zawiera termostat?
Nie. Jest to sam element dopasowujący. Termostat K59-L1102 albo S1890 należy kupić osobno.

Czy przejściówka pasuje do każdego termostatu K59-L1102?
Nie. Oprócz oznaczenia trzeba porównać mocowanie, układ złącza, długość kapilary i charakterystykę termostatu z konstrukcją lodówki.

Czy brak chłodzenia potwierdza uszkodzenie termostatu?
Nie. Podobny objaw powodują między innymi sprężarka, nieszczelność układu chłodniczego, oblodzony parownik, uszczelka drzwi albo problem z odpływem skroplin.

Czy można skrócić kapilarę nowego termostatu?
Nie. Kapilary nie należy ciąć ani zgniatać. Nadmiar trzeba ułożyć bez ostrych załamań, w miejscu przewidzianym przez konstrukcję urządzenia.

Kiedy przejściówka nie jest potrzebna?
Gdy właściwy termostat pasuje bezpośrednio do mocowania i złącza lodówki, a dokumentacja urządzenia nie wymaga elementu przejściowego.
