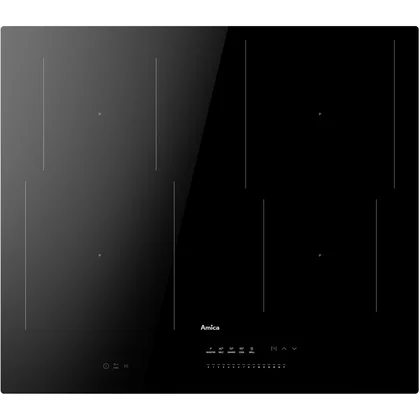

Szkło płyty indukcyjnej Amica PBP4VI540FTB4S /SD WM – płyta ceramiczna górna

Opis i zastosowanie

Szkło płyty indukcyjnej Amica 9106891 to górna płyta szklano-ceramiczna oznaczona jako PBP4VI540FTB4S /SD. Tworzy powierzchnię roboczą, na której ustawiane są garnki, oraz osłania pola indukcyjne, cewki, czujniki i elektronikę znajdujące się pod blatem. Jest częścią mechaniczną — nie zastępuje modułu mocy, cewek, panelu dotykowego ani innych elementów elektrycznych.

Część jest przeznaczona do płyt indukcyjnych Amica z odpowiednim oznaczeniem typu. Sam wygląd szkła, szerokość urządzenia albo podobny układ pól nie wystarcza do potwierdzenia zgodności.

Objawy uszkodzenia

Wymianę szkła bierze się pod uwagę, gdy występują:

• pęknięcie blatu, także niewielkie pęknięcie wychodzące od krawędzi lub pola grzewczego;
• wyszczerbienie albo odprysk krawędzi;
• głębokie zarysowanie, którego nie można usunąć podczas prawidłowego czyszczenia;
• uszkodzenie po upadku garnka, pokrywki lub innego ciężkiego przedmiotu;
• odkształcenie, poluzowanie albo odstawanie szkła od korpusu;
• uszkodzenie w pobliżu panelu dotykowego, pola grzewczego lub miejsca, przez które do wnętrza może dostać się wilgoć.

Pękniętego szkła nie należy dalej używać. Nie zakrywaj pęknięcia klejem ani taśmą i nie ustawiaj naczyń na uszkodzonym miejscu.

Możliwe przyczyny i inne usterki

Uszkodzenie powierzchni może być skutkiem uderzenia, przeciążenia krawędzi, naprężeń podczas montażu albo niewłaściwego podparcia płyty w blacie. Sam objaw dotyczący gotowania nie dowodzi jednak uszkodzenia szkła.

Jeżeli płyta nie wykrywa garnka, nie grzeje, wyłącza się, pokazuje kod błędu lub nie reaguje na sensory, przyczyną mogą być także: panel dotykowy, wiązka przewodów, czujnik temperatury, cewka indukcyjna, moduł mocy, chłodzenie albo zasilanie urządzenia. Wymiana samego szkła nie usunie takiej usterki.

Diagnostyka krok po kroku

1. Odłącz urządzenie i obejrzyj całą powierzchnię. Sprawdź szkło przy dobrym oświetleniu, także od strony krawędzi. Pęknięcie, odprysk lub odstawanie blatu oznacza uszkodzenie mechaniczne i jest podstawą do wymiany. Jeżeli szkło jest całe, szukaj przyczyny problemu w innym podzespole.

1. Sprawdź, czy uszkodzenie dotyczy tylko powierzchni. Obejrzyj ramę, mocowania, uszczelnienie oraz elementy pod szkłem. Ślady zalania, nadpalenia, stopione tworzywo, uszkodzona cewka lub pęknięte uchwyty wymagają usunięcia przyczyny przed montażem nowej płyty.

1. Rozróżnij uszkodzenie szkła od awarii elektrycznej. Jeżeli po mechanicznym uszkodzeniu szkła wszystkie funkcje działały prawidłowo, a problem dotyczy wyłącznie blatu, wymiana szkła może przywrócić bezpieczne użytkowanie. Jeżeli wcześniej występowały błędy, brak grzania lub samoczynne wyłączanie, najpierw trzeba zdiagnozować te objawy. Nie kupuj szkła tylko dlatego, że płyta nie grzeje.

1. Sprawdź oznaczenia urządzenia. Odczytaj z tabliczki znamionowej pełny model, kod wyrobu i 14-cyfrowy numer fabryczny Amica. Porównaj je z oznaczeniem części 9106891 oraz z opisem PBP4VI540FTB4S /SD. Dodatkowo porównaj układ pól, położenie panelu, kształt narożników, otwory i punkty mocowania. Różnica w jednym znaku oznaczenia może oznaczać inną wersję szkła.

1. Po demontażu sprawdź stan wnętrza. Zwróć uwagę na wilgoć, pęknięte wsporniki, przesunięte cewki, uszkodzone przewody i ślady przegrzania. Jeżeli przyczyna uszkodzenia nie została usunięta, nowe szkło może ponownie pęknąć albo nie będzie prawidłowo podparte.

Kiedy wymienić, a kiedy nie kupować szkła

Wymiana jest uzasadniona, gdy szkło ma pęknięcie, odprysk, głębokie uszkodzenie mechaniczne albo nie zapewnia bezpiecznej i szczelnej osłony podzespołów, a pozostała konstrukcja płyty jest sprawna.

Nie kupuj tej części, gdy problem polega wyłącznie na braku grzania, błędzie na wyświetlaczu, braku reakcji panelu, nierównym działaniu pola lub wyłączaniu się urządzenia bez widocznego uszkodzenia blatu. W takich przypadkach najpierw trzeba sprawdzić odpowiednie elementy sterowania, chłodzenia, czujniki, wiązki, cewki i moduł mocy. Jeżeli bezpieczne oględziny po odłączeniu urządzenia nie rozstrzygają diagnozy, dalszą diagnostykę powinien wykonać technik.

Jak wymienić szkło

Przed pracą odłącz urządzenie od zasilania; czynności przy instalacjach gazowych, obwodach pod napięciem i układach wysokiego napięcia wykonuje technik z odpowiednimi uprawnieniami.

Typowa wymiana obejmuje:

1. Wyjęcie płyty z blatu zgodnie z konstrukcją zabudowy i odłożenie jej na stabilne, miękkie podłoże.
2. Zdjęcie dolnej osłony po odkręceniu właściwych śrub. Nie podważaj szkła od góry i nie przenoś płyty za panel dotykowy.
3. Oznaczenie położenia przewodów i odłączenie wtyczek tylko wtedy, gdy ich demontaż jest konieczny do oddzielenia blatu od korpusu.
4. Odkręcenie uchwytów, obejm lub elementów mocujących szkło. Zaczepy zwalniaj w kierunku przewidzianym przez konstrukcję, bez wyginania ramy.
5. Zdjęcie uszkodzonego szkła i oczyszczenie powierzchni przylegania z odłamków, tłuszczu oraz pozostałości starego uszczelnienia.
6. Przeniesienie elementów wymaganych przez konkretną wersję, takich jak uchwyty lub elementy panelu, bez zmiany ich położenia. Nie wierć nowych otworów i nie dopasowuj części przez szlifowanie.
7. Ułożenie nowej płyty bez naprężeń, równomierne zamocowanie oraz podłączenie przewodów zgodnie z wcześniejszym oznaczeniem. Nie ściskaj szkła punktowo, ponieważ może pęknąć.
8. Kontrolę, czy panel dotykowy, cewki i pozostałe elementy nie są przesunięte, a szkło nie ma luzu i nie opiera się na przewodach.

Po montażu sprawdź stabilność płyty w blacie, równe ułożenie szkła, brak szczelin i możliwość prawidłowego odprowadzenia ciepła. Następnie wykonaj krótki test obsługi panelu i każdego pola zgodnie z instrukcją urządzenia. Przerwij próbę, jeżeli pojawi się zapach spalenizny, ponowny błąd, nietypowy hałas, przegrzewanie albo samoczynne wyłączenie.

Dane techniczne

• Typ części: szkło płyty indukcyjnej, górna płyta szklano-ceramiczna
• Zastosowanie: płyta indukcyjna do zabudowy
• Producent: Amica Wronki S.A.
• Kod części: 9106891
• Oznaczenie części: PBP4VI540FTB4S /SD
• Materiał: szkło ceramiczne
• Położenie: górna powierzchnia robocza urządzenia
• Ilość: 1 sztuka

Dobór części

Przed zakupem porównaj kod części 9106891, pełne oznaczenie typu PBP4VI540FTB4S /SD, pełny model urządzenia, kod wyrobu, 14-cyfrowy numer fabryczny, układ pól, kształt blatu, położenie panelu, wymiary oraz sposób mocowania. Nie dobieraj szkła wyłącznie po szerokości płyty lub liczbie pól grzewczych.

W przypadku Amiki skrócony model może nie identyfikować wariantu technicznego. Przy kontakcie z serwisem lub sprzedawcą przygotuj zdjęcie tabliczki znamionowej, zdjęcie starego szkła i zdjęcia mocowań od spodu. Jeżeli oznaczenia, kształt albo punkty mocowania się różnią, wstrzymaj zakup do czasu potwierdzenia zgodności.

FAQ

Czy pęknięte szkło można naprawić klejem?

Nie. Klej nie przywraca pierwotnej wytrzymałości, szczelności ani prawidłowego podparcia powierzchni roboczej. Przy pęknięciu lub poważnym odprysku wymienia się cały blat szklano-ceramiczny.

Czy szkło wpływa na działanie pól indukcyjnych?

Szkło nie wytwarza pola indukcyjnego, ale musi prawidłowo osłaniać i podpierać cewki oraz pozostałe elementy. Niewłaściwe położenie, naprężenie albo niezgodny kształt mogą powodować problemy mechaniczne i zwiększać ryzyko uszkodzenia podzespołów.

Czy doboru szkła wystarczy nazwa modelu handlowego?

Nie zawsze. Dla Amiki porównaj pełny model, kod wyrobu i 14-cyfrowy numer fabryczny z tabliczki znamionowej. Sprawdź także kod 9106891 oraz oznaczenie PBP4VI540FTB4S /SD.

Czy po wymianie szkła trzeba programować płytę?

Samo szkło jest częścią mechaniczną i nie wymaga programowania. Po wymianie trzeba jednak prawidłowo zamocować blat, podłączyć ewentualnie odłączone elementy i sprawdzić działanie urządzenia. Programowanie lub konfiguracja dotyczy innych podzespołów, takich jak wybrane moduły elektroniczne.

Czy brak grzania oznacza uszkodzenie szkła?

Nie. Brak grzania może wynikać z naczynia, cewki, czujnika, wiązki, panelu lub modułu mocy. Szkło wymienia się wtedy, gdy jest fizycznie uszkodzone albo nie zapewnia bezpiecznej osłony.
