Maskownice, cokoły, pokrywy i listwy do zmywarek Whirlpool
Maskownice, cokoły, pokrywy i listwy do zmywarek Whirlpool służą do osłony drzwi, panelu sterowania, dolnej części urządzenia i innych elementów obudowy. Wymiana może być potrzebna po pęknięciu, korozji, wyłamaniu zaczepów lub poluzowaniu części. Przed zakupem porównaj przeznaczenie, stronę montażu, kolor, mocowania oraz numer serwisowy z tabliczki znamionowej zmywarki.
Jakie elementy obudowy znajdują się w tej kategorii?
Kategoria obejmuje mechaniczne części wykończeniowe i osłonowe zmywarek Whirlpool, między innymi maskownice panelu sterowania, cokoły, listwy dekoracyjne i dystansowe, pokrywy, boczne panele obudowy, blachy drzwi oraz górne blaty. Części te mogą wyglądać podobnie, ale nie są wzajemnie zamienne.
Warto rozróżnić zwłaszcza:

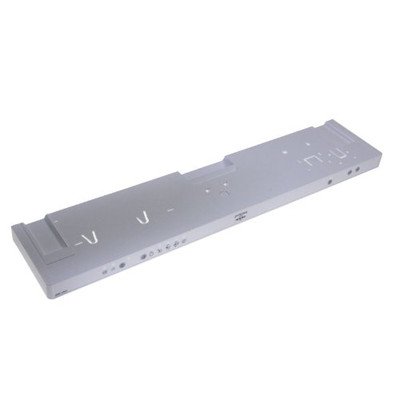

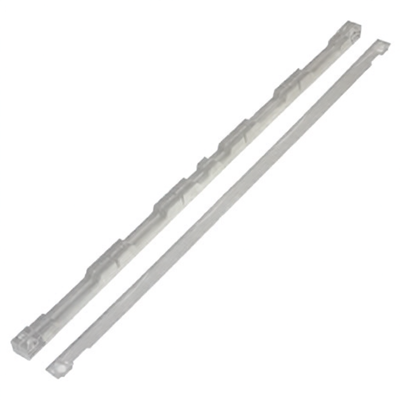

- maskownicę panelu sterowania – plastikową lub metalową obudowę, w której osadzone są przyciski, wyświetlacz, uchwyt albo moduł;
- zewnętrzną blachę drzwi – widoczne wykończenie drzwi w zmywarce wolnostojącej lub częściowo zintegrowanej;

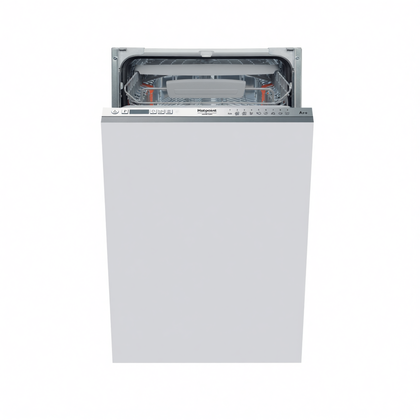

- wewnętrzną blachę drzwi – element konstrukcyjny od strony komory mycia, mogący współpracować z uszczelnieniem i dozownikiem;

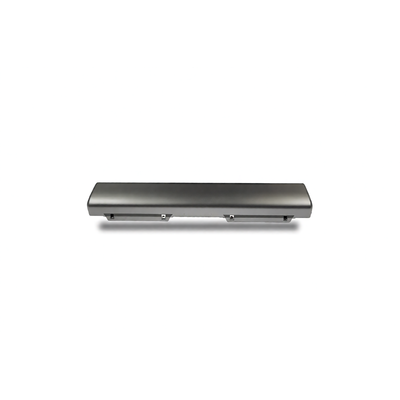

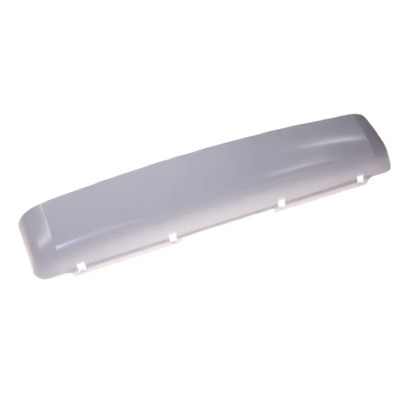

- cokół lub dolną maskownicę – osłonę przestrzeni przy nóżkach i dolnym panelu dostępowym;

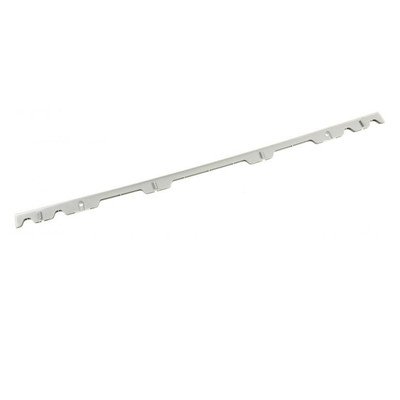

- listwy dekoracyjne i dystansowe – elementy wypełniające szczeliny między panelem, drzwiami lub frontem meblowym;

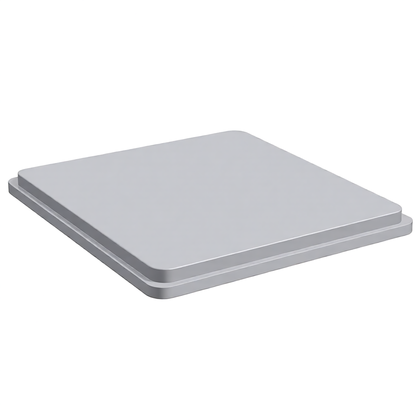

- boki i blat zewnętrzny – części potrzebne głównie w urządzeniach wolnostojących lub montowanych pod blatem.
Kiedy maskownica, listwa albo pokrywa wymaga wymiany?
Bezpośrednim wskazaniem do wymiany jest pęknięcie, trwałe odkształcenie, korozja, ostra krawędź, wyłamany zaczep lub uszkodzone gniazdo śruby. Poluzowany element może stukać podczas pracy, ocierać przy otwieraniu drzwi albo odsłaniać przewody i mocowania, które powinny pozostawać zakryte.
Nie każdy problem widoczny w okolicy obudowy oznacza jednak uszkodzenie samej maskownicy.
| Objaw | Co może być przyczyną | Co sprawdzić |
| Panel odstaje lub porusza się przy naciskaniu | Pęknięty zaczep, brak śruby, uszkodzony wspornik albo źle osadzony front | Obejrzyj wszystkie punkty mocowania i porównaj szczeliny po obu stronach |
| Przycisk zapada się lub nie wraca | Pęknięta prowadnica w maskownicy, uszkodzony przycisk albo przełącznik na module | Po odłączeniu zasilania sprawdź ruch części mechanicznych; sama nowa maskownica nie naprawi uszkodzonej elektroniki |
| Drzwi ocierają o cokół | Zbyt wysoki lub przesunięty cokół, nieprawidłowa wysokość zmywarki albo źle zamontowany front meblowy | Powoli otwórz drzwi i ustal dokładny punkt kolizji; sprawdź prześwit na całej drodze ruchu |
| Drzwi opadają albo gwałtownie się zamykają | Niewłaściwa masa frontu, linka, sprężyna lub zawias | Sprawdź mechanizm równoważenia drzwi, a nie tylko panel zewnętrzny |
| Zmywarka nie uruchamia programu mimo zamknięcia | Zamek, mikrostyk, przewody lub moduł sterujący | Sprawdź, czy drzwi mechanicznie dochodzą do pozycji zamkniętej i czy zaczep zamka nie jest przesunięty |
| Woda pojawia się przy drzwiach | Uszczelka, dolne uszczelnienie, deformacja wewnętrznej blachy lub nieprawidłowe ustawienie urządzenia | Ustal miejsce pierwszego pojawienia się wody; zewnętrzna listwa dekoracyjna zwykle nie jest elementem uszczelniającym |
Jeżeli część jest tylko poluzowana, sprawdź stan śruby, tulei i gwintu. Mocniejsze dokręcenie nie pomoże, gdy plastikowe gniazdo jest pęknięte, a może powiększyć uszkodzenie.
Jak sprawdzić dopasowanie cokołu i frontu?
Przy zamkniętych drzwiach oceń, czy odstępy między panelem, sąsiednimi szafkami i cokołem są równomierne. Następnie otwieraj drzwi powoli, obserwując tor dolnej krawędzi. Kontakt występujący dopiero pod koniec ruchu może wynikać z wysokości lub głębokości cokołu, a ocieranie od samego początku może wskazywać na przesunięcie frontu albo przekoszenie urządzenia.
Nie przycinaj cokołu przed sprawdzeniem instrukcji montażowej konkretnej zmywarki. Whirlpool stosuje różne systemy drzwi i mocowania frontów, dlatego rozwiązanie właściwe dla jednego modelu może nie pasować do innego. Po montażu dolnej osłony drzwi muszą otwierać się do końca bez nacisku na cokół.
W przypadku drewnianych frontów i cokołów trzeba zabezpieczyć krawędzie przed wilgocią. Szczególnie narażone są miejsca po cięciu i wierceniu oraz górna krawędź cokołu znajdująca się blisko drzwi.
Demontaż maskownicy lub zewnętrznego panelu drzwi
Przed rozpoczęciem pracy odłącz zmywarkę od zasilania. Jeżeli trzeba wysunąć urządzenie z zabudowy, zamknij również dopływ wody i uważaj, aby nie naprężyć przewodu zasilającego, węża dopływowego ani odpływowego.
Typowy dostęp do panelu drzwi uzyskuje się po ich otwarciu. W zmywarce do zabudowy najpierw może być konieczne zdjęcie frontu meblowego, mocowanego od wewnętrznej strony drzwi lub za pomocą zaczepów i szablonu montażowego. Konstrukcje różnią się, dlatego nie należy odkręcać wszystkich widocznych śrub bez ustalenia ich funkcji – część z nich może łączyć wewnętrzną i zewnętrzną warstwę drzwi.
Podczas demontażu warto:
- Podeprzeć front, aby po zwolnieniu mocowań nie opadł.
- Oznaczyć położenie śrub różnej długości.
- Zrobić zdjęcie przewodów przed odłączeniem panelu sterowania.
- Zwalniać plastikowe zatrzaski szerokim narzędziem, bez wyginania ich punktowo.
- Sprawdzić przewód ochronny, lampkę podłogową i inne elementy połączone z demontowaną blachą.
- Przenieść przyciski, uchwyt lub moduł dopiero po porównaniu obu paneli.
Opisane czynności przy przewodach, module sterującym i połączeniu ochronnym wymagają wiedzy technicznej oraz właściwych narzędzi. Nie są przeznaczone dla osoby bez przygotowania. Po montażu żaden przewód nie może być przyciśnięty między blachami ani naprężony przez ruch drzwi.
Na co zwrócić uwagę podczas montażu?
Nowy element powinien wejść na miejsce bez rozwiercania otworów i wymuszania położenia śrub. Najpierw osadź zaczepy i elementy ustalające, a dopiero później dokręć mocowania. Jeżeli otwory nie pokrywają się, ponownie sprawdź numer części i orientację panelu.
Po zakończeniu pracy wykonaj kontrolę mechaniczną:
- kilkukrotnie otwórz i zamknij drzwi;
- sprawdź, czy panel nie ociera o cokół ani meble;
- upewnij się, że zamek drzwi działa bez dodatkowego dociskania;
- skontroluj działanie przycisków i uchwytu;
- sprawdź, czy listwy przylegają równomiernie;
- po uruchomieniu krótkiego programu obserwuj okolice drzwi i dolnej osłony.
Jeżeli po wymianie panelu drzwi zmieniły sposób opadania lub podnoszenia, trzeba sprawdzić masę zamontowanego frontu oraz linki, sprężyny i zawiasy drzwi. Cięższy front może wymagać regulacji przewidzianej przez producenta dla danego modelu.
Jak dobrać maskownicę, cokół lub listwę do zmywarki Whirlpool?
Najpewniejszą podstawą doboru jest zgodność katalogowa z pełnym numerem serwisowym urządzenia. W zmywarkach Whirlpool jest to często 12-cyfrowe oznaczenie rozpoczynające się od 85. Odczytaj je z tabliczki znamionowej, zwykle dostępnej po otwarciu drzwi. Nie myl numeru serwisowego z numerem seryjnym urządzenia.
Sam model może nie wystarczyć, ponieważ w jednej serii występują różne wersje kolorystyczne, szerokości, układy przycisków i sposoby mocowania. Przed zakupem porównaj:
- numer katalogowy starej części, jeżeli jest czytelny;
- pełny numer serwisowy zmywarki;
- miejsce i stronę montażu;
- wymiary oraz rozstaw mocowań;
- liczbę i położenie zatrzasków;
- kolor, fakturę i rodzaj wykończenia;
- otwory na wyświetlacz, przyciski, uchwyt lub lampkę;
- obecność elementów, które trzeba przełożyć ze starego panelu.

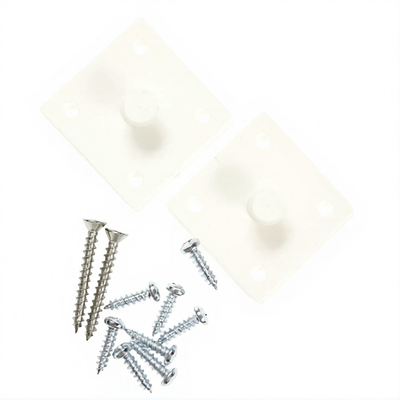

Wymiary mierzone na zdeformowanej lub pękniętej części traktuj pomocniczo. Dwa panele mogą mieć taki sam obrys i złącza, lecz różnić się zaczepami od niewidocznej strony. Jeżeli problem dotyczy wyłącznie przycisku lub klawiatury, sprawdź również przyciski, pokrętła i klawiatury do zmywarek Whirlpool. Elementów potrzebnych do zamocowania zmywarki i frontu szukaj w kategorii zestawów do zabudowy i elementów montażowych.
Przed zamówieniem przygotuj zdjęcie całej tabliczki znamionowej, starej części z obu stron oraz jej oznaczeń. Pozwala to odróżnić warianty, których nie można rozpoznać wyłącznie po wyglądzie zewnętrznym.
FAQ – maskownice i elementy obudowy zmywarek Whirlpool
Czy pęknięta maskownica może powodować, że przyciski nie działają?
Tak, jeżeli pęknięcie dotyczy prowadnicy przycisku, punktu mocowania klawiatury lub elementu przenoszącego nacisk. Jeżeli mechanizm porusza się prawidłowo, przyczyną może być mikrostyk, klawiatura, przewód albo moduł sterujący. Sama wymiana obudowy nie rozwiązuje wtedy problemu elektrycznego.
Czy panel sterowania i maskownica panelu to ta sama część?
Nie zawsze. Maskownica jest zwykle elementem obudowy, natomiast panel sterowania może oznaczać kompletny zespół z elektroniką, wyświetlaczem i przyciskami. Przed zakupem sprawdź, czy część jest sprzedawana jako sama obudowa, czy razem z podzespołami.
Dlaczego drzwi po montażu frontu ocierają o cokół?
Możliwa jest zbyt mała szczelina, niewłaściwa wysokość cokołu, za niskie ustawienie urządzenia lub błędne położenie frontu. Najpierw ustal punkt kolizji podczas powolnego otwierania. Przycinanie cokołu powinno być zgodne z instrukcją montażową konkretnego modelu.
Czy można dobrać boczną blachę wyłącznie na podstawie koloru i wymiarów?
Nie. Oprócz koloru i wymiarów mogą różnić się przetłoczenia, krawędzie, otwory, zaczepy oraz strona montażu. Dobór należy potwierdzić numerem serwisowym zmywarki i numerem katalogowym części.
Czy podczas zdejmowania panelu drzwi trzeba odłączać przewody?
Nie w każdym modelu. Przewody mogą prowadzić do modułu sterującego, lampki podłogowej albo połączenia ochronnego blachy. Nie należy ciągnąć panelu po zwolnieniu śrub. Najpierw trzeba sprawdzić, co pozostaje do niego podłączone, a przed rozpięciem złączy udokumentować ich położenie.
Czy uszkodzony cokół wpływa na pracę zmywarki?
Pęknięcie czysto dekoracyjnego cokołu zwykle nie zmienia przebiegu programu, ale poluzowana osłona może hałasować, ocierać o drzwi lub odsłaniać dolną przestrzeń urządzenia. Jeżeli za cokołem znajduje się panel dostępowy, nie należy uruchamiać zmywarki z nieprawidłowo zamontowaną osłoną.
