Płyty grzejne do zabudowy
Części do płyt grzejnych do zabudowy pomagają usunąć problemy z nagrzewaniem, sterowaniem, wykrywaniem naczyń, zapłonem lub uszkodzoną szybą. Przed zakupem ustal typ płyty i odczytaj pełne oznaczenie z tabliczki znamionowej, ponieważ podobny wygląd oraz identyczne złącze nie potwierdzają zgodności.
Jak rozpoznać, jakiej części potrzebuje płyta grzejna
Płyty grzejne do zabudowy mogą być indukcyjne, ceramiczne, elektryczne lub gazowe, dlatego podobny objaw nie zawsze oznacza tę samą usterkę. W zależności od konstrukcji w urządzeniu występują między innymi pola grzewcze, cewki indukcyjne, moduły mocy i sterowania, panele dotykowe, przekaźniki, czujniki temperatury, wentylatory, przewody, bezpieczniki, szyby ceramiczne, pokrętła, przełączniki, palniki, dysze, iskrowniki i elementy zabezpieczające.
Przed zamówieniem części ustal trzy informacje:
- jaki jest typ płyty: indukcyjna, ceramiczna, elektryczna czy gazowa;
- który objaw występuje i czy dotyczy całego urządzenia, jednej strefy, jednego palnika czy samego sterowania;
- jakie pełne oznaczenia znajdują się na tabliczce znamionowej.
Sama nazwa handlowa urządzenia, szerokość 60 cm, liczba pól albo zdjęcie części nie wystarczają do potwierdzenia dopasowania.
Objaw nie wskazuje jeszcze konkretnej części
| Objaw | Możliwe przyczyny | Co sprawdzić | Interpretacja i następny krok |
| Płyta nie reaguje na włącznik | Brak zasilania, nieprawidłowe podłączenie, bezpiecznik, moduł zasilania, panel sterowania | Czy działają zabezpieczenia obwodu i czy inne funkcje urządzenia mają zasilanie; w instalacji stałej kontrolę wykonuje elektryk | Brak zasilania nie oznacza uszkodzenia modułu. Jeśli zasilanie jest prawidłowe, potrzebna jest diagnostyka toru zasilania i sterowania dla konkretnego modelu |
| Nie działa jedno pole indukcyjne | Niewłaściwe naczynie, cewka, czujnik obecności garnka, elementy mocy, połączenie między modułami | Użyj garnka z ferromagnetycznym dnem i sprawdź działanie na innym polu; po odłączeniu urządzenia obejrzyj złącza i przewody | Jeśli inne pole działa z tym samym garnkiem, problem może dotyczyć konkretnej strefy, ale bez pomiarów nie można rozstrzygnąć, czy winna jest cewka, moduł czy czujnik |
| Pole ceramiczne nie grzeje lub grzeje nierównomiernie | Element grzejny, regulator energii, przekaźnik, termostat lub połączenie przewodów | Obejrzyj pole pod kątem pęknięć i śladów przegrzania; pomiar rezystancji wykonuje się po odłączeniu przewodów i zgodnie z dokumentacją modelu | Przerwa w obwodzie elementu wskazuje na uszkodzenie badanego toru, ale prawidłowa rezystancja nie wyklucza awarii pod obciążeniem |
| Płyta indukcyjna wyłącza się po kilku sekundach lub po rozgrzaniu | Zasilanie elektroniki, przegrzewanie, wentylator, czujnik temperatury, komunikacja między modułami, moduł mocy | Zapisz moment wyłączenia, kod błędu i to, czy wentylator pracuje; sprawdź drożność chłodzenia po odłączeniu urządzenia | Wyłączenie po rozgrzaniu kieruje uwagę na temperaturę i chłodzenie, ale może również wynikać z zasilania lub komunikacji. Nie wymieniaj od razu całego modułu |
| Płyta wydaje trzaski, gwizdy lub stuki | Naczynie nieprzystosowane do indukcji, normalne przełączanie mocy, wentylator, luźne mocowanie, cewka lub elektronika | Zmień garnek, zmniejsz moc i sprawdź, czy dźwięk występuje tylko podczas grzania; obejrzyj wentylator i mocowania po odłączeniu zasilania | Hałas zależny od naczynia lub poziomu mocy nie musi oznaczać awarii. Dźwięk mechaniczny, narastający albo połączony z błędem wymaga dalszej kontroli |
| Wyświetla się kod błędu | Problem z zasilaniem, czujnikiem, komunikacją, temperaturą, panelem lub modułem mocy | Zapisz dokładny kod, sposób jego wyświetlania i model urządzenia; porównaj z instrukcją właściwego wariantu | Kod jest informacją diagnostyczną, a nie automatycznym wskazaniem części do zakupu. Ten sam symbol może mieć inne znaczenie w różnych rodzinach urządzeń |
| Palnik gazowy nie zapala się lub płomień jest nieprawidłowy | Zabrudzona korona palnika, wilgoć, elektroda zapłonowa, przewód, iskrownik, dysza, dopływ gazu lub zabezpieczenie przeciwwypływowe | Po ostygnięciu oczyść i wysusz elementy palnika; sprawdź prawidłowe ułożenie korony i kołpaka | Jeśli iskra jest obecna, ale palnik nie zapala się, przyczyna może być po stronie dopływu gazu lub zabrudzenia. Prace przy instalacji gazowej wykonuje uprawniony specjalista |
| Szyba jest pęknięta lub wyszczerbiona | Uderzenie, naprężenie, przegrzanie albo niewłaściwy montaż | Nie używaj płyty z pękniętą powierzchnią; sprawdź, czy oferowany element jest samą szybą, czy kompletną płytą górną | Pękniętej szyby nie należy kleić ani dalej eksploatować. Wymiana wymaga zgodności wymiarów, mocowań, nadruku i konkretnego wariantu urządzenia |
Diagnostyka płyty indukcyjnej
Gdy nie działa jedno pole
Najpierw wyklucz przyczynę niezwiązaną z częścią. Użyj naczynia z płaskim, ferromagnetycznym dnem i sprawdź je na innym polu. Magnes przyciągany do dna jest prostym testem materiału, ale nie potwierdza prawidłowej średnicy, płaskości dna ani sprawności samej płyty.
Jeżeli inne pole działa, a jedno nie rozpoznaje garnka, możliwe są problemy z cewką, czujnikiem obecności naczynia, kondensatorem obwodu rezonansowego, elementem mocy, połączeniem przewodów albo modułem sterującym. Po odłączeniu wszystkich biegunów zasilania można wykonać oględziny: szukać nadpalonych złączy, pękniętych lutów, śladów zalania, odbarwień laminatu i uszkodzeń mechanicznych cewki.
Pomiar rezystancji cewki lub innych elementów wykonuj wyłącznie po odłączeniu przewodów badanego elementu. Wynik należy porównać z dokumentacją konkretnego modelu albo ze sprawnym, równoważnym obwodem. Nie ma jednej uniwersalnej wartości rezystancji dla wszystkich płyt. Pomiar omomierzem może wykazać przerwę lub oczywiste zwarcie, ale nie potwierdza poprawnej pracy układu przy wysokiej częstotliwości, temperaturze i obciążeniu.
Gdy płyta resetuje się albo wyłącza po nagrzaniu
Zanotuj, czy wyłączenie następuje od razu, po uruchomieniu konkretnego pola, dopiero po kilku minutach czy po osiągnięciu wysokiej mocy. Sprawdź również, czy pojawia się kod błędu, czy pracuje wentylator i czy problem dotyczy jednej strony urządzenia.
Przy wyłączeniu po rozgrzaniu sprawdź drożność otworów chłodzenia oraz to, czy pod płytą nie znajdują się przedmioty ograniczające przepływ powietrza. W konstrukcjach wyposażonych w wentylator obejrzyj łopatki pod kątem zabrudzeń, blokowania i uszkodzeń mechanicznych. Nie każda płyta ma identyczny układ chłodzenia, dlatego obecność i sposób sterowania wentylatorem trzeba potwierdzić dla danego modelu.
Jeżeli płyta uruchamia się i po chwili gaśnie, przyczyną może być zasilanie elektroniki, komunikacja między modułami, panel użytkownika, czujnik temperatury albo moduł mocy. Wymiana modułu bez ustalenia przyczyny może zakończyć się ponowną awarią. Diagnostyka napięć, obwodów po stronie sieciowej i sygnałów sterujących jest przeznaczona dla osoby z odpowiednimi kwalifikacjami, przyrządami i dokumentacją serwisową.
Gdy słychać nietypowe dźwięki
Indukcja może wydawać delikatne brzęczenie lub klikanie związane z regulacją mocy i pracą przekaźników. W pierwszej kolejności zmień naczynie, zmniejsz poziom mocy i wyczyść powierzchnię sterowania. Naczynie o nieodpowiednim dnie może powodować trzaski, gwizdy albo stukanie.
Jeżeli dźwięk dochodzi spod obudowy i zależy od pracy chłodzenia, sprawdź wentylator oraz jego mocowanie. Jeżeli towarzyszą mu błędy, wyłączanie, zapach spalenizny albo przegrzewanie, urządzenia nie należy dalej używać do czasu ustalenia przyczyny.

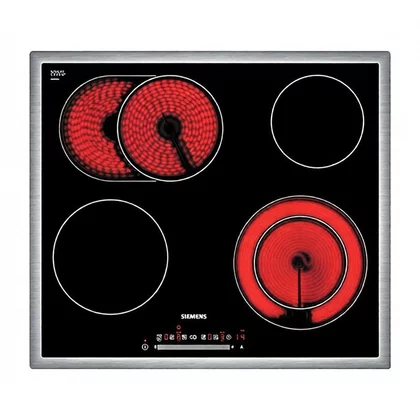

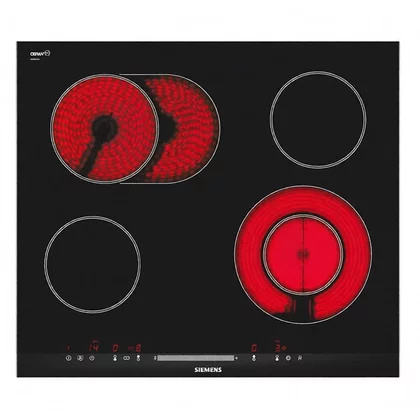

Płyty ceramiczne i elektryczne
W płycie ceramicznej ciepło wytwarza element grzejny umieszczony pod powierzchnią szkła. Brak grzania jednego pola może wynikać z przerwy w elemencie, uszkodzonego regulatora energii, przekaźnika, przewodu albo zabezpieczenia termicznego. Gdy pole działa tylko na jednym poziomie, podejrzany jest tor regulacji, a niekoniecznie sama grzałka.
Przed pomiarem odłącz urządzenie od zasilania, zdejmij przewody z badanego elementu i ustal w dokumentacji, które zaciski należą do obwodu grzejnego. Pomiar wykonany na podłączonym module może dać wynik zafałszowany przez inne elementy. Rezystancja mieszcząca się w oczekiwanym zakresie nie wyklucza uszkodzenia izolacji, problemu z połączeniem ani awarii ujawniającej się dopiero po rozgrzaniu.
Nie podawaj napięcia na zdemontowaną część „na próbę”. Testy pod napięciem i kontrola obwodów dużej mocy wymagają kwalifikacji, osłon, odpowiedniego miernika oraz procedury dla konkretnej płyty.
Płyty gazowe do zabudowy
W płytach gazowych trzeba rozdzielić problemy z zapłonem od problemów z dopływem gazu. Jeśli nie ma iskry, sprawdzenia wymagają elektroda, przewód zapłonowy, generator iskry, zasilanie i połączenia. Jeśli iskra jest, ale palnik nie zapala się, przyczyną może być wilgoć, zabrudzenie korony lub kołpaka, nieprawidłowe ułożenie elementów, dysza albo dopływ gazu.
Płomień powinien być stabilny i obejmować właściwą część korony palnika. Nierówny, zbyt mały lub zanikający płomień może wynikać z zabrudzenia, niewłaściwej dyszy, problemu z regulacją albo zabezpieczeniem przeciwwypływowym. Nie udrażniaj dysz przypadkowym drutem i nie zamieniaj ich bez sprawdzenia rodzaju gazu oraz wariantu urządzenia.
Instalacja gazowa, wymiana dysz, regulacja płomienia i kontrola szczelności należą do prac dla uprawnionego instalatora. Nigdy nie sprawdzaj szczelności płomieniem. Po pracach gazowych konieczna jest kontrola zgodna z instrukcją producenta i obowiązującymi wymaganiami.
Wymiana części i dostęp do podzespołów
W większości płyt do zabudowy dostęp do podzespołów uzyskuje się od spodu, po wysunięciu urządzenia z wycięcia w blacie. Dokładna kolejność zależy od konstrukcji: czasem trzeba najpierw odłączyć listwy mocujące, przewód zasilający lub elementy połączone z płytą, a w innych modelach dostęp do szyby i panelu wymaga zdjęcia górnej części obudowy.
Przed demontażem:
- Wyłącz wszystkie bieguny zasilania odpowiednim wyłącznikiem obwodu. Sama kontrolka na panelu nie potwierdza braku napięcia.
- Poczekaj, aż urządzenie całkowicie ostygnie.
- Zabezpiecz blat i szybę przed zarysowaniem oraz przygotuj miejsce na odłożenie płyty.
- Wykonaj zdjęcia położenia przewodów i złączy, ale nie traktuj kolorów przewodów jako uniwersalnego schematu.
- Oznacz odłączane wiązki i nie ciągnij za przewody; chwytaj za obudowę złącza.
- Sprawdź, czy pod płytą nie ma wilgoci, śladów zalania, nadpalonych styków ani elementów ograniczających chłodzenie.
Podczas montażu nie przycinaj przewodów między obudową a blatem, nie usuwaj uszczelek bez potrzeby i nie uruchamiaj urządzenia z niezamocowanym panelem lub osłoną. Po wymianie wykonaj kontrolę wizualną, sprawdź działanie wszystkich stref i funkcji, a w przypadku płyty indukcyjnej użyj odpowiedniego naczynia. Jeżeli moduł wymaga konfiguracji, kalibracji lub przypisania do urządzenia, należy wykonać procedurę właściwą dla danego modelu. Nie każdy moduł wymaga programowania, ale nie wolno tego zakładać bez dokumentacji.
Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, doświadczenia i właściwych narzędzi. Diagnostyka pod napięciem, ingerencja w obwody dużej mocy oraz prace przy gazie nie są przeznaczone dla osoby bez przygotowania.
Jak dobrać część do płyty grzejnej
Najbezpieczniejszy dobór opiera się na pełnym oznaczeniu urządzenia i numerze części, a nie wyłącznie na fotografii. Sprawdź zgodność:
- typu urządzenia i sposobu zasilania;
- pełnego modelu oraz wariantu wykonania;
- numeru fabrycznego lub zakresu produkcji, jeżeli producent go stosuje;
- wymiarów, strony montażu, mocowania i rodzaju złącza;
- mocy elementu, liczby zacisków i parametrów elektrycznych;
- wersji szyby, nadruku, ramy oraz położenia pól;
- konieczności konfiguracji lub programowania modułu.
Do doboru przygotuj dane zależne od producenta:
- Amica: model, kod wyrobu i 14-cyfrowy numer fabryczny;
- Electrolux, AEG, Zanussi: pełny PNC / Prod.No.;
- Bosch i Siemens: pełny E-Nr z końcówką, na przykład /01;
- Whirlpool, Bauknecht, Indesit, Hotpoint: numer serwisowy, często rozpoczynający się od 85;
- Beko i Grundig: model oraz Product No.;
- LG: model oraz Product Code;
- Gorenje i Hisense: model oraz Art. No. albo kod PS;
- Samsung: pełny model wraz z końcowym wariantem, na przykład /0000.
Jeśli oznaczenie jest nieczytelne, sfotografuj całą tabliczkę znamionową oraz etykietę uszkodzonej części. Sam skrócony model może obejmować kilka wersji technicznych. Przed zakupem porównaj numer producenta, wykonanie, mocowanie i parametry potwierdzone dla Twojego urządzenia.
FAQ
Czy część do płyty indukcyjnej pasuje do płyty ceramicznej?
Nie. Płyta indukcyjna wykorzystuje cewki, układ rezonansowy, detekcję naczynia i elektronikę mocy, natomiast płyta ceramiczna korzysta z elementów grzejnych oraz układu regulacji. Nawet szyby o podobnych wymiarach mogą mieć inne mocowania, nadruki i wycięcia.
Czy brak grzania jednego pola oznacza konieczność wymiany pola grzejnego?
Nie zawsze. Przyczyną może być naczynie, czujnik, przewód, przekaźnik, moduł mocy, regulator albo komunikacja między płytkami. Najpierw porównaj działanie z innym polem i zapisz kody błędów, a dopiero potem wykonuj pomiary zgodne z dokumentacją modelu.
Czy można sprawdzić cewkę lub grzałkę zwykłym multimetrem?
Multimetr może wykazać przerwę albo oczywiste zwarcie po odłączeniu elementu, ale wynik nie potwierdza pełnej sprawności podczas pracy. Wartość rezystancji zależy od konstrukcji i należy ją porównać z dokumentacją konkretnego urządzenia; nie stosuj jednej wartości dla całej kategorii.
Czy można używać płyty z pękniętą szybą?
Nie. Pęknięta powierzchnia może stwarzać ryzyko porażenia, dostania się wilgoci do elektroniki i dalszego uszkodzenia urządzenia. Płytę należy odłączyć od zasilania i dobrać szybę lub kompletny element górny po pełnych danych modelu.
Czy moduł sterujący po wymianie trzeba programować?
Zależy to od producenta, rodziny urządzenia i rodzaju modułu. Niektóre płytki są gotowe do montażu, a inne wymagają konfiguracji, przypisania wariantu lub zaprogramowania. Potwierdź procedurę przed zakupem, ponieważ sama zgodność złącza nie wystarcza.
Jakie oznaczenia wysłać do doboru części?
Wyślij zdjęcie całej tabliczki znamionowej oraz przepisz pełny model i dodatkowy identyfikator producenta, taki jak PNC, E-Nr, numer serwisowy, Product No., Product Code, Art. No. lub końcowy wariant modelu. Przy częściach mechanicznych pomocne są także zdjęcia mocowania i wymiarów, ale nie zastępują danych urządzenia.
