Łożyska do klimatyzatorów i chłodnictwa
Łożyska do klimatyzatorów i chłodnictwa stosuje się w mechanizmach wentylatorów, wirnikach i podporach elementów obrotowych. Hałas, tarcie, drgania lub wyczuwalny luz nie zawsze oznaczają uszkodzenie łożyska, dlatego przed zakupem warto sprawdzić mocowanie, wirnik i sposób osadzenia części oraz porównać pełne oznaczenie urządzenia.
Za co odpowiada łożysko w klimatyzatorze lub urządzeniu chłodniczym
Łożysko podtrzymuje wał albo oś elementu obrotowego i pozwala mu pracować z ograniczonym tarciem. W klimatyzatorach może znajdować się między innymi przy silniku wentylatora jednostki wewnętrznej, przy wentylatorze jednostki zewnętrznej, w podporze wentylatora poprzecznego albo w gumowej tulei i gnieździe podpierającym wirnik. W urządzeniach chłodniczych podobne elementy występują przy wentylatorach parownika i skraplacza.

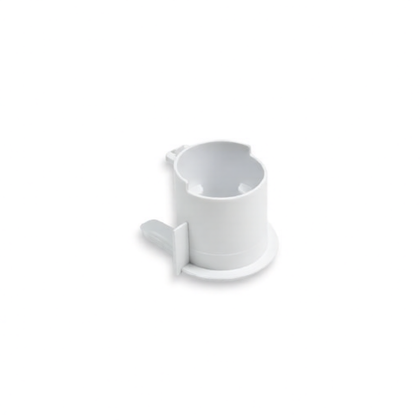

W tej grupie mogą występować różne konstrukcje: łożyska toczne, tuleje ślizgowe, gumowe podpory, pierścienie oraz elementy współpracujące z osią. Nie należy zakładać, że każda część nazwana w sklepie łożyskiem jest wymiennym łożyskiem kulkowym. O sposobie naprawy decyduje konstrukcja konkretnego wentylatora i katalog części.
Hałas nie zawsze oznacza zużyte łożysko
Typowym sygnałem problemu mechanicznego jest narastający szum, chrobotanie, pisk, tarcie lub metaliczny odgłos zmieniający się wraz z prędkością wentylatora. Możliwe są także drgania obudowy, trudny rozruch, okresowe zatrzymywanie wirnika i wyczuwalny luz osiowy albo promieniowy. Jeżeli element zaczyna się zacierać, silnik może pobierać większy prąd i wyłączać się przez zabezpieczenie termiczne.
Podobne objawy powodują jednak również:
- zabrudzenie łopatek lub wentylatora poprzecznego;
- pęknięty, odkształcony albo niewyważony wirnik;
- ocieranie wirnika o obudowę, osłonę lub wymiennik;
- poluzowane mocowanie silnika, wspornik albo śruba ustalająca;
- zużyte gumowe gniazdo lub pierścień podpierający oś;
- ciała obce w kanale przepływu powietrza;
- drgania przenoszone z rur chłodniczych, sprężarki albo obudowy;
- uszkodzenie kondensatora, uzwojenia, elektroniki sterującej lub sprzężenia zwrotnego silnika.
Dlatego sam hałas nie jest wystarczającym powodem do zakupu łożyska.
Diagnostyka: objaw, sprawdzenie i następny krok
| Objaw | Co sprawdzić | Jak interpretować wynik | Następny krok |
| Hałas pojawia się wraz z obrotami wentylatora | Wyłącz urządzenie, odłącz zasilanie i ręcznie obróć wirnik | Chropowaty obrót, zacięcia lub wyczuwalny luz wskazują na problem mechaniczny, ale nie rozróżniają jeszcze łożyska od uszkodzonego gniazda lub osi | Obejrzyj mocowanie, wirnik, podporę i miejsce osadzenia |
| Wirnik ociera o obudowę | Sprawdź ślady tarcia, przesunięcie osi i stan mocowań | Ślady na obudowie przy prawidłowym obrocie wirnika częściej wskazują na złe ustawienie, luz mocowania, odkształcenie lub zużyte gniazdo | Usuń przyczynę ocierania; łożysko wymieniaj dopiero po potwierdzeniu jego zużycia |
| Wentylator ma duży luz | Przy odłączonym zasilaniu delikatnie poruszaj osią w kierunku promieniowym i osiowym | Luz może pochodzić z łożyska, tulei, gumowego uchwytu, wyrobionej osi albo całego silnika | Porównaj konstrukcję z częścią zamienną i dokumentacją modelu |
| Silnik nie startuje lub zatrzymuje się | Sprawdź, czy wirnik obraca się swobodnie, a następnie obwód zasilania, kondensator i połączenia zgodnie ze schematem | Zablokowany wirnik może przeciążać silnik, ale brak pracy przy swobodnym obrocie wskazuje także na usterkę elektryczną | Nie wymieniaj łożyska bez potwierdzenia problemu mechanicznego |
| Hałas występuje tylko w określonym trybie | Porównaj pracę w trybie wentylacji, chłodzenia i grzania, jeśli urządzenie na to pozwala | Zależność od przepływu lub temperatury może wskazywać na rezonans obudowy, drgania rur albo zmianę obciążenia, a nie na samo łożysko | Zlokalizuj źródło dźwięku przed demontażem silnika |
| Wentylator pracuje głośno, ale bez luzu | Oczyść wirnik i sprawdź wyważenie, łopatki oraz gumowe elementy tłumiące | Hałas aerodynamiczny, niewyważenie i przenoszenie drgań mogą występować bez uszkodzenia łożyska | Napraw lub wymień element powodujący drgania |
Oględziny przy odłączonym zasilaniu
Przed demontażem odłącz urządzenie od zasilania. W klimatyzatorach stacjonarnych wyłącznik na pilocie nie jest wystarczającym zabezpieczeniem; należy odłączyć właściwy obwód i upewnić się, że nie ma napięcia. W urządzeniach z kondensatorem trzeba uwzględnić możliwość pozostawania ładunku i postępować według procedury serwisowej danego modelu.
Zdejmij tylko te elementy obudowy, które są niezbędne do oględzin. Sprawdź, czy wirnik obraca się bez zacięć, czy nie ma śladów ocierania, pęknięć, zabrudzeń i przesunięcia względem obudowy. Obejrzyj wsporniki, gumowe gniazda, pierścienie, tuleje oraz mocowanie silnika. Warto zaznaczyć położenie elementów przed rozebraniem, ponieważ niewielkie przesunięcie wirnika może po montażu wywołać nowe drgania.
Co można zmierzyć miernikiem
Pomiar rezystancji dotyczy przede wszystkim uzwojeń silnika i ciągłości obwodu, a nie bezpośrednio sprawności łożyska. Wykonuje się go po odłączeniu przewodów zgodnie ze schematem konkretnego urządzenia. Brak ciągłości może wskazywać na przerwę w uzwojeniu lub zabezpieczeniu termicznym, lecz prawidłowa rezystancja nie wyklucza zatarcia, luzu ani uszkodzenia mechanicznego.
Nie podawaj jednej uniwersalnej wartości rezystancji dla tej kategorii. Zależy ona od typu silnika, liczby uzwojeń, napięcia, sposobu sterowania i modelu. Wynik trzeba porównać ze schematem lub dokumentacją serwisową danego urządzenia. Pomiar napięcia podczas pracy oraz testy zasilania wykonuje wyłącznie osoba mająca odpowiednie kwalifikacje i przyrządy.
Dostęp do łożyska i wymiana
Położenie części zależy od konstrukcji. W wentylatorze poprzecznym jednostki wewnętrznej łożysko lub jego podpora może znajdować się po stronie przeciwnej do silnika. W innych rozwiązaniach łożysko jest zamknięte w silniku i wymiana pojedynczego elementu wymaga rozprasowania obudowy, zdjęcia wirnika albo użycia ściągacza. W części urządzeń producent przewiduje wymianę całego silnika lub zespołu wentylatora zamiast regeneracji łożyska.
Typowa kolejność prac obejmuje:
- odłączenie zasilania i zabezpieczenie urządzenia przed przypadkowym uruchomieniem;
- zdjęcie właściwej osłony, pokrywy lub panelu serwisowego;
- oznaczenie przewodów i odłączenie złączy bez ciągnięcia za przewody;
- zwolnienie mocowania silnika, wspornika albo podpory;
- wyjęcie wirnika i ocenę osi, gniazda, pierścieni oraz powierzchni współpracujących;
- wymianę łożyska lub całego zespołu zgodnie z konstrukcją;
- ustawienie wirnika w pierwotnym położeniu, sprawdzenie luzu montażowego i swobodnego obrotu;
- ponowne podłączenie przewodów oraz próbę pracy po zamknięciu obudowy.
Nie wciskaj łożyska przez element toczny, nie uderzaj bezpośrednio w pierścień uszczelniony i nie stosuj przypadkowego smaru. W tulejach ślizgowych rodzaj środka smarnego może mieć znaczenie, a w zamkniętych łożyskach dodatkowe smarowanie zwykle nie jest właściwą naprawą. Olej może chwilowo wyciszyć zużyty element, ale nie usuwa luzu ani uszkodzenia powierzchni.
Po montażu wirnik powinien obracać się bez ocierania i nadmiernego oporu. Sprawdź, czy przewody nie znajdują się w pobliżu ruchomych części, czy osłony są prawidłowo zamocowane oraz czy podczas pracy nie pojawiają się nowe drgania. W klimatyzatorach split nie otwieraj obiegu czynnika chłodniczego przy wymianie elementu wentylatora; ingerencję w układ chłodniczy pozostaw uprawnionemu serwisantowi.
Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, doświadczenia i właściwych narzędzi. Pomiary pod napięciem, prace przy kondensatorach oraz ingerencja w jednostkę zewnętrzną klimatyzatora powinny być wykonywane przez wykwalifikowanego instalatora lub serwisanta. Nie mostkuj zabezpieczeń i nie uruchamiaj urządzenia z otwartą obudową, jeśli procedura producenta tego nie przewiduje.
Jak dobrać właściwe łożysko
Nie dobieraj części wyłącznie po zdjęciu, nazwie handlowej ani średnicy otworu. Sprawdź przede wszystkim:
- pełne oznaczenie urządzenia z tabliczki znamionowej;
- numer części producenta albo oznaczenie odczytane z wymontowanego elementu;
- typ łożyska, tulei, podpory lub pierścienia;
- średnicę wewnętrzną i zewnętrzną oraz szerokość, jeżeli jest to wymienne łożysko toczne;
- sposób mocowania i stronę montażu;
- rodzaj uszczelnienia, materiał i dopuszczalną temperaturę pracy;
- współpracującą oś, gniazdo, wirnik i elementy tłumiące drgania.
Wymiary muszą być mierzone na zdemontowanej części odpowiednim przyrządem, najlepiej po oczyszczeniu jej z zabrudzeń. Sam wymiar nie potwierdza zgodności, jeśli różni się sposób mocowania, szerokość pierścienia, typ uszczelnienia albo konstrukcja podpory.
Do weryfikacji przygotuj pełne dane właściwe dla marki urządzenia. W zależności od producenta może być potrzebny między innymi pełny PNC lub Prod.No., E-Nr z końcówką /xx, numer serwisowy, Product No., Product Code, Art. No. albo pełny model z wariantem końcowym. Skrócony model może obejmować kilka wersji z innym silnikiem, wirnikiem lub łożyskiem.
Przed zamówieniem porównaj oznaczenie starej części, wymiary, sposób montażu i katalogową zgodność z urządzeniem. Jeżeli łożysko jest częścią nierozbieralnego silnika, właściwym rozwiązaniem może być kompletny silnik lub zespół wentylatora, a nie przypadkowy element o podobnym wymiarze.
FAQ
Czy głośna praca klimatyzatora zawsze oznacza uszkodzone łożysko?
Nie. Hałas może powodować także zabrudzony lub pęknięty wirnik, ocieranie o obudowę, poluzowane mocowanie, zużyta gumowa podpora, rezonans obudowy, drgania rur albo sprężarka. Najpierw trzeba zlokalizować źródło dźwięku i sprawdzić mechanizm przy odłączonym zasilaniu.
Czy można wymienić samo łożysko silnika wentylatora?
Czasami tak, ale zależy to od konstrukcji silnika. W niektórych modelach łożysko jest wymienne po rozebraniu obudowy, a w innych producent przewiduje wymianę całego silnika. Przed zakupem sprawdź sposób osadzenia i dostępność właściwego elementu.
Czy smarowanie uszkodzonego łożyska wystarczy?
Smarowanie może chwilowo zmniejszyć pisk lub tarcie w określonych tulejach, ale nie usuwa luzu, wżerów ani zużycia powierzchni. W zamkniętym łożysku dodatkowy olej może być niewłaściwy. Jeżeli po ręcznym obrocie czuć chropowatość albo luz, właściwym rozwiązaniem jest wymiana zużytej części lub zespołu.
Jak sprawdzić łożysko bez uruchamiania klimatyzatora?
Po odłączeniu zasilania obróć wirnik ręcznie i sprawdź, czy obraca się płynnie, nie zacina się i nie ociera. Delikatnie sprawdź również luz osiowy i promieniowy. Taki test wskazuje problem mechaniczny, ale nie rozstrzyga samodzielnie, czy zużyte jest łożysko, tuleja, gniazdo, oś czy cały silnik.
Czy identyczny wymiar oznacza zgodność części?
Nie. Liczą się również typ łożyska, uszczelnienie, szerokość, sposób mocowania, strona montażu, zakres temperatury i zgodność z konkretnym silnikiem lub wirnikiem. Przed zamówieniem porównaj pełne oznaczenie urządzenia oraz numer części.
Jakie dane przesłać do doboru łożyska?
Przygotuj zdjęcie tabliczki znamionowej z pełnym oznaczeniem urządzenia, zdjęcie starego łożyska lub podpory, oznaczenie odczytane z części oraz podstawowe wymiary: średnicę wewnętrzną, średnicę zewnętrzną i szerokość, jeśli dotyczą danego typu. Dodatkowe zdjęcie mocowania i współpracującej osi pomaga odróżnić łożysko od tulei lub kompletnej podpory.
