Luty, topniki, uszczelniacze
Luty, topniki i uszczelniacze do napraw oraz montażu układów chłodniczych i klimatyzacyjnych. Dobierz spoiwo do łączonych metali, topnik do konkretnego stopu, a uszczelniacz do zastosowania poza obiegiem czynnika lub zgodnie z dokumentacją układu.
Do czego służą luty, topniki i uszczelniacze w chłodnictwie?
Materiały z tej kategorii wykorzystuje się przy łączeniu rur, króćców, zaworów, sprężarek, parowników i skraplaczy, a także przy uszczelnianiu wybranych elementów obudowy lub izolacji urządzeń chłodniczych. Nie są jednak zamienne. Lut dobiera się do rodzaju metalu i warunków pracy połączenia, topnik do materiału oraz spoiwa, a uszczelniacz do konkretnej powierzchni i funkcji.
W układzie chłodniczym trzeba odróżnić lutowanie twarde przewodów obiegu czynnika od uszczelniania obudowy, przepustów, paneli lub wnętrza urządzenia. Preparat przeznaczony do uszczelnienia drzwi, obudowy czy przepustu nie zastępuje lutu w rurze ciśnieniowej. Z kolei środek wprowadzany do czynnika chłodniczego jest osobną grupą produktów i nie powinien być używany bez potwierdzenia zgodności z danym czynnikiem, olejem, sprężarką i procedurą producenta.
Jak rozpoznać, że potrzebne jest lutowanie?
Objawem uszkodzenia połączenia lutowanego może być spadek wydajności chłodzenia, stopniowe zanikanie chłodzenia, ślady oleju przy rurze lub króćcu, syczenie po rozszczelnieniu albo ponowny ubytek czynnika po wcześniejszym serwisie. Sam objaw nie wskazuje jednak konkretnego miejsca ani materiału potrzebnego do naprawy.
Podobne symptomy mogą powodować także:
- nieszczelny zawór serwisowy, rurka kapilarna, filtr-odwadniacz lub połączenie mechaniczne;
- uszkodzony parownik, skraplacz albo przewód wykonany z aluminium, którego nie naprawia się takim samym spoiwem jak miedzi;
- niedrożność kapilary lub filtra, błędny ładunek czynnika, wilgoć w układzie albo awaria sprężarki;
- niesprawny termostat, czujnik, wentylator lub moduł sterujący, gdy problem dotyczy urządzenia wyposażonego w elektronikę;
- nieszczelność uszczelki drzwi, która powoduje oblodzenie i słabe chłodzenie, ale nie oznacza wycieku czynnika.
Objaw → sprawdzenie → następny krok
| Objaw | Co sprawdzić | Jak rozumieć wynik |
| Urządzenie chłodzi coraz słabiej, a przy rurze widać tłusty ślad | Oględziny połączeń, rur, króćców i miejsc korozji oraz test szczelności odpowiednim detektorem lub pianą | Olej może wskazywać na nieszczelność, ale jego brak nie wyklucza małego wycieku. Miejsce naprawy trzeba potwierdzić przed doborem spoiwa |
| Po naprawie lutowanej układ szybko traci czynnik | Kontrola całego obwodu, próba ciśnieniowa suchym azotem zgodnie z dokumentacją oraz ponowny test po uruchomieniu | Problem może dotyczyć nie tylko nowego lutu, lecz także sąsiedniego połączenia, zaworu lub skorodowanego elementu |
| Wewnątrz pojawia się lód, lecz brak śladów oleju | Stan uszczelki drzwi, odpływu, wentylatora, czujników i układu odszraniania | Oblodzenie nie jest dowodem nieszczelności obiegu chłodniczego. Najpierw wyklucz przyczyny związane z dopływem powietrza i odszranianiem |
| Połączenie miedź–mosiądz lub miedź–stal nie przyjmuje spoiwa | Oczyszczenie obu powierzchni, sprawdzenie rodzaju lutu i zastosowanie właściwego topnika | Lut miedziano-fosforowy może być odpowiedni dla miedzi–miedzi, ale dla metali różnych zwykle potrzebne jest spoiwo srebrne i topnik zgodny z materiałem |
| Połączenie jest szczelne, ale w układzie pojawia się zanieczyszczenie lub spadek przepływu | Ocena ilości topnika, drobin po cięciu i tlenków wewnątrz rur | Nadmiar topnika, opiłki i tlenki mogą zanieczyścić układ oraz ograniczyć przepływ przez kapilarę, dyszę lub zawór |
Dobór lutu do połączenia
Miedź z miedzią

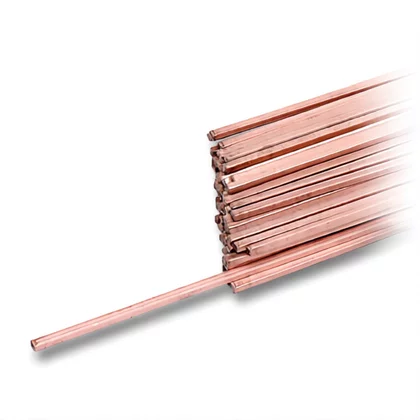

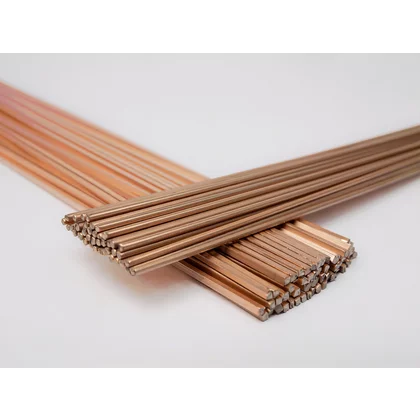

Do połączeń miedź–miedź w chłodnictwie stosuje się luty twarde na bazie miedzi i fosforu, także z dodatkiem srebra. Fosfor ułatwia usuwanie tlenków, dlatego dla takiego połączenia odpowiedni lut miedziano-fosforowy może pracować bez osobnego topnika. Warunkiem jest czysta powierzchnia, prawidłowe spasowanie rur i zastosowanie stopu dopuszczonego do danego układu.
Dodatek srebra może poprawiać płynięcie, ciągliwość i odporność połączenia na drgania, ale nie oznacza automatycznie zgodności z każdym zastosowaniem. Wymagana zawartość srebra, temperatura pracy i rodzaj spoiwa mogą zależeć od elementu, czynnika, konstrukcji sprężarki oraz instrukcji producenta.
Miedź z mosiądzem lub stalą

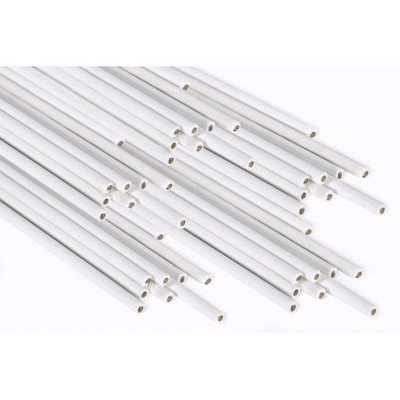

Przy połączeniach miedzi z mosiądzem, stalą lub elementem stalowym powlekanym miedzią dobór jest bardziej wymagający. Często stosuje się lut srebrny bez kadmu oraz odpowiedni topnik. Nie należy zakładać, że każdy lut miedziano-fosforowy będzie właściwy dla stali. W dokumentacji niektórych sprężarek producent zaleca wysokosrebrne spoiwo i topnik, ponieważ niższa temperatura pracy ogranicza przegrzewanie króćca i elementów wewnętrznych.
Topnik nakłada się oszczędnie na przygotowaną powierzchnię zgodnie z instrukcją produktu. Jego nadmiar może dostać się do wnętrza układu, dlatego po lutowaniu trzeba usunąć pozostałości z zewnętrznej powierzchni, a cały obieg zabezpieczyć przed zanieczyszczeniem.
Aluminium i połączenia nietypowe
Rury oraz wymienniki aluminiowe wymagają spoiwa i topnika przeznaczonych do aluminium. Lut do miedzi nie powinien być traktowany jako uniwersalny zamiennik. Przy aluminium znaczenie mają także grubość ścianki, stan korozji, dostęp do miejsca uszkodzenia i możliwość dokładnego oczyszczenia powierzchni. Jeżeli ścianka jest cienka lub skorodowana na większym obszarze, samo dolutowanie może nie zapewnić trwałej naprawy.
Przygotowanie połączenia przed lutowaniem
Przed rozpoczęciem prac należy ustalić miejsce nieszczelności, odzyskać czynnik zgodnie z procedurą i przygotować układ do bezpiecznej pracy. Nie wolno podgrzewać przewodu zawierającego czynnik pod ciśnieniem. W urządzeniach z czynnikami palnymi, takimi jak R290 lub R600a, wymagane są dodatkowe procedury dotyczące odzysku, wentylacji i eliminacji źródeł zapłonu.
Przygotowanie połączenia obejmuje zwykle:
- Oczyszczenie rury i króćca z farby, tlenków, oleju oraz zabrudzeń do czystego metalu.
- Równe cięcie rurką do rur, bez spłaszczania przewodu i bez pozostawiania zadziorów.
- Usunięcie opiłków z wnętrza oraz zabezpieczenie otwartego układu przed wilgocią i kurzem.
- Sprawdzenie, czy rura wchodzi na właściwą głębokość i nie ma nadmiernego luzu.
- Odsunięcie lub osłonięcie przewodów, izolacji, tworzyw, uzwojeń i elementów wrażliwych na temperaturę.
- Przygotowanie przepływu suchego azotu przez przewód podczas grzania, jeżeli wymaga tego procedura układu.
Suchego azotu używa się jako gazu ochronnego, a nie jako zamiennika próby szczelności ani czynnika chłodniczego. Przepływ powinien być niski i kontrolowany. Zbyt duży przepływ może chłodzić złącze lub wydmuchiwać płynne spoiwo, a zbyt mały nie zabezpieczy wnętrza rury przed utlenianiem.
Jak sprawdzić jakość naprawy?
Po wykonaniu lutu nie oceniaj naprawy wyłącznie po wyglądzie zewnętrznej obwódki. Połączenie powinno być równomiernie zwilżone spoiwem, bez widocznych pęknięć, pustek, przegrzania i nadmiaru materiału blokującego przekrój rury. Taka ocena nie potwierdza jednak szczelności całego układu.
Prawidłowa kolejność po otwarciu obiegu obejmuje zwykle:
- próbę ciśnieniową suchym azotem do wartości dopuszczonej przez producenta urządzenia;
- sprawdzenie naprawianego miejsca oraz pozostałych połączeń pianą testową lub detektorem odpowiednim dla czynnika;
- usunięcie azotu po zakończeniu próby;
- wymianę filtra-odwadniacza, jeżeli przewiduje to procedura naprawy otwartego układu;
- osuszenie i wykonanie próżni za pomocą pompy oraz wakuometru;
- napełnienie układu dokładnie określonym czynnikiem i ilością;
- kontrolę pracy urządzenia, temperatur, ciśnień i ponowny test szczelności.
Wartość próżni, czas próby oraz maksymalne ciśnienie testowe nie są uniwersalne dla wszystkich lodówek, klimatyzatorów i agregatów. Stosuj dane z tabliczki znamionowej, instrukcji serwisowej i dokumentacji konkretnego układu. Nie sprawdzaj szczelności czynnikiem chłodniczym, nie używaj tlenu do próby ciśnieniowej i nie podgrzewaj układu, który nie został opróżniony.
> Opisane czynności serwisowe przy obiegu chłodniczym wymagają kwalifikacji, odpowiednich uprawnień, doświadczenia, wentylowanego stanowiska oraz narzędzi do odzysku czynnika, próby ciśnieniowej, próżniowania i kontroli szczelności. Nie są przeznaczone do wykonania przez osobę bez przygotowania.
Uszczelniacze: gdzie mają zastosowanie?
Uszczelniacze w chłodnictwie mogą służyć do uszczelniania wnętrza obudowy, przepustów, paneli, połączeń izolacji, skrzynek elektrycznych lub innych powierzchni niebędących częścią obiegu czynnika. W takim zastosowaniu trzeba sprawdzić przyczepność do tworzywa, metalu lub lakieru, zakres temperatury, elastyczność po utwardzeniu oraz kontakt z wilgocią i żywnością, jeśli preparat ma być użyty wewnątrz chłodziarki.
Preparat do obudowy nie naprawia nieszczelnej rurki. Nie nakładaj silikonu, masy ani taśmy na lutowane połączenie jako zamiennika prawidłowej naprawy ciśnieniowej. Również uszczelniacze do gwintów nie powinny być stosowane na powierzchniach kielichowych, które uszczelniają przez metaliczny docisk, chyba że producent danego połączenia wyraźnie przewiduje takie rozwiązanie.
Uszczelniacz dodawany do czynnika
Środki typu leak-stop mogą czasem ograniczyć mały wyciek, ale nie zastępują lokalizacji i naprawy uszkodzenia. Mogą również ukryć postępującą korozję oraz utrudnić późniejszy serwis. Ich użycie wymaga potwierdzenia zgodności z czynnikiem, olejem, sprężarką, filtrem, zaworami i wyposażeniem serwisowym. W przypadku typowej naprawy rurki lub króćca właściwym rozwiązaniem jest usunięcie przyczyny, naprawa połączenia, próba szczelności, osuszenie i prawidłowe napełnienie układu.
Najczęstsze błędy przy pracy z lutami i topnikami
- Dobieranie lutu wyłącznie po nazwie „srebrny” lub po średnicy pręta, bez sprawdzenia składu i łączonych metali.
- Użycie topnika do miedzi–stali przy innym stopie albo zastosowanie nadmiaru topnika wewnątrz rury.
- Lutowanie bez oczyszczenia, odtłuszczenia i usunięcia zadziorów.
- Brak przepływu suchego azotu podczas grzania, co sprzyja powstawaniu tlenków wewnątrz przewodu.
- Przegrzanie sprężarki, zaworu, filtra, izolacji lub elementu z tworzywa.
- Chłodzenie rozgrzanego połączenia wodą bez przewidzenia tego w instrukcji materiału; niektóre procedury wymagają naturalnego studzenia.
- Próba szczelności przy zbyt wysokim ciśnieniu lub bez sprawdzenia dopuszczalnej wartości dla układu.
- Uruchomienie sprężarki przed zakończeniem próby szczelności, próżniowania i napełnienia.
- Traktowanie uszczelniacza obudowy albo preparatu leak-stop jako zastępstwa dla lutu.
Jak dobrać właściwy produkt?
Przed zakupem odczytaj oznaczenie materiału z opakowania oraz ustal:
- czy łączysz miedź z miedzią, mosiądzem, stalą, aluminium lub innym stopem;
- czy połączenie pracuje w obiegu czynnika chłodniczego, czy tylko uszczelnia obudowę lub przepust;
- jaki zakres temperatur, ciśnień, drgań i kontaktu z olejem występuje w miejscu naprawy;
- czy potrzebny jest lut bez topnika, lut otulony, lut z rdzeniem topnikowym czy osobny topnik;
- jaka średnica i forma spoiwa pozwolą kontrolować ilość materiału bez zatykania przewodu;
- czy preparat uszczelniający jest przeznaczony do metalu, tworzywa, izolacji, wnętrza chłodziarki lub konkretnego czynnika.
Samo podobieństwo produktu na zdjęciu nie potwierdza zastosowania. Przy naprawie konkretnego urządzenia pomocne są zdjęcia uszkodzenia, oznaczenie czynnika, rodzaj rurki, średnica przewodu oraz dane z tabliczki znamionowej. W przypadku sprężarki, zaworu, filtra lub elementu układu sprawdź także pełny symbol części i wymagania producenta urządzenia.
FAQ
Czy do lutowania rur miedzianych w chłodnictwie zawsze potrzebny jest topnik?
Nie. Przy czystym połączeniu miedź–miedź można stosować lut miedziano-fosforowy, którego skład ogranicza potrzebę użycia osobnego topnika. Przy miedzi z mosiądzem, stalą lub innym metalem potrzebne jest zwykle spoiwo i topnik przeznaczone do takiego połączenia. Zawsze sprawdź kartę konkretnego produktu.
Czy lut miękki wystarczy do naprawy rurki chłodniczej?
Nie należy zakładać tego bez sprawdzenia dokumentacji. Rury obiegu chłodniczego pracują pod ciśnieniem, w zmiennej temperaturze i przy drganiach, dlatego naprawy przewodów wykonuje się zwykle przez lutowanie twarde lub inną metodą dopuszczoną przez producenta. Lut miękki może dotyczyć wybranych elementów pomocniczych, ale nie jest uniwersalnym zamiennikiem.
Czy można lutować przewód chłodniczy bez azotu?
Technicznie połączenie może wyglądać poprawnie, lecz ogrzewanie miedzi w obecności powietrza sprzyja tworzeniu tlenków wewnątrz rury. Ich oderwane fragmenty mogą zanieczyścić filtr, kapilarę, dyszę lub sprężarkę. Przy pracach serwisowych stosuje się kontrolowany przepływ suchego azotu zgodnie z procedurą układu.
Czy każdy lut srebrny nadaje się do miedzi i stali?
Nie. Określenie „srebrny” nie opisuje całego składu ani przeznaczenia. Sprawdź zawartość srebra, obecność fosforu, wymagany topnik, temperaturę pracy i zalecane kombinacje metali. W przypadku króćca sprężarki lub zaworu pierwszeństwo ma instrukcja producenta tego elementu.
Czy uszczelniacz może naprawić nieszczelną rurkę w lodówce?
Uszczelniacz zewnętrzny nie zastąpi naprawy lutowanej. Preparaty dodawane do czynnika mogą być dopuszczone tylko do wybranych zastosowań i po potwierdzeniu kompatybilności. Jeżeli wyciek jest dostępny, należy go zlokalizować, naprawić właściwą metodą, wykonać próbę szczelności, próżniowanie i prawidłowe napełnienie.
Jakie dane przygotować przed doborem lutu lub uszczelniacza?
Przygotuj zdjęcie miejsca naprawy, informację o materiale rurki, jej średnicy, typie urządzenia, czynniku chłodniczym i charakterze zastosowania. Przy doborze części do konkretnego urządzenia odczytaj pełne oznaczenie z tabliczki znamionowej oraz symbol naprawianego elementu, ponieważ skrócony model może nie identyfikować wariantu technicznego.
