Grzałki, bojlery i termobloki do ekspresów
Grzałki, bojlery i termobloki podgrzewają wodę do parzenia kawy, przygotowania gorącej wody lub wytwarzania pary. Brak grzania, długi rozruch i słaba para nie przesądzają jednak o awarii grzałki — przyczyną może być również kamień, czujnik temperatury, zabezpieczenie termiczne albo brak przepływu. Część dobieraj według pełnego oznaczenia ekspresu i numeru podzespołu.

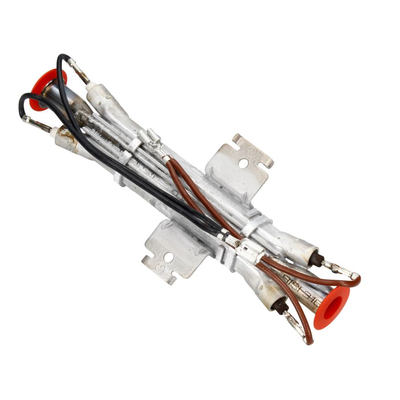

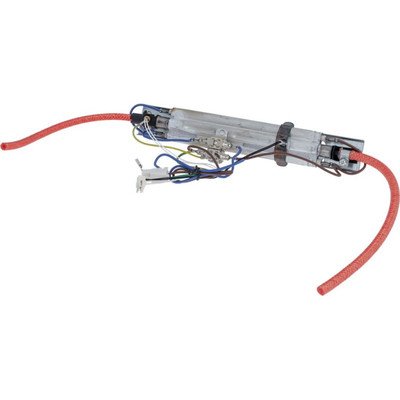

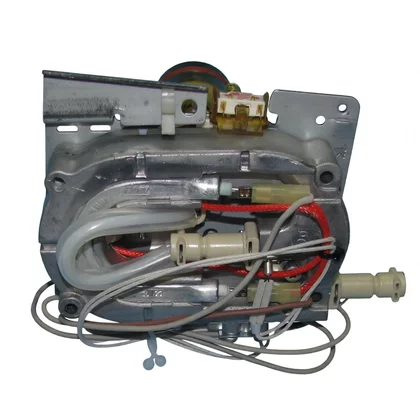

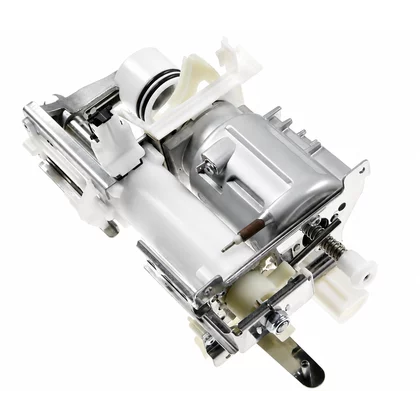

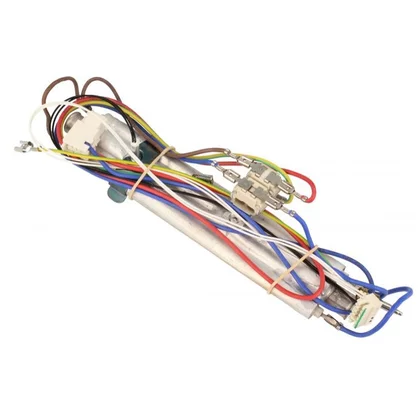

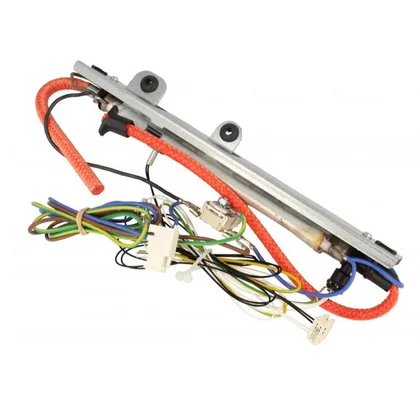

Grzałka, bojler i termoblok — istotne różnice
W ekspresach stosuje się kilka konstrukcji układu grzewczego. Bojler gromadzi określoną ilość wody i ogrzewa ją grzałką umieszczoną w zbiorniku lub na jego korpusie. Termoblok podgrzewa wodę przepływającą przez kanały wykonane w metalowym bloku. W niektórych urządzeniach jeden zespół obsługuje kawę, gorącą wodę i parę, a w innych znajdują się dwa niezależne obwody grzewcze.
W ekspresach przelewowych element grzejny może jednocześnie podgrzewać wodę płynącą do filtra i płytę pod dzbankiem. Awaria samej płyty podtrzymującej temperaturę nie musi więc dawać takich samych objawów jak przerwanie obwodu grzejącego wodę.
Przy zakupie należy ustalić, czy potrzebna jest sama grzałka, kompletny termoblok lub bojler, czy cały zespół z czujnikiem, termostatem, bezpiecznikiem termicznym, króćcami i uszczelnieniami. Te warianty nie są zamienne tylko dlatego, że wyglądają podobnie.
Objawy awarii i inne możliwe przyczyny

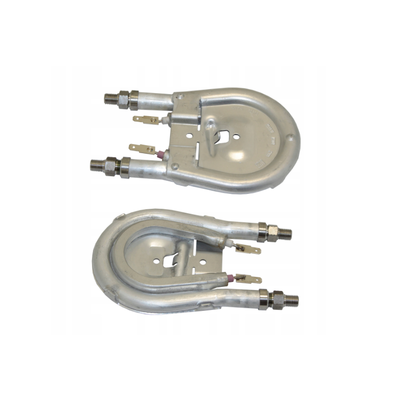

| Objaw | Co może być przyczyną | Co pomaga rozróżnić usterki |
| Ekspres włącza się, ale nie nagrzewa | przerwana grzałka, otwarty bezpiecznik termiczny, uszkodzony termostat lub NTC, przewód, złącze albo układ sterujący | pomiar obwodu grzałki i zabezpieczeń po ich odłączeniu; ocena złączy oraz reakcji czujnika temperatury |
| Nagrzewanie trwa znacznie dłużej | kamień ograniczający przepływ lub wymianę ciepła, niesprawna jedna z kilku sekcji grzejnych, błędny pomiar temperatury | porównanie przepływu gorącej wody, oględziny osadu i oddzielny pomiar każdej sekcji grzejnej |
| Kawa jest letnia, lecz ekspres kończy cykl | ustawienie temperatury, zimna filiżanka, kamień, czujnik NTC lub częściowa awaria zespołu grzewczego | próba po rozgrzaniu filiżanki i wykonaniu płukania; kontrola rzeczywistej temperatury oraz przebiegu nagrzewania |
| Kawa jest gorąca, ale nie ma pary | oddzielna grzałka pary, niedrożna dysza, elektrozawór, pompa lub zakamieniony obwód parowy | sprawdzenie, czy ekspres ma osobny obwód pary i czy z dyszy wypływa woda przy odpowiednim trybie |
| Ekspres nagrzewa się nadmiernie | NTC odłączony lub o niewłaściwej charakterystyce, błąd jego mocowania, zwarty element sterujący | kontrola czujnika i wiązki; nie należy ponownie uruchamiać urządzenia z objawami niekontrolowanego grzania |
| Wyzwala zabezpieczenie instalacji | upływność grzałki, zalane złącza, pęknięty wężyk lub uszkodzona izolacja przewodów | oględziny wycieków oraz specjalistyczny pomiar izolacji; prawidłowa rezystancja między zaciskami grzałki nie wyklucza przebicia do korpusu |
| Pompa pracuje, ale woda nie wypływa | zapowietrzenie, kamień, niedrożny przewód, zawór, przepływomierz lub pompa | brak przepływu sam w sobie nie potwierdza awarii termobloku; najpierw trzeba prześledzić drogę wody |
Jeżeli problemem jest brak lub słaby przepływ, przydatne może być sprawdzenie pompy wody, zaworów i elektrozaworów oraz przewodów hydraulicznych. Wymiana grzałki nie usunie niedrożności znajdującej się przed nią lub za nią.
Jak sprawdzić grzałkę albo termoblok miernikiem?
Przed pomiarem odłącz ekspres od sieci, poczekaj na całkowite ostygnięcie układu i usuń ciśnienie zgodnie z instrukcją urządzenia. Zrób zdjęcia połączeń, a następnie odłącz od badanego obwodu przynajmniej jeden przewód. Pomiar przez podłączoną elektronikę, równoległą sekcję grzejną lub czujnik może dać mylący wynik.
Rezystancja między zaciskami grzałki
Ustaw multimetr na pomiar rezystancji i przyłóż sondy do właściwych zacisków sekcji grzejnej.
- Przerwa w obwodzie, sygnalizowana wartością poza zakresem lub nieskończoną rezystancją, wskazuje na przerwaną spiralę albo otwarte zabezpieczenie, jeśli znajduje się ono w mierzonym torze.
- Skończona rezystancja potwierdza ciągłość, ale nie dowodzi jeszcze, że grzałka osiąga właściwą moc i zachowuje izolację po rozgrzaniu.
- Wartość bliska zeru wymaga uwzględnienia rezystancji przewodów miernika i układu połączeń. Nie należy automatycznie uznawać jej za prawidłową ciągłość.
Oczekiwana wartość zależy od napięcia, mocy i konstrukcji. Orientacyjnie można sprawdzić zgodność z zależnością R = U² / P, lecz obliczenie ma sens tylko dla pojedynczej sekcji o znanej mocy. Zespoły zawierające dwie grzałki połączone szeregowo lub równolegle mogą dawać inne wyniki. Dokumentacje różnych ekspresów podają wartości od kilkunastu do kilkudziesięciu omów, dlatego nie istnieje jedna prawidłowa rezystancja dla wszystkich termobloków.
Pomiar do metalowego korpusu
Sprawdzenie każdego zacisku względem metalowej obudowy może wykazać twarde zwarcie, ale zwykły multimetr nie potwierdza bezpiecznego stanu izolacji. Upływność może ujawniać się dopiero przy wyższym napięciu testowym, po nagrzaniu lub w obecności wilgoci.
Pomiar rezystancji izolacji, ciągłości przewodu ochronnego i końcową kontrolę bezpieczeństwa wykonuje się odpowiednim testerem według procedury właściwej dla danego ekspresu. Czynności te wymagają kwalifikacji, doświadczenia i właściwych przyrządów; nie są przeznaczone dla osoby bez przygotowania. Ekspresu wyzwalającego wyłącznik różnicowoprądowy nie należy uruchamiać ponownie „na próbę”.
Zabezpieczenia termiczne i czujnik temperatury
Bezpiecznik termiczny, termostat oraz czujnik NTC nie pełnią tej samej funkcji. Bezpiecznik termiczny zwykle przerywa obwód po przekroczeniu granicznej temperatury i nie powinien być mostkowany. Niektóre termostaty są zwarte na zimno i otwierają obwód po nagrzaniu, lecz ich sposób działania trzeba potwierdzić dla konkretnego wykonania.
Czujnik NTC zmienia rezystancję wraz z temperaturą. Można zmierzyć go po odłączeniu od modułu, a następnie obserwować płynną zmianę podczas kontrolowanego ogrzewania lub chłodzenia. Wynik należy porównać z tabelą producenta dla danego czujnika. Jedna uniwersalna wartość w temperaturze pokojowej nie istnieje, a wynik zależy również od rzeczywistej temperatury elementu.
Przerwa, zwarcie lub brak płynnej reakcji są podstawą do dalszej kontroli czujnika i przewodów. Poprawna wartość w jednym punkcie nie wyklucza błędnej charakterystyki, słabego docisku czujnika do termobloku ani problemu na złączu. Odpowiednie elementy znajdują się w kategorii czujników temperatury NTC.
Kiedy winna jest elektronika, a nie grzałka?
Jeżeli grzałka, termiki i czujnik mają wyniki zgodne z dokumentacją, trzeba sprawdzić wiązkę oraz złącza. Nadtopiony konektor, luźny zacisk lub korozja po wycieku mogą powodować spadek mocy, okresowe grzanie albo lokalne przegrzewanie.
Dalsza diagnostyka może obejmować sprawdzenie, czy moduł sterujący prawidłowo załącza obciążenie. Pomiar napięcia w pracującym ekspresie oraz badanie triaka, przekaźnika i obwodów sieciowych wiążą się z ryzykiem porażenia i zwarcia. Są to czynności dla wykwalifikowanego serwisanta pracującego według schematu i procedury danego modelu. Sprawną grzałkę można błędnie uznać za uszkodzoną, jeśli rzeczywistą przyczyną jest brak sterowania z modułu elektronicznego.
Jak uzyskać dostęp do zespołu grzewczego?
Termoblok lub bojler zwykle znajduje się pod górną albo boczną częścią obudowy ekspresu automatycznego. W urządzeniach kolbowych bywa umieszczony nad grupą zaparzającą, a w ekspresach przelewowych element grzejny znajduje się zazwyczaj w dolnej podstawie. Układ zaczepów i kolejność zdejmowania paneli różnią się pomiędzy seriami, dlatego trzeba korzystać z dokumentacji konkretnego modelu.
Przed demontażem:
- Odłącz zasilanie, opróżnij zbiornik, wyjmij tackę i pozostaw ekspres do ostygnięcia.
- Oznacz przewody, czujniki, termiki i przewody wodne lub wykonaj wyraźne zdjęcia.
- Sprawdź rodzaj obejm i zabezpieczeń króćców. Nie wyciągaj przewodu wysokociśnieniowego siłą i nie podważaj plastikowego króćca.
- Obejrzyj okolicę zespołu pod kątem białego nalotu, zacieków, korozji, nadtopionych złączy oraz stwardniałych uszczelek.
Ślady kamienia na zewnętrznej stronie połączenia często oznaczają nieszczelność, a nie tylko zaniedbane odkamienianie. Należy wówczas ustalić, czy cieknie korpus, króciec, przewód, zawór czy oring i uszczelka.
Wymiana grzałki, bojlera lub termobloku
Po wymontowaniu starego zespołu porównaj obie części przed montażem. Sprawdź położenie króćców, mocowania, liczbę sekcji grzejnych, zaciski ochronne, gniazda NTC, termostaty i średnice uszczelnień. Elementu o innym napięciu lub mocy nie wolno montować tylko dlatego, że pasuje mechanicznie.
Podczas montażu:
- zastosuj uszczelki przewidziane dla danego połączenia i nie smaruj ich przypadkowym preparatem;
- prowadź przewody z dala od gorących powierzchni i ruchomych elementów;
- osadź czujnik temperatury oraz zabezpieczenia dokładnie w przewidzianym miejscu;
- nie mostkuj bezpiecznika termicznego ani termostatu;
- nie napinaj wężyków i nie obracaj króćców w korpusie;
- sprawdź zamocowanie przewodu ochronnego, jeśli występuje.
Po złożeniu obieg należy napełnić i odpowietrzyć zgodnie z instrukcją ekspresu. Najpierw kontroluje się szczelność podczas płukania i podawania gorącej wody, a następnie działanie kawy oraz pary. Po naprawie ingerującej w obwody sieciowe potrzebne są również odpowiednie testy bezpieczeństwa elektrycznego przed przekazaniem urządzenia do użytkowania.
Kamień a wymiana termobloku
Osad może wydłużać nagrzewanie, ograniczać przepływ i obniżać temperaturę napoju, ale odkamienianie nie naprawi przerwanej spirali, uszkodzonego bezpiecznika ani skorodowanego korpusu. Nie należy także próbować udrażniać całkowicie zablokowanego termobloku przypadkowym, silnie stężonym kwasem — może to uszkodzić metale i uszczelnienia albo oderwać osad, który zatka zawór.
Program oraz środek trzeba dobrać do instrukcji konkretnego ekspresu. Częstotliwość zależy od twardości wody i intensywności użytkowania. Pomocne są właściwe środki do pielęgnacji i odkamieniania oraz, w kompatybilnych urządzeniach, filtry wody.
Jak dobrać właściwy zespół grzewczy?
Podstawą jest zgodność katalogowa z pełnym oznaczeniem ekspresu. Dla urządzeń Bosch i Siemens odczytaj kompletny E-Nr wraz z końcówką /xx, a dla Electrolux i AEG pełny PNC / Prod.No.. W urządzeniach innych producentów potrzebny może być pełny model, typ, Product Code, Product No., numer serwisowy lub wariant umieszczony po ukośniku.
Następnie porównaj:
- numer części wybity na starym zespole;
- napięcie, moc i liczbę sekcji grzejnych;
- układ oraz średnice króćców wodnych;
- rozmieszczenie zacisków i przewodu ochronnego;
- mocowania czujnika NTC, termostatów i bezpieczników;
- kształt korpusu, punkty montażowe i wymagane uszczelnienia;
- zakres kompletu — sama grzałka, korpus, bojler albo kompletny zespół z osprzętem.
Samo zdjęcie, podobne złącze albo skrócona nazwa modelu nie potwierdzają kompatybilności. Przed zamówieniem odczytaj pełną tabliczkę znamionową i oznaczenia starej części; jeżeli nie są czytelne, przygotuj zdjęcia tabliczki, całego zespołu oraz jego przyłączy.
FAQ — grzałki i termobloki do ekspresów
Czy letnia kawa oznacza uszkodzoną grzałkę?
Nie. Najpierw sprawdź ustawienie temperatury, rozgrzewanie filiżanki, przepływ oraz potrzebę odkamieniania. Możliwe są też błędne wskazania NTC, słabe połączenie elektryczne albo awaria jednej z kilku sekcji grzejnych.
Jaka powinna być rezystancja grzałki ekspresu?
Zależy to od napięcia, mocy i sposobu połączenia sekcji. Wynik trzeba porównać z dokumentacją konkretnego modelu lub danymi części. Uniwersalna wartość dla wszystkich termobloków nie istnieje.
Czy ciągłość grzałki oznacza, że jest sprawna?
Nie w pełni. Potwierdza jedynie, że mierzony tor nie jest przerwany. Nie wyklucza upływności do korpusu, błędnej mocy, usterki pojawiającej się po rozgrzaniu ani braku zasilania ze strony modułu.
Dlaczego ekspres robi kawę, ale nie wytwarza pary?
Urządzenie może mieć oddzielny obwód pary. Przyczyną bywa jego grzałka, ale również niedrożna dysza, elektrozawór, zakamieniony przewód lub niewłaściwa praca pompy. Trzeba ustalić przebieg obiegu w konkretnym modelu.
Czy można zmostkować bezpiecznik termiczny w celu wykonania próby?
Nie. Jest to zabezpieczenie przed niebezpiecznym przegrzaniem. Trwałe lub prowizoryczne mostkowanie może doprowadzić do uszkodzenia ekspresu, pożaru albo porażenia.
Czy do nowego termobloku potrzebne są nowe uszczelki?
Zależy to od konstrukcji i zakresu zestawu. Stwardniałego, przeciętego lub odkształconego oringu nie należy montować ponownie. Typ oraz wymiary uszczelek trzeba potwierdzić katalogowo dla danego połączenia.
