Czujniki temperatury NTC i przepływomierze
Czujniki temperatury NTC kontrolują nagrzewanie bojlera lub termobloku, a przepływomierze umożliwiają odmierzanie wody. Ich usterki mogą powodować błędy temperatury, nieprawidłową objętość kawy albo przerwanie cyklu. Przed wymianą trzeba wykluczyć zakamienienie, zapowietrzenie, niedrożność, uszkodzenie pompy i przewodów. Część dobiera się według pełnych danych z tabliczki znamionowej i zgodności katalogowej.
Czujnik NTC a przepływomierz – dwa różne obszary diagnostyki
Czujnik NTC mierzy temperaturę bojlera, termobloku lub układu pary. Jego rezystancja maleje wraz ze wzrostem temperatury, a moduł sterujący wykorzystuje tę zmianę do regulowania grzałki. Nieprawidłowy sygnał może zatrzymać nagrzewanie, powodować przegrzewanie albo wywołać błąd, mimo że sama grzałka jest sprawna.
Przepływomierz znajduje się w obiegu wody i zwykle zawiera turbinkę z magnesem oraz czujnik Halla. Obracająca się turbinka generuje impulsy zliczane przez elektronikę. Na ich podstawie ekspres określa ilość przepompowanej wody. Liczba impulsów przypadająca na określoną objętość zależy od konstrukcji przepływomierza i oprogramowania urządzenia – nie należy przyjmować jednej wartości dla wszystkich ekspresów.
Objawy i kolejność sprawdzania

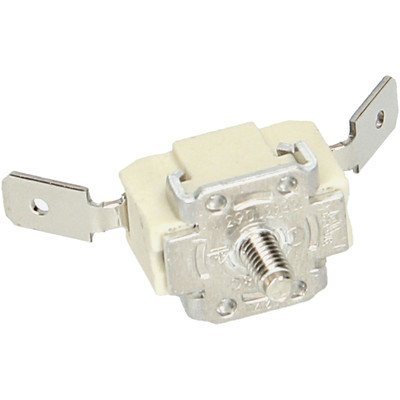

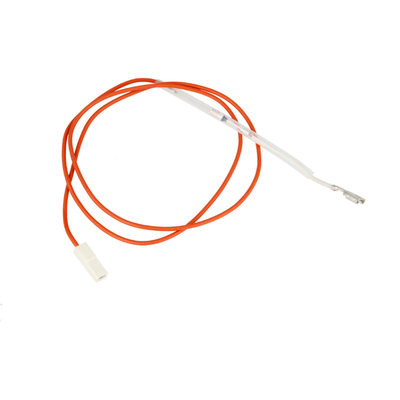

| Objaw | Możliwe przyczyny | Co sprawdzić najpierw | Jak interpretować wynik |
| Kawa jest wyraźnie chłodniejsza, a ekspres długo się nagrzewa | NTC, grzałka, zabezpieczenie termiczne, kamień w termobloku, połączenia lub sterowanie grzałką | Ustawienie temperatury, odkamienienie, przewody NTC, rezystancję grzałki i czujnika według dokumentacji modelu | Prawidłowy pomiar NTC w temperaturze pokojowej nie potwierdza jeszcze jego charakterystyki w całym zakresie pracy ani dobrego kontaktu z termoblokiem |
| Występuje nadmiar pary, gwałtowny wypływ lub przegrzewanie | Niewłaściwy NTC, słaby kontakt termiczny, przerwa pojawiająca się po rozgrzaniu, przekaźnik albo układ sterujący | Mocowanie czujnika, jego oznaczenie i zmianę rezystancji podczas kontrolowanego ogrzewania | Czujnik o podobnej rezystancji znamionowej może mieć inną charakterystykę i powodować błędną regulację |
| Porcja napoju jest za mała, za duża albo zmienia się między cyklami | Przepływomierz, zabrudzona turbinka, wyciek, nieprawidłowe ustawienie objętości lub niedrożność | Czy problem dotyczy każdego napoju, czy przepływ jest równy oraz czy woda nie trafia do tacki | Powtarzalna różnica objętości może wskazywać na błędne zliczanie, ale wyciek lub opór hydrauliczny może dawać podobny objaw |
| Pompa pracuje, lecz ekspres przerywa cykl z błędem obiegu wody | Zapowietrzenie, filtr, zawór zbiornika, przepływomierz, pompa, przewód, zawór sterujący lub kamień | Wyjmij filtr, prawidłowo osadź pełny zbiornik i wykonaj odpowietrzanie zgodnie z instrukcją ekspresu | Jeżeli woda nadal nie płynie, brak impulsów przepływomierza może być skutkiem rzeczywistego braku przepływu, a nie uszkodzenia czujnika |

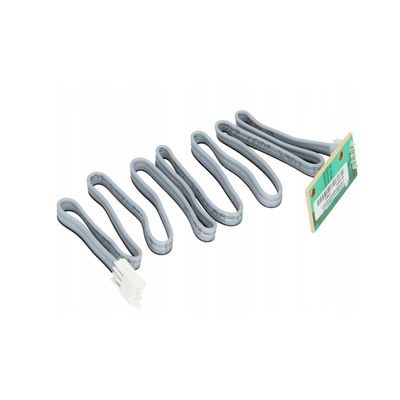

| Woda przepływa, ale elektronika jej nie wykrywa | Zablokowana turbinka, uszkodzony czujnik Halla, przewód, złącze lub wejście modułu | Stan turbinki i złączy oraz obecność impulsów w trybie serwisowym właściwym dla modelu | Brak impulsów nie rozstrzyga samodzielnie, czy uszkodzony jest przepływomierz, jego wiązka czy elektronika |
Jeżeli ekspres nie pobiera wody, przed zakupem przepływomierza warto sprawdzić filtr wody, zawór na dnie zbiornika i możliwość odpowietrzenia układu. Głośna praca pompy po opróżnieniu zbiornika lub wymianie filtra często wskazuje, że pompa zasysa powietrze. Jeżeli pompa nie wytwarza przepływu mimo drożnego dopływu, dalsza diagnostyka może objąć pompy wody do ekspresów.

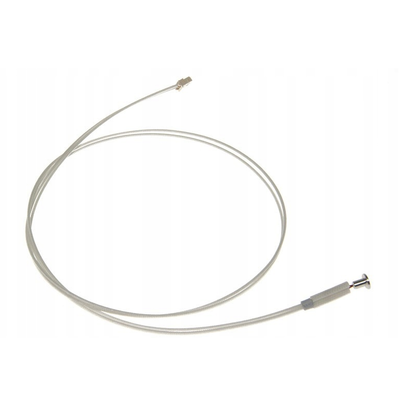

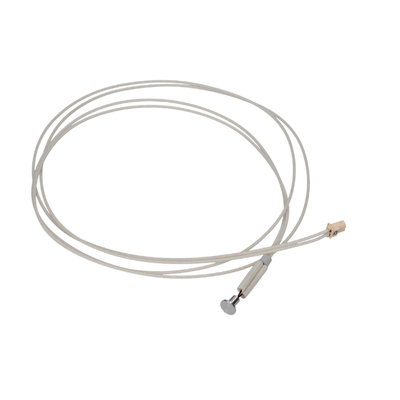

Jak sprawdzić czujnik temperatury NTC?
- Odłącz ekspres od zasilania, poczekaj na całkowite ostygnięcie bojlera lub termobloku i odłącz wtyczkę NTC od modułu. Pomiar czujnika podłączonego do elektroniki może zostać zafałszowany przez pozostałe elementy obwodu.
- Zmierz temperaturę korpusu czujnika oraz rezystancję między jego wyprowadzeniami. Nie ogrzewaj sondy dłonią przed zapisaniem wyniku, ponieważ nawet niewielka zmiana temperatury wpływa na rezystancję.
- Porównaj wynik z tabelą rezystancja–temperatura przewidzianą dla konkretnego czujnika lub z dokumentacją serwisową urządzenia. W ekspresach występują różne charakterystyki NTC, dlatego oznaczenie typu „100 kΩ” bez temperatury odniesienia i charakterystyki nie wystarcza do doboru.
- Przerwa w obwodzie, zwarcie lub niestabilne wskazanie podczas poruszania przewodem przemawiają za uszkodzeniem czujnika albo wiązki. Warto mierzyć przy wtyczce prowadzącej do modułu, aby objąć kontrolą również przewody.
- Można łagodnie ogrzać wymontowany czujnik i obserwować zmianę wskazania. Rezystancja sprawnego NTC powinna maleć płynnie. Skok, chwilowa przerwa lub brak reakcji jest nieprawidłowy.
Test na zimno wykrywa wiele usterek, lecz nie każdą. Czujnik może zachowywać się poprawnie w temperaturze pokojowej, a tracić ciągłość po rozgrzaniu. Prawidłowa zmiana rezystancji nie potwierdza też właściwego docisku do termobloku, stanu pasty lub podkładki termoprzewodzącej ani zgodności charakterystyki zamiennika.
Nie zastępuj NTC przypadkowym termistorem ani dodatkowym rezystorem korygującym temperaturę. Zmienia to charakterystykę obwodu i może spowodować niekontrolowane nagrzewanie. Jeżeli sprawny NTC nie rozwiązuje problemu, trzeba zbadać grzałkę, bojler lub termoblok, zabezpieczenia termiczne, przewody i układ sterujący.
Jak sprawdzić przepływomierz?
Kontrola hydrauliczna i mechaniczna
Po odłączeniu zasilania, opróżnieniu zbiornika oraz ostygnięciu ekspresu:
- sprawdź, czy wtyczka jest osadzona i czy styki nie są zaśniedziałe lub zalane;
- obejrzyj wężyki pod kątem zagięcia, osadu, pęknięcia i nieszczelności;
- przed demontażem zaznacz wlot i wylot – na korpusie może znajdować się strzałka kierunku przepływu;
- jeżeli konstrukcja pozwala bez uszkodzenia obudowy, sprawdź, czy turbinka nie jest unieruchomiona przez kamień lub drobiny;
- nie wkładaj twardych narzędzi między łopatki i nie rozwiercaj kanałów, ponieważ zmiana geometrii wpływa na pomiar.
Sam fakt, że przez wymontowany przepływomierz można przepuścić wodę, nie potwierdza generowania impulsów. Z kolei nieruchoma turbinka nie musi oznaczać trwałego uszkodzenia czujnika Halla – przyczyną może być osad.
Kontrola sygnału
W wielu ekspresach tryb serwisowy pokazuje impulsy przepływomierza podczas pracy pompy. Jeżeli woda rzeczywiście płynie, a impulsy nie są rejestrowane, należy kolejno sprawdzić złącze, wiązkę, przepływomierz i wejście modułu. Pomiar samej rezystancji czujnika Halla zwykłym multimetrem zazwyczaj nie jest miarodajnym testem działania.
Sprawdzenie zasilania czujnika i przebiegu impulsowego może wymagać uruchomionego urządzenia, dokumentacji pinów oraz oscyloskopu lub miernika z odpowiednią funkcją. Opisane pomiary pod napięciem są przeznaczone wyłącznie dla wykwalifikowanego serwisanta posiadającego odpowiednie narzędzia i procedurę właściwą dla danego modelu. Nie wolno zgadywać polaryzacji – błędne podłączenie może zniszczyć przepływomierz albo moduł.
Dostęp do części i wymiana
Czujnik NTC jest zwykle przymocowany bezpośrednio do bojlera lub termobloku: gwintem, obejmą, dociskiem albo na powierzchni zapewniającej przewodzenie ciepła. Przepływomierz znajduje się zazwyczaj w niskociśnieniowej części obiegu, pomiędzy zbiornikiem a kolejnymi elementami układu wodnego. Dostęp może wymagać zdjęcia obudowy bocznej, tylnej, górnej lub dolnej – właściwa kolejność zależy od konstrukcji ekspresu.
Przed demontażem:
- odłącz zasilanie, wyjmij zbiornik i zaczekaj, aż układ grzewczy ostygnie;
- sfotografuj przebieg wężyków, przewodów, zatrzasków i mocowań;
- przygotuj naczynie lub chłonną ściereczkę na wodę pozostającą w przewodach;
- chwytaj za korpus wtyczki, a nie za przewody;
- sprawdź sposób blokowania szybkozłączy, spinek i obejm – wyrywanie wężyka może uszkodzić króciec.
Podczas montażu przepływomierza zachowaj kierunek przepływu, położenie króćców, polaryzację wtyczki oraz fabryczne prowadzenie przewodów. Przy NTC trzeba odtworzyć prawidłowy kontakt termiczny i zastosować sposób mocowania przewidziany dla tej części. Nie należy zastępować fabrycznej podkładki, płytki izolacyjnej lub materiału termoprzewodzącego przypadkowym klejem.
Po złożeniu napełnij i odpowietrz obieg zgodnie z instrukcją ekspresu. Wykonaj płukanie bez kawy, obserwując wszystkie połączenia pod kątem wycieku. Następnie sprawdź stabilność objętości kilku porcji oraz prawidłowe zakończenie nagrzewania. Gdy po wymianie pojawia się wyciek, nie kontynuuj pracy – sprawdź osadzenie wężyków, uszczelnień i spinek. Odpowiednie elementy połączeń znajdziesz w kategorii wężyki, rurki i przewody wysokiego ciśnienia.
Jak dobrać właściwy czujnik lub przepływomierz?
Podobny wygląd, taka sama liczba przewodów lub pasująca wtyczka nie potwierdzają zgodności. Przy czujniku NTC znaczenie mają charakterystyka rezystancja–temperatura, długość przewodu, złącze, mocowanie, kształt sondy i sposób przekazywania ciepła. Przy przepływomierzu trzeba potwierdzić charakterystykę impulsową, kierunek i zakres przepływu, średnice króćców, sposób mocowania, napięcie, polaryzację oraz układ pinów.
Odczytaj pełne dane z tabliczki znamionowej:
- Electrolux, AEG i Zanussi: pełny PNC / Prod.No.;
- Bosch i Siemens: pełny E-Nr wraz z końcówką /xx;
- Whirlpool, Bauknecht, Indesit i Hotpoint: numer serwisowy, często 12-cyfrowy i rozpoczynający się od 85;
- Amica: model, kod wyrobu i 14-cyfrowy numer fabryczny;
- w pozostałych urządzeniach: pełny model z wszystkimi literami, cyframi, ukośnikami i oznaczeniem wariantu oraz numer starej części, jeśli jest czytelny.
Na końcu porównaj oznaczenie katalogowe, mocowanie, króćce, przewody i złącze. Zdjęcie części warto traktować pomocniczo. Jeśli oznaczenie ekspresu jest niepełne, przygotuj wyraźne zdjęcie całej tabliczki znamionowej oraz starego elementu z widocznymi numerami i przyłączami.
FAQ – czujniki NTC i przepływomierze do ekspresów
Czy zbyt zimna kawa oznacza uszkodzony czujnik NTC?
Nie. Podobny objaw może powodować zakamieniony termoblok, uszkodzona sekcja grzałki, zabezpieczenie termiczne, słabe połączenie albo sterowanie grzałką. NTC trzeba zmierzyć poza obwodem i porównać z charakterystyką właściwą dla modelu.
Czy przepływomierz może być winny, gdy pompa pracuje, ale woda nie leci?
Może, jeśli turbinka blokuje przepływ, ale brak wody częściej wymaga najpierw sprawdzenia zbiornika, filtra, zapowietrzenia, pompy, przewodów i zaworów. Przepływomierz nie wytwarza ciśnienia – mierzy przepływ wywołany pracą pompy.
Czy można sprawdzić przepływomierz omomierzem?
Zwykły pomiar rezystancji zazwyczaj nie potwierdza sprawności przepływomierza z czujnikiem Halla. Bardziej użyteczna jest obserwacja impulsów w trybie serwisowym albo pomiar sygnału podczas przepływu, wykonany według schematu konkretnego urządzenia.
Dlaczego nowy NTC powoduje inną temperaturę niż stary?
Może mieć inną charakterystykę, tolerancję lub bezwładność cieplną, mimo podobnej rezystancji w temperaturze pokojowej. Znaczenie ma też docisk sondy oraz materiał pomiędzy czujnikiem a termoblokiem. Należy stosować wariant potwierdzony katalogowo.
Czy przepływomierz można wyczyścić zamiast wymieniać?
Jeżeli obudowa jest przewidziana do rozebrania bez uszkodzenia, można usunąć osad i sprawdzić swobodę turbinki. Nie każdy model jest rozbieralny, a czyszczenie nie naprawi uszkodzonego czujnika Halla, pękniętego korpusu ani zużytych przyłączy.
Co sprawdzić po wymianie?
Najpierw szczelność połączeń i prawidłowe odpowietrzenie. Następnie stabilność dozowanej objętości, zakończenie nagrzewania bez błędu oraz brak nadmiaru pary. Nie pozostawiaj ekspresu bez nadzoru podczas pierwszego płukania.
