Płyty do ekspresów do kawy
Płyty do ekspresów do kawy obejmują m.in. moduły główne, zasilania, wyświetlaczy i płyty grzewcze. Przy braku reakcji, resetowaniu lub nieprawidłowym sterowaniu najpierw wyklucz zasilanie, przewody, czujniki i zabezpieczenia. Właściwą część dobieraj po pełnym oznaczeniu ekspresu oraz numerze z zamontowanej płyty, nie tylko po zdjęciu.
Jakie płyty występują w ekspresach do kawy
Nazwa „płyta do ekspresu” może oznaczać kilka różnych części. W zależności od konstrukcji urządzenie może mieć osobno:
- płytę główną lub moduł sterujący – przetwarza sygnały z czujników i panelu oraz steruje pompą, grzałką, młynkiem, zaworami i napędem zaparzacza;

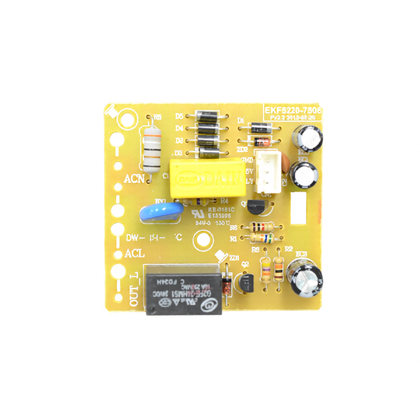

- moduł zasilania lub płytę mocy – obsługuje zasilanie elektroniki oraz elementy wykonawcze, takie jak grzałki, silniki i elektrozawory;
- płytę panelu, interfejsu lub wyświetlacza – odpowiada za przyciski, dotyk, kontrolki, ekran i komunikację z płytą główną;
- płytę grzewczą – stosowaną między innymi w ekspresach przelewowych lub pod dzbankiem; nie jest odpowiednikiem płyty sterującej;

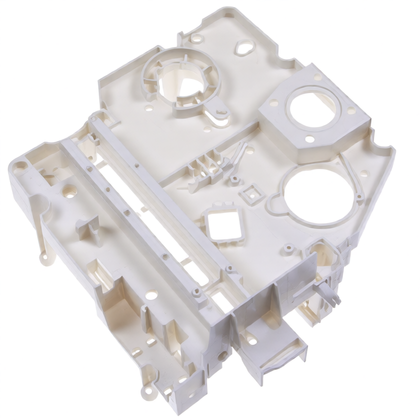

- płytę dolną, mocującą albo osłonową – element konstrukcyjny, którego uszkodzenie ocenia się głównie po wymiarach, mocowaniach i kształcie.
Przed zakupem ustal, który rodzaj części znajduje się w kategorii dla Twojego urządzenia. Płyta wyświetlacza, moduł mocy i płyta grzewcza mogą wyglądać podobnie w nazwie handlowej, ale pełnią zupełnie różne funkcje.
Objawy uszkodzenia płyty
Awaria płyty może objawiać się brakiem reakcji, samoczynnym resetem, błędem na ekranie, nieprawidłową pracą pojedynczej funkcji albo zatrzymaniem programu w określonym momencie. Sam objaw nie potwierdza jednak uszkodzenia elektroniki.
| Objaw | Możliwe przyczyny | Co sprawdzić | Jak rozumieć wynik |
| Ekspres jest całkowicie martwy | Kabel, wyłącznik, bezpiecznik, filtr przeciwzakłóceniowy, zasilacz, moduł mocy lub płyta główna | Stan przewodu i wtyczki, ciągłość obwodu po odłączeniu zasilania, obecność zasilania na wejściu modułu zgodnie ze schematem | Brak zasilania przed płytą nie oznacza uszkodzenia płyty. Napięcie dochodzące do modułu przy braku niskich napięć wymaga dalszej diagnostyki układu zasilania |
| Kontrolki lub ekran nie działają, ale słychać pracę mechanizmu | Panel, taśma, zasilanie wyświetlacza, regulator napięcia, komunikacja między modułami | Wtyki, taśmę, ślady zalania i przegrzania; w urządzeniach z magistralą także komunikację zgodnie z dokumentacją | Uszkodzony ekran nie musi oznaczać uszkodzenia płyty głównej. Moduły mogą wymagać zgodnej wersji oprogramowania |
| Ekspres resetuje się przy włączeniu pompy, młynka lub grzałki | Zwarcie lub przeciążenie elementu wykonawczego, uszkodzony triak lub przekaźnik, spadek napięcia zasilacza | Czy problem pojawia się zawsze przy tej samej funkcji; stan przewodów, silnika, grzałki, pompy i złączy | Wymiana płyty bez usunięcia zwarcia w podłączonym podzespole może doprowadzić do ponownej awarii |
| Działa tylko część funkcji | Uszkodzenie wyjścia płyty, czujnika, przewodu, blokady lub samego odbiornika | Ciągłość przewodów, położenie złączy, działanie czujników i elementu wykonawczego | Jeżeli odbiornik i przewody są sprawne, podejrzenie płyty jest silniejsze, ale potrzebny jest schemat konkretnego modelu |
| Ekspres zgłasza błąd po wymianie modułu | Nieprawidłowa wersja, brak konfiguracji, niezgodny panel, błędne podłączenie albo rzeczywista usterka innego układu | Pełne oznaczenie ekspresu, numer płyty, wersję modułu, połączenia i wymagania serwisowe | Kod błędu nie jest automatycznym wskazaniem płyty do zakupu |
| Płyta ma nadpalenia, korozję lub ślady zalania | Przepięcie, wilgoć, przegrzanie, zwarcie elementu wykonawczego albo nieszczelność układu wodnego | Miejsce uszkodzenia, ścieżki, złącza oraz elementy podłączone do uszkodzonego obwodu | Widoczne uszkodzenie może być skutkiem awarii innej części, a nie jej pierwotną przyczyną |
Co sprawdzić przed zakupem modułu
Najpierw wykonaj proste kontrole, które nie wymagają pracy przy napięciu sieciowym:
- Odłącz ekspres od zasilania i sprawdź, czy przewód, wtyczka, wyłącznik oraz dostępne złącza nie są uszkodzone.
- Wyjmij i prawidłowo zamontuj elementy, których położenie nadzorują czujniki: zbiornik wody, tackę, pojemnik na fusy, drzwi serwisowe i zaparzacz.
- Obejrzyj wnętrze pod kątem wilgoci, zacieków, osadu, nadpalonych wtyków, pękniętych lutów i luźnych przewodów.
- Sprawdź, czy problem dotyczy wszystkich funkcji, czy tylko jednej: grzania, mielenia, pompowania, wyświetlacza albo komunikacji z panelem.
- Jeżeli ekspres wyłącza się przy konkretnej funkcji, w pierwszej kolejności zbadaj element uruchamiany w tym momencie oraz jego przewody.
Pomiar ciągłości i rezystancji wykonuj wyłącznie po odłączeniu urządzenia od sieci i po rozładowaniu elementów, jeżeli wymaga tego konstrukcja. Rezystancja mierzona na podłączonej płycie może być zafałszowana przez inne elementy układu. Pomiar ciągłości przewodu potwierdza połączenie, ale nie potwierdza poprawnej pracy pod obciążeniem.
Pomiar napięcia na wejściu płyty, wyjściach zasilacza, grzałce, pompie lub silniku jest czynnością serwisową. Wymaga odpowiedniego miernika, zabezpieczenia przed porażeniem, schematu konkretnego urządzenia i kwalifikacji do pracy przy napięciu sieciowym. Nie zwieraj styków, nie omijaj blokad i nie sprawdzaj obwodów „na próbę” przypadkowymi połączeniami.
Jak odróżnić płytę od innych usterek
Brak reakcji po podłączeniu
Zacznij od toru zasilania, a nie od zakupu płyty. Jeżeli napięcie nie dociera do urządzenia, przyczyną może być przewód, wyłącznik, bezpiecznik lub filtr. Jeżeli zasilanie dochodzi do modułu, ale nie ma prawidłowych napięć pomocniczych, podejrzenie obejmuje układ zasilania płyty, jednak bez schematu nie można wskazać konkretnego elementu.
Nie działa tylko wyświetlacz lub panel
Sprawdź taśmę, zatrzaski złączy, ślady wilgoci i ewentualne uszkodzenia samego panelu. W niektórych ekspresach panel użytkownika i płyta główna są oddzielnymi częściami. W innych tworzą zestaw, a wymiana jednego elementu może wymagać zgodności sprzętowej lub programowej.
Nie działa pompa, młynek albo grzałka
Najpierw sprawdź, czy dany podzespół nie jest zablokowany, nie ma przerwy w uzwojeniu, zwarcia, uszkodzonego zabezpieczenia termicznego albo przerwanego przewodu. Jeśli element jest sprawny, a sterowanie nie pojawia się na jego wyjściu, można podejrzewać płytę, ale wynik trzeba odnieść do schematu i warunków pracy konkretnego modelu.
Ekspres działa niestabilnie
Resetowanie, samoczynne uruchamianie funkcji i losowe błędy mogą wynikać z wilgoci, uszkodzonej klawiatury, taśmy, niestabilnego zasilania, zimnego lutu, przegrzanego elementu lub problemu komunikacyjnego. W takim przypadku pojedynczy test przejścia nie wystarcza do potwierdzenia sprawności modułu.
Dostęp do płyty i wymiana
Płyta może znajdować się pod górną pokrywą, za panelem przednim, przy podstawie albo w osobnej obudowie modułu zasilania. Droga dostępu zależy od typu ekspresu. W automacie zwykle trzeba usunąć część obudowy, panel lub osłony, natomiast w ekspresie przelewowym płyta grzewcza i element sterujący mogą być dostępne od spodu.
Przed demontażem:
- odłącz wtyczkę i poczekaj, aż urządzenie ostygnie;
- opróżnij zbiornik wody i tackę, aby ograniczyć ryzyko zalania wnętrza;
- wykonaj zdjęcia ułożenia przewodów i złączy;
- oznacz przewody, jeśli ich położenie nie wynika jednoznacznie z konstrukcji;
- zwolnij zatrzaski wtyczek zamiast ciągnąć za przewody;
- sprawdź, czy w układzie nie pozostała gorąca woda lub ciśnienie;
- unikaj dotykania ścieżek i elementów elektronicznych bez ochrony przed wyładowaniami elektrostatycznymi.
Po zamontowaniu nowej części porównaj wszystkie złącza z dokumentacją lub zdjęciami wykonanymi przed demontażem. Nie uruchamiaj urządzenia z pominiętymi osłonami, blokadami ani zabezpieczeniami. Po naprawie sprawdź kolejno uruchomienie, reakcję panelu, płukanie, pobór wody, grzanie i funkcję, przy której występowała usterka. Jeżeli doszło do zalania lub zwarcia, samo włączenie urządzenia po wymianie płyty nie potwierdza skuteczności naprawy.
Opisane pomiary pod napięciem i naprawa modułów elektronicznych wymagają odpowiednich kwalifikacji, doświadczenia oraz właściwych narzędzi. Nie są przeznaczone do wykonania przez osobę bez przygotowania.
Naprawa płyty czy wymiana
Naprawa na poziomie elementów, na przykład wymiana przekaźnika, triaka, regulatora, kondensatora, transformatora lub uszkodzonego złącza, może być uzasadniona, jeśli przyczyna została potwierdzona, a płyta nie ma rozległych uszkodzeń. Trzeba jednak sprawdzić również element, który mógł przeciążyć naprawiany obwód.
Wymiana całego modułu bywa właściwsza, gdy płytka jest zalana, zwęglona, ma uszkodzone ścieżki, nie jest dostępny schemat albo wymaga programowania producenta. Moduł używany lub regenerowany nie musi mieć tej samej wersji oprogramowania i konfiguracji co część zamontowana fabrycznie.
Nie wymieniaj płyty „na próbę”, gdy nie wykluczono zwarcia grzałki, pompy, silnika, zaworu, czujnika lub przewodów. Nowy moduł może ulec uszkodzeniu natychmiast po uruchomieniu.
Jak dobrać płytę do ekspresu
Do identyfikacji przygotuj:
- pełne oznaczenie modelu z tabliczki znamionowej;
- numer produktu, kod urządzenia, Service No. albo inne oznaczenie producenta;
- numer katalogowy płyty i wszystkie oznaczenia z naklejki lub nadruku PCB;
- informację, czy szukasz płyty głównej, zasilania, panelu, wyświetlacza czy płyty grzewczej;
- zdjęcia złączy, mocowań i obu stron starej części, jeśli dobór wymaga porównania.
W przypadku urządzeń Amica podaj model, kod wyrobu i 14-cyfrowy numer fabryczny. Dla Electrolux, AEG i Zanussi potrzebny jest pełny PNC / Prod.No. Dla Bosch i Siemens podaj pełny E-Nr z końcówką /xx. Dla Whirlpool, Bauknecht, Indesit i Hotpoint potrzebny jest numer serwisowy, często 12-cyfrowy i rozpoczynający się od 85. W urządzeniach Beko i Grundig istotne są model oraz Product No., w LG model i Product Code, w Gorenje i Hisense model oraz Art. No. albo kod PS, a w Samsungu pełny model z wariantem końcowym, na przykład /0000.
Skrócony model, identyczna obudowa, podobne zdjęcie lub takie samo złącze nie gwarantują zgodności. Różnice mogą dotyczyć wersji wykonania, obsługiwanych czujników, mocy elementów, komunikacji między modułami, mocowania, oprogramowania albo konfiguracji ekspresu. Przed zakupem porównaj numer części z katalogiem dla konkretnego wariantu lub prześlij pełne dane z tabliczki znamionowej i zdjęcia oznaczeń płyty.
Jeśli problem dotyczy poboru wody lub ciśnienia, przydatne może być sprawdzenie także kategorii pomp wody, pomp wibracyjnych i ciśnieniowych. Przy awarii panelu, wyświetlacza lub komunikacji pomocna jest kategoria elektroniki, modułów i paneli sterowania. Dla usterek grzania sprawdź również grzałki, bojlery i termobloki do ekspresów.
FAQ
Czy brak reakcji ekspresu oznacza uszkodzoną płytę?
Nie. W pierwszej kolejności trzeba wykluczyć kabel, wyłącznik, bezpiecznik, zabezpieczenie termiczne, filtr zasilania, luźne złącze oraz nieprawidłowe położenie elementów nadzorowanych przez czujniki. Dopiero prawidłowe zasilanie modułu i brak reakcji elektroniki uzasadniają dalszą diagnostykę płyty.
Czy można sprawdzić płytę zwykłym miernikiem?
Miernik pozwala sprawdzić między innymi ciągłość przewodów, zwarcia, wybrane rezystancje i obecność napięcia, ale wynik zależy od konstrukcji ekspresu. Pomiar na płycie podłączonej do innych układów może być mylący, a pomiar napięcia sieciowego wymaga kwalifikacji i dokumentacji serwisowej.
Czy płyta główna i moduł wyświetlacza są zamienne?
Nie należy tego zakładać. Mogą być osobnymi częściami albo zestawem zależnym od wersji sprzętowej i oprogramowania. Nawet przy identycznym modelu handlowym potrzebne są pełne oznaczenia urządzenia oraz numer części.
Czy po wymianie płyta wymaga programowania?
Zależy to od producenta, rodziny urządzenia i rodzaju modułu. Niektóre płyty są gotowe do montażu, inne wymagają konfiguracji, kodowania lub zgodnego panelu. Informację trzeba potwierdzić dla konkretnego numeru części, a nie wywnioskować z samego wyglądu płytki.
Czy ślady spalenia na płycie oznaczają, że wystarczy wymienić moduł?
Nie. Spalenie może być skutkiem zwarcia grzałki, pompy, silnika, zaworu, przewodu albo przepięcia. Przed montażem nowej płyty należy ustalić, co przeciążyło uszkodzony obwód, w przeciwnym razie nowa część może ulec awarii.
Jakie dane przesłać do doboru płyty?
Przygotuj zdjęcie tabliczki znamionowej z pełnym oznaczeniem urządzenia, zdjęcie starej płyty z widocznym numerem katalogowym, fotografie złączy i informację o objawie. Nie zasłaniaj końcówek oznaczeń, takich jak /xx, Product No., PNC, Service No. lub wariant modelu.
