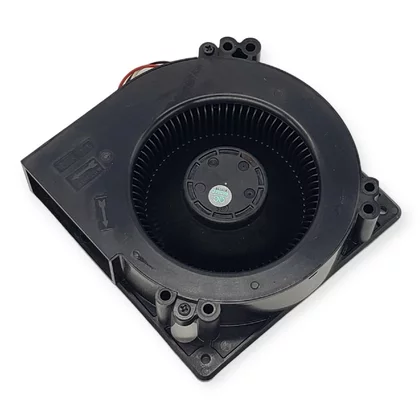

Wentylatory do płyt indukcyjnych i ceramicznych
Wentylatory do płyt indukcyjnych i ceramicznych chłodzą moduły mocy, radiatory i inne elementy narażone na przegrzanie. Głośna praca, brak obrotów lub wyłączanie pól po nagrzaniu wymagają sprawdzenia także przepływu powietrza, czujników i sterowania. Część dobieraj według pełnego oznaczenia płyty, napięcia, złącza, mocowania i kierunku przepływu.
Jak działa chłodzenie płyty grzewczej?
W płycie indukcyjnej wentylator wymusza przepływ powietrza między wlotami obudowy, radiatorami modułów mocy i kanałami wylotowymi. Chroni między innymi tranzystory mocy oraz pozostałą elektronikę przed przekroczeniem dopuszczalnej temperatury. W części płyt ceramicznych podobne chłodzenie służy elektronice sterującej i elementom umieszczonym pod szkłem.
Obroty nie muszą rozpoczynać się natychmiast po włączeniu urządzenia. Sterownik może uruchamiać wentylator dopiero po osiągnięciu określonej temperatury lub obciążenia, regulować jego prędkość, a także pozostawić go włączonego po zakończeniu gotowania. Sama praca po wyłączeniu pól nie świadczy więc o awarii. Znaczenie ma czas chłodzenia, temperatura urządzenia, intensywność grzania oraz to, czy zachowanie różni się od wcześniejszej pracy płyty.
Objawy problemu z wentylatorem
Podejrzenie niesprawnego chłodzenia jest uzasadnione zwłaszcza wtedy, gdy usterka ujawnia się dopiero po rozgrzaniu lub podczas pracy kilku pól z dużą mocą.
| Objaw | Możliwe przyczyny | Co sprawdzić | Interpretacja |
| Płyta ogranicza moc albo wyłącza pola po kilku minutach | zatrzymany wentylator, niedrożny przepływ powietrza, przegrzewanie modułu, błędny pomiar temperatury | wloty i wyloty, przestrzeń wentylacyjną zabudowy, obroty wentylatora oraz wskazania diagnostyczne właściwe dla modelu | Powrót działania po ostygnięciu wskazuje na zabezpieczenie termiczne, ale nie rozstrzyga, czy przyczyną jest sam wentylator, montaż płyty, czujnik czy moduł |
| Słychać tarcie, stukanie lub nierówny szum | zużyte łożyskowanie, pęknięty wirnik, ciało obce, ocieranie przewodu lub osłony | stan łopatek, luzy osiowe i promieniowe, swobodę obrotu po odłączeniu zasilania | Widoczne uszkodzenie lub wyraźne ocieranie uzasadnia wymianę; kurz na łopatkach może powodować hałas i niewyważenie, lecz jego usunięcie nie naprawi zużytego silnika |
| Wentylator nie obraca się | uszkodzony silnik, zablokowany wirnik, luźne złącze, przerwany przewód, brak sterowania | wirnik, wtyczkę, wiązkę i napięcie przewidziane dla danego wariantu | Brak obrotów przy prawidłowym zasilaniu wskazuje na wentylator; brak zasilania wymaga kontroli sterowania, czujników i przewodów |
| Wentylator stale pracuje z dużą prędkością | rzeczywiście wysoka temperatura, zasłonięta wentylacja, błędny odczyt czujnika albo problem sterowania | temperaturę otoczenia urządzenia, zabudowę, czujniki i błędy zapisane przez elektronikę | Wymiana wentylatora nie pomoże, jeżeli otrzymuje on ciągłe polecenie pracy z powodu innej usterki |
| Pojawia się komunikat dotyczący wentylatora lub przegrzania | brak obrotów, brak sygnału zwrotnego, nieprawidłowy przepływ powietrza, czujnik temperatury lub elektronika | znaczenie kodu w dokumentacji dokładnego modelu, połączenia i pracę chłodzenia | Ten sam symbol może mieć inne znaczenie w różnych markach i seriach; kod nie jest automatycznym wskazaniem części do zakupu |
Jak sprawdzić wentylator bez zgadywania?
Oględziny i kontrola mechaniczna
Przed demontażem trzeba odłączyć płytę od wszystkich biegunów zasilania i potwierdzić brak napięcia odpowiednim przyrządem. Po ostygnięciu urządzenia sprawdź, czy otwory wentylacyjne nie są zasłonięte przez elementy zabudowy, przedmioty znajdujące się w szufladzie albo nagromadzone zanieczyszczenia.
Po uzyskaniu dostępu do wnętrza obejrzyj wirnik, obudowę wentylatora, kanały powietrzne i przewody. Przy odłączonym złączu wirnik powinien obracać się bez ocierania o osłonę. Opór wynikający z konstrukcji silnika może być wyczuwalny, dlatego sam test ręcznego obracania nie potwierdza pełnej sprawności pod obciążeniem.
Kontrola przewodów i uzwojenia
Wiązkę należy sprawdzić od wtyczki wentylatora do modułu: szukaj nadpalonych styków, poluzowanych konektorów, przerw i przewodów przyciśniętych obudową. Pomiar ciągłości wykonuje się przy urządzeniu odłączonym od sieci oraz po wypięciu badanego obwodu, aby elektronika nie tworzyła równoległej drogi pomiarowej.
Pomiar rezystancji silnika może ujawnić przerwę lub zwarcie, ale nie istnieje jedna prawidłowa wartość dla wszystkich wentylatorów. W płytach występują różne silniki prądu stałego i układy ze sterowaniem elektronicznym, a dodatkowe przewody mogą przenosić sygnał regulacji albo informację o obrotach. Prawidłowy wynik omomierza nie dowodzi, że wentylator uruchomi się, osiągnie wymaganą prędkość i przekaże poprawny sygnał zwrotny.
Sprawdzenie zasilania i sterowania
Napięcie należy porównywać z oznaczeniem części oraz dokumentacją konkretnej płyty. W kategorii występują między innymi wentylatory niskonapięciowe, ale nie wolno zakładać, że każdy model jest zasilany napięciem 12 V ani podawać napięcia na nieznane piny. Zgodne złącze nie gwarantuje zgodnego pinoutu.
Jeżeli podczas warunków, w których sterownik powinien chłodzić moduł, na właściwych pinach występuje poprawne zasilanie, a wirnik pozostaje nieruchomy, podejrzenie uszkodzenia wentylatora jest silne. Brak napięcia nie rozstrzyga o uszkodzeniu modułu: sterownik mógł nie otrzymać informacji o wymaganej temperaturze, praca mogła nie osiągnąć progu uruchomienia albo uszkodzona jest wiązka.
Pomiary pod napięciem wewnątrz płyty indukcyjnej są przeznaczone wyłącznie dla wykwalifikowanego technika. W urządzeniu występuje napięcie sieciowe, a w obwodzie mocy mogą pozostawać naładowane kondensatory także po odłączeniu zasilania. Czynności wymagają właściwego schematu, przyrządów, procedury rozładowania i zabezpieczenia przed przypadkowym dotknięciem części czynnych.
Co jeszcze powoduje przegrzewanie płyty?
Przed zakupem wentylatora warto wykluczyć problemy, które mogą wywołać podobne objawy:
- zasłonięty wlot albo wylot powietrza oraz nieprawidłowe odstępy w zabudowie;
- przedmioty w szufladzie utrudniające obieg powietrza pod płytą;
- luźne, utlenione lub nadpalone złącze wentylatora;
- uszkodzenie czujnika temperatury albo jego połączenia;
- zabrudzony radiator lub kanał chłodzący;
- uszkodzenie obwodu zasilającego lub sterującego wentylatorem;
- brak sygnału prędkości w wentylatorze wyposażonym w takie sprzężenie zwrotne;
- przeciążenie cieplne wynikające z błędnego montażu lub niewystarczającej wentylacji mebla.
Jeżeli płyta nie grzeje już od chwili uruchomienia, a jest zimna, diagnostyki nie należy zaczynać automatycznie od wentylatora. Problem może dotyczyć zasilania, panelu obsługi, detekcji naczynia, cewki indukcyjnej albo modułu mocy. Więcej grup podzespołów znajduje się w kategorii części do płyt indukcyjnych i ceramicznych.
Dostęp i wymiana wentylatora
W wielu płytach wentylator znajduje się od spodu, przy radiatorze lub wewnątrz obudowy modułu indukcyjnego. Dostęp zwykle wymaga odłączenia płyty od instalacji, wyjęcia jej z blatu i zdjęcia dolnej osłony. W innych konstrukcjach wentylator jest częścią kompletnej kasety modułu, dlatego kolejność rozbiórki trzeba dopasować do dokumentacji urządzenia.
Przed odłączeniem przewodów warto sfotografować ich ułożenie i oznaczyć złącza. Podczas demontażu nie należy opierać płyty bezpośrednio na szkle ani ciągnąć za przewody. Trzeba również sprawdzić, czy wymieniany jest kompletny wentylator, sam silnik, element z kanałem powietrznym czy zespół z obudową modułu.
Po montażu przewody nie mogą dotykać wirnika, radiatora ani ostrych krawędzi. Wentylator powinien być osadzony we właściwym kierunku przepływu, z użyciem przewidzianych mocowań i elementów tłumiących drgania. Przed ponownym osadzeniem urządzenia należy sprawdzić, czy kanały pozostają drożne, a uszczelnienie i mocowanie płyty są zgodne z instrukcją montażową.
Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, doświadczenia i właściwych narzędzi. Szczególną ostrożność należy zachować przy płytach podłączonych na stałe oraz podczas pracy w pobliżu modułu mocy i kondensatorów.
Jak dobrać właściwy wentylator do płyty?
Nie dobieraj części wyłącznie według średnicy, zdjęcia ani liczby pinów. Dwa podobne wentylatory mogą różnić się napięciem, poborem prądu, wydajnością, kierunkiem obrotów lub przepływu, sygnałem sterującym, informacją zwrotną o prędkości, rozstawem mocowań i kształtem kanału powietrznego. Istotne jest też położenie części — niektóre płyty mają oddzielny wentylator lewy i prawy.
Najpewniejszą podstawą jest zgodność katalogowa numeru części z pełnym oznaczeniem urządzenia. Z tabliczki znamionowej odczytaj odpowiednio:
- Amica: model, kod wyrobu i 14-cyfrowy numer fabryczny;
- Electrolux, AEG i Zanussi: pełny PNC/Prod.No.;
- Bosch i Siemens: pełny E-Nr wraz z końcówką /xx;
- Whirlpool, Bauknecht, Indesit i Hotpoint: numer serwisowy, często 12-cyfrowy i zaczynający się od 85;
- Beko i Grundig: model oraz Product No.;
- LG: model i Product Code;
- Gorenje i Hisense: model oraz Art. No. albo kod PS;
- Samsung: pełny model wraz z wariantem końcowym, na przykład /0000.
Następnie porównaj numer starej części, parametry z etykiety, rodzaj wtyczki, liczbę przewodów, wymiary, rozstaw otworów i stronę montażu. Jeżeli wentylator jest oferowany razem z obudową lub elektroniką, upewnij się, czy dany wariant płyty korzysta z takiego kompletnego zespołu. W razie wątpliwości prześlij pełne dane z tabliczki znamionowej oraz czytelne zdjęcia etykiety i złącza demontowanej części.
FAQ – wentylatory do płyt indukcyjnych i ceramicznych
Czy wentylator może pracować po wyłączeniu płyty?
Tak. Sterownik może kontynuować chłodzenie rozgrzanej elektroniki po wyłączeniu pól. Nieprawidłowością jest raczej nagła zmiana zachowania, praca bez końca mimo zimnej płyty, nietypowy hałas albo komunikat błędu. Wtedy trzeba sprawdzić przepływ powietrza, czujniki i sterowanie, a nie tylko sam silnik.
Czy głośny wentylator trzeba od razu wymienić?
Nie zawsze. Najpierw należy wykluczyć ciało obce, zabrudzone łopatki, poluzowane mocowanie, kontakt przewodu z wirnikiem i rezonans elementu obudowy. Pęknięty wirnik, duży luz osi, ocieranie mimo prawidłowego montażu lub hałas zużytego łożyskowania przemawiają za wymianą.
Dlaczego płyta wyłącza się, chociaż wentylator się obraca?
Sam obrót nie gwarantuje właściwego chłodzenia. Wentylator może pracować zbyt wolno, mieć uszkodzone łopatki albo nie przekazywać sygnału prędkości. Przyczyną mogą być też zatkane kanały, błędna zabudowa, czujnik temperatury lub usterka modułu. Ważne jest, czy powstaje rzeczywisty przepływ przez radiator.
Czy rezystancja silnika potwierdza jego sprawność?
Nie. Pomiar może wykazać przerwę lub oczywiste zwarcie, lecz nie sprawdza zachowania silnika po rozgrzaniu, pod obciążeniem ani działania elektroniki wbudowanej w wentylator. Wynik trzeba interpretować razem z kontrolą zasilania, obrotów i ewentualnego sygnału zwrotnego.
Czy można zamontować wentylator o tych samych wymiarach?
Tylko wtedy, gdy potwierdzono również napięcie, pobór prądu, pinout, sposób sterowania, kierunek przepływu, mocowanie i zgodność katalogową z urządzeniem. Taki sam wymiar i pasująca wtyczka nie wystarczają do bezpiecznego doboru.
