Wyświetlacze do oczyszczaczy powietrza
Wyświetlacz oczyszczacza może być uszkodzony, gdy ekran jest ciemny, znaki zanikają albo panel nie reaguje. Podobne objawy powodują jednak także zasilacz, taśma, złącze lub moduł sterujący. Przed zakupem porównaj pełne oznaczenie urządzenia, numer części, złącza i wykonanie modułu.

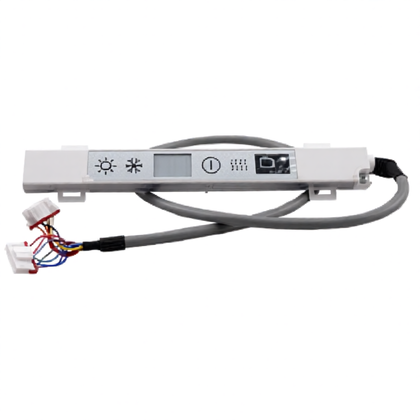

Jaką funkcję pełni wyświetlacz w oczyszczaczu powietrza
Wyświetlacz jest częścią interfejsu użytkownika. Może pokazywać między innymi tryb pracy, prędkość wentylatora, jakość powietrza, wilgotność, przypomnienie o filtrze, blokadę panelu lub komunikat serwisowy. W zależności od konstrukcji występuje jako:
- osobny moduł LED, LCD albo wyświetlacz siedmiosegmentowy;
- płytka wyświetlacza z przyciskami lub panelem dotykowym;
- zespół wyświetlacza z pokrywą i elementami mechanicznymi;
- część większego modułu sterującego połączonego z płytą główną;
- panel połączony taśmą elastyczną albo wiązką przewodów.
Nie należy utożsamiać samego ekranu z całym układem sterowania. W niektórych oczyszczaczach wyświetlacz tylko prezentuje dane, a przyciski, czujniki i komunikacja z płytą główną znajdują się na tej samej płytce lub w oddzielnych modułach.
Objawy uszkodzenia wyświetlacza
Typowe symptomy to:
- całkowicie ciemny ekran lub brak podświetlenia;
- wyświetlanie tylko części cyfr, segmentów, ikon albo znaków;
- migotanie, przygasanie lub okresowe zanikanie obrazu;
- przypadkowe znaki po włączeniu urządzenia;
- wyświetlacz reagujący na nacisk, ale pokazujący niepełne albo zniekształcone informacje;
- ekran działający po poruszeniu obudową, przewodem lub panelem;
- brak reakcji przycisków lub panelu dotykowego przy prawidłowo świecącym ekranie;
- błędna prezentacja trybu pracy, poziomu jakości powietrza albo przypomnienia o filtrze.
Sam objaw nie potwierdza jeszcze awarii wyświetlacza. Ciemny panel może być skutkiem braku zasilania niskonapięciowego, uszkodzonego złącza, przerwanej taśmy, awarii płyty głównej albo niesprawnego modułu sterującego. Z kolei błędne wskazania jakości powietrza mogą wynikać z czujnika, zabrudzonej optyki lub niestabilnego zasilacza, a nie z ekranu.
Diagnostyka: objaw, sprawdzenie i następny krok
| Objaw | Możliwe przyczyny | Co sprawdzić | Interpretacja i następny krok |
| Oczyszczacz działa, ale ekran jest całkowicie ciemny | Wyświetlacz, podświetlenie, taśma, złącze, zasilacz lub płyta sterująca | Czy wentylator, przyciski, sygnały dźwiękowe i inne funkcje działają; stan złączy i taśmy po odłączeniu zasilania | Jeżeli urządzenie wykonuje polecenia, usterka może dotyczyć samego toru wyświetlania. Nie wyklucza to jednak problemu z zasilaniem modułu |
| Nie świeci tylko część cyfr lub ikon | Uszkodzony segment LED/LCD, połączenie wewnętrzne, lut lub sterownik | Oględziny pod kątem pęknięć, śladów przegrzania i niestabilnego kontaktu; porównanie z objawem występującym po zmianie trybu | Stały brak tych samych segmentów wskazuje na wyświetlacz lub jego sterowanie. Zmiana obrazu po poruszaniu panelem może wskazywać na połączenie |
| Ekran miga albo gaśnie po nagrzaniu | Zasilacz, kondensatory, regulator, zimny lut, taśma lub sam moduł | Czy problem pojawia się po określonym czasie i czy inne funkcje również się resetują | Jeżeli resetuje się całe urządzenie, najpierw sprawdź zasilanie. Jeżeli zanika tylko obraz, podejrzany jest tor wyświetlacza |
| Panel nie reaguje, ale znaki są widoczne | Przyciski, panel dotykowy, blokada, taśma, moduł sterowania lub oprogramowanie urządzenia | Stan blokady rodzicielskiej, reakcję na różne przyciski, złącza i instrukcję konkretnego modelu | Działający ekran nie oznacza sprawnego panelu sterowania. Nie kupuj samego wyświetlacza, jeżeli problem dotyczy wyłącznie wejścia użytkownika |
| Wskazania jakości powietrza są nieprawidłowe | Czujnik pyłu, zabrudzenie optyki, zasilacz, płyta główna albo błędna interpretacja jednostek | Stan i czystość czujnika, reakcję wskazań na rzeczywistą zmianę warunków oraz zasilanie zgodnie z dokumentacją modelu | Błędna wartość prezentowana na sprawnym ekranie nie jest dowodem uszkodzenia wyświetlacza |
| Po włączeniu pojawiają się przypadkowe znaki | Zasilanie, komunikacja z płytą główną, taśma, sterownik lub wyświetlacz | Czy problem występuje przy każdym uruchomieniu i czy zmienia się po ponownym osadzeniu złącza | Jeżeli reset zasilania nie pomaga, potrzebne jest rozdzielenie toru zasilania, komunikacji i samego modułu |
Co można sprawdzić bez pomiaru pod napięciem
Przed rozbieraniem urządzenia sprawdź podstawowe rzeczy opisane w instrukcji obsługi: blokadę panelu, tryb uśpienia, komunikaty o filtrze i reakcję po odłączeniu zasilania. Niektóre modele wygaszają ekran, ograniczają liczbę informacji albo wymagają osobnego potwierdzenia po wymianie filtra.
Jeżeli problem pozostaje, odłącz urządzenie od sieci i odczekaj czas wskazany przez producenta. Po zdjęciu obudowy sprawdź:
- czy taśma lub wiązka nie jest załamana, przecięta albo wysunięta z gniazda;
- czy zatrzaski złączy są zamknięte i czy nie ma śladów korozji lub nadpalenia;
- czy płytka nie ma pęknięć, luźnych elementów ani śladów zalania;
- czy panel nie jest mechanicznie naprężony przez źle założoną obudowę;
- czy przewody zostały poprowadzone tak samo jak przed demontażem.
Doraźne dociskanie złącza może zmienić objaw, ale nie jest naprawą. Jeżeli ekran zaczyna działać po poruszeniu taśmą, trzeba usunąć przyczynę przerwy lub wymienić odpowiedni element, a nie pozostawiać przewodu w przypadkowym położeniu.
Pomiary miernikiem
Pomiar ma sens dopiero po ustaleniu budowy konkretnego modelu. Przy odłączonym i rozładowanym urządzeniu można sprawdzić ciągłość taśmy, przewodów oraz przejście styków w podejrzanym złączu. Pomiar rezystancji samego wyświetlacza nie daje uniwersalnego wyniku dla całej kategorii, ponieważ różnią się technologie LED, LCD, sterowniki i układy multipleksowania.
Napięcia zasilające moduł można porównywać wyłącznie z dokumentacją serwisową danego oczyszczacza. Pomiar wykonany na nieodpowiednich pinach może uszkodzić elektronikę, a prawidłowe napięcie w stanie spoczynku nie potwierdza poprawnej komunikacji podczas pracy. Brak zasilania na module kieruje diagnostykę w stronę zasilacza, wiązki lub płyty głównej; prawidłowe zasilanie przy braku obrazu zwiększa podejrzenie modułu wyświetlacza, lecz nadal nie wyklucza sterownika.
Pomiary napięcia w pracującym urządzeniu, ingerencję w zasilacz oraz naprawę płyt elektronicznych powinien wykonywać wykwalifikowany serwisant z odpowiednimi przyrządami. Nie wolno zwierać pinów, mostkować zabezpieczeń ani sprawdzać elementów metodą przypadkowego podłączania.
Dostęp do wyświetlacza i wymiana
Umiejscowienie panelu zależy od konstrukcji. Wyświetlacz może znajdować się w górnej pokrywie, przedniej części obudowy albo za osobną osłoną. W jednej rodzinie urządzeń panel może być mocowany śrubami, zatrzaskami lub taśmą klejącą, dlatego nie należy przenosić kolejności demontażu z innego modelu.
Typowy przebieg prac obejmuje:
- odłączenie urządzenia od sieci i zabezpieczenie go przed przypadkowym uruchomieniem;
- odczekanie czasu wymaganego przez dokumentację, szczególnie gdy konstrukcja zawiera kondensatory lub dodatkowe układy wysokiego napięcia;
- zdjęcie właściwej osłony bez podważania powierzchni wyświetlacza;
- wykonanie zdjęcia ułożenia przewodów i oznaczenie złączy;
- odłączenie taśmy przez zwolnienie blokady gniazda, a nie przez ciągnięcie za przewody;
- zwolnienie śrub, zaczepów lub uchwytów modułu;
- montaż nowej części w tej samej pozycji i sprawdzenie, czy taśma nie jest zagięta przy zamykaniu obudowy;
- ponowne podłączenie wszystkich złączy przed założeniem osłony;
- test uruchomienia, przycisków, podświetlenia, komunikatów i funkcji zależnych od panelu.
W dokumentacji serwisowej niektórych oczyszczaczy demontaż panelu obejmuje zdjęcie osłony wyświetlacza, odłączenie złącza przekaźnikowego, zwolnienie zaczepów oraz odłączenie czujnika znajdującego się przy płytce sterującej. To nie oznacza, że identyczna kolejność obowiązuje w każdym urządzeniu. Szczególną ostrożność zachowaj przy zatrzaskach, taśmach FFC/FPC i elementach przyklejonych do przedniej części obudowy.
Jeżeli po wymianie ekran nadal nie działa, sprawdź ponownie kierunek włożenia taśmy, blokadę złącza i zgodność modułu. Nie wymieniaj kolejno kilku drogich części bez rozdzielenia problemu między zasilacz, płytę główną, przewody i wyświetlacz.
Jak dobrać wyświetlacz do oczyszczacza
Najbezpieczniej dobierać część na podstawie pełnego oznaczenia urządzenia, numeru fabrycznego lub numeru części odczytanego z demontowanego modułu. Sam wygląd, liczba pinów albo identyczna wtyczka nie wystarczają, ponieważ różne wersje mogą używać innego sterownika, oprogramowania, układu ikon, napięcia podświetlenia lub sposobu komunikacji.
Sprawdź również:
- czy oferta dotyczy samego wyświetlacza, płytki panelu czy kompletnego zespołu z pokrywą;
- wymiary, kształt i stronę montażu;
- rodzaj złącza, długość taśmy i położenie styków;
- obecność przycisków, czujników, odbiornika pilota lub panelu dotykowego;
- oznaczenie nadrukowane na płytce i numer katalogowy producenta;
- czy część jest przeznaczona do oczyszczacza, a nie do podobnego urządzenia z innej serii.
Dla urządzeń Electrolux i AEG potrzebny jest pełny PNC / Prod.No.. Dla Boscha i Siemensa sprawdź pełny E-Nr z końcówką /xx, a dla Whirlpool, Bauknecht, Indesit i Hotpoint numer serwisowy, często rozpoczynający się od 85. W przypadku Amiki przydatne są model, kod wyrobu i 14-cyfrowy numer fabryczny. Beko i Grundig wymagają modelu oraz Product No., LG modelu i Product Code, Gorenje i Hisense modelu oraz Art. No. albo kodu PS, a Samsung pełnego modelu z wariantem końcowym, np. /0000.
Jeżeli nie masz pewności, spisz wszystkie dane z tabliczki znamionowej, oznaczenie z płytki oraz numer części. Przydatne są także zdjęcia tabliczki, złącza i uszkodzonego modułu. Dopiero na tej podstawie można potwierdzić wariant wyświetlacza lub kompletnego panelu.
Konserwacja i błędy po naprawie
Kurz i wilgoć mogą pogarszać kontakt złączy, ograniczać chłodzenie elektroniki i powodować problemy z czujnikami. Obudowę oraz okolice panelu czyść miękką, suchą ściereczką zgodnie z instrukcją urządzenia. Nie rozpylaj środka czyszczącego bezpośrednio na panel i nie zalewaj szczelin przy wyświetlaczu.
Unikaj następujących błędów:
- kupowania części wyłącznie na podstawie fotografii;
- odłączania taśmy przez szarpanie za przewody;
- używania metalowych narzędzi do podważania panelu bez zabezpieczenia obudowy;
- pomiarów pod napięciem bez znajomości punktów pomiarowych;
- mostkowania blokad pokrywy, czujników lub zabezpieczeń;
- zamykania obudowy przed sprawdzeniem wszystkich funkcji;
- uznawania błędnej wartości czujnika za awarię ekranu.
FAQ
Czy ciemny wyświetlacz zawsze oznacza konieczność wymiany modułu?
Nie. Przyczyną może być również taśma, złącze, podświetlenie, zasilacz albo płyta sterująca. Najpierw sprawdź, czy oczyszczacz reaguje na przyciski, wydaje sygnały dźwiękowe i wykonuje polecenia. Taki test pomaga określić, czy problem dotyczy prezentacji danych, czy całego interfejsu.
Czy można dobrać wyświetlacz tylko po modelu oczyszczacza?
Skrócony model może nie identyfikować konkretnego wariantu technicznego. Do doboru użyj pełnego oznaczenia z tabliczki, właściwego numeru producenta oraz, jeśli jest dostępny, numeru nadrukowanego na płytce. W urządzeniach z różnymi wersjami panelu sprawdź także złącze, wykonanie i oprogramowanie.
Oczyszczacz pokazuje błędną jakość powietrza. Czy trzeba kupić wyświetlacz?
Nie musi być uszkodzony. Jeżeli ekran wyświetla dane, problem może dotyczyć czujnika pyłu, zabrudzonej optyki, zasilacza albo płyty głównej. Sprawdź czujnik i sposób interpretacji wskazań zgodnie z instrukcją konkretnego modelu, zanim zamówisz moduł wyświetlacza.
Czy można wymienić samą szybkę albo segment wyświetlacza?
Zależy to od konstrukcji. Czasem producent oferuje osobny element, a czasem tylko kompletną płytkę lub zespół panelu. Naprawa pojedynczego segmentu, lutów lub ścieżek wymaga oceny płytki i odpowiednich umiejętności; nie każda usterka jest opłacalna do naprawy na poziomie komponentów.
Czy po wymianie wyświetlacza potrzebne jest programowanie?
Nie można tego założyć dla całej kategorii. W niektórych urządzeniach moduł działa po podłączeniu, a w innych panel jest częścią elektroniki wymagającej określonego wariantu lub konfiguracji. Informację trzeba potwierdzić dla konkretnego modelu i numeru części.
Co przygotować przed zapytaniem o dobór części?
Przygotuj pełne oznaczenie z tabliczki znamionowej, numer części odczytany z modułu, zdjęcie złącza oraz krótki opis objawu. Napisz, czy wentylator i pozostałe funkcje działają, czy ekran jest całkowicie ciemny oraz czy problem zmienia się po ponownym uruchomieniu urządzenia.
