Bojlery do generatorów pary
Bojler odpowiada za podgrzewanie wody i wytwarzanie pary w stacji parowej. Brak pary, długie nagrzewanie, wyrzucanie wody lub wyzwalanie różnicówki nie muszą jednak oznaczać awarii całego bojlera. Przed zakupem sprawdź układ grzania, pompę, zawory, czujniki i oznaczenie urządzenia.
Jaką funkcję pełni bojler w generatorze pary?

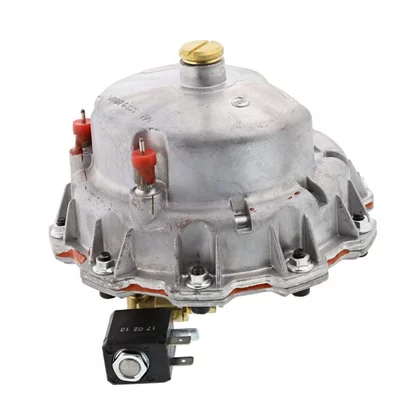

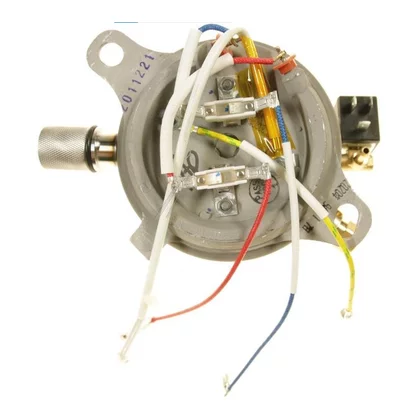

Bojler jest zbiornikiem, w którym woda zostaje podgrzana do warunków potrzebnych do wytworzenia pary. W zależności od konstrukcji może być połączony z grzałką, czujnikiem temperatury NTC, termostatem lub bezpiecznikiem termicznym. Współpracuje również z pompą, przewodami wodnymi, elektrozaworem i modułem sterującym.
W sprzedaży spotyka się zarówno kompletny bojler, jak i element grzejny albo zespół grzałki z zabezpieczeniami. Nie należy zakładać, że każdą awarię można usunąć przez wymianę samej grzałki. W niektórych modelach elementy są nierozbieralne, trwale zintegrowane albo dostępne wyłącznie jako kompletny zespół.
Objawy problemu z bojlerem
Najbardziej typowe objawy to:
- brak pary mimo prawidłowego poziomu wody;
- para pojawiająca się dopiero po bardzo długim czasie;
- słaby lub niestabilny wyrzut pary;
- wyrzucanie gorącej wody zamiast suchej pary;
- syczenie, wyciek lub ślady wilgoci wewnątrz stacji;
- wyzwalanie wyłącznika różnicowoprądowego albo zabezpieczenia nadprądowego;
- powtarzające się komunikaty o konieczności odkamieniania;
- samoczynne wyłączanie urządzenia podczas nagrzewania.
Żaden z tych objawów samodzielnie nie potwierdza uszkodzenia bojlera. Brak pary może wynikać także z pustego zbiornika, zapowietrzenia, niesprawnej pompy, zablokowanego elektrozaworu, zatkanego przewodu, niedrożnych kanałów parowych, uszkodzonego czujnika lub problemu z modułem sterującym.
Diagnostyka: objaw, sprawdzenie i następny krok
| Objaw | Możliwe przyczyny | Co sprawdzić | Interpretacja |
| Brak pary, ale urządzenie nie sygnalizuje awarii | Zbyt mało wody, pompa, bojler, zawór, kamień | Poziom wody, dźwięk pompy, przewody i procedurę Calc-Clean właściwą dla modelu | Głośna pompa bez podawania wody może wskazywać na brak zasilania wodą, zapowietrzenie lub niedrożność; sama praca pompy nie potwierdza jej wydajności |
| Stopa jest gorąca, lecz para nie powstaje | Grzałka bojlera, czujnik temperatury, zabezpieczenie termiczne, sterowanie | Czy bojler faktycznie się nagrzewa oraz czy element grzejny ma ciągłość | Gorąca stopa nie oznacza, że grzałka bojlera działa, ponieważ obwody mogą być niezależne |
| Woda wypływa ze stopy | Zbyt niska temperatura, kamień, zawór, nieszczelność lub skropliny w przewodzie | Poziom zakamienienia, stan zaworu, przewody i uszczelnienia | Jeżeli problem narastał stopniowo, osad może ograniczać nagrzewanie lub przepływ; jeżeli pojawia się nagle, trzeba sprawdzić także zawór i połączenia |
| Różnicówka wyzwala po podłączeniu lub nagrzewaniu | Upływność grzałki, wilgoć, uszkodzenie izolacji, przewód, elektrozawór lub filtr przeciwzakłóceniowy | Izolację obwodu odpowiednim testerem oraz stan przewodów, grzałki, elektrozaworu i uziemienia | Zwykły multimetr może nie wykryć uszkodzenia izolacji ujawniającego się dopiero przy wyższym napięciu testowym |
| Słychać syczenie albo widać wilgoć | Pęknięty bojler, zawór, przewód, złącze lub uszczelka | Oględziny po ostygnięciu i całkowitym rozładowaniu ciśnienia | Widoczny wyciek z elementu ciśnieniowego wyklucza dalsze użytkowanie do czasu naprawy |
Kontrola podstawowa przed demontażem
Najpierw sprawdź poziom wody, poprawne osadzenie zbiornika, komunikaty urządzenia oraz sposób sygnalizowania odkamieniania. Jeżeli producent przewidział program Calc-Clean, wykonaj go dokładnie według instrukcji konkretnego modelu. W części urządzeń funkcja pary może zostać zablokowana do czasu zakończenia pełnego cyklu czyszczenia.
Nie wlewaj octu, kwasku cytrynowego ani przypadkowych środków, jeżeli instrukcja urządzenia ich nie dopuszcza. Agresywny lub nieprzeznaczony do danego bojlera preparat może uszkodzić uszczelnienia, zawory albo powierzchnie metalowe. Odkamienianie nie naprawi przepalonej grzałki, niesprawnego czujnika ani pękniętego zbiornika.
Pomiar grzałki bojlera
Pomiar wykonuje się po odłączeniu urządzenia od sieci, ostudzeniu bojlera i odłączeniu przewodów od badanego elementu. Rezystancję mierzy się między zaciskami grzałki, a wynik porównuje z dokumentacją modelu lub wartością orientacyjną wynikającą z napięcia i mocy elementu: R ≈ U²/P. Jest to jedynie kontrola ciągłości i przybliżonej rezystancji uzwojenia.
- Odczyt przerwy może oznaczać przepaloną grzałkę, bezpiecznik termiczny albo przerwę w połączeniu.
- Bardzo niski odczyt może wskazywać na zwarcie elementu, ale trzeba uwzględnić sposób wpięcia pozostałych komponentów.
- Prawidłowa rezystancja między zaciskami nie potwierdza sprawności pod obciążeniem ani prawidłowej izolacji do obudowy.
- Pomiar izolacji do metalowej części bojlera wymaga właściwego testera i procedury serwisowej; test niskonapięciowym multimetrem może nie wykazać przebicia ujawniającego się podczas pracy.
Nie mierz obwodu pod napięciem bez kwalifikacji, odpowiedniego wyposażenia i dokumentacji serwisowej. W generatorze występuje napięcie sieciowe, wysoka temperatura oraz ciśnienie.
Czujnik NTC i zabezpieczenie termiczne
Czujnik NTC zmienia rezystancję wraz z temperaturą, dlatego pojedynczy pomiar wykonany w nieznanej temperaturze nie wystarcza do potwierdzenia jego sprawności. Po odłączeniu elementu można obserwować zmianę rezystancji podczas kontrolowanego ogrzewania i porównać ją z charakterystyką dla danego modelu. Brak zmiany, skokowy odczyt albo wartość niezgodna z dokumentacją wskazuje na problem z czujnikiem lub przewodami.
Bezpiecznik termiczny i termostat bezpieczeństwa mogą przerwać obwód po przegrzaniu. Nie wolno ich trwale mostkować. Jeżeli zabezpieczenie zadziałało, trzeba ustalić przyczynę, na przykład zakamienienie, błędny odczyt temperatury, brak wody albo problem ze sterowaniem. Wymiana samego zabezpieczenia bez sprawdzenia przyczyny może doprowadzić do ponownego przegrzania.
Gdy wyzwala różnicówka
Jeżeli generator wyłącza wyłącznik różnicowoprądowy po podłączeniu lub podczas nagrzewania, nie odłączaj przewodu ochronnego i nie używaj urządzenia w takim stanie. Przyczyną może być upływność grzałki do obudowy, wilgoć, uszkodzony przewód, filtr przeciwzakłóceniowy albo cewka elektrozaworu mająca przebicie do metalowej części bojlera.
Pomiar rezystancji między zaciskiem grzałki a obudową wykonany zwykłym multimetrem może niczego nie wykazać, ponieważ jego napięcie testowe jest zbyt niskie, aby ujawnić niektóre uszkodzenia izolacji. Do rzetelnej oceny stosuje się tester izolacji oraz procedurę właściwą dla urządzenia. Poszczególne elementy można rozdzielać diagnostycznie tylko po odłączeniu zasilania i zgodnie ze schematem; nie wolno wykonywać prób z napięciem sieciowym bez kwalifikacji i zabezpieczeń.
Jeśli po odłączeniu grzałki problem nadal występuje, podejrzenie trzeba rozszerzyć na elektrozawór, filtr, przewody i inne elementy połączone z uziemioną obudową. Sam fakt, że generator działa po odłączeniu uziemienia, nie jest naprawą, lecz sygnałem niebezpiecznego uszkodzenia izolacji.
Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, doświadczenia i właściwych narzędzi. Diagnostyka izolacji oraz pomiary przy napięciu sieciowym są przeznaczone dla wykwalifikowanego serwisanta.
Dostęp do bojlera i wymiana
W wielu stacjach bojler znajduje się w dolnej części obudowy, obok pompy, przewodów i modułu sterującego. Dokładny dostęp zależy od konstrukcji: w jednym modelu trzeba zdjąć dolną pokrywę, w innym górną część stacji, panel sterowania lub elementy prowadzące przewód parowy. Nie należy zakładać jednej uniwersalnej kolejności demontażu.
Przed rozpoczęciem:
- Odłącz urządzenie od sieci i pozostaw je do pełnego ostygnięcia.
- Opróżnij zbiornik oraz bojler zgodnie z instrukcją producenta.
- Nie otwieraj korka ani zaworu bojlera, dopóki urządzenie może być gorące lub pozostawać pod ciśnieniem.
- Wykonaj zdjęcia połączeń i oznacz przewody przed ich odłączeniem.
- Zwróć uwagę na przewód ochronny, uszczelki, obejmy, uchwyty i izolację termiczną.
- Po wyjęciu zespołu sprawdź, czy przyczyną nie był wyciek z sąsiedniego złącza albo pęknięty przewód.
Przy montażu nie przenoś starych, odkształconych uszczelek do nowego bojlera, nie zgniataj przewodów i nie zmieniaj położenia elementów zabezpieczających. Złącza wodne muszą być osadzone bez naprężeń, a przewód ochronny połączony dokładnie tak jak w oryginalnym układzie. Po naprawie należy wykonać kontrolę szczelności, ciągłości przewodu ochronnego i działania zabezpieczeń zgodnie z procedurą serwisową.
Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, doświadczenia i właściwych narzędzi. Prace przy obwodach sieciowych, elementach grzejnych i bojlerze pod ciśnieniem nie są przeznaczone dla osoby bez przygotowania. Nie uruchamiaj urządzenia z odłączonym uziemieniem ani z pominiętym zabezpieczeniem termicznym.
Bojler czy sama grzałka?
Przed zakupem sprawdź, jak producent przewidział naprawę dla danego urządzenia. Jeżeli grzałka, czujnik i zbiornik są dostępne osobno, wymiana pojedynczego elementu może być możliwa. Jeżeli bojler jest zgrzewany, zakuty albo sprzedawany jako kompletny moduł, próba rozebrania go może spowodować utratę szczelności i bezpieczeństwa.
Kompletny bojler rozważ szczególnie wtedy, gdy występuje:
- pęknięcie lub korozja zbiornika;
- nieszczelność przy nierozbieralnym połączeniu;
- uszkodzenie kilku elementów zespołu;
- przebicie izolacji grzałki, którego nie da się usunąć przez wymianę dostępnego zabezpieczenia;
- brak możliwości potwierdzenia prawidłowej pracy czujnika lub termostatu po naprawie częściowej.
Nie kupuj kilku podzespołów na próbę. Najpierw ustal, czy problem dotyczy obwodu grzania, dopływu wody, przepływu pary, szczelności czy sterowania.
Jak dobrać właściwy bojler?
Dobór wykonuj na podstawie pełnego oznaczenia urządzenia i zgodności katalogowej. Sama nazwa handlowa, skrócony model, zdjęcie albo identyczne złącze nie muszą identyfikować właściwego wariantu. Znaczenie mogą mieć moc grzałki, rodzaj czujnika, położenie króćców, mocowania, kształt zbiornika, wersja elektroniki i sposób sterowania.
Przy zapytaniu przygotuj zdjęcie tabliczki znamionowej oraz oznaczenia znajdujące się na starym bojlerze. W zależności od marki potrzebne mogą być:
- Amica: model, kod wyrobu i 14-cyfrowy numer fabryczny;
- Electrolux, AEG, Zanussi: pełny PNC / Prod.No.;
- Bosch, Siemens: pełny E-Nr z końcówką /xx;
- Whirlpool, Bauknecht, Indesit, Hotpoint: numer serwisowy, często rozpoczynający się od 85;
- Beko, Grundig: model i Product No.;
- LG: model i Product Code;
- Gorenje, Hisense: model oraz Art. No. albo kod PS;
- Samsung: pełny model z końcowym wariantem, na przykład /0000.
Przy urządzeniach Philips, Tefal, Electrolux i AEG również nie ograniczaj się do samej nazwy serii. Pełne oznaczenie z tabliczki pozwala odróżnić wersje o różnej mocy, budowie bojlera lub sposobie podłączenia.
Jeżeli nie masz pewności, sfotografuj tabliczkę znamionową, złącza i stary element. Następny krok to porównanie pełnego oznaczenia, numeru części, mocowań, króćców i potwierdzonych parametrów z konkretnym wariantem urządzenia.
Konserwacja bojlera
Regularne odkamienianie ogranicza odkładanie osadu na ściankach zbiornika, grzałce i w kanałach parowych, ale nie zastępuje diagnostyki. Częstotliwość oraz sposób czyszczenia zależą od modelu, rodzaju wody i zaleceń producenta. Po cyklu czyszczenia urządzenie może przez pewien czas wyrzucać wodę lub drobiny osadu; utrzymujące się plucie, wyciek albo brak nagrzewania wymaga dalszego sprawdzenia.
Jeżeli generator pary nie był długo używany, przed pracą skontroluj stan przewodów, uszczelek i połączeń. Nie uruchamiaj urządzenia, gdy bojler jest nieszczelny, obudowa jest zalana albo zabezpieczenie elektryczne ponownie zadziałało.
FAQ
Czy brak pary zawsze oznacza uszkodzony bojler?
Nie. Podobny objaw mogą powodować pusty lub źle osadzony zbiornik, pompa, elektrozawór, zatkany przewód, kamień, czujnik temperatury, zabezpieczenie termiczne albo moduł sterujący. Najpierw sprawdź prostsze przyczyny i wykonaj procedurę czyszczenia przewidzianą dla modelu.
Czy można sprawdzić grzałkę bojlera zwykłym multimetrem?
Można wykonać pomiar rezystancji między zaciskami po odłączeniu urządzenia od sieci i przewodów od grzałki. Wynik pokazuje ciągłość oraz przybliżoną rezystancję elementu, ale nie potwierdza jego izolacji ani prawidłowej pracy pod obciążeniem. Do testu izolacji potrzebny jest właściwy tester i procedura serwisowa.
Dlaczego gorąca stopa żelazka nie potwierdza sprawności bojlera?
Stopa i bojler mogą mieć oddzielne obwody grzejne. Stopa może osiągać temperaturę, gdy grzałka bojlera, jej zabezpieczenie albo sterowanie jest uszkodzone. Dlatego trzeba badać właściwy obwód, a nie wyciągać wniosku na podstawie temperatury samego żelazka.
Co sprawdzić, gdy generator wyzwala różnicówkę?
Nie odłączaj przewodu ochronnego i nie używaj urządzenia w takim stanie. Przyczyną może być grzałka, elektrozawór, przewód, filtr przeciwzakłóceniowy, wilgoć albo uszkodzenie izolacji. Zwykły multimetr może nie wykryć takiego problemu, dlatego diagnostykę izolacji powinien wykonać wykwalifikowany serwisant testerem o właściwym napięciu próby.
Czy kamień można usunąć bez wymiany bojlera?
Jeżeli producent przewidział procedurę Calc-Clean, warto wykonać ją zgodnie z instrukcją. Może to przywrócić przepływ pary przy częściowym zakamienieniu. Odkamienianie nie naprawi przepalonej grzałki, uszkodzonego czujnika, przebicia izolacji ani nieszczelnego zbiornika.
Kiedy potrzebny jest kompletny bojler?
Kompletny zespół może być właściwy przy pęknięciu, korozji lub nieszczelności zbiornika, a także wtedy, gdy producent nie przewiduje bezpiecznej wymiany pojedynczej grzałki albo czujnika. Decyzję należy oprzeć na konstrukcji konkretnego modelu i dostępności części zgodnej katalogowo.
Jakie dane przygotować do doboru bojlera?
Przygotuj pełne oznaczenie z tabliczki znamionowej, numer części ze starego elementu oraz zdjęcia bojlera, mocowań i złączy. W zależności od marki może być potrzebny PNC, pełny E-Nr, numer serwisowy, Product No., Product Code, Art. No. albo końcowy wariant modelu.
