Bezpieczniki do grilli
Bezpiecznik do grilla może odciąć zasilanie po zwarciu, przeciążeniu lub przegrzaniu. Brak grzania i całkowity brak reakcji nie zawsze oznaczają jego uszkodzenie, dlatego przed wymianą sprawdź także przewody, termostat, grzałkę i ślady przegrzania. Dobieraj element po oznaczeniu z części oraz pełnych danych grilla.
Jaką funkcję pełni bezpiecznik w grillu
Bezpiecznik jest elementem ochronnym, a nie regulatorem temperatury. W zależności od konstrukcji grilla może być:
- bezpiecznikiem sieciowym chroniącym sterownik lub obwód zasilania przed nadmiernym prądem;
- bezpiecznikiem termicznym włączonym szeregowo z grzałką albo innym obwodem, który trwale rozłącza obwód po przekroczeniu określonej temperatury;
- częścią oprawki, modułu sterującego lub zespołu przewodów;
- w niektórych urządzeniach elementem o innej funkcji niż resetowalny termostat lub wyłącznik termiczny.

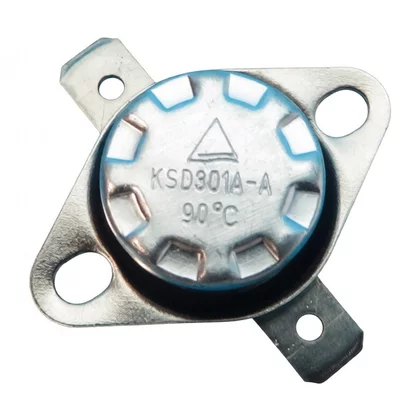

Nie należy utożsamiać bezpiecznika termicznego z termostatem. Termostat może cyklicznie załączać i rozłączać grzałkę, natomiast bezpiecznik termiczny jest zabezpieczeniem awaryjnym i po zadziałaniu zwykle wymaga wymiany. Występują też zabezpieczenia automatycznie resetujące się po ostygnięciu, dlatego oznaczenie elementu i dokumentacja konkretnego modelu mają znaczenie.
Objawy uszkodzonego bezpiecznika
Uszkodzenie bezpiecznika może powodować:
- całkowity brak reakcji po podłączeniu grilla;
- brak świecenia kontrolek, jeśli zabezpieczenie znajduje się przed układem sterowania;
- świecenie kontrolki zasilania, ale brak nagrzewania;
- przerwę w pracy po rozgrzaniu urządzenia;
- samoczynne wyłączanie przy większym obciążeniu;
- ponowne zadziałanie zabezpieczenia po wymianie.
Sam objaw nie potwierdza jeszcze awarii bezpiecznika. Brak grzania może wynikać również z przerwy w grzałce, uszkodzonego termostatu, wypalonego konektora, pękniętego przewodu, uszkodzonego wyłącznika albo awarii modułu. Z kolei wybicie bezpiecznika sieciowego może być skutkiem zwarcia w grzałce, silniku, wentylatorze, przewodzie lub elektronice, a nie przyczyną pierwotną.
Objaw i właściwy kierunek sprawdzania
| Objaw | Możliwe przyczyny | Co sprawdzić najpierw | Interpretacja |
| Grill nie reaguje i nie świecą kontrolki | Bezpiecznik sieciowy, przewód, wyłącznik, oprawka, moduł | Gniazdo, przewód przy odłączonym urządzeniu, bezpiecznik i ślady nadpalenia | Przerwa w bezpieczniku wskazuje na odcięcie obwodu, ale nie wyjaśnia, dlaczego powstała |
| Kontrolka świeci, lecz grill nie grzeje | Bezpiecznik termiczny, termostat, grzałka, konektor, przewód | Ciągłość toru grzania po odłączeniu zasilania | Sprawny bezpiecznik nie wyklucza przerwy w grzałce lub styku |
| Urządzenie działa tylko do rozgrzania | Zabezpieczenie termiczne, przegrzewanie obudowy, termostat, słaby styk | Położenie bezpiecznika, drożność chłodzenia, stan termostatu i przewodów | Jeśli element traci ciągłość po nagrzaniu, potrzebna jest identyfikacja jego typu; nie każdy jest resetowalny |
| Nowy bezpiecznik przepala się ponownie | Zwarcie, przeciążenie, uszkodzona grzałka, silnik lub sterownik | Rezystancja i izolacja podejrzanych obwodów, przewody i konektory | Ponowna wymiana bez usunięcia przyczyny może doprowadzić do kolejnego zadziałania lub uszkodzenia urządzenia |
| Grill wybija zabezpieczenie instalacji | Zwarcie do obudowy, uszkodzona grzałka, przewód lub elektronika | Oględziny, pomiar izolacji odpowiednim przyrządem, kontrola obwodów | Nie jest to typowy sygnał do zakupu samego bezpiecznika |
Jak sprawdzić bezpiecznik
Przed demontażem odłącz grill od sieci, poczekaj na ostygnięcie elementów grzejnych i zdejmij ewentualne płyty lub tacki. Nie wykonuj pomiaru omomierzem na urządzeniu pod napięciem. Jeżeli obudowa odsłania elementy sieciowe, prace powinien wykonywać wykwalifikowany serwisant.
- Zlokalizuj bezpiecznik, korzystając ze schematu, oznaczeń na przewodach albo układu połączeń. Bezpiecznik termiczny często znajduje się w pobliżu grzałki i może być osłonięty koszulką odporną na temperaturę. Bezpiecznik sieciowy może znajdować się przy wejściu przewodu, w oprawce lub na module.
- Zrób zdjęcie połączeń przed odłączeniem przewodów. Nie ciągnij za przewody; zwalniaj konektory za ich metalową lub izolowaną część.
- Odłącz co najmniej jeden przewód od badanego elementu, aby pomiar nie obejmował równoległej ścieżki w urządzeniu.
- Ustaw miernik na test ciągłości albo najniższy zakres rezystancji i przyłóż sondy do obu wyprowadzeń bezpiecznika.
- Wynik bliski zeru lub sygnał ciągłości oznacza, że element przewodzi w chwili pomiaru. Odczyt OL, nieskończona rezystancja albo brak przejścia wskazuje na przerwę w bezpieczniku.
Pomiar ciągłości nie potwierdza pełnej sprawności całego układu. Nie wykrywa między innymi zwarcia występującego dopiero po rozgrzaniu, uszkodzenia izolacji, niestabilnego konektora ani nieprawidłowego działania termostatu. W bezpieczniku termicznym zadziałanie może być skutkiem rzeczywistego przegrzania, dlatego przed montażem nowego elementu trzeba sprawdzić elementy znajdujące się w tym samym torze.
Nie zwieraj bezpiecznika na stałe i nie uruchamiaj grilla z pominiętym zabezpieczeniem. Takie obejście usuwa ochronę przed przegrzaniem lub przeciążeniem i może stworzyć zagrożenie pożarem albo porażeniem.
Co sprawdzić przed wymianą
Gdy grill nie grzeje
Sprawdź kolejno, przy odłączonym urządzeniu:
- czy przewód zasilający i jego odgiętka nie są pęknięte, nadtopione lub luźne;
- czy konektory przy grzałce, termostacie i bezpieczniku nie są luźne, poczerniałe albo nadpalone;
- czy bezpiecznik termiczny ma ciągłość;
- czy termostat ma przejście w położeniu, w którym powinien załączać grzanie — wartości i sposób działania zależą od modelu;
- czy grzałka nie ma przerwy oraz czy nie występuje przebicie do obudowy.
Rezystancję grzałki można ocenić po odłączeniu jej przewodów. Prawidłowa wartość zależy od napięcia i mocy elementu, a orientacyjnie wynika z zależności R = U² / P. Obliczenie pomaga wykryć przerwę lub rażąco odmienny wynik, ale nie zastępuje kontroli izolacji i porównania z dokumentacją danego grilla.
Gdy bezpiecznik przepala się ponownie
Nie montuj kolejnego bezpiecznika tylko po to, aby sprawdzić, czy urządzenie zacznie działać. Najpierw poszukaj przyczyny przeciążenia:
- zwarcia lub uszkodzenia izolacji grzałki;
- stopionego konektora albo przewodu przy elemencie grzejnym;
- termostatu, który nie rozłącza obwodu przy osiągnięciu temperatury;
- zablokowanego wentylatora, silnika lub mechanizmu napędowego, jeśli grill ma taki podzespół;
- uszkodzenia modułu sterującego albo przepięcia w zasilaniu.
W urządzeniach z bezpiecznikiem na sterowniku należy odróżnić obwód chroniony bezpiecznikiem od obwodu grzałki. Testowanie podzespołów po kolei może być opisane przez producenta dla konkretnej rodziny urządzeń, ale nie wolno przenosić przypisania przewodów ani kolejności testu na inny model.
Dostęp do bezpiecznika i wymiana
W grillach elektrycznych bezpiecznik termiczny znajduje się zwykle w dolnej części obudowy, w pobliżu grzałki lub przewodu doprowadzającego zasilanie do zespołu grzejnego. W grillach z osobnym sterownikiem bezpiecznik może być umieszczony przy module, w oprawce lub w obudowie z nakrętką. Dokładna droga dostępu różni się między modelami.
Typowa procedura obejmuje:
- odłączenie wtyczki i całkowite ostudzenie urządzenia;
- odwrócenie grilla w sposób, który nie uszkodzi zawiasów, płyty ani pokręteł;
- zdjęcie dolnej osłony, pokrywy przewodu albo sterownika po odkręceniu mocowań przewidzianych przez producenta;
- wykonanie zdjęcia ułożenia przewodów i oznaczenie rozłączanych konektorów;
- odłączenie bezpiecznika bez szarpania przewodów;
- wymianę na element o potwierdzonych parametrach i właściwym sposobie montażu;
- zabezpieczenie połączeń przed drganiami i kontaktem z gorącą grzałką;
- ponowne założenie osłon przed próbą działania.
Bezpiecznik termiczny montowany przewodowo powinien być łączony metodą dopuszczoną dla danego elementu. W wielu takich bezpiecznikach lutowanie jest niewłaściwe, ponieważ ciepło podczas lutowania może uszkodzić element albo zmienić jego właściwości. Stosuje się odpowiednie zaciski lub połączenia określone przez producenta, a przewody prowadzi tak, aby nie dotykały powierzchni grzejnych.
Opisane czynności serwisowe przy urządzeniu sieciowym wymagają odpowiednich kwalifikacji, doświadczenia i właściwych narzędzi. Osoba bez przygotowania nie powinna wykonywać pomiarów pod napięciem ani ingerować w obwody zasilające.
Po naprawie sprawdź, czy obudowa jest kompletna, przewody nie są przyciśnięte, a konektory są osadzone. Pierwsze uruchomienie wykonaj bez żywności i obserwuj, czy grill nagrzewa się równomiernie, termostat reaguje, a zabezpieczenie nie wyłącza urządzenia. Dym, zapach palonej izolacji, iskrzenie lub ponowne zadziałanie bezpiecznika oznacza konieczność przerwania próby.
Jak dobrać bezpiecznik do grilla
Nie dobieraj elementu wyłącznie po kształcie, długości przewodów albo podobnym zdjęciu. Sprawdź:
- pełne oznaczenie grilla z tabliczki znamionowej;
- oznaczenie nadrukowane na starym bezpieczniku, jeżeli jest czytelne;
- rodzaj elementu: bezpiecznik topikowy, bezpiecznik termiczny, wyłącznik termiczny lub oprawka;
- napięcie znamionowe i prąd znamionowy bezpiecznika elektrycznego;
- temperaturę zadziałania bezpiecznika termicznego oraz informację, czy jest jednorazowy;
- typ charakterystyki, wymiary, sposób mocowania, końcówki i długość przewodów;
- położenie elementu względem grzałki oraz odporność zastosowanej izolacji na temperaturę.
Nie zastępuj bezpiecznika termicznego termostatem, elementem o wyższej temperaturze zadziałania ani przypadkowym bezpiecznikiem o większym prądzie. Pozornie identyczne elementy mogą różnić się temperaturą zadziałania, szybkością reakcji, typem obudowy i dopuszczalnym prądem.
Przy doborze przygotuj pełne oznaczenie z tabliczki znamionowej, zdjęcie starego elementu i fotografię jego połączeń. W zależności od marki potrzebne mogą być między innymi: model i kod wyrobu oraz 14-cyfrowy numer fabryczny Amica, pełny PNC Electrolux/AEG/Zanussi, E-Nr Bosch/Siemens z końcówką /xx, numer serwisowy Whirlpool/Bauknecht/Indesit/Hotpoint, model i Product No. Beko/Grundig, model i Product Code LG, model i Art. No. lub kod PS Gorenje/Hisense albo pełny model Samsunga z wariantem końcowym. Skrócony model może nie identyfikować właściwej wersji urządzenia.
Najczęstsze błędy przy naprawie
- Mostkowanie bezpiecznika „tylko na próbę” i pozostawienie urządzenia w takim stanie.
- Wstawienie elementu o wyższej temperaturze, większym prądzie lub innym typie działania.
- Lutowanie bezpiecznika termicznego bez sprawdzenia zaleceń producenta.
- Wymiana bezpiecznika bez sprawdzenia termostatu, grzałki i konektorów.
- Pomiar ciągłości bez odłączenia przewodu, co może dać mylący wynik przez inne elementy obwodu.
- Przeniesienie bezpiecznika w inne miejsce, z dala od punktu, którego temperaturę ma kontrolować.
- Zamknięcie obudowy z przewodem dotykającym grzałki lub bez odtworzenia osłon.
- Dobór części po nazwie handlowej grilla bez pełnego oznaczenia wariantu.
FAQ
Czy każdy grill ma wymienny bezpiecznik?
Nie. W jednych modelach występuje wymienny bezpiecznik w oprawce, w innych bezpiecznik termiczny jest zaciskany w wiązce przewodów, zintegrowany z zespołem grzejnym albo w ogóle nie jest dostępny jako osobna część. O sposobie naprawy decyduje konstrukcja konkretnego urządzenia.
Czy przepalony bezpiecznik oznacza uszkodzoną grzałkę?
Nie. Bezpiecznik może zadziałać po przeciążeniu, zwarciu, przegrzaniu wskutek awarii termostatu albo problemie z połączeniem. Trzeba sprawdzić grzałkę, izolację, termostat, przewody i konektory, zanim zamontuje się nowy element.
Czy można zastąpić bezpiecznik termiczny zwykłym bezpiecznikiem?
Nie bez potwierdzenia zgodności. Bezpiecznik termiczny reaguje na temperaturę w określonym miejscu, a zwykły bezpiecznik topikowy na nadmierny prąd. Mają inne zadania i nie są zamienne tylko dlatego, że oba przerywają obwód.
Jak rozpoznać sprawny bezpiecznik termiczny miernikiem?
Po odłączeniu urządzenia i odseparowaniu elementu od obwodu sprawny jednorazowy bezpiecznik termiczny powinien mieć ciągłość, czyli bardzo małą rezystancję. Brak przejścia wskazuje na przerwę. Wynik ten nie określa temperatury zadziałania ani nie potwierdza prawidłowej pracy pozostałych części.
Dlaczego nowy bezpiecznik od razu się przepala?
Najczęściej oznacza to, że przyczyna przeciążenia lub przegrzewania nadal występuje. Podejrzane są między innymi grzałka, termostat, zwarcie przewodu, nadpalony konektor, silnik, wentylator albo moduł sterujący. Nie należy montować kolejnych bezpieczników bez diagnostyki.
Jakie dane przygotować do doboru bezpiecznika?
Przygotuj pełne oznaczenie z tabliczki znamionowej, oznaczenia starego bezpiecznika, jego zdjęcie oraz fotografie miejsca montażu i złączy. Sam skrócony model lub podobny wygląd elementu może nie wystarczyć do potwierdzenia zgodności.
