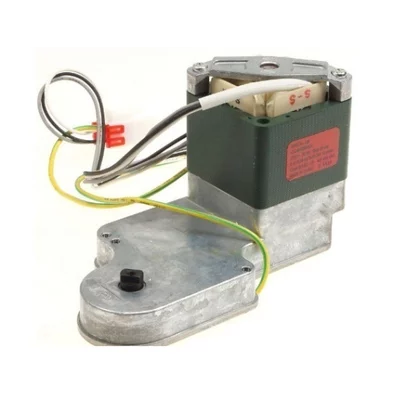

Silniki do kostkarek do lodu
Silnik kostkarki może odpowiadać za obrót tacki, wyrzut kostek albo pracę ślimaka w dozowniku. Hałas i brak ruchu nie przesądzają jednak o jego uszkodzeniu — przyczyną bywają też lód blokujący mechanizm, czujnik, moduł sterujący lub problem z zasilaniem. Dobieraj część po pełnym oznaczeniu urządzenia i numerze silnika.
Jaką funkcję pełni silnik kostkarki?
Nazwa kategorii obejmuje kilka różnych napędów, dlatego przed zakupem trzeba ustalić, który mechanizm nie pracuje. W zależności od konstrukcji silnik może:
- obracać tackę lub formę podczas cyklu wyrzucania kostek;
- napędzać łopatki, przekładnię albo elementy wypychające lód z formy;
- napędzać ślimak w pojemniku lub dozowniku lodu;
- współpracować z przekładnią, sprzęgłem, czujnikiem położenia i modułem sterującym.
Silnik wyrzutu lodu i silnik ślimaka dozownika nie są częściami zamiennymi tylko dlatego, że mają podobne złącze lub wygląd. Różnią się przeznaczeniem, kierunkiem pracy, mocowaniem, przekładnią, napięciem oraz sposobem sterowania.
Objawy i możliwe przyczyny
Tacka nie obraca się, mimo że kostki są zamrożone
Możliwe przyczyny to zablokowanie kostkami, zużyta przekładnia, uszkodzony silnik, brak zasilania napędu, wadliwy czujnik temperatury lub położenia albo problem z modułem sterującym. W pierwszej kolejności wyłącz kostkarkę, odłącz urządzenie od zasilania i sprawdź, czy lód nie skleił elementów wyrzutnika. Nie podważaj kostek ostrym narzędziem, ponieważ można uszkodzić formę, łopatki lub obudowę.
Jeżeli po rozmrożeniu mechanizm porusza się ręcznie, ale nie wykonuje cyklu, nie oznacza to jeszcze uszkodzenia silnika. Trzeba sprawdzić, czy napęd otrzymuje sygnał oraz czy element współpracujący z silnikiem nie jest pęknięty. W wielu urządzeniach test uruchamiany przyciskiem powoduje obrót tacki, ale pozytywny wynik testu nie potwierdza prawidłowej pracy automatycznego sterowania w każdym trybie.
Słychać buczenie, przeskakiwanie lub zgrzytanie
Buczenie może oznaczać próbę uruchomienia przeciążonego napędu, zablokowanie mechanizmu albo brak prawidłowego zazębienia przekładni. Przeskakiwanie i zgrzytanie częściej kierują uwagę na zużyte koła zębate, pęknięte sprzęgło lub lód blokujący łopatki niż na samo uzwojenie silnika.
Odłącz zasilanie i obejrzyj miejsce przeniesienia napędu. Sprawdź, czy wał silnika nie ma nadmiernego luzu, czy przekładnia nie ma startych zębów i czy element napędzany nie stawia oporu. Jeżeli silnik obraca się, ale tacka lub ślimak pozostaje nieruchomy, wymiana samego silnika może nie rozwiązać problemu.
Silnik dozownika nie podaje lodu
W tym przypadku należy odróżnić awarię napędu ślimaka od zablokowania pojemnika. Sprawdź, czy kostki nie stopiły się i nie zamarzły ponownie w bryłę, czy ślimak nie jest przeciążony oraz czy pojemnik jest prawidłowo wsunięty. W niektórych modelach pojemnik lub jego czujnik musi znajdować się w określonej pozycji, aby sterownik zezwolił na pracę silnika.
Jeżeli słychać silnik, lecz ślimak nie obraca się, podejrzane są sprzęgło, przekładnia lub połączenie wału. Jeżeli nie ma żadnego odgłosu, przyczyną może być silnik, wyłącznik drzwi, blokada dozownika, moduł sterujący albo przerwa w przewodach.
Kostkarka nie produkuje lodu, ale silnik działa
Brak lodu nie wskazuje automatycznie na napęd. Przyczyną może być niedrożny przewód doprowadzający wodę, zamknięty zawór, filtr ograniczający przepływ, zbyt wysoka temperatura zamrażarki, wyłączona kostkarka albo uszkodzony elektrozawór. Jeżeli tacka wykonuje cykl i ponownie napełnia się wodą, silnik może być sprawny, a problem leży w dopływie wody lub warunkach zamrażania.
Sprawdź, czy przewód nie jest załamany, czy filtr jest prawidłowo zamontowany i czy zamrażarka rzeczywiście osiąga temperaturę wymaganą przez instrukcję konkretnego modelu. W urządzeniach z dozownikiem działanie podawania wody nie musi potwierdzać drożności osobnego obwodu zasilającego kostkarkę.
Co sprawdzić przed zakupem silnika?
- Ustal, który napęd jest uszkodzony. Odczytaj, czy problem dotyczy wyrzutu kostek z formy, czy podawania lodu z pojemnika.
- Wyklucz blokadę mechaniczną. Usuń lód po bezpiecznym rozmrożeniu i sprawdź stan łopatek, ślimaka, sprzęgła oraz przekładni.
- Sprawdź połączenia. Przy odłączonym zasilaniu obejrzyj wtyczkę, przewody, ślady wilgoci, nadpalenia i korozji.
- Zweryfikuj warunki pracy. Sprawdź ustawienie kostkarki, temperaturę zamrażarki, dopływ wody i położenie pojemnika.
- Dopiero potem wykonaj pomiar. Parametry elektryczne silnika są zależne od konstrukcji i modelu, dlatego nie należy stosować jednej wartości rezystancji do wszystkich kostkarek.
Pomiar silnika i obwodu
Pomiar rezystancji wykonuje się przy całkowicie odłączonym urządzeniu, po odpięciu silnika od instalacji, aby wynik nie był zakłócany przez moduł sterujący lub inne elementy. Bada się ciągłość uzwojenia między właściwymi zaciskami wskazanymi w dokumentacji serwisowej danego modelu.
Wynik oznaczający przerwę w obwodzie może wskazywać na uszkodzenie uzwojenia lub połączenia. Bardzo niska rezystancja może sugerować zwarcie, ale interpretacja zależy od typu silnika i sposobu pomiaru. Prawidłowa rezystancja nie potwierdza pełnej sprawności: nie wyklucza zablokowanej przekładni, problemu z obciążeniem, zużycia mechanicznego ani braku napięcia podczas cyklu.
Dla przykładowego modułowego zespołu kostkarki Whirlpool w dokumentacji serwisowej podano pomiar silnika między punktami L–M o wartości 8800 Ω, przy odłączonym zasilaniu i łopatkach wyrzutnika w pozycji parkowania. Jest to parametr wyłącznie dla określonego typu modułu i modelu, a nie uniwersalna wartość dla silników dostępnych w tej kategorii.
Pomiar napięcia podczas pracy oraz testowanie punktów modułu pod napięciem powinny wykonywać osoby z odpowiednimi kwalifikacjami, doświadczeniem i przyrządami. Dokumentacja konkretnego urządzenia może określać inne punkty pomiarowe, napięcie i procedurę testową. Nie zwieraj przypadkowych styków i nie mostkuj zabezpieczeń.
Dostęp do silnika i wymiana
Umiejscowienie napędu zależy od konstrukcji kostkarki:
- silnik wyrzutu może znajdować się w bocznym lub tylnym module przy formie;
- napęd ślimaka zwykle znajduje się przy pojemniku na lód lub w obudowie dozownika;
- w części modeli silnik występuje jako element większego modułu z przekładnią, czujnikiem lub płytką sterującą.
Przed demontażem wyjmij wtyczkę z gniazda i zamknij dopływ wody, jeżeli będziesz rozłączać elementy układu wodnego. Wyjmij pojemnik na lód i elementy zasłaniające kostkarkę zgodnie z instrukcją modelu. Zrób zdjęcie ułożenia przewodów, odblokuj złącze bez ciągnięcia za przewody i odkładaj śruby według miejsca montażu.
W niektórych modułowych kostkarkach dostęp do napędu uzyskuje się po zdjęciu pokrywy i odkręceniu mocowania modułu. Dokumentacja określonego zespołu Whirlpool opisuje odłączenie ramienia wyłączającego, poluzowanie śrub przez otwory dostępowe i oddzielenie formy od wspornika. Nie należy przenosić tej kolejności bez sprawdzenia, czy konstrukcja urządzenia jest taka sama.
Podczas montażu ustaw przekładnię, łopatki i element sprzęgający w pozycji wymaganej przez dokumentację. Nie zmieniaj położenia śruby regulacji poziomu wody bez potrzeby. Po podłączeniu sprawdź, czy złącza są zablokowane, przewody nie są przyciśnięte, a tacka lub pojemnik poruszają się bez ocierania.
Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, doświadczenia i właściwych narzędzi. Diagnostyka pod napięciem oraz pomiary w obwodzie zasilającym są przeznaczone dla wykwalifikowanego serwisanta.
Jak dobrać właściwy silnik?
Nie wybieraj części wyłącznie po zdjęciu, liczbie pinów albo podobnym kształcie obudowy. Przed zakupem porównaj:
- pełne oznaczenie urządzenia z tabliczki znamionowej;
- numer części nadrukowany na silniku, module lub przekładni;
- funkcję napędu: wyrzut kostek, mieszadło, ślimak dozownika lub inny mechanizm;
- napięcie, typ złącza, kierunek pracy i wykonanie przekładni;
- sposób mocowania, wymiary wału oraz położenie elementów współpracujących;
- informację, czy producent przewiduje wymianę samego silnika, czy całego modułu.
W zależności od marki potrzebne mogą być różne identyfikatory. Dla urządzeń Amica spisz model, kod wyrobu i 14-cyfrowy numer fabryczny. Dla Electrolux, AEG i Zanussi podaj pełny PNC lub Prod.No. Dla Bosch i Siemens potrzebny jest pełny E-Nr z końcówką /xx, a dla Whirlpool, Bauknecht, Indesit i Hotpoint numer serwisowy, często rozpoczynający się od 85. Beko i Grundig wymagają modelu oraz Product No., LG modelu i Product Code, Gorenje i Hisense modelu oraz Art. No. albo kodu PS, a Samsung pełnego modelu z wariantem końcowym, np. /0000.
Jeżeli część jest oferowana jako kompletny moduł silnika, sprawdź, czy zawiera przekładnię, płytkę, sprzęgło lub mocowanie widoczne na zdjęciu. Zgodność trzeba potwierdzić katalogowo dla konkretnego wariantu urządzenia — identyczne złącze nie gwarantuje prawidłowej pracy.
Przed zamówieniem odczytaj wszystkie oznaczenia z tabliczki znamionowej i z uszkodzonego podzespołu. Przy wątpliwościach przygotuj również zdjęcie mocowania, złącza i mechanizmu, aby można było rozróżnić silnik wyrzutu od napędu dozownika.
Przydatne części współpracujące
Jeżeli silnik jest sprawny, a kostkarka nadal nie wykonuje cyklu, dalszej diagnostyki mogą wymagać termostaty do kostkarek do lodu lub śmigła do kostkarek do lodu. Nie oznacza to konieczności zakupu kilku części — najpierw trzeba ustalić, który element rzeczywiście powoduje objaw.
FAQ – silniki do kostkarek do lodu
Czy brak wyrzutu kostek zawsze oznacza uszkodzony silnik?
Nie. Przyczyną może być zablokowanie lodem, zużyta przekładnia, uszkodzone sprzęgło, czujnik, moduł sterujący albo zbyt wysoka temperatura. Jeżeli silnik obraca się w trybie testowym, ale nie w cyklu automatycznym, trzeba sprawdzić również sterowanie i sygnały z czujników.
Czy można sprawdzić silnik zwykłym miernikiem?
Można wykonać pomiar rezystancji po odłączeniu silnika, ale wynik należy porównać z dokumentacją konkretnego modelu. Prawidłowa rezystancja nie potwierdza sprawności przekładni ani pracy silnika pod obciążeniem.
Czy silnik kostkarki i silnik dozownika lodu są takie same?
Zwykle nie. Mogą napędzać różne mechanizmy i mieć inne przekładnie, mocowania, kierunek pracy oraz sterowanie. Przed zakupem ustal, czy część dotyczy wyrzutu kostek z formy, czy podawania lodu z pojemnika.
Co zrobić, gdy silnik buczy, ale mechanizm się nie porusza?
Odłącz urządzenie i sprawdź, czy mechanizmu nie blokuje lód oraz czy przekładnia i sprzęgło nie są uszkodzone. Samo buczenie nie pozwala rozstrzygnąć, czy uszkodzony jest silnik, czy element przeniesienia napędu.
Jakie dane wysłać do doboru silnika?
Podaj pełne oznaczenia z tabliczki znamionowej wymagane dla danej marki, numer części ze starego podzespołu oraz zdjęcia mocowania i złącza. Skrócony model lub sama fotografia silnika mogą nie identyfikować właściwego wariantu.
