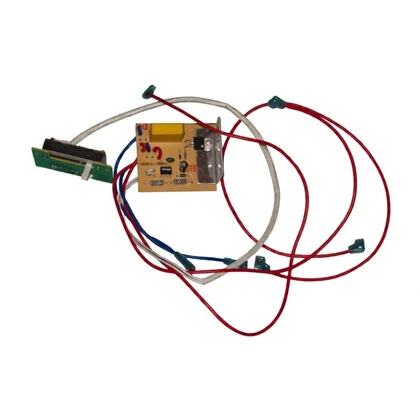

Potencjometry do odkurzaczy
Potencjometr do odkurzacza odpowiada za zmianę mocy silnika. Gdy urządzenie pracuje tylko na jednym poziomie, reaguje skokowo albo nie reaguje na pokrętło lub suwak, przyczyną może być potencjometr, płytka sterująca, triak, przewody albo sam silnik. Dobieraj część po pełnym oznaczeniu odkurzacza i wykonaniu.
Jaką funkcję pełni potencjometr w odkurzaczu
Potencjometr jest elementem układu regulacji mocy silnika. W zależności od konstrukcji odkurzacza może mieć postać pokrętła, suwaka albo elementu zamontowanego na płytce sterującej. Zmiana jego położenia przekazuje do układu sterowania informację o wymaganym poziomie obrotów. W prostszych regulatorach potencjometr współpracuje z układem fazowym z triakiem, a w nowszych konstrukcjach może podawać sygnał do elektroniki sterującej.
W sprzedaży występują zarówno same potencjometry, jak i regulatory mocy, płytki z potencjometrem lub zespoły z przewodami. Nie należy zakładać, że element wyglądający podobnie będzie elektrycznie i mechanicznie zgodny z każdym odkurzaczem.
Objawy uszkodzonego potencjometru
Problem z regulacją może być widoczny jako:
- brak zmiany mocy po obracaniu pokrętła lub przesuwaniu suwaka;
- praca wyłącznie na minimalnych albo maksymalnych obrotach;
- skokowa zmiana mocy zamiast płynnej regulacji;
- przerywanie pracy podczas poruszania regulatorem;
- chwilowa reakcja po dociśnięciu, przekręceniu lub poruszeniu suwakiem;
- niestabilna praca silnika przy określonych położeniach regulatora;
- brak regulacji po wymianie silnika, gdy zastosowano niewłaściwy wariant elektroniki.
Sam objaw nie potwierdza jeszcze awarii potencjometru. Zużyta ścieżka oporowa lub zabrudzony ślizgacz mogą dawać podobne symptomy jak pęknięty lut, uszkodzony triak, brak zasilania układu sterowania, przerwany przewód albo uszkodzenie silnika.
Najpierw odróżnij problem z regulacją od spadku ssania
Jeżeli odkurzacz zmienia obroty, ale słabo zasysa, przyczyną może być zapchany worek, filtr, wąż, rura lub ssawka. W takiej sytuacji wymiana potencjometru nie poprawi wydajności. Sprawdź drożność toru powietrza i stan filtrów, a następnie porównaj pracę urządzenia przy różnych ustawieniach.
Jeżeli silnik wyraźnie pracuje na innych obrotach, lecz siła ssania pozostaje mała, szukaj przyczyny w przepływie powietrza. Jeżeli obroty w ogóle się nie zmieniają, przejdź do kontroli regulatora, połączeń i płytki sterującej. Głośna praca, iskrzenie, zapach spalenizny lub silne nagrzewanie mogą wskazywać także na usterkę silnika, szczotek, komutatora albo łożysk.
Jak sprawdzić potencjometr
Pomiar rezystancji ma sens po odłączeniu urządzenia od sieci i po całkowitym odłączeniu potencjometru od płytki. Pomiar elementu pozostającego w obwodzie może obejmować rezystancję innych podzespołów i prowadzić do błędnej diagnozy.
- Odłącz wtyczkę odkurzacza od gniazda i odczekaj, aż elementy układu nie będą narażone na przypadkowe zasilanie.
- Zrób zdjęcie połączeń i oznacz przewody przed ich odłączeniem.
- Zmierz rezystancję między skrajnymi wyprowadzeniami potencjometru. Jest to rezystancja całkowita elementu.
- Zmierz rezystancję między ślizgaczem a każdym ze skrajnych wyprowadzeń, przesuwając suwak lub obracając oś powoli przez cały zakres.
- Obserwuj, czy wynik zmienia się płynnie, bez nagłych przerw, skoków i chwilowego wskazania nieskończonej rezystancji.
Nie ma jednej uniwersalnej wartości dla potencjometrów do odkurzaczy. Wartość, charakterystyka, długość skoku, sposób mocowania i układ wyprowadzeń zależą od modelu oraz regulatora. Wynik stabilny między skrajnymi końcówkami nie wyklucza uszkodzenia ślizgacza w części roboczej. Z kolei nieprawidłowy pomiar może wynikać z zabrudzenia, uszkodzenia przewodu lub niewłaściwego podłączenia miernika.
Jeśli potencjometr działa prawidłowo poza układem, ale odkurzacz nadal nie reaguje na regulację, sprawdzenia wymagają płytka sterująca, triak, elementy zasilacza, połączenia i silnik. W niektórych urządzeniach prawidłowe działanie zależy również od oprogramowania lub kalibracji regulatora.
> Uwaga: pomiary napięcia sieciowego, testy częściowo rozebranego odkurzacza oraz diagnostyka triaka pod napięciem są czynnościami dla wykwalifikowanego serwisanta. Nie zwieraj zabezpieczeń, nie mostkuj regulatora na stałe i nie uruchamiaj urządzenia z odsłoniętymi elementami bez właściwych przyrządów i doświadczenia.
Dostęp do potencjometru i wymiana
Potencjometr znajduje się zwykle przy pokrętle lub suwaku w górnej części obudowy, na panelu sterowania albo bezpośrednio na płytce regulatora. W zależności od modelu dostęp może wymagać zdjęcia pokrywy górnej, panelu sterowania, osłony silnika lub części obudowy.
Przed demontażem:
- odłącz odkurzacz od sieci;
- opróżnij i zabezpiecz urządzenie przed pyłem zalegającym przy elektronice;
- sfotografuj ułożenie przewodów i położenie osi lub suwaka;
- odłączaj konektory za obudowę złącza, a nie za przewód;
- odkładaj śruby według miejsca montażu, ponieważ obudowa może używać różnych długości mocowań.
W modelach z osobnym potencjometrem należy wyjąć go z uchwytu lub płytki, odłączyć przewody i zamontować nowy element w tej samej pozycji. Jeżeli regulator jest przylutowany do płytki, wymiana wymaga bezpiecznego wylutowania oraz kontroli pól lutowniczych. Pęknięty lut może powodować przerywanie pracy i nie zawsze oznacza konieczność wymiany samego potencjometru.
W innych konstrukcjach producent przewiduje wymianę kompletnej płytki sterującej. Nie rozdzielaj zespołu na siłę, jeśli potencjometr jest zintegrowany z płytką, ma nietypowy kształt lub współpracuje z dodatkowym przełącznikiem. Po montażu sprawdź, czy przewody nie ocierają się o ruchome części, pokrętło nie jest zablokowane, a suwak obejmuje pełny zakres pracy.
Przed zamknięciem obudowy porównaj położenie regulatora z fotografią wykonaną przed demontażem. Niektóre układy wymagają ustawienia pokrętła w pozycji minimalnej albo kalibracji zgodnie z dokumentacją konkretnego modelu. Po złożeniu urządzenia sprawdź regulację bez zasłaniania wlotu powietrza i zwróć uwagę na nietypowy hałas, zapach lub nadmierne nagrzewanie.
Jak dobrać potencjometr do odkurzacza
Nie dobieraj części wyłącznie po wyglądzie, liczbie pinów ani podobnym pokrętle. Znaczenie mają jednocześnie:
- pełne oznaczenie odkurzacza z tabliczki znamionowej;
- numer części producenta lub oznaczenie regulatora;
- rodzaj elementu: obrotowy, suwakowy, z przełącznikiem lub zintegrowany z płytką;
- rezystancja całkowita i charakterystyka, jeżeli są podane dla danego modelu;
- sposób mocowania, długość osi, kształt osi albo długość suwaka;
- liczba i rozmieszczenie wyprowadzeń;
- obecność przewodów, wtyczki, dodatkowej płytki lub elementów kalibracyjnych.
W zależności od marki potrzebne może być między innymi pełne oznaczenie modelu i kodu produktu, PNC/Prod.No., E-Nr z końcówką /xx, numer serwisowy, Product No. albo Product Code. Sam skrócony model handlowy może obejmować kilka wariantów z innym regulatorem.
Najbezpieczniej porównać oznaczenie z uszkodzonego elementu, dane z tabliczki znamionowej i potwierdzoną listę zastosowań części. Zdjęcie potencjometru pomaga ocenić mocowanie i wyprowadzenia, ale nie zastępuje identyfikacji urządzenia. Jeśli regulator występuje jako część płytki, sprawdź, czy katalog przewiduje wymianę samego elementu, czy całego modułu.
Kiedy sprawdzić inną część
Jeżeli potencjometr ma prawidłową, płynną zmianę rezystancji, nie kupuj kolejnego na próbę. W zależności od objawu sprawdź także:
- brak reakcji na regulację — połączenia potencjometru, zasilanie płytki, triak i elementy sterowania;
- praca tylko na maksymalnej mocy — zwarcie w obwodzie regulatora, uszkodzenie triaka, płytki lub przewodów;
- praca tylko na niskich obrotach — zasilanie sterownika, sygnał z potencjometru, triak, mikrokontroler albo silnik;
- przerywanie przy poruszaniu obudową — konektory, przewody, luty, ślizgacz potencjometru lub mechaniczne mocowanie płytki;
- słabe ssanie przy prawidłowej zmianie obrotów — filtr, worek, wąż, rura, ssawka, uszczelnienia albo silnik.
Instrukcje serwisowe konkretnych modeli mogą wskazywać wymianę płytki zamiast naprawy pojedynczego elementu. Wymiana modułu bez sprawdzenia silnika lub przepływu powietrza może spowodować ponowną awarię albo nie usunąć rzeczywistej przyczyny.
FAQ
Czy każdy potencjometr do odkurzacza pasuje do regulatora mocy?
Nie. Potencjometry mogą różnić się rezystancją, charakterystyką, wymiarami, skokiem suwaka, długością osi, sposobem mocowania i układem wyprowadzeń. Zgodność trzeba potwierdzić dla konkretnego modelu oraz wersji regulatora.
Czy brak regulacji mocy zawsze oznacza uszkodzony potencjometr?
Nie. Podobny objaw powodują między innymi triak, płytka sterująca, zasilanie elektroniki, zimne luty, przewody, silnik lub niewłaściwa część zamontowana po wcześniejszej naprawie. Potencjometr warto mierzyć po odłączeniu od układu.
Jaką rezystancję powinien mieć potencjometr do odkurzacza?
Nie istnieje jedna wartość właściwa dla całej kategorii. Rezystancja zależy od konstrukcji urządzenia i musi odpowiadać dokumentacji lub oznaczeniu oryginalnego elementu. Pomiar potencjometru o innej wartości może dawać ograniczony zakres regulacji albo uniemożliwić pracę sterownika.
Czy można wyczyścić potencjometr zamiast go wymieniać?
Jeżeli przyczyną jest zabrudzenie lub chwilowa utrata kontaktu, czyszczenie może pomóc, ale nie przywróci zużytej ścieżki oporowej, uszkodzonego ślizgacza ani pękniętej obudowy. Preparat i sposób czyszczenia muszą być odpowiednie dla elementów elektronicznych; nie zalewaj nim całej płytki bez oceny konstrukcji.
Czy można ominąć potencjometr, aby odkurzacz pracował na pełnej mocy?
Nie należy trwale omijać regulatora ani zabezpieczeń. Takie rozwiązanie może zmienić warunki pracy silnika, przeciążyć elementy układu i pozbawić użytkownika kontroli nad mocą. Do diagnostyki obwodu sterowania stosuje się procedurę właściwą dla danego modelu.
Jakie dane przygotować do doboru części?
Przygotuj pełne oznaczenie z tabliczki znamionowej, numer części odczytany z potencjometru lub płytki oraz zdjęcia elementu, złączy i sposobu mocowania. W razie wątpliwości prześlij także zdjęcie tabliczki, ponieważ skrócony model może nie identyfikować właściwego wariantu.
