Łączniki do systemów wentylacyjnych
Łączniki do systemów wentylacyjnych pomagają połączyć rury, kanały, redukcje i wyloty okapów bez nieszczelności oraz nadmiernego hałasu. Przed zakupem porównaj średnicę lub wymiary kanału, sposób mocowania, kierunek przepływu i obecność klapy zwrotnej — samo podobieństwo kształtu nie gwarantuje dopasowania.
Jaką funkcję pełni łącznik wentylacyjny?
Łącznik jest elementem przejściowym albo mocującym między częściami instalacji: króćcem okapu, rurą okrągłą, kanałem prostokątnym, redukcją, kominem lub wylotem przez ścianę. W zależności od konstrukcji może:
- łączyć dwa odcinki o tej samej średnicy;
- zmieniać średnicę albo przekrój kanału;
- przeprowadzać przejście z kanału okrągłego na płaski lub prostokątny;
- zmieniać kierunek przepływu za pomocą kolana;
- stabilizować połączenie przy króćcu okapu;
- ograniczać cofanie powietrza, jeśli zawiera klapę zwrotną.
Łącznik nie zwiększa wydajności wentylatora. Jego zadaniem jest utrzymanie możliwie płynnego, szczelnego przepływu. Zbyt mały przekrój, gwałtowna redukcja, wiele ostrych załamań albo źle osadzona złączka zwiększają opory przepływu. Objawem może być głośniejsza praca okapu, słabsze zasysanie pary i większa wrażliwość instalacji na zabrudzenia.
Objawy problemu z połączeniem
Nie każdy problem z wentylacją oznacza uszkodzony łącznik. Najpierw trzeba ustalić, czy objaw powstaje w miejscu połączenia, czy w innym fragmencie układu.
| Objaw | Możliwe przyczyny | Co sprawdzić | Interpretacja |
| Para i zapachy pozostają w kuchni | rozszczelnione połączenie, zatkany kanał, zabrudzony filtr, zbyt mały przekrój | obejrzyj łączenia, filtr metalowy i drożność trasy | Jeśli powietrze ucieka przy łączniku, wymiana samego silnika nie usunie problemu |
| Świst, szum lub wyraźnie większy hałas | szczelina, luźna klapa zwrotna, ostra redukcja, zgnieciony przewód | uruchom okap na niskim biegu i obserwuj drgania oraz miejsce połączenia | Hałas zmieniający się po dociśnięciu lub ustabilizowaniu złączki wskazuje na problem mechaniczny, ale nie wyklucza oporów w dalszej części kanału |
| Drgania przewodu lub kołnierza | brak mocowania, pęknięcie tworzywa, niewspółosiowe połączenie | sprawdź luz ręką po odłączeniu urządzenia od zasilania | Luźne połączenie może powodować hałas nawet wtedy, gdy nie widać dużej szczeliny |
| Cofanie zimnego powietrza lub zapachów | brak klapy zwrotnej, zablokowana klapa, nieprawidłowy kierunek montażu | sprawdź, czy klapa otwiera się w kierunku przepływu i swobodnie wraca | Klapa nie może być zaklejona ani trwale zablokowana |
| Łącznik nie utrzymuje się na króćcu | niewłaściwa średnica, odkształcenie, brak kołnierza lub obejmy | porównaj średnicę przyłącza i sposób mocowania z częścią zamontowaną wcześniej | Element o podobnym wyglądzie może mieć inną głębokość nasunięcia lub inny system zatrzasków |
Co sprawdzić przed wymianą?
Oględziny połączenia
Wyłącz okap i odłącz go od zasilania, a następnie zdejmij dostępne osłony kanału. Sprawdź, czy łącznik nie ma pęknięć, rozwarstwień, odkształceń od temperatury, śladów tłuszczu lub luzu na króćcu. Tłusty ślad na zewnętrznej stronie połączenia może wskazywać miejsce, przez które wydostaje się powietrze z zanieczyszczeniami.
Obejrzyj również obejmy, taśmy, wkręty i uszczelnienie. Samo owinięcie taśmą nie naprawi pękniętego elementu ani źle dobranej średnicy. Jeśli przewód jest wsunięty zbyt płytko, połączenie może rozszczelniać się pod wpływem drgań.
Sprawdzenie wymiarów
Zmierz lub odczytaj z części:
- średnicę wewnętrzną i zewnętrzną przyłącza;
- szerokość i wysokość kanału prostokątnego;
- długość odcinka wsuwanego w rurę albo króciec;
- rozstaw i rodzaj punktów mocowania;
- kierunek przejścia, na przykład z Ø150 mm na kanał płaski;
- miejsce montażu klapy zwrotnej, jeśli występuje.
W przypadku kanału okrągłego mierz średnicę w kilku miejscach, ponieważ zdeformowany plastik lub elastyczna rura mogą mieć przekrój owalny. Przy kanale płaskim nie wystarczy porównać jednego wymiaru — ważna jest również powierzchnia przekroju, dostępna przestrzeń i zgodność z elementami sąsiednimi.

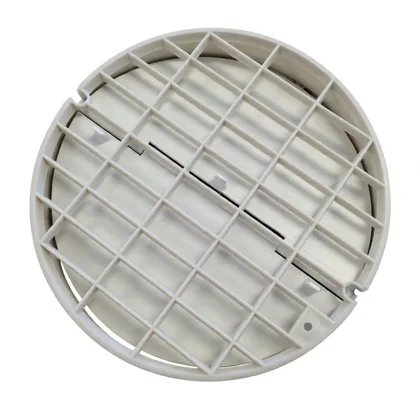

Klapa zwrotna
Jeżeli łącznik ma klapę zwrotną, sprawdź po odłączeniu przewodu, czy skrzydełko porusza się bez ocierania i czy po puszczeniu wraca do pozycji zamkniętej. Taki test nie potwierdza pełnej szczelności podczas pracy. Klapa może wyglądać prawidłowo, ale hałasować przy przepływie albo otwierać się zbyt ciężko po zabrudzeniu tłuszczem.
Nie mostkuj klapy i nie blokuj jej na stałe. Jeśli po jej wyjęciu okap działa ciszej, trzeba ustalić przyczynę oporu lub zastosować element przewidziany dla konkretnego modelu i kierunku przepływu.
Jak dobrać odpowiedni łącznik?
Najbezpieczniej dobierać część na podstawie pełnych danych urządzenia i wymiarów instalacji, a nie wyłącznie na podstawie zdjęcia. Sprawdź:
- Typ urządzenia — wyciąg podłączony do kanału wymaga innych elementów niż pochłaniacz pracujący w obiegu zamkniętym.
- Króciec okapu — zweryfikuj średnicę, kształt, głębokość i sposób mocowania.
- Kanał po drugiej stronie — zmierz rurę lub kanał płaski, także wtedy, gdy przejście wygląda na standardowe.
- Kierunek przepływu — dotyczy szczególnie kołnierzy z zaworem lub klapą zwrotną.
- Wariant wykonania — niektóre części występują w wersji prawej, lewej, pionowej, poziomej albo z różnym układem zatrzasków.
- Oznaczenie urządzenia — dla okapu odczytaj pełny model z tabliczki znamionowej oraz numer produktu lub kod serwisowy, jeśli producent go podaje.
W okapach spotyka się przyłącza okrągłe, na przykład Ø120 mm, Ø125 mm, Ø150 mm, a także kanały płaskie o różnych wymiarach. Nie należy przenosić jednej średnicy na wszystkie urządzenia. Instrukcja konkretnego okapu ma pierwszeństwo przed ogólną zasadą, ponieważ producent może przewidywać określony króciec, adapter lub sposób montażu.
Samo identyczne złącze elektryczne nie ma znaczenia przy doborze mechanicznego łącznika. Również podobna nazwa handlowa, kolor tworzywa albo zdjęcie produktu nie potwierdzają zgodności. Element musi pasować wymiarami, geometrią i sposobem mocowania.
Montaż i wymiana łącznika
Typowa kolejność prac wygląda następująco:
- Wyłącz okap i odłącz go od zasilania. Jeśli część znajduje się w zabudowie, zabezpiecz przewód przed przypadkowym włączeniem.
- Zdejmij dostępne maskownice, dekoracyjny komin lub fragment zabudowy, który zasłania połączenie.
- Zrób zdjęcie ułożenia przewodu i oznacz kierunek przepływu przed demontażem.
- Poluzuj obejmę, taśmę, zatrzask albo wkręty mocujące. Nie wyrywaj łącznika razem z króćcem wentylatora.
- Oczyść powierzchnie styku z tłuszczu i pozostałości starego uszczelnienia.
- Porównaj nowy element ze starym przed montażem: wymiary, kierunek przejścia, klapę i punkty mocowania.
- Wsuń część osiowo, bez nadmiernego wyginania kanału. Połączenie nie powinno być naprężone.
- Zabezpiecz je sposobem przewidzianym dla danego systemu — obejmą, zatrzaskiem, wkrętami lub odpowiednią taśmą do kanałów.
- Sprawdź ręką, czy łącznik nie obraca się i nie ma wyczuwalnego luzu.
- Po ponownym podłączeniu uruchom okap na niskim, a następnie wyższym biegu. Posłuchaj, czy nie ma świstu, stukania klapy ani drgań.
Konstrukcje różnią się między modelami. W jednym okapie dostęp do króćca uzyskuje się po zdjęciu dekoracyjnego komina, w innym po wyjęciu filtra i odkręceniu wewnętrznej osłony. Nie należy przenosić liczby wkrętów ani kolejności demontażu z jednego modelu na inny.
Jeżeli łącznik jest częścią kanału prowadzącego przez ścianę, sufit lub zabudowę meblową, przed demontażem trzeba ustabilizować sąsiednie odcinki. W przeciwnym razie można wyrwać króciec okapu albo rozszczelnić połączenie po drugiej stronie przegrody.
> Czynności przy instalacji elektrycznej, wspólnych kanałach wentylacyjnych, urządzeniach gazowych oraz elementach wymagających ingerencji w konstrukcję budynku powinien wykonywać wykwalifikowany instalator lub serwisant, zgodnie z instrukcją urządzenia i lokalnymi wymaganiami. Nie wolno podłączać okapu do przewodu odprowadzającego spaliny ani sprawdzać szczelności gazu płomieniem.
Jak ograniczyć hałas i spadek wydajności?
Łącznik powinien tworzyć możliwie łagodne przejście. Warto zachować największy przekrój dopuszczony przez konstrukcję okapu, ograniczyć liczbę kolan i unikać ostrych załamań. Krótki, gładki i stabilnie zamocowany kanał zwykle stawia mniejszy opór niż długi przewód z wieloma redukcjami.
Jeżeli redukcja jest konieczna, dobierz ją do rzeczywistych wymiarów obu odcinków i zamontuj zgodnie z instrukcją producenta. Nie wciskaj mniejszej rury na siłę na większy króciec i nie zastępuj właściwego adaptera przypadkowym kawałkiem materiału. Przy połączeniu różnych średnic powstaje dodatkowy opór, dlatego po montażu trzeba sprawdzić nie tylko szczelność, ale też kulturę pracy.
W systemie z klapą zwrotną powinna ona otwierać się swobodnie, bez ocierania o ścianę kanału. Zablokowana klapa może ograniczyć przepływ, a luźna może stukać i powodować cofanie powietrza.
FAQ
Czy każdy łącznik Ø150 mm pasuje do każdego okapu?
Nie. Oprócz średnicy liczą się głębokość wsunięcia, kształt kołnierza, sposób mocowania, kierunek przepływu i ewentualna klapa zwrotna. Porównaj część z króćcem okapu oraz pełnym oznaczeniem urządzenia.
Czy można zmniejszyć średnicę kanału za pomocą redukcji?
Technicznie bywa to możliwe, ale mniejszy przekrój może zwiększyć hałas i obniżyć wydajność. Zastosowanie redukcji powinno wynikać z konstrukcji instalacji i instrukcji konkretnego okapu, a nie tylko z dostępności podobnego elementu.
Okap słabo ciągnie po wymianie łącznika — co sprawdzić?
Sprawdź kierunek montażu, drożność klapy, zgniecenie przewodu, szczelność połączeń, filtr metalowy oraz liczbę i kształt kolan. Jeśli wszystkie elementy są drożne, przyczyną może być zbyt mały przekrój kanału albo problem z samym wentylatorem.
Czy nieszczelne połączenie można tylko zakleić taśmą?
Taśma może uszczelnić prawidłowo dopasowane połączenie, ale nie zastąpi pękniętego lub odkształconego łącznika. Najpierw usuń luz i zapewnij właściwe osadzenie elementów, a dopiero potem zastosuj materiał uszczelniający przeznaczony do kanałów.
Jak dobrać łącznik do okapu konkretnej marki?
Odczytaj pełny model i oznaczenie z tabliczki znamionowej, a następnie zmierz przyłącze oraz kanał. W razie różnic między wariantami potrzebne może być dodatkowe oznaczenie produktu lub numer serwisowy, nie tylko nazwa serii.
Czy klapę zwrotną można usunąć, gdy hałasuje?
Nie należy usuwać jej na stałe bez sprawdzenia funkcji całego układu. Najpierw oczyść i skontroluj swobodę ruchu, kierunek montażu oraz dopasowanie klapy. Jeśli element jest uszkodzony, wymień go na właściwy wariant zamiast go blokować.
