Płyty do telewizorów
Płyty do telewizorów obejmują między innymi moduły główne, zasilające i sterujące obrazem. Przy braku startu, obrazu, dźwięku lub powtarzających się restartach nie wymieniaj części na próbę — najpierw porównaj objawy, napięcia, połączenia i oznaczenia płyt z konkretnym modelem odbiornika.
Jakie płyty znajdują się w telewizorze
Określenie „płyta do telewizora” może dotyczyć różnych modułów, dlatego sam objaw nie wystarcza do wskazania części. W zależności od konstrukcji odbiornik może mieć między innymi:

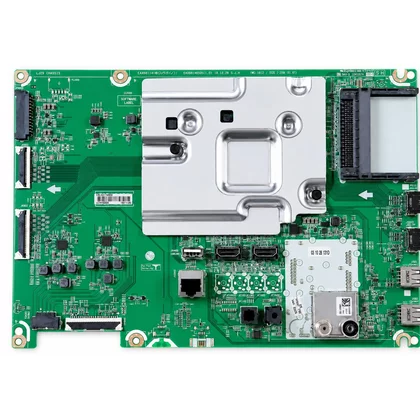

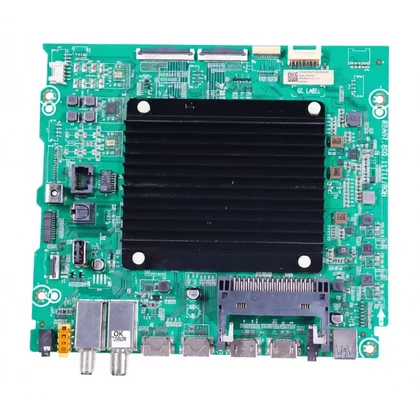

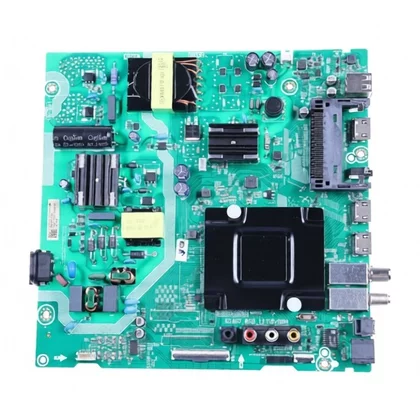

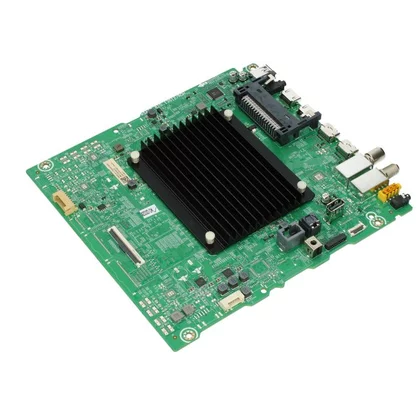

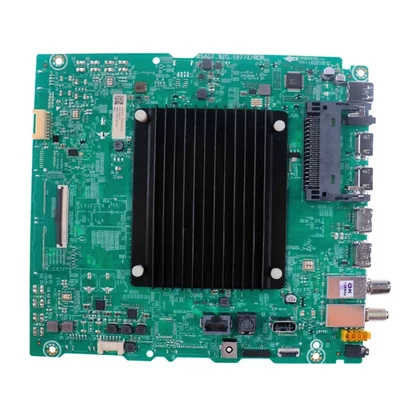

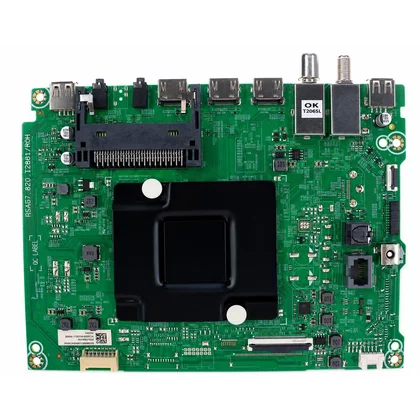

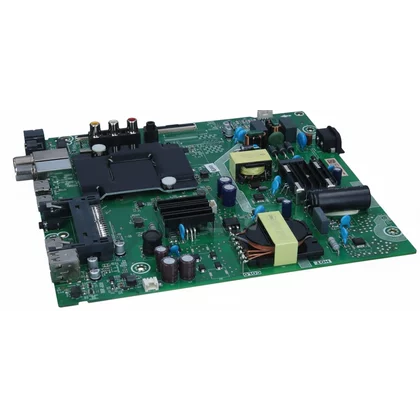

- płytę główną (main board) — odpowiada za uruchamianie systemu, przetwarzanie sygnału, wejścia HDMI i USB, tuner, funkcje Smart, komunikację z pilotem oraz przekazywanie obrazu i dźwięku do pozostałych układów;

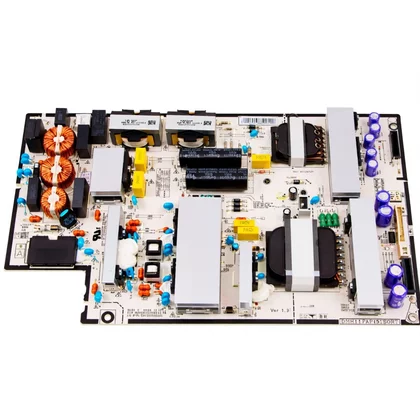

- płytę zasilającą (power board) — wytwarza i rozdziela napięcia potrzebne płycie głównej, podświetleniu, wzmacniaczowi audio i panelowi;
- płytę T-CON — pośredniczy w sterowaniu matrycą i przetwarzaniu sygnału obrazu; w części modeli jest osobnym modułem, a w innych funkcje T-CON są zintegrowane z płytą główną lub panelem;

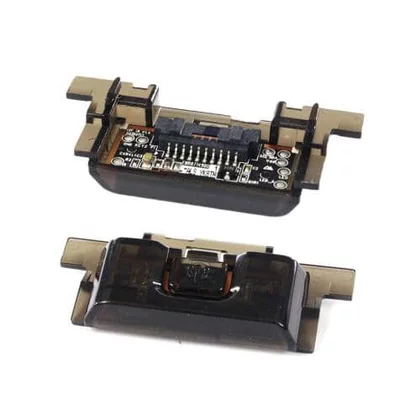

- moduły komunikacyjne i pomocnicze — na przykład płytki Wi-Fi, Bluetooth, podczerwieni albo dodatkowe moduły wejść.
Nie każdy telewizor ma wszystkie te elementy jako oddzielne płytki. Przed zakupem trzeba ustalić, który moduł rzeczywiście występuje w danym wariancie urządzenia.
Objaw nie wskazuje jeszcze konkretnej płyty
Telewizor nie reaguje i nie świeci dioda czuwania
Najpierw wyklucz przyczyny zewnętrzne: gniazdo, przewód zasilający, listwę przeciwprzepięciową i luźne połączenie. Odłącz urządzenia HDMI, USB oraz inne akcesoria i wykonaj reset zasilania zgodnie z instrukcją telewizora.
Jeżeli odbiornik nadal nie daje żadnego znaku życia, podejrzane są obwody wejściowe zasilacza, bezpieczniki, przetwornica czuwania, przewody albo płyta zasilająca. Brak diody nie przesądza jednak o uszkodzeniu samej płyty — przyczyną może być także przerwa w zasilaniu lub zwarcie w innym module.
Pomiar po stronie sieciowej i pomiary na otwartej, zasilanej płycie wymagają kwalifikacji, izolowanego stanowiska i właściwego miernika. Kondensatory zasilacza mogą pozostawać naładowane po odłączeniu przewodu.
Dioda świeci, ale telewizor nie startuje
W tym przypadku sprawdź, czy odbiornik reaguje na przycisk lokalny, pilota, zmianę stanu diody lub dźwięk uruchamiania. Podłączony dekoder, uszkodzone urządzenie USB albo problem z komunikacją HDMI może powodować zawieszanie lub miganie wskaźnika, dlatego diagnostykę rozpocznij z odłączonymi urządzeniami zewnętrznymi.
Jeśli zasilacz dostarcza napięcie czuwania, ale płyta główna nie przechodzi do normalnego startu, możliwe są: brak sygnału włączającego zasilacz, zwarcie na płycie głównej, uszkodzenie pamięci, firmware albo procesora. Warto sprawdzić napięcia na złączach zgodnie ze schematem konkretnego modelu, a nie przyjmować uniwersalnych wartości dla wszystkich telewizorów.
Jest dźwięk i podświetlenie, ale brak obrazu
To objaw, przy którym nie należy od razu zamawiać płyty głównej. Możliwe są między innymi:
- brak zasilania płyty T-CON;
- przerwa lub zły kontakt taśmy LVDS, V-by-One albo przewodu między płytami;
- uszkodzenie T-CON;
- problem z wyjściem obrazu na płycie głównej;
- zwarcie w module matrycy lub uszkodzenie samej matrycy;
- usterka podświetlenia, jeżeli ekran w rzeczywistości nie jest równomiernie oświetlony.
Sprawdź, czy po oświetleniu ekranu latarką pod kątem widać zarys menu lub obrazu. Taki test może wskazywać na problem z podświetleniem, ale nie ocenia sprawności płyty głównej ani matrycy. Jeżeli ekran świeci równomiernie, a nie ma również menu ekranowego, trzeba badać tor obrazu, a nie tylko źródło HDMI.
Na odłączonym od zasilania telewizorze można obejrzeć taśmy i złącza: czy nie są zagięte, zabrudzone, wysunięte lub nadpalone. Pomiary zasilania T-CON wykonuj wyłącznie według dokumentacji konkretnego modelu. W niektórych konstrukcjach punktem odniesienia są bezpiecznik i cewki przetwornic, ale występowanie oraz wartości napięć różnią się między płytami.
Odłączanie taśm prowadzących do matrycy może pomóc w diagnostyce tylko wtedy, gdy procedura jest właściwa dla danego modelu. Nie odpinaj ich przy włączonym urządzeniu i nie zwieraj przypadkowych punktów. Uszkodzenie delikatnych taśm lub driverów matrycy może zwiększyć zakres naprawy.
Telewizor uruchamia się i po chwili wyłącza albo restartuje
Powtarzające się restarty mogą być wywołane przeciążeniem zasilacza, zwarciem w podświetleniu, T-CON-ie lub matrycy, błędem płyty głównej, uszkodzoną pamięcią albo nieprawidłowym sygnałem sterującym. Zwróć uwagę, czy podświetlenie zapala się przed wyłączeniem, czy słychać dźwięk oraz czy telewizor reaguje na pilota.
Jeżeli po odłączeniu określonego modułu zachowanie się zmienia, jest to wskazówka diagnostyczna, ale nie pełne potwierdzenie uszkodzenia tej części. Zwarcie może znajdować się dalej w tym samym torze. Warto porównać pobór prądu, napięcia startowe i sygnały sterujące z procedurą serwisową właściwą dla chassis.
Działają funkcje telewizora, ale niektóre wejścia lub Smart TV nie
Brak jednego wejścia HDMI, USB, tunera, Wi-Fi albo reakcji na pilota może wynikać z uszkodzenia złącza, przewodu, modułu komunikacyjnego, oprogramowania lub części płyty głównej. Sprawdź kilka źródeł sygnału, inne przewody i wszystkie wejścia. Jeżeli problem dotyczy tylko jednego gniazda, nie oznacza to automatycznie konieczności wymiany całej płyty.
Co można sprawdzić przed zakupem
| Objaw | Możliwe przyczyny | Co sprawdzić | Wniosek diagnostyczny |
| Brak diody i całkowity brak reakcji | Przewód, bezpiecznik, zasilacz, zwarcie na jednej z płyt | Gniazdo, przewód, bezpieczniki i napięcia według schematu | Nie zamawiaj płyty głównej bez potwierdzenia, że dociera do niej właściwe zasilanie |
| Dioda świeci, brak startu | Zasilacz, main board, firmware, pamięć, zwarcie | Reakcja na przycisk lokalny, napięcia czuwania i sygnały startowe | Kod migania lub sam objaw wskazuje obszar, nie zawsze konkretną część |
| Dźwięk i podświetlenie, brak obrazu | T-CON, taśmy, matryca, tor obrazu main board | Menu ekranowe, latarka, złącza, bezpiecznik i napięcia T-CON | Prawidłowe napięcie na T-CON nie wyklucza uszkodzenia transmisji ani matrycy |
| Obraz jest, brak dźwięku | Głośniki, przewody, wzmacniacz, main board, ustawienia | Dźwięk przez inne wyjście, przewody i ustawienia audio | Nie wymieniaj płyty bez wykluczenia głośników i toru połączeń |
| Telewizor cyklicznie się restartuje | Przeciążenie zasilacza, podświetlenie, T-CON, matryca, main board | Moment wyłączenia, zmiana po odłączeniu wejść i kontrola napięć | Potrzebna jest diagnostyka obciążenia; sama podmiana płyty może nie usunąć przyczyny |
| Nie działa jedno HDMI lub USB | Złącze, lutowanie, zabezpieczenie ESD, część main board, firmware | Inny przewód, inne źródło i pozostałe gniazda | Uszkodzenie pojedynczego portu nie musi oznaczać awarii całej płyty |
Pomiary na płytach telewizora
Przed pomiarem odłącz telewizor od sieci, zdejmij tylną pokrywę tylko wtedy, gdy znasz konstrukcję urządzenia, i zabezpiecz płytę przed wyładowaniem elektrostatycznym. Pomiar rezystancji wykonuje się na urządzeniu pozbawionym zasilania; pomiar napięcia wymaga określenia punktu masy, trybu pracy i warunków startu.
W dokumentacji konkretnego telewizora szukaj przede wszystkim:
- napięcia czuwania na wyjściu zasilacza;
- napięć pojawiających się po sygnale włączenia;
- oznaczeń sygnałów takich jak PSON, PWRON, BLON lub DRVON, jeśli występują w danym chassis;
- napięcia zasilającego T-CON i lokalnych przetwornic;
- bezpieczników, cewek i punktów kontrolnych opisanych na schemacie.
Brak napięcia na wyjściu nie zawsze oznacza uszkodzony zasilacz. Zasilacz może czekać na sygnał z płyty głównej albo wyłączać się z powodu przeciążenia. Z kolei prawidłowe napięcie na wejściu T-CON nie potwierdza sprawności jego przetwornic, transmisji danych ani matrycy.
Nie używaj pomiarów z innego modelu jako wzorca. Nawet telewizory o podobnej przekątnej i takim samym złączu mogą mieć inną sekwencję zasilania, inną wersję panelu i inne napięcia robocze.
Dostęp i wymiana płyty
W wielu telewizorach płyty znajdują się pod tylną pokrywą, ale kolejność demontażu zależy od konstrukcji. Przed rozpoczęciem pracy:
- Odłącz przewód zasilający i wszystkie urządzenia zewnętrzne.
- Połóż odbiornik ekranem na miękkiej, płaskiej powierzchni; duże matryce łatwo pękają pod punktowym naciskiem.
- Zrób zdjęcia ułożenia przewodów i oznacz złącza przed ich odłączeniem.
- Odblokuj zatrzaski taśm zgodnie z ich budową — nie wyciągaj taśmy bez uniesienia blokady.
- Odkręć i wyjmij płytę, nie ciągnąc za przewody ani za elementy elektroniczne.
- Przełóż osłony, radiatory, izolatory i uchwyty w sposób zgodny z pierwotnym montażem.
- Przed zamknięciem obudowy sprawdź, czy wszystkie taśmy są wsunięte do końca, a przewody nie są przyciśnięte.
Opisane czynności serwisowe wymagają doświadczenia, właściwych narzędzi i znajomości zagrożeń związanych z napięciem sieciowym oraz naładowanymi kondensatorami. Nie obchodź blokad, nie mostkuj bezpieczników i nie uruchamiaj otwartego telewizora bez procedury przewidzianej dla danego modelu.
Po wymianie wykonaj test wszystkich funkcji: start z przycisku i pilota, menu ekranowego, dźwięku, wejść, tunera, sieci, podświetlenia i stabilności pracy. Niektóre płyty główne wymagają aktualizacji oprogramowania, zapisania danych panelu albo konfiguracji w menu serwisowym. Nie zakładaj z góry, że każda płyta będzie działać po samym podłączeniu.
Jak dobrać właściwą płytę
Najważniejsze jest porównanie pełnego oznaczenia płyty, a nie tylko marki i przekątnej telewizora. Sprawdź:
- numer z naklejki lub nadruku na starej płycie, włącznie z rewizją i końcówką wersji;
- pełne oznaczenie modelu telewizora z tabliczki znamionowej;
- kod produktu lub numer seryjny, jeśli producent stosuje wariantowanie;
- wersję matrycy i panelu, gdy jest podana w dokumentacji lub menu serwisowym;
- typ oraz rozmieszczenie złączy, mocowania, wyjścia audio i moduły komunikacyjne;
- informację, czy płyta jest nowa, używana, naprawiana lub pochodzi z demontażu;
- konieczność programowania, przeniesienia pamięci albo konfiguracji po montażu.
Identyczne złącze, podobne zdjęcie lub ten sam rozmiar telewizora nie gwarantują zgodności. W obrębie jednego modelu handlowego mogą występować różne płyty zależne od regionu, tunera, panelu, wersji oprogramowania i wyposażenia.
Przed zamówieniem przygotuj pełne oznaczenie modelu telewizora oraz zdjęcia tabliczki znamionowej i obu stron starej płyty. Jeżeli urządzenie ma oznaczenie wariantu po ukośniku, końcówkę należy zachować. Dopiero na tej podstawie można porównać numer części i potwierdzić właściwy wariant.
FAQ
Czy brak obrazu oznacza uszkodzoną płytę główną?
Nie. Przy działającym dźwięku lub podświetleniu problem może dotyczyć T-CON-u, taśmy, zasilania panelu, matrycy albo toru obrazu. Najpierw sprawdź, czy widoczne jest menu ekranowe, czy ekran jest podświetlony oraz czy do odpowiednich modułów docierają napięcia zgodne z dokumentacją.
Czy można dobrać płytę tylko po modelu telewizora?
Nie zawsze. Pełny model może mieć kilka wariantów płyt. Porównaj oznaczenie z naklejki na module, pełny model z tabliczki znamionowej, wersję panelu i numery rewizji. Sam wygląd oraz liczba złączy nie wystarczą do potwierdzenia zgodności.
Czy płyta główna po wymianie wymaga programowania?
Zależy to od producenta, chassis i pochodzenia płyty. Niektóre moduły wymagają konfiguracji panelu, wgrania właściwego oprogramowania albo przeniesienia danych pamięci, a inne uruchamiają się bez dodatkowych czynności. Informację trzeba potwierdzić dla konkretnego numeru płyty i modelu telewizora.
Czy pomiar napięcia T-CON potwierdza sprawność tej płyty?
Nie. Potwierdza tylko obecność określonego napięcia w badanym punkcie. Nie rozstrzyga sprawności przetwornic, transmisji z płyty głównej, sterowników matrycy ani samego panelu. Interpretuj wynik razem z objawami i dokumentacją danego chassis.
Czy można wymienić płytę przy podłączonym telewizorze?
Nie. Przed odpinaniem płyt i taśm odłącz telewizor od sieci, odczekaj wymagany czas rozładowania zgodnie z procedurą serwisową i zabezpiecz elementy przed wyładowaniem elektrostatycznym. W zasilaczu mogą występować niebezpieczne napięcia także po wyjęciu wtyczki.
