Moduły sterujące do wypiekaczy do chleba
Moduł sterujący do wypiekacza do chleba zarządza pracą silnika, grzałki, czujnika temperatury, wyświetlacza i programów. Zanim go wymienisz, wyklucz przerwę w zasilaniu, uszkodzony bezpiecznik, czujnik, grzałkę oraz przewody. Dobieraj część po pełnym oznaczeniu urządzenia i numerze modułu, nie tylko po wyglądzie.
Za co odpowiada moduł sterujący w wypiekaczu
Moduł sterujący, nazywany także płytką sterowania lub płytą główną, interpretuje polecenia z panelu i realizuje zaprogramowaną sekwencję pracy. W zależności od konstrukcji steruje między innymi:
- silnikiem mieszadła lub napędem przekazywanym przez pasek;
- grzałką komory pieczenia;
- odczytem czujnika temperatury;
- sygnałami dźwiękowymi, wyświetlaczem i przyciskami;
- zabezpieczeniami termicznymi oraz przejściem urządzenia między etapami programu.

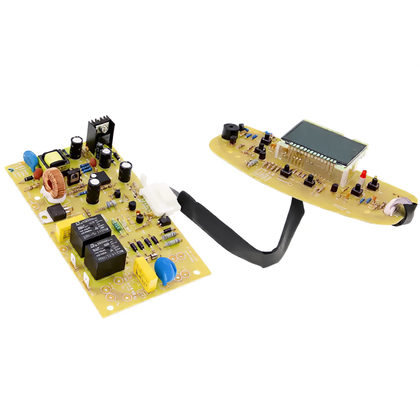

W części wypiekaczy układ zasilania i układ sterowania znajdują się na osobnych płytkach. Dlatego określenie „moduł sterujący” nie zawsze oznacza każdą płytkę elektroniczną znajdującą się wewnątrz obudowy. Przed zamówieniem ustal, czy potrzebujesz płyty głównej, panelu sterowania, płytki zasilającej czy kompletnego zespołu.
Objaw nie wskazuje jeszcze modułu
Brak reakcji, przerwanie programu albo nieprawidłowe pieczenie mogą być skutkiem awarii elektroniki, ale podobne objawy powodują również prostsze usterki. Wstępna diagnostyka powinna przebiegać od zasilania i połączeń do elementów wykonawczych.
| Objaw | Możliwe przyczyny | Co sprawdzić | Jak interpretować wynik |
| Wyświetlacz i kontrolki nie działają | przewód, wtyczka, bezpiecznik termiczny, płytka zasilająca, moduł sterujący | stan przewodu, połączenia, bezpiecznik i zasilanie zgodnie ze schematem modelu | Jeśli zasilanie dociera do układu, a niskie napięcie zasilające elektronikę jest nieprawidłowe, podejrzana jest sekcja zasilania. Prawidłowe zasilanie nie potwierdza jeszcze sprawności procesora ani sterowania wyjściami. |
| Przyciski nie reagują, ale urządzenie ma zasilanie | panel klawiszy, taśma lub złącze, wilgoć, moduł sterujący | odłączenie zasilania, oględziny złączy, ślady zalania i korozji, reakcję poszczególnych przycisków | Jeśli nie działa cały panel, sprawdź jego połączenie i zasilanie. Pojedynczy niedziałający przycisk może oznaczać uszkodzenie klawiatury, a nie całej płyty. |
| Program startuje, ale mieszadło nie pracuje | zablokowany napęd, pasek, silnik, kondensator, przewody, element wykonawczy na płytce | swobodę obrotu napędu po odłączeniu zasilania, pasek, luzy wałków, konektory i silnik | Jeżeli napęd jest mechanicznie zablokowany, wymiana modułu nie usunie przyczyny. Brak sterowania przy sprawnym silniku i prawidłowych przewodach kieruje diagnostykę do elektroniki. |
| Grzałka nie grzeje lub wypiekacz przegrzewa | grzałka, bezpiecznik termiczny, czujnik temperatury, przewody, przekaźnik lub triak, moduł | ciągłość obwodu grzałki i zabezpieczenia, stan przewodów, rezystancję czujnika według dokumentacji modelu | Prawidłowa rezystancja grzałki nie oznacza, że moduł podaje na nią napięcie. Nieprawidłowy odczyt czujnika może wywołać objawy podobne do awarii płyty. |
| Program zatrzymuje się albo pokazuje błąd temperatury | czujnik, jego przewody, złącze, przegrzana komora, moduł | ostygnięcie urządzenia, osadzenie czujnika, ciągłość przewodów i wartość czujnika w temperaturze odniesienia | Kod błędu zawęża obszar poszukiwań, ale nie jest automatycznym wskazaniem modułu. Znaczenie kodów trzeba potwierdzić dla konkretnej marki i modelu. |
Jak sprawdzić, czy podejrzany jest moduł
1. Zacznij od oględzin i zasilania
Odłącz wtyczkę przed otwarciem obudowy. Sprawdź przewód zasilający, odgiętkę, konektory, ślady nadpalenia, pęknięte luty, przebarwienia, luźne styki i ślady wilgoci. Wypiekacz pracuje w środowisku, w którym para i mąka mogą przedostawać się do wnętrza, dlatego zabrudzenie lub korozja złącza może powodować usterkę pozornie przypominającą awarię elektroniki.
Jeżeli urządzenie całkowicie nie reaguje, w pierwszej kolejności wyklucz przerwę w przewodzie, bezpiecznik oraz problem z płytką zasilającą. Bezpiecznik można sprawdzić omomierzem po odłączeniu go od obwodu lub przynajmniej po odłączeniu urządzenia od sieci. Otwarty obwód oznacza przerwę, ale nie wyjaśnia, dlaczego zabezpieczenie zadziałało. Nie zastępuj go drutem ani bezpiecznikiem o innym prądzie znamionowym.
2. Rozdziel usterkę panelu od usterki płyty
Jeżeli wyświetlacz działa, ale nie reaguje jeden przycisk, bardziej prawdopodobne jest uszkodzenie klawiatury, mikrostyku, folii lub połączenia panelu. Gdy nie reaguje cały panel, sprawdź złącze między panelem a płytą oraz obecność wilgoci. Dopiero gdy połączenie i panel są sprawne, można podejrzewać wejścia modułu sterującego.
Jeżeli po odłączeniu od sieci i ponownym podłączeniu urządzenie wraca do pracy tylko na krótko, nie traktuj tego jako potwierdzenia uszkodzenia modułu. Przyczyną może być błąd odczytu temperatury, przegrzanie, niestabilne zasilanie albo uszkodzenie elementu wykonawczego.
3. Sprawdź czujnik temperatury przed zakupem modułu
Czujnik temperatury jest zwykle umieszczony przy komorze pieczenia lub w jej pobliżu i przewodami połączony z elektroniką. Pomiar wykonuje się przy odłączonym urządzeniu, po wypięciu czujnika z układu, aby pozostałe elementy nie zafałszowały wyniku.
Wartość rezystancji zależy od zastosowanego termistora. W dokumentacjach różnych wypiekaczy spotyka się odmienne wartości, na przykład około 27 kΩ lub około 50 kΩ przy 25°C. Nie wolno przenosić jednej wartości na wszystkie urządzenia. Wynik należy porównać z dokumentacją konkretnego modelu i uwzględnić temperaturę podczas pomiaru.
- rezystancja nieskończona może wskazywać przerwę w czujniku lub przewodzie;
- wartość bliska zeru może wskazywać zwarcie czujnika lub przewodów;
- wartość odbiegająca od charakterystyki modelu może powodować błędną regulację temperatury;
- prawidłowy pomiar w temperaturze pokojowej nie wyklucza usterki pojawiającej się dopiero po nagrzaniu.
Pomiar rezystancji czujnika nie potwierdza sprawności modułu. Jeżeli czujnik ma właściwą charakterystykę, a przewody i złącza są sprawne, kolejnym etapem jest sprawdzenie obwodu wejściowego oraz sterowania grzałką zgodnie ze schematem serwisowym.
4. Sprawdź grzałkę i obwód napędu
Przy braku grzania zmierz rezystancję grzałki po odłączeniu jej przewodów, a wynik porównaj z dokumentacją urządzenia. Przerwa oznacza uszkodzenie elementu, natomiast prawidłowa rezystancja nie oznacza jeszcze, że grzałka otrzymuje zasilanie podczas programu. Podobnie należy skontrolować konektory i przewody, ponieważ luźne lub nadpalone połączenie może przerywać pracę pod obciążeniem.
Przy braku mieszania sprawdź, czy mieszadło i elementy napędu nie są zablokowane. W konstrukcjach z paskiem zobacz, czy pasek nie spadł, nie jest rozciągnięty i czy koła pasowe nie mają nadmiernego luzu. Jeżeli wałek lub koło pasowe porusza się na boki, sama wymiana paska albo modułu może nie rozwiązać problemu.
Pomiar napięcia na wyjściu modułu podczas pracy jest czynnością serwisową. Wymaga izolowanych sond, właściwego zakresu miernika, stabilnego ustawienia urządzenia i znajomości schematu. W wielu modelach występuje napięcie sieciowe, dlatego nie wykonuj takiego testu bez kwalifikacji i odpowiedniego wyposażenia. Nie zwieraj wyjść modułu i nie omijaj zabezpieczeń.
Kiedy moduł jest rzeczywiście podejrzany
Moduł sterujący staje się bardziej prawdopodobną przyczyną wtedy, gdy:
- urządzenie ma prawidłowe zasilanie, a wyświetlacz lub sterowanie nadal nie działa;
- panel, przewody i złącza nie mają przerw ani śladów korozji;
- czujnik ma wartość zgodną z dokumentacją, a jego przewody są drożne;
- grzałka, silnik i zabezpieczenia są sprawne, ale moduł nie steruje właściwym wyjściem;
- na płytce widoczne są nadpalone elementy, pęknięte luty, uszkodzone przekaźniki, triaki lub ślady przepięcia.
Nawet wtedy nie zawsze trzeba wymieniać kompletną płytę. W niektórych konstrukcjach możliwa jest naprawa elementowa, na przykład wymiana przekaźnika, triaka, kondensatora lub uszkodzonego złącza. Taka naprawa wymaga identyfikacji przyczyny uszkodzenia, kontroli obciążenia oraz sprawdzenia izolacji i zabezpieczeń. Wymiana samego elementu bez usunięcia zwarcia w grzałce, silniku lub przewodach może doprowadzić do ponownej awarii.
Dostęp do modułu i wymiana
Sposób otwarcia wypiekacza zależy od modelu. Płytka może znajdować się pod panelem górnym, frontem z przyciskami albo dolną częścią obudowy. W niektórych urządzeniach śruby są ukryte pod zaślepkami lub stopkami, a po ich odkręceniu obudowę dodatkowo trzymają zaczepy. Nie podważaj obudowy na siłę, ponieważ można uszkodzić zatrzaski, przewody lub izolację.
Przed rozpoczęciem:
- odłącz urządzenie od sieci i poczekaj, aż całkowicie ostygnie;
- wyjmij formę i mieszadło, aby nie uszkodziły się podczas odwracania obudowy;
- wykonaj zdjęcia ułożenia przewodów i złączy;
- oznacz wtyczki, jeżeli mają podobny kształt lub można je zamienić miejscami;
- sprawdź, czy w obudowie nie ma ostrych krawędzi, luźnych elementów i śladów przegrzania;
- odłącz złącza za obudowę wtyku, a nie za przewody.
Po wyjęciu modułu porównaj oznaczenia płytki, położenie gniazd, mocowania i rodzaj elementów. Nie przenoś automatycznie przewodów według koloru. Kolory i układ złączy mogą różnić się między seriami urządzeń.
Montaż wykonuje się w odwrotnej kolejności, ale przed zamknięciem obudowy trzeba sprawdzić, czy żaden przewód nie leży przy grzałce, ruchomym pasku ani ostrym elemencie. Wszystkie osłony, izolatory, uziemienie i zabezpieczenia muszą wrócić na swoje miejsce. Po naprawie uruchom krótki program zgodnie z instrukcją danego modelu i obserwuj, czy silnik, grzałka, odczyt temperatury oraz sygnały panelu działają w prawidłowej kolejności.
Opisane pomiary przy otwartej obudowie oraz testy pod napięciem wymagają odpowiednich kwalifikacji, doświadczenia i właściwych narzędzi. Nie są przeznaczone do wykonania przez osobę bez przygotowania.
Jak dobrać moduł sterujący do wypiekacza
Elektroniki nie dobiera się wyłącznie po kształcie, liczbie pinów ani podobnym zdjęciu. Moduł może różnić się oprogramowaniem, obsługiwanymi programami, wersją wyświetlacza, sposobem sterowania grzałką, silnikiem lub czujnikiem, a także układem zabezpieczeń.
Przy zamówieniu przygotuj:
- pełny model wypiekacza;
- oznaczenie wariantu lub wersji urządzenia;
- numer produktu, Product No., Product Code albo inne oznaczenie z tabliczki znamionowej;
- numer fabryczny lub seryjny, jeżeli producent wykorzystuje go do rozróżnienia wersji;
- oznaczenia nadrukowane na starej płytce;
- zdjęcie tabliczki znamionowej i obu stron modułu, jeśli jest to możliwe bezpiecznie.
Dla urządzeń Electrolux i AEG potrzebny może być pełny PNC / Prod.No.. W sprzętach Bosch i Siemens istotny jest pełny E-Nr z końcówką /xx, a w urządzeniach Whirlpool, Bauknecht, Indesit i Hotpoint często numer serwisowy, zwykle rozpoczynający się od 85. W przypadku innych marek zastosowanie mogą mieć Product No., Product Code, Art. No. lub końcowy wariant modelu. Sam skrócony model może nie identyfikować wersji technicznej.
Przed zakupem porównaj numer części z katalogiem zgodności, nie tylko opis handlowy. Jeżeli moduł był już wymieniany, sprawdź również oznaczenie z tabliczki urządzenia, ponieważ poprzednio zamontowana płytka nie musi być właściwym wzorcem. Nie zakładaj, że każdy moduł wymaga programowania ani że każdy będzie działał po prostym podłączeniu. Zależy to od marki, rodziny urządzeń i konstrukcji elektroniki.
Najczęstsze błędy przy diagnozie
- wymiana modułu tylko dlatego, że urządzenie nie grzeje, bez sprawdzenia grzałki, czujnika i bezpiecznika;
- pomiar czujnika podłączonego do płytki i traktowanie wyniku jako pewnego;
- stosowanie wartości rezystancji z innego modelu;
- zamiana podobnych wtyczek bez wykonania zdjęć przed demontażem;
- pomijanie przyczyny mechanicznej, gdy silnik jest przeciążony przez zablokowane mieszadło lub napęd;
- mostkowanie bezpiecznika termicznego albo innych zabezpieczeń;
- zakup płyty na podstawie samego zdjęcia i podobnego numeru części.
FAQ
Czy brak wyświetlacza oznacza uszkodzony moduł sterujący?
Nie. Najpierw sprawdź przewód, wtyczkę, bezpiecznik, połączenia oraz płytkę zasilającą. Dopiero prawidłowe zasilanie przy braku pracy elektroniki uzasadnia dalszą diagnostykę modułu sterującego.
Czy moduł można sprawdzić zwykłym miernikiem?
Miernik pozwala sprawdzić ciągłość przewodów, bezpieczniki, wybrane elementy po odłączeniu od obwodu oraz rezystancję czujnika. Nie potwierdza jednak pełnej sprawności procesora, przekaźnika lub triaka podczas pracy. Testy napięciowe wymagają schematu i kwalifikacji.
Czy czujnik temperatury ma zawsze taką samą rezystancję?
Nie. Wartość zależy od zastosowanego termistora i temperatury pomiaru. Dokumentacja Panasonic SD-206 podaje około 27 kΩ przy 25°C dla tego konkretnego modelu, ale tej wartości nie należy przenosić na inne wypiekacze.
Czy podobny moduł z innego wypiekacza będzie pasował?
Nie można tego potwierdzić na podstawie wyglądu ani samego złącza. Różnice mogą dotyczyć oprogramowania, obsługiwanych programów, czujnika, grzałki, silnika i zabezpieczeń. Potrzebne są pełne oznaczenia urządzenia oraz numer modułu.
Gdzie znajduje się moduł sterujący?
Zależnie od konstrukcji może być umieszczony pod panelem górnym, frontem sterowania albo dolną częścią obudowy. W niektórych modelach śruby są ukryte pod zaślepkami lub stopkami. Dokładna kolejność demontażu wymaga instrukcji serwisowej właściwej dla urządzenia.
Co przesłać do doboru modułu?
Przygotuj zdjęcie całej tabliczki znamionowej, pełne oznaczenie modelu, numer produktu lub wariantu oraz zdjęcia oznaczeń nadrukowanych na płytce. Takie dane są bardziej wiarygodne niż skrócona nazwa modelu lub podobieństwo fotografii części.
