Elementy obudowy
Elementy obudowy Electrolux obejmują między innymi wsporniki, listwy, osłony, ramy, pokrywy i części paneli piekarników, kuchni oraz płyt. Przy wyborze nie kieruj się wyłącznie wyglądem — sprawdź pełny 11-cyfrowy numer PNC, oznaczenie części, wymiary, stronę montażu i sposób mocowania.
Jakie części obejmuje kategoria elementów obudowy?
Elementy obudowy nie tworzą jednego podzespołu o identycznej funkcji. W tej grupie mogą znajdować się między innymi:

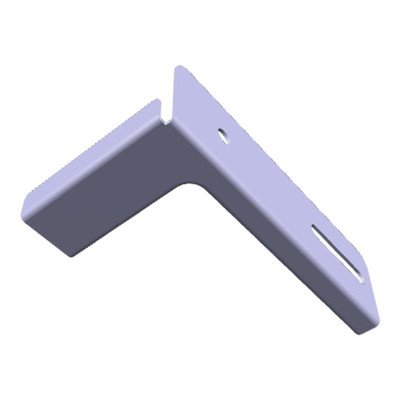

- wsporniki i ramy panelu sterowania;

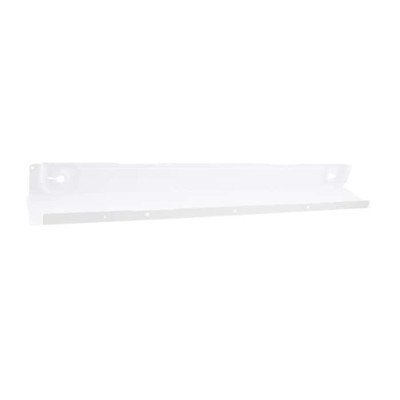

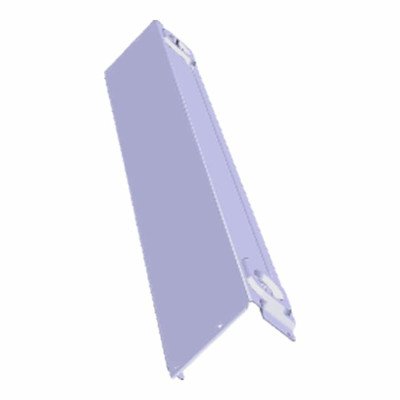

- listwy ozdobne, maskownice i elementy wykończeniowe;

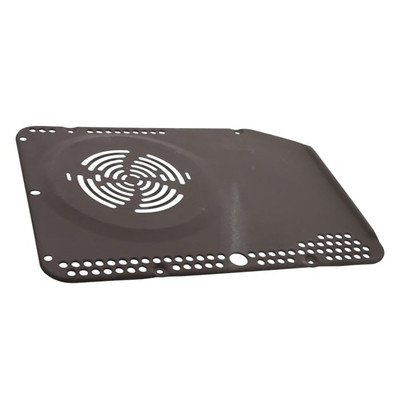

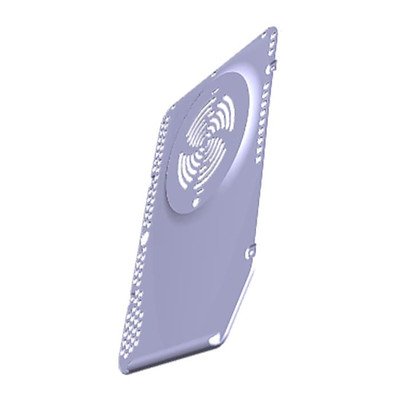

- osłony wentylatora, silnika, kanałów powietrznych i lampki;
- tylne, górne lub boczne pokrywy oraz panele konstrukcyjne;
- prowadnice, ruszty boczne i wsporniki wyposażenia komory;
- elementy mocujące szyby, drzwi lub przewody;
- uchwyty, zaślepki, klosze i drobne elementy obudowy.
Zakres zależy od konkretnego modelu oraz od sposobu sklasyfikowania części w katalogu producenta. Szyby, zawiasy, uszczelki, pokrętła i moduły sterujące mogą być prowadzone w osobnych kategoriach, dlatego przed zakupem warto ustalić, czy potrzebna jest sama osłona lub wspornik, czy kompletny zespół.
Objaw nie zawsze wskazuje jedną część
Uszkodzenie mechaniczne jest zwykle widoczne, ale jego przyczyna może leżeć w innym elemencie. Pomocne jest przejście od objawu do kontroli:
| Objaw | Możliwe przyczyny | Co sprawdzić | Interpretacja i następny krok |
| Panel, listwa lub osłona odstaje | Pęknięty wspornik, wyłamany zatrzask, brak śruby, odkształcenie blachy | Czy element ma pęknięcia, ślady wyrwania i komplet mocowań; czy sąsiednia blacha nie jest wygięta | Jeśli mocowanie jest całe, przyczyną może być poluzowanie. Jeśli pękł wspornik lub panel, wymienia się uszkodzony element, a nie dokręca go na siłę |
| Drzwi są nierówne albo ocierają o obudowę | Zawias, wspornik zawiasu, odkształcona rama drzwi lub korpus piekarnika | Porównaj szczeliny po obu stronach, sprawdź luzy i miejsce kontaktu podczas otwierania | Sama wymiana listwy nie usunie problemu, jeśli drzwi są przekoszone przez zawias lub odkształcenie konstrukcji |
| Wentylator hałasuje lub ociera | Osłona wentylatora, ciało obce, poluzowane mocowanie, zużyty silnik lub uszkodzone śmigło | Przy odłączonym urządzeniu sprawdź, czy osłona nie dotyka łopatek i czy elementy nie mają luzu | Jeżeli osłona jest stabilna, a hałas pozostaje, trzeba sprawdzić wentylator i jego napęd w odpowiedniej kategorii |
| Oświetlenie jest słabo widoczne albo klosz jest pęknięty | Uszkodzony klosz, zabrudzenie, żarówka, oprawka lub przewody | Obejrzyj klosz, sprawdź stan żarówki i oprawki po odłączeniu zasilania | Pęknięty klosz wymaga wymiany, ale brak światła nie potwierdza uszkodzenia samej osłony |
| Element rdzewieje lub odbarwia się | Wilgoć, pozostałości środków czyszczących, przegrzanie, uszkodzona powłoka | Ustal, czy korozja jest powierzchniowa, czy osłabiła perforację, krawędź albo punkt mocowania | Przy osłabieniu konstrukcji wymień część. Samo czyszczenie nie przywróci wytrzymałości elementu |
| Wyposażenie komory przesuwa się lub wypada | Uszkodzona prowadnica, ruszt boczny, wspornik albo niezgodny element | Sprawdź stronę lewą i prawą, punkty zaczepienia oraz sposób osadzenia rusztu | Nie zamieniaj części stronami bez potwierdzenia. Lewy i prawy element mogą mieć lustrzaną, ale nieidentyczną konstrukcję |
Oględziny przed zamówieniem
Najpierw odłącz urządzenie od zasilania i poczekaj, aż całkowicie ostygnie. W przypadku kuchni gazowej nie demontuj elementów mających wpływ na instalację gazową bez odpowiednich uprawnień.
Przy oględzinach zwróć uwagę na:
- Miejsce uszkodzenia — ustal, czy pękł panel, jego wspornik, zatrzask, śruba czy element korpusu.
- Sposób mocowania — sprawdź otwory, zaczepy, prowadnice, kołnierze, klipsy i ewentualne podkładki.
- Stronę montażu — części lewe i prawe często wyglądają podobnie, ale mają inne punkty mocowania.
- Kontakt z elementami gorącymi — osłona przy komorze, wentylatorze lub lampce musi mieć właściwy kształt i materiał.
- Ślady wtórnej usterki — okopcenie, stopione tworzywo, nadtopiona taśma, luźny przewód albo powtarzające się wibracje mogą wskazywać, że uszkodzenie obudowy jest skutkiem innej awarii.
W tej kategorii pomiar elektryczny zwykle nie jest podstawowym testem, ponieważ wiele części obudowy jest elementami mechanicznymi. Miernik może być potrzebny dopiero wtedy, gdy oględziny ujawnią uszkodzenie przewodu, oprawki, przełącznika lub innego podzespołu elektrycznego współpracującego z obudową. Dla takich elementów wartości należy odczytać z dokumentacji konkretnego modelu.
Dostęp do elementów obudowy
Sposób demontażu zależy od miejsca zamontowania części:
- Listwy i osłony zewnętrzne mogą być przykręcone, zatrzaśnięte albo wsunięte w prowadnice. Przed podważeniem sprawdź, czy nie ma ukrytych zaślepek lub śrub od strony wewnętrznej.
- Elementy drzwi często wymagają stabilnego podparcia drzwi, a czasem ich zdjęcia z zawiasów. Po wyjęciu szyby drzwi mogą zmienić ciężar i gwałtownie się zamknąć, dlatego nie pracuj bez zabezpieczenia i nie chwytaj za sam uchwyt.
- Osłony wentylatora i lampki mogą wymagać wyjęcia rusztów, zdjęcia tylnego panelu komory albo odłączenia osłony od elementów sąsiednich. Nie ciągnij za przewody.
- Wsporniki panelu sterowania mogą być połączone z pokrętłami, przewodami lub elektroniką. Przed odłączeniem oznacz położenie złączy i nie wyginaj taśm elastycznych.
- Prowadnice i ruszty boczne należy wyjmować zgodnie z konstrukcją komory, bez odginania blachy na siłę. Odkształcenie bocznego panelu może później powodować nierówne prowadzenie blach.
Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, doświadczenia i właściwych narzędzi. Prace przy instalacji gazowej, elementach pod napięciem oraz demontażu ciężkiej kuchni lub piekarnika przeznaczone są dla wykwalifikowanego instalatora albo serwisanta.
Wymiana i kontrola po montażu
Przed demontażem wykonaj zdjęcia połączeń i ułożenia elementu. Odkręcaj mocowania bez używania nadmiernej siły, aby nie wyrwać nitonakrętek, plastikowych zaczepów ani cienkich blach. Jeżeli część jest przyklejona taśmą wysokotemperaturową lub ma fabrycznie zamontowane prowadnice, nie zastępuj jej przypadkowym klejem albo zwykłą taśmą.
Po zamontowaniu nowego elementu:
- sprawdź, czy wszystkie zaczepy i śruby są osadzone;
- upewnij się, że panel nie napręża sąsiednich części;
- sprawdź swobodne otwieranie drzwi oraz prawidłowe przyleganie uszczelki;
- obróć ręcznie dostępne, odłączone od zasilania elementy wentylatora, aby wykluczyć ocieranie osłony;
- sprawdź, czy ruszty, prowadnice i blachy są stabilne;
- przed uruchomieniem zamontuj wszystkie osłony chroniące przed kontaktem z gorącymi lub elektrycznymi elementami.
Nie uruchamiaj urządzenia z pominiętą osłoną, luźnym przewodem, pękniętym szkłem ani trwałym mostkiem zabezpieczenia. Jeżeli po wymianie pojawi się zapach spalenizny, iskrzenie, nietypowe nagrzewanie lub ponowne ocieranie, przerwij test i ustal przyczynę zamiast wymieniać kolejne części na próbę.
Jak dobrać element obudowy Electrolux?
Najpewniejszą podstawą doboru jest pełny 11-cyfrowy numer PNC / Prod.No. z tabliczki znamionowej urządzenia. Sam skrócony model może obejmować kilka wersji konstrukcyjnych. Przy zgłoszeniu doboru przygotuj również:
- model urządzenia i pełny PNC;
- typ urządzenia: piekarnik do zabudowy, kuchnia wolnostojąca lub płyta;
- oznaczenie zdemontowanej części, jeśli jest czytelne;
- zdjęcia uszkodzonego elementu, mocowania i tabliczki znamionowej;
- wymiary, stronę montażu oraz liczbę i rozmieszczenie otworów;
- informację, czy część współpracuje z wentylatorem, oświetleniem, drzwiami lub panelem sterowania.
Wymiary i podobny wygląd nie wystarczają do potwierdzenia zgodności. Różnice kilku milimetrów, inny profil krawędzi, odmienne zatrzaski, kierunek montażu lub brak otworu pod przewód mogą uniemożliwić prawidłową instalację. Zamiennik traktuj jako zgodny dopiero wtedy, gdy jego zastosowanie obejmuje konkretny wariant urządzenia.
Po odczytaniu PNC można porównać część z katalogiem kompatybilności, schematem urządzenia oraz fotografiami mocowania. Jeśli oznaczenie jest nieczytelne, prześlij wyraźne zdjęcie tabliczki znamionowej i uszkodzonej części zamiast zamawiać element wyłącznie na podstawie nazwy handlowej piekarnika.
Konserwacja obudowy i części wykończeniowych
Czyść obudowę po ostygnięciu urządzenia, używając miękkiej ściereczki i środka dopuszczonego do danego materiału. Nie stosuj druciaków, ostrych skrobaków ani preparatów pozostawiających agresywne osady na powierzchniach metalowych i przy uszczelkach. Nie kieruj dużej ilości wody na panel sterowania, szczeliny wentylacyjne, oprawkę lampki ani złącza.
Nie opieraj ciężkich naczyń na otwartych drzwiach i nie trzaskaj nimi. Nagła zmiana temperatury, uderzenie w krawędź szyby albo praca z poluzowanym zawiasem może uszkodzić nie tylko szybę, lecz także ramę drzwi, listwy i wsporniki.
FAQ
Czy element obudowy można dobrać po samym modelu piekarnika?
Nie zawsze. W urządzeniach Electrolux ten sam model handlowy może występować w kilku wariantach. Do potwierdzenia zgodności potrzebny jest pełny numer PNC / Prod.No. oraz, w razie wątpliwości, zdjęcie mocowania i uszkodzonej części.
Czy pęknięty wspornik można skleić zamiast wymienić?
Zwykle nie jest to bezpieczna naprawa, jeśli wspornik przenosi obciążenie drzwi, panelu, szyby lub elementu znajdującego się przy wysokiej temperaturze. Klejenie może być doraźne tylko wtedy, gdy producent przewidział takie rozwiązanie i zastosowany materiał ma potwierdzone właściwości dla danego miejsca.
Czy wszystkie elementy obudowy wymagają demontażu całego piekarnika?
Nie. Listwy, ruszty boczne i część osłon można często wymienić po uzyskaniu dostępu od frontu lub z wnętrza komory. Elementy tylne, wsporniki panelu i części połączone z instalacją mogą jednak wymagać wysunięcia urządzenia albo zdjęcia większej osłony. Decyduje konstrukcja konkretnego modelu.
Czy pęknięta osłona wentylatora może powodować hałas?
Tak, jeśli ociera o łopatki albo wpada w rezonans. Hałas może jednak pochodzić również z silnika, śmigła, ciała obcego lub luźnego mocowania. Przed wymianą osłony sprawdź wszystkie elementy dostępne po odłączeniu urządzenia od zasilania.
Jak rozpoznać, czy potrzebuję elementu lewego czy prawego?
Stronę określaj tak, jak jest opisana w katalogu części lub instrukcji dla konkretnego urządzenia. Nie zakładaj, że część oglądana od frontu ma oznaczenie zgodne z perspektywą osoby stojącej za piekarnikiem. Pomocne są zdjęcia obu stron i rozmieszczenie otworów mocujących.
Czy sama identyczna liczba otworów oznacza zgodność części?
Nie. Liczy się również ich rozstaw, średnica, profil elementu, wysokość, sposób zatrzaskiwania, materiał i odległość od części gorących. Ostateczny dobór wykonaj po pełnym PNC oraz potwierdzeniu numeru części dla danego wariantu.
