Krzyżaki, napędy i pierścienie pod talerz do mikrofalówek AEG
Krzyżaki, sprzęgła, wałki i pierścienie z rolkami odpowiadają za podparcie oraz przeniesienie napędu na talerz mikrofalówki AEG. Jeśli talerz zacina się, chybocze, stuka albo pozostaje nieruchomy, najpierw sprawdź jego osadzenie i czystość prowadnicy. Właściwy element dobieraj według pełnego numeru PNC, ponieważ podobne mocowania mogą różnić się wymiarami, osią i kształtem zaczepów.
Jak działa napęd talerza w mikrofalówce AEG?

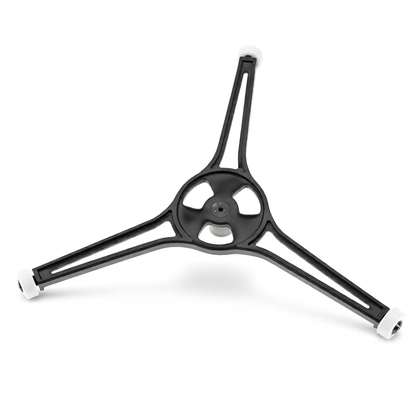

W modelach wyposażonych w klasyczny talerz obrotowy silnik znajdujący się pod komorą przekazuje ruch przez wałek lub sprzęgło, nazywane również łącznikiem, koniczynką albo krzyżakiem. Szklany talerz opiera się jednocześnie na pierścieniu z rolkami. Sprzęgło odpowiada za obrót, natomiast pierścień stabilizuje talerz i ogranicza tarcie.
Uszkodzenie jednego elementu może wpływać na pozostałe. Zablokowane rolki zwiększają opór, wyrobione zaczepy sprzęgła zaczynają przeskakiwać, a niewłaściwie dobrany talerz może ocierać o ściany komory. Nie każda kuchenka lub funkcja urządzenia wykorzystuje jednak talerz obrotowy, dlatego sposób działania należy sprawdzić w instrukcji konkretnego modelu.
Talerz nie obraca się, zacina lub hałasuje – co sprawdzić?
Najpierw wyłącz urządzenie, odłącz je od zasilania i poczekaj, aż wnętrze ostygnie. Wyjęcie talerza, pierścienia i łatwo zdejmowanego sprzęgła nie wymaga otwierania zewnętrznej obudowy mikrofalówki.
| Objaw | Możliwe przyczyny | Sprawdzenie i interpretacja |
| Talerz nie rusza | Nieprawidłowe osadzenie, blokujące naczynie, zabrudzone rolki, pęknięte sprzęgło lub uszkodzony silnik | Usuń naczynie i resztki z dna komory, a następnie prawidłowo osadź wszystkie elementy. Jeśli mechanizm nadal nie działa, obejrzyj zaczepy sprzęgła i pierścień. |
| Talerz zatrzymuje się pod obciążeniem | Wyrobione gniazdo sprzęgła, pęknięty łącznik, zablokowane rolki albo osłabiony napęd | Sprawdź, czy pusty talerz obraca się lekko ręką. Jeżeli sprzęgło przeskakuje w gnieździe talerza, zwykle problem ma charakter mechaniczny. Sam obrót bez obciążenia nie potwierdza sprawności silnika. |
| Talerz chybocze się | Krzywy lub niepasujący pierścień, brak rolki, nieprawidłowe ułożenie albo uszkodzony spód talerza | Połóż pierścień płasko i sprawdź kompletność rolek. Obejrzyj centralne gniazdo szklanego talerza pod kątem wyszczerbień. |
| Słychać stukanie lub rytmiczne przeskakiwanie | Starte wypustki sprzęgła, uszkodzona rolka, zabrudzenia na torze pierścienia lub niewłaściwy rozmiar części | Obróć ręcznie złożony mechanizm. Hałas pojawiający się zawsze w tym samym położeniu pomaga znaleźć uszkodzoną rolkę, wypustkę albo nierówność. |
| Talerz ociera o komorę | Nieodpowiednia średnica talerza lub pierścienia, przesunięta prowadnica albo zbyt duże naczynie | Sprawdź luz wokół talerza na całym obwodzie. Nie należy szlifować części ani podkładać przypadkowych elementów w celu zmiany ich wysokości. |
Brak obrotu nie oznacza automatycznie uszkodzenia mocowania. Talerz może zostać zatrzymany przez naczynie wystające poza jego krawędź, fragment żywności pod rolką albo funkcję wyłączenia obrotu, jeżeli przewidziano ją w danym modelu. Gdy jednocześnie nie działa podgrzewanie, wentylator lub oświetlenie, usterka może dotyczyć zasilania, sterowania bądź obwodu zabezpieczeń, a nie samego krzyżaka.
Jak skontrolować krzyżak, sprzęgło i pierścień?
- Wyjmij szklany talerz, unosząc go bez przechylania i uderzania o krawędź komory.
- Wyjmij pierścień z rolkami. Sprawdź pęknięcia obręczy, kompletność kółek, ich kształt oraz swobodę obrotu.
- Oczyść dno komory i tor, po którym poruszają się rolki. Zaschnięta żywność może powodować większy opór i stukanie mimo braku pęknięć.
- Obejrzyj sprzęgło napędu. Istotne są pęknięcia wokół otworu osi, starte wypustki pod talerz, odkształcenia od temperatury oraz wyrobione gniazdo.
- Skontroluj centralne zaczepy na spodzie talerza. Nowy łącznik nie usunie problemu, jeśli to szklane gniazdo jest wyszczerbione lub nie pasuje do zastosowanego sprzęgła.
- Złóż mechanizm i obróć talerz ręcznie. Powinien pozostać stabilny, a rolki powinny poruszać się po przewidzianym torze bez zakleszczania.
Miernik nie jest potrzebny do oceny pękniętego pierścienia lub startego sprzęgła. Pomiar elektryczny ma sens dopiero wtedy, gdy mechanizm jest prawidłowo złożony, porusza się bez nadmiernego oporu, a talerz nadal nie obraca się podczas programu.
Kiedy podejrzewać silnik talerza zamiast mocowania?
Silnik lub jego zasilanie warto brać pod uwagę, gdy sprzęgło, pierścień i talerz są całe, prawidłowo dopasowane oraz nic nie blokuje ruchu. Po odłączeniu przewodów od wymontowanego silnika technik może sprawdzić ciągłość jego uzwojenia. Przerwa wskazuje na uszkodzenie elektryczne, ale wynik skończonej rezystancji nie potwierdza sprawności przekładni, momentu obrotowego ani pracy pod obciążeniem.
Nie istnieje jedna prawidłowa rezystancja dla wszystkich silników talerza. Różnią się one napięciem zasilania, mocą, prędkością, kierunkiem pracy, konstrukcją osi i przełożeniem. Pomiar napięcia podczas pracy wymaga otwarcia urządzenia i jest przeznaczony wyłącznie dla wykwalifikowanego serwisanta.
Opisane czynności wewnątrz obudowy wymagają odpowiednich kwalifikacji, doświadczenia i właściwych narzędzi. Nie są przeznaczone do wykonania przez osobę bez przygotowania. Mikrofalówka zawiera obwód wysokiego napięcia, a kondensator może zachować niebezpieczny ładunek również po odłączeniu urządzenia. Nie wolno uruchamiać kuchenki ze zdjętą obudową ani sprawdzać silnika przez prowizoryczne podłączenie do sieci.
Jeżeli diagnoza wskazuje na elektryczny zespół napędowy, przejdź do kategorii silników talerza i napędów do mikrofalówek AEG.
Wymiana pierścienia lub sprzęgła talerza
Pierścień z rolkami jest zwykle elementem swobodnie ułożonym na dnie komory. Po wyjęciu talerza można go podnieść, oczyścić miejsce prowadzenia i położyć nową część w tej samej orientacji. Pierścień musi leżeć płasko, a wszystkie rolki powinny stykać się z właściwym torem.
W wielu konstrukcjach sprzęgło można zdjąć od strony komory po uniesieniu go z osi. Nie należy jednak podważać go na siłę. W części modeli łącznik jest zablokowany konstrukcją osi albo jego demontaż wymaga dostępu do silnika od spodu. Jeżeli sprzęgło nie wysuwa się przy niewielkiej sile, dalszą procedurę trzeba ustalić na podstawie dokumentacji konkretnego urządzenia.
Nowe sprzęgło powinno wejść na oś bez rozwiercania i bez klejenia. Po montażu ustaw talerz tak, aby jego centralne gniazdo rzeczywiście zazębiło się z wypustkami łącznika. Pozorne osadzenie może powodować obrót bez obciążenia, a następnie przeskakiwanie po włożeniu naczynia.
Po złożeniu sprawdź ręcznie płynność ruchu. Test działania wykonaj dopiero w kompletnym urządzeniu, ze szklanym talerzem i naczyniem z wodą odpowiednim do mikrofalówki. Nie uruchamiaj pustej kuchenki, o ile instrukcja konkretnego modelu wyraźnie nie dopuszcza takiej próby.
Jak dobrać mocowanie talerza do mikrofalówki AEG?
Nie dobieraj krzyżaka ani pierścienia wyłącznie po zdjęciu. Części o podobnym wyglądzie mogą różnić się:
- średnicą pierścienia i rozstawem rolek,
- liczbą, średnicą oraz wysokością kółek,
- całkowitą wysokością sprzęgła,
- kształtem i wymiarem otworu na oś silnika,
- liczbą oraz profilem wypustek pod talerz,
- wysokością położenia talerza nad dnem komory,
- wersją wykonania urządzenia.
W urządzeniach AEG podstawą doboru jest pełny numer PNC / Prod.No. z tabliczki znamionowej. Sam model może obejmować kilka wariantów wykorzystujących inne sprzęgła, pierścienie lub talerze. Przepisz wszystkie cyfry PNC wraz z oznaczeniem wariantu albo wykonaj czytelne zdjęcie całej tabliczki. Jeśli wymieniasz również szkło, sprawdź kategorię talerzy do mikrofalówek AEG.
Jak ograniczyć zużycie mechanizmu obrotowego?
Regularnie usuwaj okruchy i zaschnięte resztki spod pierścienia. Rolki oraz talerz można myć zgodnie z instrukcją urządzenia, ale przed ponownym montażem elementy powinny być czyste i suche. Nie obracaj ciężkiego naczynia na siłę, gdy mechanizm jest zablokowany, ponieważ można wyłamać zaczepy sprzęgła lub uszkodzić gniazdo w szkle.
Po każdym wyjęciu talerza sprawdź jego prawidłowe osadzenie. Naczynie nie powinno wystawać poza obrys talerza ani zahaczać o ściany. Jeżeli mechanizm zaczyna cyklicznie stukać, warto od razu znaleźć źródło oporu zamiast czekać, aż zużyta rolka uszkodzi kolejne elementy.
FAQ – krzyżaki i pierścienie talerza AEG
Dlaczego talerz obraca się bez naczynia, ale zatrzymuje pod obciążeniem?
Możliwe jest zużycie wypustek sprzęgła, wyrobienie gniazda w talerzu, zablokowanie rolek albo osłabienie silnika. Najpierw wyklucz zabrudzenia i uszkodzenia mechaniczne. Sam obrót pustego sprzęgła nie potwierdza, że napęd ma odpowiedni moment.
Czy pęknięte sprzęgło można skleić?
Klejenie zwykle nie zapewnia właściwego ustawienia, wytrzymałości i odporności na temperaturę. Nadmiar kleju może również utrudnić późniejszy demontaż z osi. Pęknięty lub wyrobiony łącznik należy zastąpić zgodną katalogowo częścią.
Czy można używać mikrofalówki, gdy talerz się nie obraca?
Brak obrotu może pogorszyć równomierność ogrzewania, a blokada mechaniczna może dodatkowo obciążać napęd. Najpierw sprawdź instrukcję modelu, ponieważ niektóre urządzenia mają funkcję zatrzymania talerza. Przy nieplanowanym braku obrotu usuń przyczynę przed dalszym użytkowaniem.
Czy każdy pierścień o tej samej średnicy będzie pasował?
Nie. Znaczenie mają również rozstaw, liczba i wysokość rolek oraz tor prowadzenia w komorze. Niewłaściwy pierścień może powodować chybotanie, ocieranie albo ustawienie talerza zbyt wysoko względem sprzęgła.
Gdzie znaleźć numer potrzebny do doboru części AEG?
Szukaj tabliczki znamionowej urządzenia i odczytaj pełny PNC / Prod.No. Położenie etykiety zależy od konstrukcji mikrofalówki; może być widoczna po otwarciu drzwi lub znajdować się na obudowie. Do weryfikacji najlepiej wykorzystać czytelne zdjęcie całej tabliczki.
