Silniki talerza, silniki wentylatora i napędy do mikrofalówek AEG
Silniki i napędy do mikrofalówek AEG odpowiadają między innymi za obrót talerza, ruch mieszalnika oraz chłodzenie podzespołów. Nieruchomy talerz, hałas lub przegrzewanie nie zawsze oznaczają awarię silnika — przyczyną może być również sprzęgło, wirnik albo zasilanie. Część dobieraj według pełnego PNC urządzenia, a następnie porównaj napięcie, mocowanie, wał i złącze.
Jaki silnik pracuje w mikrofalówce AEG?
W zależności od konstrukcji mikrofalówka AEG może mieć kilka napędów o różnych zadaniach:
- silnik talerza obrotowego porusza sprzęgłem znajdującym się pod szklanym talerzem;
- silnik wentylatora chłodzącego wymusza przepływ powietrza wokół magnetronu i pozostałych podzespołów;
- silnik mieszalnika mikrofal napędza element rozpraszający energię mikrofalową w modelach wykorzystujących takie rozwiązanie;
- zespół wentylatora z silnikiem może obejmować również wirnik, obudowę lub kanał powietrzny.
Elementy te nie są zamienne. Nawet dwa podobne silniki mogą różnić się napięciem zasilania, kierunkiem i prędkością obrotową, kształtem wału, położeniem uchwytów oraz sposobem podłączenia.
Objawy i możliwe przyczyny
| Objaw | Co może być przyczyną | Co sprawdzić najpierw | Jak rozumieć wynik |
| Talerz nie obraca się, ale urządzenie grzeje | Źle ułożony talerz, zablokowany pierścień, pęknięte sprzęgło, silnik talerza lub brak jego zasilania | Osadzenie talerza, czystość bieżni, rolki i stan sprzęgła | Uszkodzone sprzęgło lub prowadzenie trzeba usunąć z listy podejrzeń przed zakupem silnika |
| Talerz rusza skokowo albo zatrzymuje się pod ciężarem naczynia | Opór rolek, wyrobione sprzęgło, uszkodzona przekładnia albo utrata momentu obrotowego silnika | Obrót rolek, ślady pęknięć i dopasowanie wału do sprzęgła | Ciągłość uzwojenia nie wyklucza uszkodzenia przekładni ani zbyt małego momentu pod obciążeniem |
| Z okolicy dna słychać zgrzytanie lub regularne stukanie | Sprzęgło, pierścień z rolkami, przekładnia silnika lub naczynie zahaczające o komorę | Próba ręcznego obrotu czystego pierścienia i oględziny sprzęgła po odłączeniu urządzenia | Hałas nie przesądza o awarii elektrycznej silnika |
| Mikrofalówka pracuje głośniej, przegrzewa się albo wyłącza po pewnym czasie | Zablokowany wirnik, zabrudzony kanał powietrzny, zużyte łożyskowanie, uszkodzony silnik wentylatora lub problem w obwodzie zasilania | Drożność wlotów, stan wirnika i możliwość swobodnego obrotu przy wyłączonym zasilaniu | Swobodny ruch wirnika nie potwierdza jeszcze prawidłowej pracy silnika pod napięciem |
| Wentylator nie rusza, lecz silnik buczy | Zablokowany lub ocierający wirnik, uszkodzenie mechaniczne silnika albo nieprawidłowe zasilanie | Czy wirnik nie dotyka osłony i nie ma luzu powodującego przekoszenie | Nie należy pozostawiać urządzenia uruchomionego w takim stanie, ponieważ silnik może się przegrzać |
Jeżeli talerz się nie obraca, warto również sprawdzić instrukcję konkretnego modelu. Niektóre urządzenia mają funkcję wyłączenia obrotu talerza lub odmienne zasady działania w wybranych programach.
Jak sprawdzić napęd talerza bez otwierania obudowy?
Po odłączeniu mikrofalówki od sieci wyjmij naczynie, talerz i pierścień z rolkami. Usuń zaschnięte zabrudzenia z bieżni, sprawdź, czy rolki obracają się bez zacięć, a następnie obejrzyj sprzęgło osadzone na osi silnika. Pęknięcie, wyrobione gniazdo albo nadtopienie sprzęgła może powodować brak obrotu mimo działającego silnika.
Nie obracaj sprzęgła na siłę. Duży opór może wynikać z przekładni silnika, a wymuszone przekręcanie może ją dodatkowo uszkodzić. Jeśli potrzebujesz sprzęgła, pierścienia lub krzyżaka, przejdź do kategorii mocowań talerza do mikrofalówek AEG.
Krótka obserwacja urządzenia z prawidłowo ułożonym, pustym talerzem pozwala potwierdzić sam brak obrotu, ale mikrofalówki nie wolno uruchamiać bez obciążenia pochłaniającego energię. Należy zastosować naczynie z wodą odpowiednie do używania w mikrofalówce. Nie zatrzymuj talerza ręką podczas pracy.
Pomiar silnika talerza lub wentylatora
Pomiar rezystancji wykonuje się przy urządzeniu odłączonym od sieci oraz po odpięciu przewodów badanego silnika. Miernik podłącza się do jego zacisków, aby sprawdzić ciągłość uzwojenia. Wynik wskazujący przerwę może potwierdzić uszkodzenie uzwojenia, ale nie istnieje jedna prawidłowa rezystancja dla wszystkich silników stosowanych w mikrofalówkach AEG. Wartość zależy między innymi od typu silnika i jego napięcia znamionowego.
Skończona rezystancja nie potwierdza pełnej sprawności. Taki pomiar nie ocenia momentu obrotowego, stanu przekładni, zacierania po rozgrzaniu ani zachowania pod obciążeniem. Silnik może więc mieć ciągłość, a mimo to jedynie drgać, pracować nierówno lub zatrzymywać się po ustawieniu naczynia na talerzu.
Sprawdzenie napięcia dochodzącego do silnika pozwala rozróżnić awarię samego napędu od problemu z przewodami, złączami, mikrowyłącznikami drzwi lub sterowaniem. Jest to jednak pomiar podczas pracy urządzenia i przy zdjętej osłonie.
Pomiarów pod napięciem oraz prac wewnątrz obudowy mikrofalówki nie powinna wykonywać osoba bez przygotowania. W urządzeniu znajduje się obwód wysokiego napięcia, a kondensator może zachować niebezpieczny ładunek także po wyjęciu wtyczki. Czynności serwisowe wymagają kwalifikacji, właściwych narzędzi i procedury przewidzianej dla danego modelu.
Jeżeli silnik ma ciągłość, mechanizm obraca się swobodnie, ale na zaciskach nie pojawia się wymagane zasilanie, dalszej kontroli wymaga obwód doprowadzający napięcie. Odpowiednie części znajdują się między innymi w kategorii podzespołów elektrycznych mikrofalówek AEG. Brak napięcia nie jest sam w sobie dowodem uszkodzenia modułu sterującego — trzeba wcześniej sprawdzić przewody, złącza i warunki, w których sterownik powinien załączyć napęd.

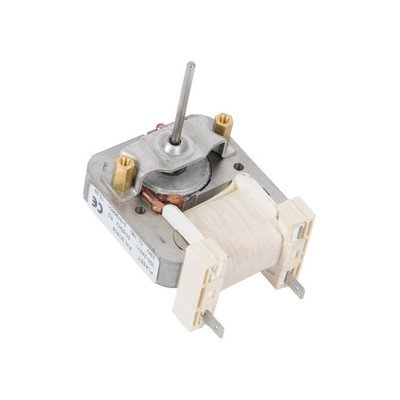

Wentylator chłodzący a silnik talerza
Wentylator chłodzący należy diagnozować oddzielnie od napędu talerza. Jego awaria może powodować wzrost temperatury, nietypowy hałas, zapach przegrzanych elementów albo przerywanie pracy po rozgrzaniu. Podobne objawy mogą jednak wynikać z niedrożnych otworów wentylacyjnych, ocierania wirnika, zanieczyszczenia kanału powietrznego lub problemu z zabezpieczeniem termicznym.
Po odłączeniu zasilania można skontrolować dostępne z zewnątrz wloty i wyloty powietrza. Oględziny samego wirnika zwykle wymagają zdjęcia obudowy, dlatego należą do prac serwisowych. Jeżeli uszkodzony jest nie tylko silnik, lecz także wirnik lub kompletna dmuchawa, pomocna będzie kategoria wentylatorów chłodzących do mikrofalówek AEG.
Dostęp i wymiana silnika
Silnik talerza bywa zamontowany pod dnem komory, bezpośrednio pod sprzęgłem. W części modeli dostęp prowadzi przez dolną pokrywę serwisową, natomiast inne konstrukcje — zwłaszcza urządzenia do zabudowy — wymagają wysunięcia mikrofalówki z mebla i zdjęcia elementów obudowy. Nie należy zakładać, że sposób pokazany dla jednego modelu będzie właściwy dla innego.
Typowa kolejność prac serwisowych obejmuje:
- identyfikację urządzenia i sprawdzenie dokumentacji właściwej dla PNC;
- odłączenie zasilania oraz zabezpieczenie urządzenia przed przypadkowym włączeniem;
- wyjęcie talerza, pierścienia i sprzęgła, jeśli wymaga tego konstrukcja;
- uzyskanie dostępu do silnika od strony przewidzianej przez producenta;
- oznaczenie połączeń, odpięcie złącza i odkręcenie mocowania;
- porównanie nowego elementu ze starym przed montażem;
- prawidłowe osadzenie wału w sprzęgle i ponowne złożenie wszystkich osłon;
- kontrolę działania, hałasu, kierunku ruchu oraz stabilności talerza.
Silnik wentylatora znajduje się zwykle głębiej, w pobliżu kanału chłodzącego. Jego wymiana może wymagać demontażu wirnika, osłon i przewodów powietrznych. Nie wolno zginać łopatek ani montować wirnika tak, aby ocierał o obudowę. Urządzenia nie należy testować ze zdjętą osłoną zewnętrzną poza kontrolowanym stanowiskiem serwisowym.
Po ingerencji w obudowę, drzwi lub elementy ekranujące technik powinien wykonać kontrole bezpieczeństwa określone w dokumentacji serwisowej, w tym sprawdzić poprawność działania zabezpieczeń drzwi. Sam fakt, że urządzenie grzeje i nie wydaje nietypowych dźwięków, nie zastępuje takich kontroli.
Jak dobrać silnik lub napęd do mikrofalówki AEG?
Podstawą doboru jest pełny PNC / Prod.No. z tabliczki znamionowej, a nie wyłącznie nazwa modelu. W urządzeniach AEG ten sam model handlowy może występować w kilku wersjach produkcyjnych wykorzystujących odmienne części.
Przed zamówieniem porównaj zgodność katalogową oraz cechy mające znaczenie montażowe i elektryczne:
- napięcie i częstotliwość podane na silniku;
- funkcję elementu: talerz, wentylator, mieszalnik lub kompletny zespół;
- kształt, wysokość i orientację wału;
- kierunek oraz prędkość obrotową, jeśli są określone dla części;
- rozstaw i układ mocowań;
- rodzaj, liczbę oraz położenie zacisków;
- obecność wirnika, sprzęgła, uchwytu lub przewodów w zestawie.
Nie należy dobierać części tylko dlatego, że ma podobną obudowę albo pasującą wtyczkę. Podłączenie silnika przystosowanego do innego napięcia może spowodować jego uszkodzenie lub nieprawidłową pracę. Odczytaj pełny PNC, zachowując wszystkie cyfry, i porównaj numer części z katalogiem dla konkretnego wariantu urządzenia. Jeśli oznaczenie jest nieczytelne, przygotuj wyraźne zdjęcie całej tabliczki znamionowej.
FAQ – silniki i napędy mikrofalówek AEG
Czy nieruchomy talerz oznacza uszkodzony silnik?
Nie. Najpierw sprawdź ułożenie talerza, pierścień z rolkami, czystość bieżni i plastikowe sprzęgło. Przyczyną może być również brak zasilania silnika albo ustawienie programu, w którym obrót został wyłączony.
Czy silnik jest sprawny, jeśli miernik pokazuje ciągłość?
Nie musi być. Ciągłość uzwojenia wyklucza przerwę, ale nie potwierdza sprawności przekładni, odpowiedniego momentu obrotowego ani prawidłowej pracy po rozgrzaniu i pod obciążeniem.
Dlaczego talerz obraca się bez naczynia, lecz zatrzymuje pod obciążeniem?
Możliwy jest nadmierny opór pierścienia, wyrobione sprzęgło, uszkodzenie przekładni albo osłabienie silnika. Trzeba kolejno wykluczyć opory mechaniczne i poślizg połączenia wału ze sprzęgłem.
Czy można zamienić silnik 21 V na silnik 230 V o takim samym kształcie?
Nie. Napięcie silnika musi odpowiadać układowi zasilania konkretnego urządzenia. Podobny wygląd, wał lub złącze nie potwierdzają zgodności.
Jakie dane są potrzebne do dobrania części AEG?
Potrzebny jest pełny PNC, nazywany również Prod.No., odczytany z tabliczki znamionowej mikrofalówki. Model może pomóc w wyszukiwaniu, ale nie zawsze wskazuje konkretny wariant techniczny.
