Podzespoły elektryczne mikrofalówek AEG
Podzespoły elektryczne do mikrofalówek AEG odpowiadają za zasilanie, wytwarzanie mikrofal, zabezpieczenia, napęd talerza, wentylację i sterowanie. Brak grzania, przepalanie bezpiecznika lub niedziałający silnik nie wskazują jednak automatycznie jednej części. Przed zakupem ustal uszkodzony obwód i odczytaj pełny numer PNC/Prod.No. z tabliczki znamionowej.
Jakie podzespoły elektryczne pracują w mikrofalówce AEG?
W tej grupie znajdują się między innymi bezpieczniki, diody i kondensatory wysokiego napięcia, magnetrony, transformatory, mikrowyłączniki drzwi, silniki talerza i wentylatora, czujniki temperatury, oprawki oświetlenia, wiązki oraz elementy sterowania. W kuchenkach kombinowanych występują również obwody grilla i termoobiegu.
Podobny objaw może być skutkiem usterek w różnych częściach urządzenia. Mikrofalówka, która uruchamia wentylator i obraca talerz, ale nie podgrzewa potrawy, może mieć problem w torze wysokiego napięcia, układzie blokady drzwi albo sterowaniu. Sam działający wyświetlacz nie potwierdza sprawności obwodu grzania mikrofalowego.
Diagnostyka według objawu
| Objaw | Co może być przyczyną | Co pozwala zawęzić diagnozę |
| Urządzenie jest całkowicie nieaktywne | zasilanie zewnętrzne, przewód, bezpiecznik sieciowy, filtr przeciwzakłóceniowy, zabezpieczenie termiczne, moduł | sprawdzenie gniazda innym odbiornikiem, oględziny przewodu oraz pomiar ciągłości bezpieczników i zabezpieczeń po odłączeniu ich od obwodu |
| Wyświetlacz działa, lecz program nie startuje | mechanizm zamka, mikrowyłącznik drzwi, źle ustawiony uchwyt przełączników, panel lub moduł | kontrola rygli i uchwytu oraz sprawdzenie, czy styki każdego przełącznika zmieniają stan po naciśnięciu jego dźwigni |
| Talerz, lampa i wentylator działają, ale potrawa pozostaje zimna | bezpiecznik HV, dioda HV, kondensator, transformator, magnetron, przekaźnik lub połączenia | diagnostyka całego toru zasilania magnetronu; działające napędy nie przesądzają, że do obwodu HV dociera właściwe zasilanie |
| Bezpiecznik przepala się przy otwieraniu, zamykaniu lub uruchamianiu | błędna sekwencja blokad drzwi, zespawany przełącznik, uszkodzony uchwyt albo zwarcie w innym obwodzie | istotny jest dokładny moment zadziałania zabezpieczenia; przełączniki trzeba badać wraz z mechanizmem, a nie tylko oglądać po wyjęciu |
| Bezpiecznik przepala się dopiero po włączeniu mikrofal, często z głośnym buczeniem | zwarcie w diodzie, kondensatorze, transformatorze lub magnetronie | objaw kieruje diagnostykę do toru HV, ale nie wskazuje samodzielnie konkretnej części |
| Talerz nie obraca się | zablokowany pierścień, uszkodzone sprzęgło, silnik, przewody lub sterowanie | najpierw usuń zabrudzenia i sprawdź napęd mechaniczny; dopiero potem badaj silnik i jego obwód |
| Wentylator hałasuje albo nie chłodzi | ciało obce, ocierający wirnik, zużyty silnik, uszkodzona wiązka lub brak sterowania | po odłączeniu urządzenia sprawdza się swobodę ruchu wirnika, mocowanie i drożność kanałów powietrza |
| Nie działa grill lub termoobieg | grzałka, zabezpieczenie termiczne, przekaźnik, czujnik lub przewody | sprawdź, czy problem występuje wyłącznie w danym trybie; obwód mikrofal i obwód grzałki są diagnozowane oddzielnie |
Bezpieczeństwo podczas pomiarów
Wnętrze mikrofalówki zawiera obwód wysokiego napięcia oraz kondensator, który może zachować niebezpieczny ładunek po wyjęciu wtyczki. Zdjęcie obudowy, rozładowanie kondensatora, diagnostyka toru HV, regulacja blokad drzwi i pomiary pod napięciem są czynnościami dla wykwalifikowanego serwisanta.
Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, doświadczenia, procedury właściwej dla modelu i właściwych przyrządów. Nie są przeznaczone do wykonania przez osobę bez przygotowania. Nie wolno uruchamiać urządzenia z otwartymi drzwiami, mostkować przełączników bezpieczeństwa ani wykonywać prób z niezabezpieczonymi przewodami.
Pomiary rezystancji i ciągłości wykonuje się przy odłączonym zasilaniu, po bezpiecznym rozładowaniu obwodu HV i po odizolowaniu badanego elementu od pozostałej instalacji. Odłączenie przynajmniej jednego przewodu zapobiega uzyskaniu pozornego przejścia przez równoległą drogę na schemacie. Przed rozpinaniem złączy należy udokumentować ich położenie.
Co mówi pomiar, a czego nie potwierdza?
Bezpiecznik i zabezpieczenie termiczne
Sprawny bezpiecznik powinien zachowywać ciągłość. Przerwa potwierdza jego zadziałanie, ale nie wyjaśnia przyczyny. Przed założeniem nowego elementu trzeba ustalić, czy zabezpieczenie zadziałało wskutek zwarcia, przegrzania, błędnej pracy blokad czy awarii toru HV. Nie wolno zastępować go wariantem o innym prądzie, napięciu, charakterystyce czasowej albo zdolności wyłączania.
Mikrowyłączniki drzwi
Każdy przełącznik należy odłączyć od instalacji i sprawdzić pomiędzy zaciskiem wspólnym a stykiem NO lub NC zgodnie ze schematem danego urządzenia. Stan powinien zmieniać się zdecydowanie po wciśnięciu dźwigni. Pomiar samego przełącznika nie wyklucza jednak pęknięcia uchwytu, zużycia rygla ani niewłaściwej kolejności przełączania po zamknięciu drzwi.
Elementów blokady nie dobiera się tylko według liczby konektorów. Liczą się funkcja w układzie, konfiguracja styków, obciążalność, położenie dźwigni i sposób mocowania. Odpowiednie warianty znajdują się w kategorii mikrowyłączników i przełączników do mikrofalówek AEG.
Kondensator i dioda wysokiego napięcia
Kondensator bada się poza obwodem: mierzy się pojemność i sprawdza brak zwarcia między zaciskami oraz między zaciskiem a obudową. Wynik pojemności należy porównać z oznaczeniem elementu i tolerancją producenta. Sam brak zwarcia nie potwierdza zachowania kondensatora przy napięciu roboczym.

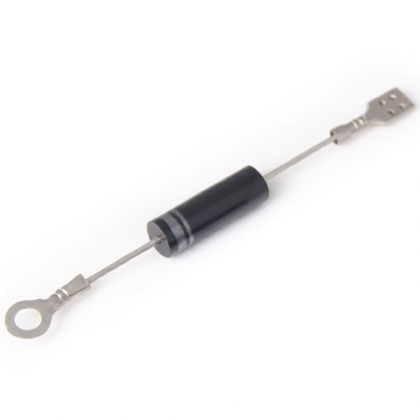

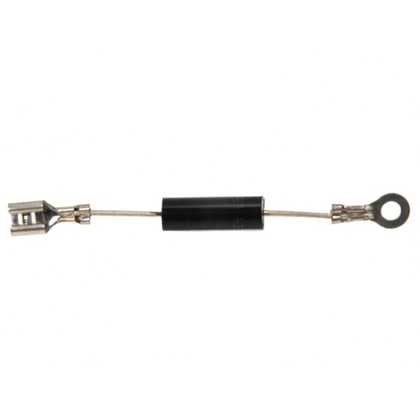

Dioda HV ma wyższy spadek napięcia niż zwykła dioda, dlatego standardowa funkcja testu diody w multimetrze może pokazać brak przewodzenia w obu kierunkach mimo sprawnego elementu. Właściwa metoda wymaga odpowiedniego źródła pomiarowego i jest przeznaczona dla technika. Elementy tego obwodu można porównać w kategorii bezpieczników HV i diod do mikrofalówek AEG.
Magnetron
Podstawowy pomiar pozwala sprawdzić ciągłość włókna pomiędzy dwoma zaciskami oraz brak przewodzenia z każdego zacisku do metalowej obudowy. Przejście do obudowy wskazuje na uszkodzenie. Prawidłowy wynik nie dowodzi jednak, że magnetron zachowuje emisję, próżnię i izolację w rzeczywistych warunkach pracy.
Przed uznaniem magnetronu za uszkodzony trzeba sprawdzić jego złącza, ślady przegrzania, stan anteny oraz pozostałe elementy toru HV. Zwęglona osłona falowodu może powodować iskrzenie, lecz jej wymiana nie naprawi wypalonej anteny magnetronu. Magnetrony i odpowiadające im transformatory mają osobną kategorię: magnetrony i transformatory do mikrofalówek AEG.
Silnik talerza i wentylatora
Brak obrotów talerza nie musi oznaczać spalonego silnika. Wyjmij talerz, umyj pierścień z rolkami i sprawdź, czy sprzęgło nie jest pęknięte lub wyrobione. Jeżeli mechanika jest drożna, technik może skontrolować uzwojenie, przewody i sterowanie. Rezystancja silników zależy od ich konstrukcji i napięcia znamionowego, dlatego nie należy stosować jednej wartości dla wszystkich modeli.
W wentylatorze najpierw sprawdza się, czy wirnik nie ociera o kanał powietrzny i czy obraca się swobodnie. Otwarty obwód uzwojenia wskazuje na przerwę, ale prawidłowa rezystancja nie wyklucza zatarcia łożysk ani usterki ujawniającej się po rozgrzaniu. Części napędowe są zebrane w kategorii silników i napędów do mikrofalówek AEG.
Moduł, panel i połączenia
Przed zakupem modułu sprawdza się złącza, przewody, ślady wilgoci, przegrzane konektory i luty przy elementach mocy. Nadpalony przekaźnik może nie podawać zasilania na transformator lub grzałkę, ale podobny efekt dają blokady drzwi i przerwa w wiązce. Widoczny ślad uszkodzenia pomaga zlokalizować problem, lecz nie wyjaśnia, czy moduł był przyczyną, czy skutkiem zwarcia w odbiorniku.
Elektronika może występować jako część zaprogramowana, niezaprogramowana lub przypisana do konkretnej wersji wykonania. Przed zamówieniem sprawdź opis wariantu w kategorii programatorów i elektroniki do mikrofalówek AEG.
Dostęp do części i wymiana
W urządzeniach wolnostojących większość elementów jest dostępna po zdjęciu zewnętrznej pokrywy. Mikrofalówkę do zabudowy trzeba wcześniej bezpiecznie wysunąć zgodnie z instrukcją montażu; maskownice i punkty mocowania różnią się między seriami. Położenie kondensatora, transformatora, wentylatora i modułu również zależy od konstrukcji.
Przed demontażem technik powinien:
- odłączyć urządzenie od instalacji i zastosować procedurę zabezpieczenia właściwą dla mikrofalówki;
- udokumentować złącza i przebieg przewodów;
- sprawdzić, czy nie ma nadpalonych konektorów, uszkodzonej izolacji i śladów łuku elektrycznego;
- odłączać przewody za konektor, bez ciągnięcia za żyłę;
- zamontować osłony, prowadnice powietrza i przewody w pierwotnym położeniu.
Po naprawie blokad, drzwi, magnetronu lub falowodu nie wystarcza test podgrzania kubka wody. Serwisant powinien sprawdzić sekwencję zabezpieczeń, prawidłowe domknięcie drzwi oraz wykonać pomiar szczelności mikrofalowej odpowiednim miernikiem przed oddaniem urządzenia do użytkowania.
Jak dobrać właściwy podzespół do mikrofalówki AEG?
Podstawą doboru jest pełny PNC/Prod.No., a nie sama nazwa modelu. Numer znajduje się na tabliczce znamionowej; jej położenie zależy od konstrukcji, dlatego warto sprawdzić ramę widoczną po otwarciu drzwi, wnętrze obrzeża lub miejsce wskazane w instrukcji urządzenia.
Przy porównywaniu części uwzględnij:
- numer katalogowy i oznaczenia starego podzespołu;
- funkcję elementu w schemacie, zwłaszcza w przypadku przełączników i bezpieczników;
- napięcie, moc, pojemność, charakterystykę albo temperaturę zadziałania — zależnie od części;
- konfigurację styków, rodzaj złączy i obciążalność;
- wymiary, rozstaw mocowań, kształt wałka i kierunek montażu;
- wersję elektroniki oraz ewentualne wymaganie konfiguracji potwierdzone dla konkretnego numeru części.
Identyczny wygląd obudowy lub zgodne złącze nie potwierdzają kompatybilności. Przed zamówieniem odczytaj pełny PNC/Prod.No., zachowując wszystkie cyfry, i porównaj go z listą urządzeń przypisaną do części. Jeżeli oznaczenie jest nieczytelne, wykonaj zdjęcie całej tabliczki oraz nadruków starego elementu.
FAQ – podzespoły elektryczne mikrofalówek AEG
Czy brak grzania oznacza uszkodzony magnetron?
Nie. Taki sam objaw mogą powodować bezpiecznik HV, dioda, kondensator, transformator, blokada drzwi, przekaźnik, wiązka albo brak zasilania toru wysokiego napięcia. Magnetron należy podejrzewać dopiero po sprawdzeniu współpracujących obwodów.
Dlaczego nowy bezpiecznik od razu się przepala?
Bezpiecznik zwykle reaguje na inną usterkę. Jeżeli przepala się przy operowaniu drzwiami, trzeba sprawdzić blokady i ich uchwyt. Jeżeli dzieje się to dopiero po uruchomieniu mikrofal, podejrzenie przesuwa się w stronę obwodu HV. Nie należy zakładać bezpiecznika o większym prądzie.
Czy diodę wysokiego napięcia można sprawdzić zwykłym testem diody?
Nie zawsze. Napięcie pomiarowe typowego multimetru może być zbyt niskie, więc wskazanie braku przewodzenia w obu kierunkach nie przesądza o uszkodzeniu. Potrzebna jest metoda odpowiednia dla diody HV.
Czy prawidłowa rezystancja magnetronu potwierdza jego sprawność?
Nie. Pomiar wykrywa przerwę włókna lub zwarcie do obudowy, ale może nie ujawnić utraty emisji, uszkodzenia próżni ani przebicia występującego dopiero pod wysokim napięciem.
Czy po wymianie mikrowyłącznika wystarczy uruchomić mikrofalówkę?
Nie. Trzeba potwierdzić prawidłową kolejność działania blokad i stan mechanizmu drzwi. Po ingerencji w układ drzwiowy serwisant powinien również wykonać kontrolę szczelności mikrofalowej.
Jakie dane są potrzebne do doboru części AEG?
Należy podać pełny numer PNC/Prod.No. z tabliczki znamionowej. Pomocne są także model, zdjęcie tabliczki, numer starej części oraz fotografie złączy i mocowania.
