Elektrozawory, zawory wlotowe i węże AquaStop do zmywarek AEG
Elektrozawory, zawory wlotowe i węże AquaStop do zmywarek AEG odpowiadają za otwieranie oraz odcinanie dopływu wody. Ich usterkę można podejrzewać, gdy urządzenie nie napełnia się albo pobiera czystą wodę podczas postoju, ale podobne objawy powodują też niedrożne sitko, niskie ciśnienie i zabezpieczenie przeciwzalaniowe. Właściwy wariant dobieraj według pełnego PNC z tabliczki znamionowej.
Zawór wlotowy i AquaStop w zmywarce AEG

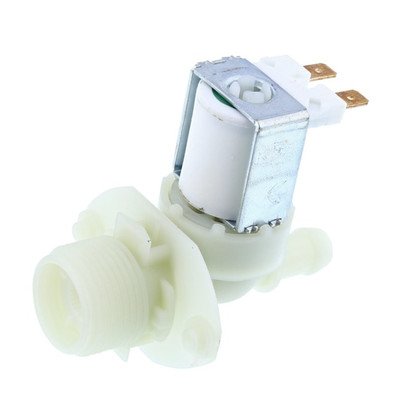

Zmywarka może pobierać wodę przez elektrozawór zamontowany przy wejściu węża do urządzenia albo przez zawór stanowiący część kompletnego węża AquaStop lub Aqua-Control. Po otrzymaniu sygnału z modułu cewka uruchamia mechanizm zaworu, a woda przepływa dalej do płaszcza wodnego, przepływomierza lub innej części układu napełniania.
Nie każdy wąż z dużą obudową przy zaworze ściennym działa identycznie. W zależności od konstrukcji może zawierać elektrozawór sterowany elektrycznie, przewód ochronny, element odcinający dopływ po wykryciu nieszczelności albo połączenie kilku zabezpieczeń. Dlatego nie należy zastępować fabrycznego zestawu zwykłym wężem tylko dlatego, że pasuje do gwintu.
Czy przyczyną jest rzeczywiście elektrozawór?
Zmywarka nie pobiera wody
Brak napełniania nie oznacza automatycznie uszkodzonego zaworu. Diagnostykę warto prowadzić w następującej kolejności:
- Sprawdź instalację wodną. Zawór ścienny powinien być całkowicie otwarty, a wąż nie może być zagięty ani przygnieciony podczas wsuwania zmywarki w zabudowę.
- Oceń wydajność dopływu. Po zakręceniu zaworu i bezpiecznym odłączeniu węża można skierować wodę do naczynia. W materiałach AEG jako kontrolę podano możliwość napełnienia 10-litrowego naczynia w minutę lub 5-litrowego w 30 sekund. Słabszy przepływ wskazuje najpierw na instalację, zawór ścienny lub zanieczyszczone przyłącze, a nie na część w zmywarce.
- Skontroluj sitko wlotowe. Osad z instalacji i kamień mogą ograniczać przepływ mimo sprawnej cewki. Przed odłączeniem węża zamknij wodę. Sitka nie przebijaj ostrym narzędziem i nie uruchamiaj urządzenia bez filtra, jeśli producent przewidział go w przyłączu.
- Obserwuj początek programu. Krótka praca pompy odpływowej przed napełnianiem jest normalna. Jeśli pompa pracuje bez przerwy, zmywarka może reagować na wodę w dolnej tacy i celowo nie otwierać zaworu.
- Sprawdź odpływ i montaż węża spustowego. Nieprawidłowa wysokość lub sposób podłączenia może powodować samoczynne opróżnianie zmywarki. Urządzenie pobiera wtedy wodę, ale nie osiąga wymaganego poziomu.
Kod i10 lub i11, pojedynczy sygnał albo jedno mignięcie w odpowiednich modelach AEG wskazują na problem z poborem wody. Kod opisuje skutek, a nie konkretną część: przyczyną może być zamknięty zawór, słabe ciśnienie, niedrożne sitko, zagięty wąż, problem z odpływem, zawór wlotowy, układ kontroli poziomu albo sterowanie.
Jeżeli potrzebne są elementy odpowiedzialne za kontrolę poziomu, przejdź do kategorii hydrostatów i czujników poziomu wody do zmywarek AEG. Niedrożność lub błędny sygnał tego układu może zatrzymać napełnianie mimo sprawnego elektrozaworu.
Pompa odpływowa pracuje cały czas i zmywarka nie napełnia się
Taki objaw, zwłaszcza z kodem i30, trzema sygnałami lub trzema mignięciami, kieruje diagnostykę w stronę zabezpieczenia przeciwzalaniowego. Woda zgromadzona w dolnej tacy może podnieść pływak, uruchomić mikroprzełącznik i wymusić ciągłe wypompowywanie. Elektrozawór pozostaje wówczas zamknięty zgodnie z poleceniem sterownika.
Nie należy wymieniać AquaStopu tylko dlatego, że zmywarka nie pobiera wody przy aktywnym i30. Najpierw trzeba znaleźć źródło cieczy w podstawie: nieszczelne połączenie węża, pompę, uszczelnienie misy, element płaszcza wodnego, przepełnienie lub wyciek przy drzwiach. Samo osuszenie tacy może chwilowo usunąć alarm, ale nie potwierdza usunięcia nieszczelności.
Przy podejrzeniu wycieku zamknij dopływ wody i odłącz zasilanie. Kontrola podstawy zmywarki wymaga wysunięcia urządzenia z zabudowy i dostępu zgodnego z instrukcją danego modelu. Nie przechylaj zmywarki tylko po to, aby wylać wodę na podłogę lub elementy elektryczne.
Zmywarka napełnia się, gdy jest wyłączona
Najpierw ustal, jaka woda pojawia się w komorze:
- Czysta woda napływająca powoli przy otwartym zaworze ściennym może wskazywać na mechanicznie nieszczelny elektrozawór. Jeżeli napływ ustaje po zakręceniu dopływu, podejrzenie zaworu lub zespołu AquaStop staje się mocniejsze.
- Brudna woda o zapachu kanalizacji częściej wraca przez wąż odpływowy z syfonu. Trzeba wtedy sprawdzić drożność odpływu oraz wysokość i sposób poprowadzenia węża.
- Woda wpływająca tylko po podłączeniu zasilania wymaga rozróżnienia między zaworem zablokowanym mechanicznie a nieprawidłowym sterowaniem. Sam zakup nowego elektrozaworu może nie rozwiązać problemu.
Jeżeli zmywarka pobiera czystą wodę podczas postoju, natychmiast zakręć zawór ścienny i nie pozostawiaj urządzenia bez nadzoru. Nieszczelność zaworu może doprowadzić do przepełnienia, uruchomienia zabezpieczenia i30 albo zalania.
Jak sprawdzić cewkę elektrozaworu?
Pomiar rezystancji wykonuje się przy urządzeniu odłączonym od zasilania, zamkniętym dopływie wody i odpiętym złączu elektrycznym zaworu. Miernik należy ustawić na odpowiedni zakres pomiaru oporu i przyłożyć sondy do zacisków cewki.
- Przerwa w obwodzie, sygnalizowana wynikiem poza zakresem lub OL, zwykle oznacza przerwane uzwojenie i kwalifikuje zawór do wymiany.
- Bardzo mała rezystancja w porównaniu z dokumentacją konkretnej części może wskazywać na zwarcie uzwojenia.
- Stabilny, skończony wynik potwierdza jedynie ciągłość cewki. Nie dowodzi, że zawór otwiera się pod ciśnieniem, ma prawidłowy przepływ ani szczelnie zamyka dopływ po odłączeniu sterowania.
Nie istnieje jedna prawidłowa rezystancja dla wszystkich elektrozaworów i węży AquaStop AEG. Wartość zależy od wykonania oraz napięcia znamionowego cewki, dlatego wynik należy porównać z dokumentacją konkretnego podzespołu albo ze sprawnym zaworem o tym samym numerze części.
Dalsza kontrola może obejmować sprawdzenie, czy w fazie pobierania wody na złączu pojawia się właściwe napięcie sterujące. Jest to pomiar przy napięciu sieciowym, a wynik zależy od programu, stanu blokad, czujników i sposobu sterowania modułu. Opisane czynności serwisowe wymagają kwalifikacji, doświadczenia, odpowiednich przyrządów oraz zabezpieczenia przed porażeniem. Nie są przeznaczone dla osoby bez przygotowania.
Brak napięcia nie potwierdza awarii modułu. Sterownik może celowo nie zasilać zaworu z powodu aktywnego zabezpieczenia przeciwzalaniowego, sygnału niewłaściwego poziomu, problemu z drzwiami, instalacją odpływową albo wcześniejszego błędu programu. Dopiero wykluczenie tych warunków uzasadnia kontrolę wiązki i modułu sterującego zmywarki AEG.
Nie podawaj napięcia sieciowego bezpośrednio na wymontowany zawór w warunkach domowych. Taki test grozi porażeniem, niekontrolowanym wypływem wody i uszkodzeniem cewki o innym napięciu znamionowym.
Dostęp i wymiana zaworu lub węża AquaStop
Wąż AquaStop ma zespół zaworu przy przyłączu instalacji wodnej, natomiast przewód elektryczny może prowadzić do wnętrza zmywarki. Zwykły zawór wlotowy znajduje się zazwyczaj w dolnej części urządzenia, w pobliżu miejsca wejścia węża. Dostęp może wymagać zdjęcia cokołu, dolnej osłony albo ściany bocznej. W niektórych konstrukcjach trzeba wysunąć zmywarkę z zabudowy.
Ogólna kolejność prac jest następująca:
- Odłącz zasilanie, zakręć zawór wody i zabezpiecz podłogę przed wodą pozostałą w wężu.
- Zrób zdjęcie prowadzenia przewodów oraz węży. Nie ciągnij za przewody podczas wypinania kostki.
- Odłącz przyłącze wodne i opróżnij wąż do naczynia.
- Uzyskaj dostęp do wewnętrznego mocowania, złącza elektrycznego i przewodów wodnych zgodnie z konstrukcją modelu.
- Sprawdź stan obejm, uszczelek oraz króćców współpracujących z zaworem. Pęknięty króciec lub zdeformowana uszczelka mogą być rzeczywistym źródłem wycieku.
- Zamontuj część bez skręcania węża i bez naprężania przewodów. Nie stosuj przypadkowego uszczelniacza na połączeniu, które fabrycznie wykorzystuje uszczelkę płaską lub O-ring.
- Przed uruchomieniem programu powoli otwórz wodę i skontroluj wszystkie rozłączane połączenia. Następnie przeprowadź próbę poboru oraz odpompowania, obserwując również podstawę urządzenia.
Kompletne węże dopływowe, AquaStop i przewody wewnętrzne do zmywarek AEG mogą różnić się długością, konstrukcją zabezpieczenia, sposobem prowadzenia przewodu i złączem elektrycznym. Nie przedłużaj przewodu AquaStop przypadkowym wężem ani nie usuwaj jego obudowy ochronnej.
Jak dobrać elektrozawór do zmywarki AEG?
Podstawą doboru jest pełny PNC / Prod.No. z tabliczki znamionowej. AEG stosuje 11-cyfrowy numer produktu, który identyfikuje wariant urządzenia dokładniej niż sama nazwa modelu. Tabliczki należy szukać po otwarciu drzwi, na ich krawędzi lub ramie komory; dokładne miejsce zależy od konstrukcji.
Przy porównywaniu części znaczenie mogą mieć:
- katalogowy numer zaworu lub kompletnego węża,
- napięcie i wykonanie cewki,
- liczba sekcji oraz sposób sterowania,
- przepływ właściwy dla układu napełniania,
- kąt i średnica króćców,
- rodzaj mocowania i uszczelek,
- kształt złącza elektrycznego oraz rozmieszczenie styków,
- długość węża AquaStop i sposób prowadzenia przewodu,
- zgodność z konkretną wersją PNC.
Takie samo złącze, podobna obudowa lub pasujący gwint nie potwierdzają zgodności. Zawory mogą różnić się przepływem, charakterystyką cewki i przeznaczeniem, mimo że z zewnątrz wyglądają identycznie. Przed zakupem odczytaj pełny PNC bez pomijania końcowych cyfr i porównaj część z katalogiem dla tej wersji zmywarki. W razie wątpliwości przygotuj również zdjęcie tabliczki, starego zaworu, złącza i króćców.
Pozostałe podzespoły urządzenia można znaleźć w kategorii części do zmywarek AEG.
FAQ – elektrozawory i AquaStop do zmywarek AEG
Czy błąd i10 oznacza konieczność wymiany elektrozaworu?
Nie. i10 lub i11 wskazują na problem z poborem wody, ale przyczyną może być również zamknięty zawór ścienny, niskie ciśnienie, zagięty wąż, zabrudzone sitko, nieprawidłowy odpływ, układ kontroli poziomu albo sterowanie. Elektrozawór należy wymieniać po diagnostyce, nie na podstawie samego kodu.
Dlaczego zmywarka buczy, ale nie pobiera wody?
Buczeć może cewka zaworu, pompa odpływowa albo inny element. Jeżeli zawór otrzymuje właściwe sterowanie, a woda nie przepływa mimo drożnego dopływu i sitka, możliwe jest mechaniczne zablokowanie zaworu. Ciągła praca pompy kieruje natomiast uwagę na wodę w podstawie i zabezpieczenie i30.
Czy prawidłowa rezystancja oznacza, że zawór jest sprawny?
Nie. Pomiar potwierdza przede wszystkim stan elektryczny uzwojenia. Zawór z ciągłą cewką może być zakamieniony, zablokowany, mieć ograniczony przepływ albo przepuszczać wodę po zamknięciu.
Czy można wymienić sam zawór w wężu AquaStop?
Tylko wtedy, gdy dla konkretnego numeru części producent przewidział oddzielny element naprawczy. W wielu wykonaniach zawór, przewód ochronny i wąż tworzą zespół, który wymienia się w całości. Rozcinanie obudowy lub zastępowanie zestawu zwykłym wężem może usunąć zabezpieczenie przeciwzalaniowe.
Co oznacza woda w zmywarce po jej wyłączeniu?
Czysta woda napływająca z instalacji może oznaczać nieszczelny zawór wlotowy. Brudna woda wskazuje raczej na cofanie z odpływu. Do czasu rozpoznania przyczyny zamknij zawór dopływowy, ponieważ dalsze napełnianie grozi zalaniem.
Czy elektrozawór można dobrać tylko po modelu zmywarki?
Nie należy na tym poprzestawać. W obrębie jednego modelu mogą występować różne warianty techniczne. Do doboru potrzebny jest pełny 11-cyfrowy PNC / Prod.No. z tabliczki znamionowej oraz potwierdzenie zgodności katalogowej części.
