22100 - ^PS-2/034W panel sterujący model'99
Części do panelu sterującego Amica PS-2/034W, kod 22100, obejmują między innymi regulatory energii, pokrętła, lampki, złącza i elementy mocujące. Gdy pole nie grzeje, pracuje tylko z pełną mocą albo pokrętło obraca się luźno, najpierw ustal uszkodzony podzespół. Przy doborze wykorzystaj model, kod wyrobu i 14-cyfrowy numer fabryczny urządzenia.
Co obejmuje panel Amica PS-2/034W 22100?
W tym przypadku określenie panel sterujący oznacza zespół części obsługujących płytę ceramiczną, a nie wyłącznie jedną płytkę elektroniczną. W jego obrębie mogą znajdować się regulatory lub dawkowniki energii, pokrętła, kontrolki, przewody ze złączami, elementy frontu oraz mocowania.
Regulator energii umieszczony za pokrętłem okresowo załącza i rozłącza zasilanie pola grzejnego. Niższa nastawa oznacza krótszy czas załączenia w kolejnych cyklach, a nie zasilanie grzałki stale obniżonym napięciem. Wersja jednoobwodowa obsługuje pojedynczy obwód pola, natomiast dwuobwodowa pozwala sterować polem z dodatkową strefą grzejną.
Objawy i możliwe przyczyny
| Objaw | Możliwe przyczyny | Co pozwala je rozróżnić |
| Jedno pole w ogóle nie grzeje | uszkodzony regulator, przerwany obwód pola, wypalone złącze, poluzowany przewód lub pęknięte pokrętło | sprawdź, czy trzpień regulatora rzeczywiście obraca się z pokrętłem, obejrzyj konektory i zmierz ciągłość odłączonego pola |
| Pole grzeje tylko z pełną mocą albo nie reaguje na niższe nastawy | sklejone styki lub niesprawny mechanizm regulatora, niewłaściwe podłączenie albo niezgodny zamiennik | obserwacja cyklu grzania wskazuje na problem ze sterowaniem, ale przed wymianą trzeba potwierdzić zgodność przewodów i regulatora |
| W polu dwuobwodowym działa tylko jedna strefa | przerwa w dodatkowym obwodzie pola, uszkodzony regulator dwuobwodowy, złącze lub przewód | osobny pomiar obu obwodów pola pozwala wykryć przerwę; sprawne obwody kierują diagnostykę w stronę regulatora i okablowania |
| Kontrolka nie świeci, ale pola działają | uszkodzona lampka, przewód albo pomocniczy styk regulatora | sama sprawność grzania nie potwierdza sprawności obwodu kontrolki |
| Pokrętło obraca się luźno, spada lub nie ustawia mocy | pęknięte gniazdo pokrętła, zużyta sprężyna lub mocowanie, uszkodzony trzpień regulatora | po zdjęciu pokrętła można oddzielnie ocenić jego gniazdo i opór mechanizmu regulatora |
| Czuć zapach przegrzanej izolacji lub widać przebarwienia panelu | luźny konektor, przegrzany regulator, nadpalona listwa albo przewód | konieczne są oględziny połączeń; wymiana samej maskownicy nie usuwa przyczyny nagrzewania |
Jeżeli nie działa kilka pól lub cały panel, przed zakupem kilku regulatorów trzeba sprawdzić wspólne zasilanie, listwę przyłączeniową oraz połączenia ochronne. Awaria jednego dawkownika zwykle dotyczy obsługiwanego przez niego pola, natomiast brak działania większej części urządzenia może mieć wspólną przyczynę.
Jak sprawdzić regulator i pole grzejne?
Oględziny bez zasilania
Odłącz obwód urządzenia w rozdzielnicy, zabezpiecz go przed przypadkowym załączeniem i potwierdź brak napięcia odpowiednim przyrządem. Samo ustawienie pokręteł na „0” nie odłącza przewodów zasilających panel.
Po uzyskaniu dostępu zwróć uwagę na:
- nadtopione obudowy regulatorów i listew;
- luźne, utlenione lub przebarwione konektory;
- przewody ze stwardniałą albo pękniętą izolacją;
- ślady łuku elektrycznego przy zaciskach;
- pęknięcia pokrętła, sprężyny i mocowania frontu.
Nadpalony konektor trzeba ocenić razem z przewodem i zaciskiem regulatora. Założenie nowej wsuwki na przegrzany, luźny zacisk może spowodować ponowne grzanie połączenia.
Pomiar ciągłości pola
Pomiar wykonuje się przy odłączonym zasilaniu, po odpięciu co najmniej jednego przewodu badanego obwodu. Miernik ustaw na pomiar rezystancji i przyłóż sondy do zacisków konkretnej sekcji pola.
- Brak ciągłości lub wskazanie obwodu otwartego przemawia za przerwą w badanej sekcji pola albo jego ograniczniku temperatury, jeśli jest włączony szeregowo.
- Skończona rezystancja potwierdza jedynie, że obwód nie jest przerwany. Nie dowodzi prawidłowej izolacji, mocy ani pracy po rozgrzaniu.
- W polu dwuobwodowym każdą sekcję należy identyfikować i mierzyć osobno według schematu urządzenia. Pomiar przypadkowych zacisków może objąć oba obwody połączone wspólnym punktem i prowadzić do błędnego wniosku.
Nie ma jednej prawidłowej wartości rezystancji dla wszystkich pól pasujących do tej grupy. Wynik zależy od mocy i konstrukcji konkretnego elementu.
Kontrola regulatora energii
Przy odłączonych przewodach można sprawdzić ciągłość odpowiednich par styków w pozycji „0” oraz po ustawieniu regulatora na pracę. Punkty pomiarowe trzeba ustalić ze schematu albo oznaczeń właściwego regulatora — rozmieszczenie zacisków nie jest uniwersalne.
Styki toru mocy powinny być rozwarte po wyłączeniu i zamykać się w przewidzianych pozycjach. Taki test może wykryć trwałą przerwę lub styki zwarte również w pozycji „0”, ale nie potwierdza prawidłowego cyklu regulatora pod obciążeniem. Mechanizm może przechodzić prosty test ciągłości, a mimo to niewłaściwie dawkować energię po nagrzaniu.
Pomiary napięcia na wejściu i wyjściu regulatora wykonuje się pod napięciem roboczym, często w obwodzie wielofazowym. Czynności te są przeznaczone wyłącznie dla osoby z odpowiednimi kwalifikacjami, wymaganymi uprawnieniami, doświadczeniem i wyposażeniem ochronnym. Nie są przeznaczone do wykonania przez osobę bez przygotowania.
Dostęp do elementów panelu i wymiana
Sposób otwierania zależy od zabudowy panelu PS-2/034W i urządzenia, z którym współpracuje. Zwykle zaczyna się od zdjęcia pokręteł osadzonych na wcisk, a następnie odkręcenia mocowań maskownicy lub pokrywy zapewniającej dostęp od tyłu. W niektórych konstrukcjach konieczne jest wcześniejsze wysunięcie urządzenia albo zdjęcie sąsiedniego elementu zabudowy.
Przed odłączaniem przewodów:
- Zrób wyraźne zdjęcia wszystkich zacisków i oznaczeń regulatora.
- Oznacz przewody zgodnie z numerami zacisków, nie tylko ich kolorami.
- Podtrzymuj uwolniony panel, aby jego ciężar nie zawisł na przewodach.
- Przenoś przewody pojedynczo, jeżeli nowa część ma identyczny układ i potwierdzoną zgodność.
- Nie przekładaj połączeń wyłącznie według położenia zacisków — w innym regulatorze styki mogą mieć odmienną funkcję.
Po montażu sprawdź, czy konektory trzymają pewnie, przewody nie dotykają ostrych krawędzi ani nagrzewających się części, a wszystkie połączenia ochronne zostały odtworzone. Pokrętło powinno wskazywać „0” przy rzeczywiście wyłączonym regulatorze i obracać się bez ocierania o front.
Jak dobrać części do PS-2/034W?
Podstawą są model urządzenia, kod wyrobu oraz 14-cyfrowy numer fabryczny Amica z tabliczki znamionowej. Oznaczenie PS-2/034W i kod 22100 identyfikują tę grupę, ale przy starszym sprzęcie mogły występować zmiany wykonania w trakcie produkcji.
Przy regulatorze porównaj:
- numer części Amica i oznaczenie producenta regulatora;
- wersję jedno- lub dwuobwodową;
- obciążalność i przeznaczenie do danego pola;
- numerację oraz funkcje zacisków;
- długość i profil trzpienia;
- rozstaw oraz sposób mocowania.

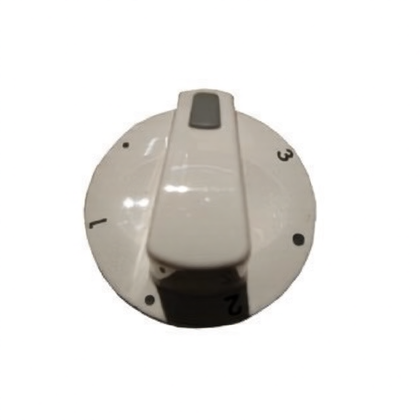

Przy pokrętle istotne są profil gniazda, głębokość osadzenia, pozycja znacznika „0”, średnica i kolor. Pokrętło o podobnym wyglądzie może nie pasować do trzpienia albo wskazywać inną pozycję niż rzeczywista nastawa regulatora.
Lampkę sygnalizacyjną dobiera się według napięcia znamionowego, rodzaju złącza, wymiarów osadzenia i koloru. Elementów frontu oraz mocowań nie należy porównywać tylko na zdjęciu — liczą się otwory, zaczepy, rozstaw osi pokręteł i wariant kolorystyczny.
Przed zamówieniem odczytaj także numer ze starego podzespołu. Jeśli oznaczenie jest nieczytelne, przygotuj zdjęcie tabliczki znamionowej, całego panelu oraz tylnej strony części z widocznym układem zacisków.
FAQ – części do panelu Amica PS-2/034W
Czy brak grzania pola oznacza uszkodzony regulator energii?
Nie. Tak samo może objawiać się przerwa w polu grzejnym, poluzowane lub wypalone złącze, uszkodzony przewód albo pokrętło, które nie obraca trzpienia regulatora. Najpierw sprawdź mechanikę, połączenia i ciągłość obwodu pola.
Dlaczego pole grzeje z pełną mocą mimo niskiej nastawy?
Możliwą przyczyną są sklejone styki albo niesprawny mechanizm bimetaliczny regulatora. Trzeba jednak wykluczyć błędne podłączenie i zastosowanie niezgodnego zamiennika. Do czasu naprawy nie używaj pola, którego moc nie daje się kontrolować.
Czy sprawny pomiar ciągłości potwierdza dobry regulator?
Nie. Pomiar bez zasilania wykrywa część uszkodzeń styków, ale nie pokazuje, czy regulator prawidłowo cyklicznie rozłącza obwód po rozgrzaniu. Ocenę pracy pod napięciem powinien wykonać wykwalifikowany technik.
Czy regulator jednoobwodowy można zastąpić dwuobwodowym?
Nie należy tego robić bez potwierdzonego zamiennika i zgodnego schematu. Regulatory mogą różnić się funkcją zacisków, charakterystyką pracy, obciążalnością, trzpieniem i mocowaniem, nawet gdy ich obudowy wyglądają podobnie.
Jakie dane Amica są potrzebne do doboru części?
Podaj pełny model, kod wyrobu i 14-cyfrowy numer fabryczny z tabliczki znamionowej. Dodatkowo odczytaj numer starej części i sfotografuj jej mocowanie oraz zaciski. Sam zapis PS-2/034W albo podobny wygląd elementu może nie wystarczyć do rozpoznania wariantu.
