22307 - PS-2/33R mod.PP0120 panel sterujący
Części do panelu sterującego Amica PS-2/33R, współpracującego z płytą ceramiczną PP0120, obejmują elementy regulacji, sygnalizacji, połączeń i mocowania. Gdy pole nie grzeje, działa wyłącznie z pełną mocą albo pokrętło ma nadmierny luz, przed zakupem trzeba odróżnić awarię regulatora od przerwy w polu grzejnym lub przewodach. Zgodność potwierdź na podstawie modelu, kodu wyrobu i 14-cyfrowego numeru fabrycznego Amica.
Czego dotyczy oznaczenie PS-2/33R mod. PP0120?

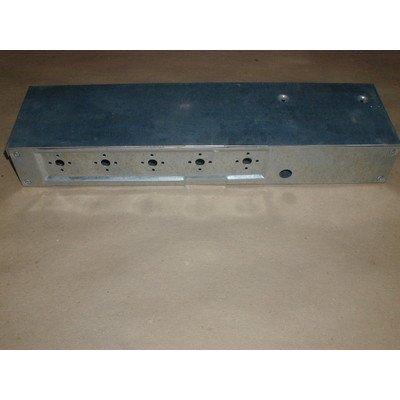

Ta kategoria obejmuje części układu obsługi oznaczonego PS-2/33R, współpracującego z płytą ceramiczną Amica PP0120. Nie jest to jeden elektroniczny moduł. W zespole mogą występować między innymi mechaniczne regulatory energii, pokrętła, lampki sygnalizacyjne, listwa czołowa, skrzynka sterowania, złącza i elementy mocujące.
Regulator energii okresowo załącza i odłącza zasilanie pola, zmieniając średnią moc grzania. Z tego powodu cykliczne czerwienienie się i gaśnięcie spirali przy nastawie pośredniej może być prawidłowym działaniem, a nie dowodem usterki.
Objawy i kolejność diagnostyki
| Objaw | Możliwe przyczyny | Co sprawdzić | Interpretacja |
| Jedno pole pozostaje zimne | przerwana spirala, uszkodzony regulator, luźny lub nadpalony konektor | stan przewodów oraz ciągłość każdego obwodu pola po odłączeniu jego przewodów | brak ciągłości wskazuje na przerwę w badanym obwodzie; poprawny wynik nie potwierdza jeszcze regulatora |
| Pole grzeje tylko na maksimum | uszkodzone styki lub mechanizm regulatora, błędne podłączenie po wcześniejszej naprawie | porównanie zachowania na kilku nastawach, kontrola połączeń i regulatora według schematu | brak cyklicznego ograniczania mocy może kierować podejrzenie na regulator, ale nie należy wnioskować wyłącznie z obserwacji spirali |
| Pole grzeje na części nastaw, a na innych nie | zużyte lub wypalone styki regulatora, uszkodzenie jednej sekcji pola wieloobwodowego | sprawdzenie osobno wszystkich sekcji pola i przejść regulatora | działanie wszystkich sekcji na najwyższej nastawie przemawia przeciw całkowitemu przerwaniu spirali |
| Kontrolka nie świeci, lecz pole grzeje | uszkodzona lampka, jej przewód albo obwód sygnalizacji | oględziny oprawki i przewodów; pomiar lampki właściwy dla jej konstrukcji | sprawne grzanie oznacza, że sama ciemna kontrolka nie dowodzi awarii regulatora |
| Pokrętło obraca się luźno lub nie ustawia pozycji | pęknięte pokrętło, zużyty element współpracujący z osią, poluzowane mocowanie regulatora | zdjąć pokrętło i obejrzeć jego gniazdo, oś oraz mocowanie | uszkodzenie mechaniczne nie musi oznaczać niesprawności elektrycznej regulatora |
| Nie działa żadne pole | brak jednej lub kilku faz, problem na zaciskach zasilania, uszkodzone złącze wspólne | zabezpieczenia instalacji, listwa zaciskowa i ciągłość wspólnego okablowania | przed wymianą części panelu trzeba wykluczyć problem z zasilaniem całego zestawu |
Jak sprawdzić pole grzejne omomierzem?
Urządzenie należy odłączyć od wszystkich torów zasilania, potwierdzić brak napięcia odpowiednim przyrządem i odczekać do ostygnięcia płyty. Przed zdjęciem konektorów wykonaj czytelne zdjęcia oraz oznacz przewody. Co najmniej jeden przewód badanego obwodu trzeba odłączyć, aby miernik nie zamknął obwodu przez regulator lub inne elementy.
Mierzona jest rezystancja albo ciągłość spirali grzejnej. Pole jednoobwodowe bada się między jego zaciskami, natomiast pole poszerzane wymaga osobnej kontroli każdej sekcji zgodnie ze schematem połączeń. Wynik wskazujący przerwę oznacza uszkodzenie badanego obwodu lub połączenia przy zacisku. Skończona rezystancja potwierdza jedynie, że spirala nie jest przerwana — nie sprawdza jej izolacji, ogranicznika temperatury ani zachowania pod obciążeniem.
Nie należy przyjmować jednej wartości rezystancji dla wszystkich pól. Zależy ona od mocy i konstrukcji elementu. Wynik trzeba porównać z dokumentacją konkretnego pola lub z wartością obliczoną na podstawie jego potwierdzonych parametrów znamionowych.
Jak ocenić regulator energii?
Najpierw sprawdź, czy pole ma ciągłość i czy konektory nie są luźne, przebarwione albo stopione. Regulator wyjęty z obwodu można kontrolować omomierzem, obserwując zmianę stanu jego styków między pozycją wyłączoną a roboczą. Przewody należy wcześniej odłączyć, ponieważ pomiar przez pozostałe podzespoły może dać fałszywe przejście.
Nie istnieje bezpieczny, uniwersalny pinout dla wszystkich regulatorów. Oznaczenia zacisków i oczekiwane połączenia trzeba odczytać ze schematu konkretnego regulatora lub urządzenia. Podstawowy pomiar statyczny może wykazać styki stale zwarte, brak przejścia albo uszkodzoną sekcję, lecz nie zawsze ujawni usterkę mechanizmu regulacyjnego występującą dopiero po rozgrzaniu.
Pomiar napięcia podczas pracy pozwala dokładniej ocenić wejście i wyjście regulatora, ale odbywa się przy napięciu sieciowym i odsłoniętych zaciskach. Taką diagnostykę może wykonywać wyłącznie wykwalifikowany serwisant, posiadający odpowiednie uprawnienia, przyrządy i procedurę właściwą dla tego modelu.
Dostęp do elementów panelu i wymiana
Regulatory oraz lampki w zespołach sterowanych pokrętłami znajdują się zwykle za przednią listwą panelu. Sposób jej zwolnienia zależy jednak od obudowy urządzenia lub zabudowy współpracującej z płytą PP0120. Nie należy podważać listwy na siłę ani zakładać, że wszystkie wkręty są dostępne od przodu.
Bezpieczna kolejność prac obejmuje:
- Odłączenie wszystkich biegunów zasilania na rozdzielnicy i potwierdzenie braku napięcia.
- Odczekanie do całkowitego ostygnięcia płyty.
- Zdjęcie pokręteł bez wyginania osi regulatorów.
- Ustalenie sposobu mocowania listwy i skrzynki sterowania w danym wykonaniu.
- Wykonanie zdjęć przewodów oraz zapisanie oznaczeń każdego zacisku.
- Zdejmowanie konektorów za ich metalową końcówkę, a nie przez ciągnięcie przewodu.
- Kontrolę, czy końcówki nie są luźne, przegrzane lub nadtopione.
- Przełożenie przewodów zgodnie ze schematem, bez kierowania się wyłącznie położeniem zacisków starej i nowej części.
- Sprawdzenie mocowania, ruchu pokrętła oraz przewodów przed zamknięciem panelu.
Nadpalonego konektora nie powinno się ponownie zakładać na nowy regulator. Zwiększona rezystancja luźnego połączenia powoduje dalsze nagrzewanie i może szybko uszkodzić nową część. Końcówkę i uszkodzony fragment przewodu należy naprawić materiałami o właściwej obciążalności i odporności temperaturowej.
Jak dobrać część do PS-2/33R i PP0120?
Samo podobieństwo pokrętła, regulatora lub listwy nie potwierdza zgodności. W urządzeniach Amica przygotuj:
- pełny model urządzenia,
- kod wyrobu,
- 14-cyfrowy numer fabryczny z tabliczki znamionowej,
- oznaczenia PS-2/33R i PP0120, jeżeli występują na urządzeniu lub dokumentacji,
- numer katalogowy oraz wszystkie oznaczenia wymontowanej części.
W przypadku regulatora trzeba dodatkowo porównać liczbę obsługiwanych obwodów, schemat i oznaczenia zacisków, obciążalność, sposób mocowania, długość i profil osi oraz zakres obrotu. Regulator jednoobwodowy nie zastępuje automatycznie wersji przeznaczonej do pola poszerzanego.
Dla listwy lub mocowania istotne są wymiary, rozmieszczenie otworów, strona montażu, kolor i wykonanie powierzchni. Przy lampce należy potwierdzić napięcie znamionowe, rodzaj złączy, średnicę osadzenia i funkcję sygnalizacji. Najbezpieczniejszym następnym krokiem jest porównanie numeru starej części z katalogiem dla pełnego kodu wyrobu i numeru fabrycznego. Jeśli tabliczka wskazuje inny wariant panelu, przejdź do części Amica dla pozostałego dużego sprzętu AGD i wybierz kategorię zgodną z kompletnym oznaczeniem.
FAQ – części do panelu Amica PS-2/33R PP0120
Czy cykliczne włączanie i wyłączanie pola oznacza uszkodzony regulator?
Nie musi. Przy nastawie niższej niż maksymalna regulator zmienia średnią moc przez okresowe załączanie pola. Podejrzenie usterki pojawia się, gdy pole stale pracuje z pełną mocą niezależnie od pozycji pokrętła, nie działa w części zakresu albo wyłącza się w sposób wyraźnie odmienny od pozostałych pól.
Pole nie grzeje. Czy od razu wymienić regulator energii?
Nie. Najpierw sprawdza się konektory, przewody oraz ciągłość właściwej sekcji pola grzejnego. Jeśli spirala ma przerwę, wymiana regulatora nie przywróci grzania. Gdy pole działa na najwyższej nastawie, ale nie na pośrednich, podejrzenie regulatora staje się bardziej uzasadnione.
Czy regulator można sprawdzić bez odłączania przewodów?
Pomiar ciągłości bez odłączenia przewodów może zamknąć się przez pole lub inne elementy i dać mylący wynik. Przed badaniem należy odłączyć zasilanie, oznaczyć przewody i zdjąć odpowiednie konektory. Oczekiwane przejścia ustala się według schematu danego regulatora.
Dlaczego nowy regulator ma podobne złącza, ale może nie pasować?
Takie części mogą różnić się wewnętrznym układem styków, obciążalnością, obsługą jednego lub dwóch obwodów, długością osi i rozmieszczeniem zacisków. Przełożenie przewodów według samego wyglądu może spowodować nieprawidłowe grzanie lub zwarcie.
Jakie dane Amica są potrzebne do doboru części?
Potrzebne są model, kod wyrobu i pełny 14-cyfrowy numer fabryczny. Warto również podać oznaczenie PS-2/33R, model PP0120, numer wymontowanej części oraz przesłać zdjęcie tabliczki znamionowej i połączeń przed demontażem.
