22315 - PS-2/34TeR mod.PP0920 panel sterujący
Części do płyty ceramicznej Amica PP0920, typ PS-2/34TeR i kod 22315, obejmują elementy jej panelu sterującego, takie jak regulatory energii, pokrętła, przyciski, lampki i złącza. Gdy pole nie grzeje, pracuje wyłącznie z pełną mocą albo nie włącza drugiego obwodu, przed zakupem części warto sprawdzić regulator, przewody i ciągłość odpowiedniego pola grzejnego.
Czego dotyczy kategoria Amica PP0920?

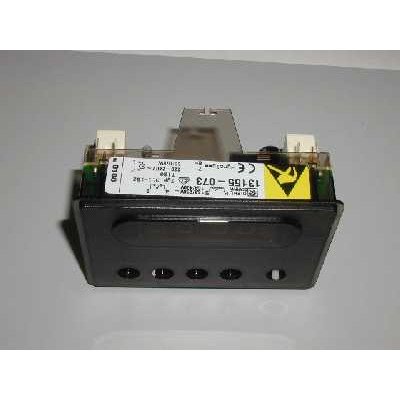

Oznaczenia PP0920, PS-2/34TeR oraz 22315 identyfikują starszą płytę ceramiczną Amica z oddzielnym panelem sterującym. Kategoria nie dotyczy jednego kompletnego modułu elektronicznego. Obejmuje części współpracujące ze sterowaniem płyty, między innymi jedno- i dwuobwodowe regulatory energii, pokrętła, przyciski, lampki sygnalizacyjne, złącza oraz elementy mocujące panel.

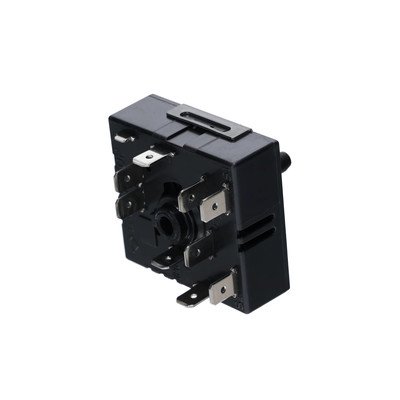

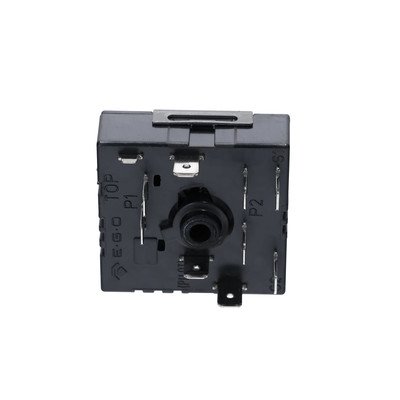

Regulator energii, nazywany również dawkownikiem, cyklicznie włącza i wyłącza zasilanie pola, aby uzyskać średnią moc odpowiadającą położeniu pokrętła. Widoczne rozgrzewanie i wygaszanie spirali przy ustawieniu niższym niż maksymalne nie musi zatem oznaczać awarii.
Objawy i możliwe przyczyny
| Objaw | Co może być przyczyną | Co sprawdzić | Jak rozumieć wynik |
| Jedno pole w ogóle nie grzeje | przerwany obwód pola, uszkodzony regulator, wypalony konektor lub przewód | oględziny zacisków, ciągłość obwodu grzejnego i styków regulatora | przerwa w odłączonym obwodzie pola wskazuje na jego uszkodzenie; sprawne pole kieruje diagnostykę w stronę regulatora i okablowania |
| Działa tylko środkowa część pola podwójnego | przerwana zewnętrzna spirala, niesprawny regulator dwuobwodowy, przycisk lub połączenie drugiego obwodu | oba obwody pola należy mierzyć oddzielnie | ciągłość jednego obwodu nie potwierdza sprawności całego pola podwójnego |
| Pole grzeje stale z pełną mocą | sklejone albo wypalone styki regulatora, błędne podłączenie przewodów | regulator, oznaczenia zacisków i zgodność połączeń ze schematem urządzenia | wymiana pola grzejnego nie usunie usterki, jeżeli regulator stale podaje zasilanie |
| Pole grzeje zbyt słabo lub nieregularnie | zużyty regulator, nadpalone złącze, niewłaściwe zasilanie albo naczynie ze zdeformowanym dnem | zachowanie na maksymalnej nastawie, stan zacisków, zasilanie i naczynie | cykliczna praca jest normalna; nieprawidłowością jest wyraźna różnica względem porównywalnego sprawnego pola w tych samych warunkach |

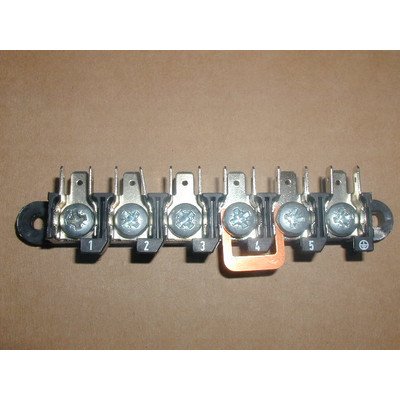

| Nie działa kilka pól | brak jednej fazy, uszkodzenie listwy lub wspólnego złącza, błąd przyłączenia | zabezpieczenia instalacji, listwę zaciskową i wspólne przewody zasilające | jednoczesna awaria kilku niezależnych regulatorów jest mniej prawdopodobna niż problem wspólnego toru zasilania |

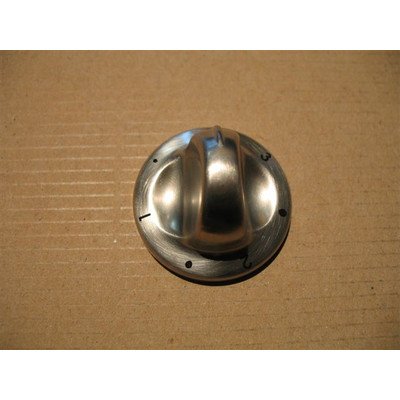

| Pokrętło obraca się luźno lub nie zmienia nastawy | pęknięte pokrętło, wyrobione gniazdo albo uszkodzona oś regulatora | zdjąć pokrętło i obejrzeć jego gniazdo oraz oś | uszkodzenie samego pokrętła nie wymaga wymiany sprawnego regulatora |
Jeżeli pole pozostaje włączone mimo ustawienia pokrętła w pozycji 0, płytę należy odłączyć od zasilania i nie używać jej do czasu usunięcia usterki. Nie wolno zatrzymywać pracy takiego pola wyłącznie przez okresowe wyłączanie zabezpieczenia instalacji.
Jak sprawdzić pole grzejne i regulator?
Przed pomiarem trzeba odłączyć płytę od wszystkich torów zasilania, odczekać do jej wystygnięcia i potwierdzić brak napięcia odpowiednim przyrządem. Samo ustawienie pokręteł na 0 nie odłącza instalacji wewnętrznej od sieci.
Pomiar obwodu grzejnego
- Zrób wyraźne zdjęcie przewodów i oznacz ich położenie.
- Odłącz przynajmniej jeden przewód badanego obwodu, aby miernik nie odczytywał przejścia przez regulator lub inne połączenia.
- Ustaw multimetr na pomiar rezystancji i przyłóż sondy do zacisków danego obwodu grzejnego.
- W polu podwójnym zbadaj osobno spiralę podstawową oraz rozszerzenie.
Wskazanie OL, nieskończonej rezystancji albo braku ciągłości zwykle oznacza przerwę w spirali lub połączeniu pola. Stabilna, skończona rezystancja potwierdza jedynie, że obwód nie jest przerwany. Nie wyklucza uszkodzenia ujawniającego się po rozgrzaniu ani problemu z izolatorem lub ogranicznikiem temperatury.
Nie ma jednej prawidłowej wartości rezystancji dla wszystkich pól PP0920. Zależy ona od mocy, średnicy i liczby obwodów. Wynik należy porównać z dokumentacją konkretnej części albo ze sprawnym obwodem o tych samych parametrach, a nie z przypadkowym innym polem płyty.
Kontrola regulatora energii
Po odłączeniu regulatora można sprawdzić omomierzem, czy jego styki zmieniają stan podczas obracania osi. Punkty pomiarowe należy ustalić ze schematu lub oznaczeń konkretnego regulatora — fizyczne rozmieszczenie konektorów w zamienniku może być inne niż w części fabrycznej.
Test ciągłości wykonywany bez obciążenia ma ograniczenia. Styki mogą przewodzić niewielki prąd miernika, a przerywać lub przegrzewać się podczas zasilania pola. O takim problemie mogą świadczyć osmalona obudowa, stopione konektory, luźne styki, zapach przegrzanej izolacji albo wyraźne iskrzenie wewnątrz regulatora.
Przy wyzwalaniu wyłącznika różnicowoprądowego zwykły pomiar ciągłości może być niewystarczający. Badanie rezystancji izolacji pola, przewodów i regulatorów wymaga właściwego miernika oraz odłączenia elementów zgodnie z dokumentacją.
Pomiary instalacji zasilającej, diagnostyka pod napięciem i badanie izolacji są przeznaczone dla osoby posiadającej odpowiednie kwalifikacje, doświadczenie oraz przyrządy pomiarowe. Nie należy samodzielnie zmieniać mostków listwy przyłączeniowej ani sprawdzać napięcia na odsłoniętych zaciskach.
Dostęp do elementów panelu i wymiana

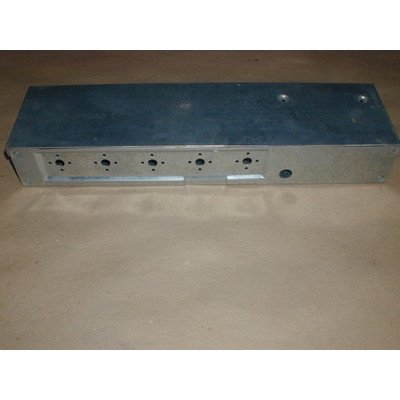

Regulatory, lampki i elementy mechaniczne znajdują się za przednią listwą panelu. Dokładna kolejność demontażu zależy od wykonania zestawu, dlatego przed odkręceniem obudowy warto odszukać schemat umieszczony przy listwie przyłączeniowej lub na osłonie urządzenia.
Typowy tok pracy obejmuje:
- odłączenie wszystkich torów zasilania i sprawdzenie braku napięcia;
- zdjęcie pokręteł bez podważania ich o szkło lub lakierowany front;
- odkręcenie mocowań listwy panelu i ostrożne odsunięcie jej bez naprężania przewodów;
- sfotografowanie zacisków oraz oznaczenie każdego przewodu;
- porównanie symboli zacisków starego i nowego regulatora;
- przełożenie przewodów zgodnie ze schematem, a nie wyłącznie według położenia konektorów;
- kontrolę, czy wsuwki są ciasne i nie mają śladów przegrzania.
Luźnego lub zwęglonego konektora nie należy zakładać ponownie na nowy regulator. Powoduje on wzrost rezystancji styku, silne nagrzewanie i może szybko uszkodzić również nową część. Naprawa powinna obejmować właściwe zakończenie przewodu materiałem przeznaczonym do temperatur występujących wewnątrz płyty.
Po montażu trzeba sprawdzić pozycję 0, kolejne poziomy regulacji, działanie obu obwodów pola rozszerzanego oraz lampki kontrolnej. Pierwsza próba powinna odbywać się pod nadzorem, bez pozostawiania rozgrzanej płyty bez kontroli.
Nie należy mostkować regulatora, omijać ogranicznika temperatury ani pozostawiać pola podłączonego na stałe. Takie przeróbki usuwają funkcję regulacji i mogą doprowadzić do przegrzania płyty, przewodów lub naczynia.
Jak dobrać część do Amica PP0920?
Podstawowe oznaczenia tej płyty to model PP0920, typ PS-2/34TeR — spotykany także w zapisie bez znaków jako PS234TER — oraz kod wyrobu 22315. Nie należy mylić jej z podobnie wyglądającymi wersjami PP0520, PP0620, PP0720, PP1020, PP1120 czy PP1220.
Przy wyborze części porównaj:
- numer katalogowy elementu;
- regulator jedno- lub dwuobwodowy;
- oznaczenia i funkcje zacisków;
- dopuszczalne parametry elektryczne;
- długość, profil i sposób pracy osi;
- rozstaw mocowań oraz położenie blokady obrotu;
- kształt i średnicę gniazda pokrętła;
- kolor oraz wykonanie części widocznych na froncie.
W regulatorach samo podobieństwo obudowy i taka sama liczba konektorów nie potwierdzają zgodności. Dwa elementy mogą mieć inaczej przypisane zaciski lub obsługiwać inną liczbę obwodów.
Do ostatecznego doboru części przygotuj model, kod wyrobu oraz pełny 14-cyfrowy numer fabryczny Amica z tabliczki znamionowej. Warto także przesłać zdjęcie oznaczeń starego podzespołu i jego połączeń. Nie usuwaj części przed zapisaniem układu przewodów.
FAQ – części i naprawa Amica PP0920
Czy cykliczne włączanie i wyłączanie pola oznacza awarię?
Nie musi. Mechaniczny regulator energii uzyskuje niższy poziom mocy przez okresowe załączanie pola. Podejrzenie usterki jest uzasadnione, gdy pole nie reaguje na zmianę nastawy, działa stale na maksimum albo wyłącza się znacznie wcześniej niż porównywalne sprawne pole.
Dlaczego działa tylko część pola podwójnego?
Pole podwójne ma oddzielne obwody grzejne. Przyczyną może być przerwa zewnętrznej spirali, uszkodzenie regulatora dwuobwodowego, przycisku rozszerzenia lub połączenia. Każdy obwód trzeba sprawdzić osobno po odłączeniu jego przewodów.
Czy sprawna rezystancja pola potwierdza, że jest ono dobre?
Potwierdza przede wszystkim brak pełnej przerwy w badanym obwodzie. Nie sprawdza zachowania elementu po rozgrzaniu, stanu izolacji ani tego, czy regulator dostarcza mu zasilanie.
Czy można zamienić miejscami przewody nowego regulatora według ich położenia?
Nie. Należy kierować się symbolami zacisków i schematem. W odpowiedniku styki mogą znajdować się w innych miejscach, mimo podobnej obudowy.
Jakie dane są potrzebne do doboru części?
Należy podać model PP0920, kod wyrobu 22315, typ PS-2/34TeR oraz pełny 14-cyfrowy numer fabryczny. Przydatne są także numer starej części oraz zdjęcia jej oznaczeń, mocowania i podłączonych przewodów.
