1193157 - WCF2K30B16.1 (WCF2K30B16.1) Amica
Części do chłodziarki do win Amica WCF2K30B16.1 pomagają usunąć problemy z temperaturą, wentylacją, oświetleniem, drzwiami i wyposażeniem wnętrza. Przed zakupem porównaj oznaczenie części oraz dane z tabliczki znamionowej: model WCF2K30B16.1, kod wyrobu 1193157 i pełny numer fabryczny urządzenia.
Części do Amica WCF2K30B16.1 — co można wymienić
Model WCF2K30B16.1 to wolnostojąca chłodziarka do win z dwiema strefami temperatury, elektronicznym sterowaniem, wentylatorem, oświetleniem LED i drewnianymi półkami. W zależności od usterki potrzebna może być część konstrukcyjna, element drzwi, podzespół obiegu powietrza, czujnik, oświetlenie albo komponent układu chłodniczego.
W tej rodzinie urządzeń spotyka się między innymi:
- czujniki temperatury i elementy sterowania;
- silniki z wirnikami wentylatorów oraz osłony wentylatora;

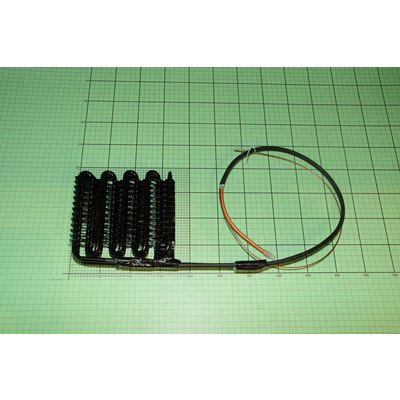

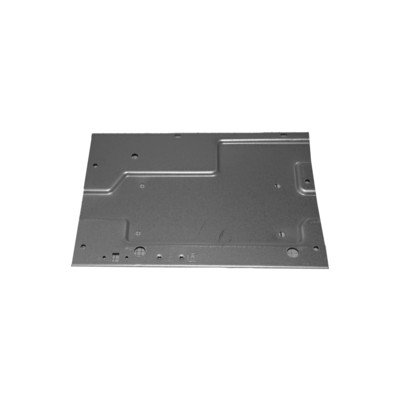

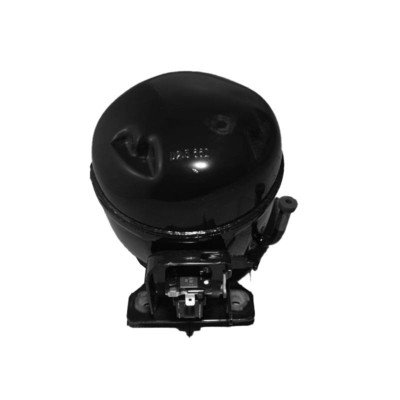

- kompresor, podstawę kompresora i elementy układu chłodniczego;

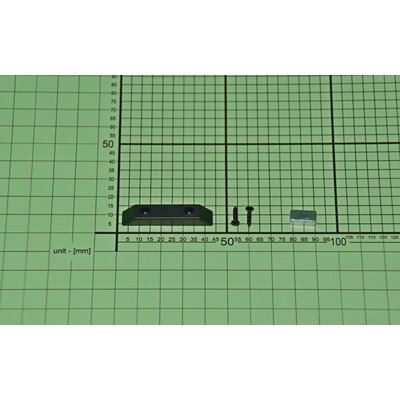

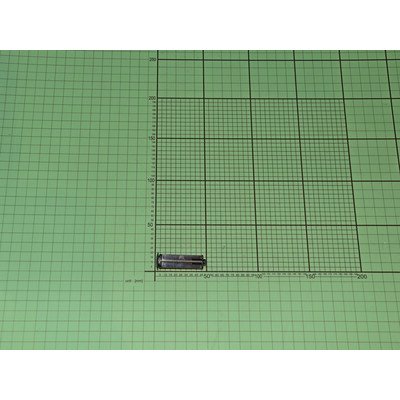

- uszczelkę, uchwyt, trzpień i zawiasy drzwi;

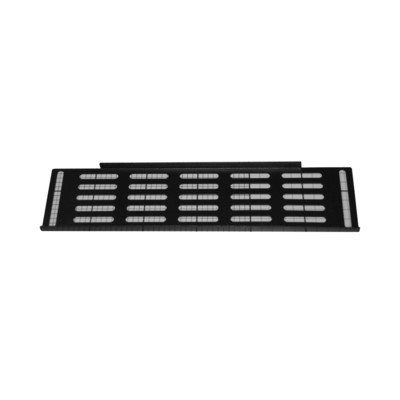

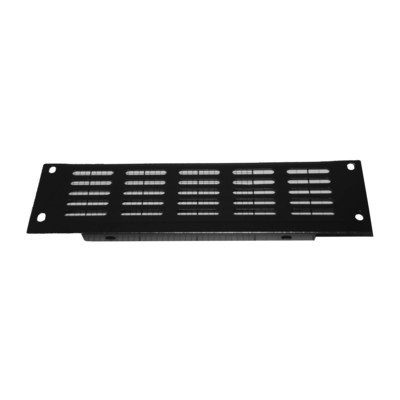

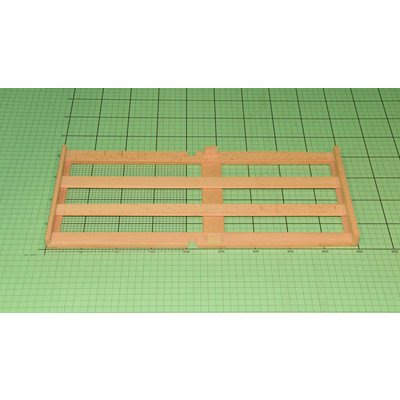

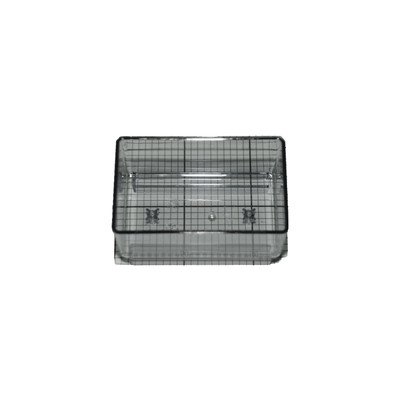

- półki, kratki wentylacyjne, pojemniki i nóżki regulowane;
- lampę LED, klosz i ramkę klosza;
- przewód zasilający oraz drobne elementy mocujące.
Nie każdy objaw oznacza awarię części. Najpierw ustal, czy problem dotyczy zasilania, ustawień, zamknięcia drzwi, przepływu powietrza, sterowania temperaturą czy samego układu chłodniczego.
Gdy chłodziarka nie utrzymuje temperatury
Jeżeli na wyświetlaczu pojawia się temperatura wyższa od ustawionej, urządzenie świeżo uruchomiono albo włożono dużo butelek, odczekaj do ustabilizowania warunków. Sprawdź po kolei:
- Ustawienie temperatury i tryb pracy. W modelu dwustrefowym dolna strefa powinna być ustawiona na temperaturę równą lub wyższą od górnej. Błędne ustawienie może wyglądać jak awaria chłodzenia.
- Domknięcie drzwi. Butelka, półka albo uchwyt mogą ograniczać docisk uszczelki. Obejrzyj uszczelkę na całym obwodzie: zabrudzenie, odkształcenie lub pęknięcie powoduje napływ ciepłego powietrza i dłuższą pracę sprężarki.
- Wentylację obudowy. Zasłonięte otwory lub zbyt mała przestrzeń wokół urządzenia pogarszają oddawanie ciepła. W takim przypadku wymiana czujnika lub kompresora nie usunie przyczyny.
- Obieg powietrza wewnątrz. Nie zakrywaj kratek i nie układaj butelek tak, aby blokowały przepływ. W urządzeniu z wentylatorem brak cyrkulacji może powodować różnicę temperatur między strefami.
- Warunki otoczenia. Ten model ma klasę klimatyczną ST, dlatego powinien pracować w zakresie temperatur otoczenia przewidzianym przez producenta. Wychłodzone pomieszczenie, nasłonecznione miejsce albo wysoka temperatura mogą zmieniać czas pracy sprężarki.
Jeśli po tych kontrolach sprężarka pracuje długo, a temperatura nadal nie spada, przyczyną może być wentylator, czujnik, sterowanie, nieszczelność układu albo problem z kompresorem. Samo nagrzanie obudowy lub pojedynczy odczyt temperatury nie pozwala rozstrzygnąć, który element jest uszkodzony.
Wentylator nie działa lub pracuje głośno
Wentylator może nie pracować stale. W zależności od wybranego trybu dynamicznego chłodzenia sterownik może uruchamiać go okresowo albo wyłączać po osiągnięciu temperatury zadanej. Brak dźwięku wentylatora nie jest więc samodzielnym dowodem awarii.
Najpierw sprawdź, czy problem występuje także po włączeniu trybu dynamicznego chłodzenia, czy temperatura w obu strefach jest prawidłowa oraz czy łopatki nie są zablokowane. Po odłączeniu urządzenia od zasilania można obejrzeć:
- pęknięte lub ocierające łopatki;
- ślady lodu, zabrudzeń albo ciała obcego;
- luźne mocowanie silnika i osłony;
- uszkodzoną wtyczkę lub przewód.
Jeżeli wentylator buczy, startuje z opóźnieniem albo zatrzymuje się po rozgrzaniu, problem może dotyczyć silnika, a nie samego wirnika. Jeżeli po wymianie silnika nie ma poprawy, trzeba sprawdzić zasilanie i sterowanie zgodnie ze schematem właściwym dla tego modelu. Pomiar napięcia w działającym urządzeniu jest czynnością serwisową dla osoby z odpowiednimi kwalifikacjami — nie zwieraj przewodów i nie uruchamiaj silnika przez przypadkowe podłączenie.
Czujnik temperatury i komunikaty E1/E2
W instrukcji tej rodziny chłodziarek komunikaty E1 i E2 są związane z uszkodzeniem czujnika temperatury. Nie oznacza to jednak, że można kupić dowolny czujnik o podobnym wyglądzie. Trzeba ustalić, którego obwodu dotyczy błąd, oraz porównać oznaczenie części z katalogiem dla WCF2K30B16.1.
Wstępna kontrola bez zasilania obejmuje:
- oględziny przewodu czujnika i jego wtyczki;
- sprawdzenie, czy przewód nie został przecięty lub wyrwany przy osłonie;
- pomiar rezystancji czujnika po odłączeniu go od elektroniki;
- powtórzenie pomiaru w znanej temperaturze i porównanie wyniku z charakterystyką przewidzianą dla konkretnego czujnika.
Czujnik NTC zmienia rezystancję wraz z temperaturą, dlatego pojedyncza wartość zmierzona w nieznanej temperaturze nie potwierdza sprawności. Odczyt przerwy lub zwarcia wskazuje na nieprawidłowość obwodu, ale prawidłowa rezystancja w temperaturze pokojowej nie wyklucza błędnej charakterystyki, uszkodzenia przewodu pod obciążeniem ani problemu z modułem sterującym. Nie stosuj uniwersalnego przelicznika rezystancji bez danych dla danego elementu.
Drzwi, uszczelka i zawiasy
Nieszczelne drzwi powodują wzrost temperatury, kondensację, dłuższą pracę sprężarki i alarm temperatury. Przed zakupem uszczelki sprawdź, czy problem nie wynika z nierównego ustawienia urządzenia, przesuniętej półki, zabrudzonej powierzchni przylegania albo luzu na zawiasie.
Kartkę papieru można wsunąć między uszczelkę a korpus w kilku miejscach i sprawdzić, czy przy zamykaniu występuje podobny opór. Test nie ocenia jednak całej geometrii drzwi ani magnetycznego docisku uszczelki. Jeśli drzwi opadają, ocierają o korpus lub mają wyczuwalny luz, obejrzyj zawias, trzpień i mocowania. Wymiana samej uszczelki nie usunie problemu, jeśli przyczyną jest wygięty element drzwi albo nieprawidłowe ustawienie urządzenia.
Przed zamówieniem uszczelki porównaj jej profil, długość, sposób mocowania i ułożenie narożników. Wersja przeznaczona do podobnej chłodziarki może wyglądać identycznie, ale nie zapewniać właściwego docisku.
Oświetlenie i przewód zasilający

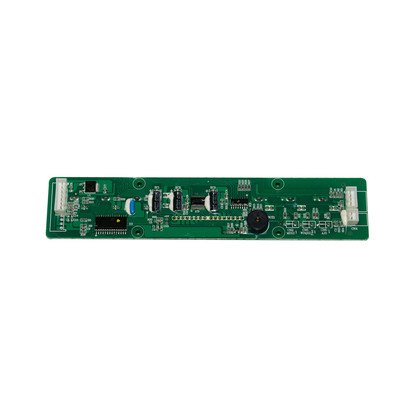

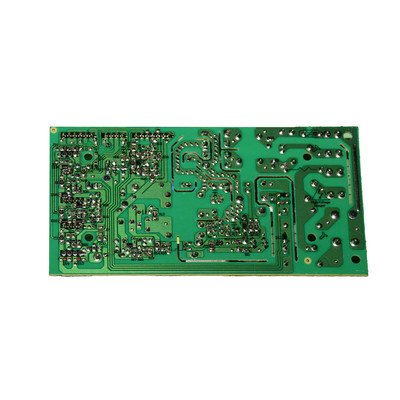

Brak światła przy prawidłowo działającym chłodzeniu może wynikać z ustawienia oświetlenia, przerwy w przewodzie, uszkodzenia lampy LED, złącza albo modułu sterującego. Sprawdź najpierw zasilanie urządzenia i ustawienia oświetlenia. Nie wymieniaj modułu sterującego tylko dlatego, że lampa nie świeci.
Przy lampie LED nie wykonuj prób pod napięciem bez odpowiednich kwalifikacji. Producent przewiduje obsługę tego elementu przez technika. Przewód zasilający wymienia się wyłącznie na wariant o właściwej konstrukcji, długości, wtyczce i sposobie podłączenia. Uszkodzonego przewodu nie naprawiaj prowizorycznym połączeniem ani taśmą izolacyjną.
Dostęp do części i zasady wymiany
Zakres demontażu zależy od rodzaju podzespołu:
- półki, kratki i pojemniki zwykle można wyjąć po opróżnieniu strefy i zwolnieniu ich z prowadnic lub mocowań;
- uchwyt, zawias i trzpień drzwi wymagają zabezpieczenia drzwi przed opadnięciem oraz zachowania kolejności podkładek i elementów dystansowych;
- wentylator i jego osłona mogą wymagać zdjęcia wewnętrznego panelu, dlatego przed demontażem trzeba odłączyć zasilanie i oznaczyć złącza;
- czujnik może być połączony z wiązką albo modułem sterującym — nie wyciągaj przewodu na siłę i nie przebijaj izolacji;

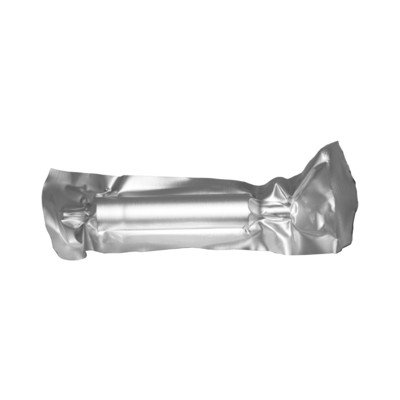

- kompresor, filtr, kapilara i pozostałe elementy obiegu czynnika chłodniczego wymagają sprzętu oraz uprawnień właściwych dla serwisu chłodniczego.
Przed odłączeniem wtyczek wykonaj zdjęcie połączeń. Nie chwytaj za przewody, nie uszkadzaj izolacji i nie wierć w ściankach urządzenia. Chłodziarka wykorzystuje czynnik R600a, który jest palny; naruszenie układu chłodniczego może spowodować zagrożenie. Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, doświadczenia i właściwych narzędzi. Nie są przeznaczone do wykonania przez osobę bez przygotowania.
Po montażu sprawdź, czy przewody nie zostały przyciśnięte, wentylator obraca się bez ocierania, drzwi zamykają się na całym obwodzie, a urządzenie stabilnie stoi. Następnie pozwól chłodziarce pracować do osiągnięcia temperatury i obserwuj, czy problem powraca.
Jak dobrać część do modelu 1193157
Do identyfikacji urządzenia Amica przygotuj komplet danych z tabliczki znamionowej:
- model: WCF2K30B16.1;
- kod wyrobu: 1193157;
- pełny, 14-cyfrowy numer fabryczny;
- oznaczenie zużytej części, jeśli jest czytelne;
- zdjęcie elementu, złącza i miejsca montażu.
Samo hasło „WCF2K30B16.1” może nie wystarczyć, jeżeli w produkcji występowały warianty wykonania. Numer fabryczny pomaga rozróżnić wersję urządzenia. Przy części elektrycznej sprawdź także typ złącza, liczbę przewodów i sposób mocowania. Przy części mechanicznej porównaj wymiary, stronę montażu, profil, otwory i elementy współpracujące. Identyczne zdjęcie albo pasująca wtyczka nie gwarantują zgodności.
Jeżeli oznaczenie na części jest nieczytelne, prześlij dane z tabliczki znamionowej oraz zdjęcia elementu do weryfikacji przed zakupem. Nie wybieraj kilku podzespołów na próbę — najpierw oddziel objaw od potwierdzonej przyczyny.
FAQ
Czy brak pracy wentylatora oznacza jego uszkodzenie?
Nie. Wentylator może pracować okresowo zależnie od trybu chłodzenia i temperatury. Awarię podejrzewa się dopiero po sprawdzeniu ustawień, drożności przepływu powietrza, łopatek, silnika i sterowania.
Co oznacza kod E1 lub E2 w Amica WCF2K30B16.1?
W tej rodzinie urządzeń kod E1 albo E2 wskazuje na problem z czujnikiem temperatury. Przed wymianą trzeba sprawdzić przewód, złącze i charakterystykę właściwego czujnika, ponieważ kod nie identyfikuje automatycznie konkretnej części do zakupu.
Czy można sprawdzić czujnik temperatury zwykłym multimetrem?
Można wykonać wstępny pomiar rezystancji po odłączeniu czujnika od elektroniki. Wynik trzeba odnieść do temperatury pomiaru i dokumentacji danego elementu. Prawidłowa rezystancja w jednym punkcie nie potwierdza pełnej sprawności czujnika ani modułu sterującego.
Dlaczego chłodziarka pracuje długo, ale temperatura nadal jest za wysoka?
Najpierw sprawdź domknięcie drzwi, uszczelkę, ustawienia obu stref, wentylację obudowy i drożność obiegu powietrza. Jeżeli sprężarka pracuje, a chłodzenie nie poprawia się, możliwe są również usterki wentylatora, sterowania, kompresora lub układu chłodniczego.
Jak dobrać uszczelkę lub zawias do tego modelu?
Porównaj model WCF2K30B16.1, kod wyrobu 1193157, pełny numer fabryczny oraz wymiary i sposób montażu części. Przy zawiasie sprawdź stronę montażu i typ trzpienia, a przy uszczelce profil, narożniki i sposób osadzenia.
Czy części do podobnej chłodziarki Amica będą pasować?
Nie można tego założyć na podstawie samego wyglądu lub nazwy handlowej. Różnice mogą dotyczyć czujnika, złącza, wymiarów, uchwytu, zawiasu, wentylatora albo wersji sterowania. Zgodność potwierdź po pełnych danych urządzenia.
