23041 - PBF4VQ249CFTS płyta ceramiczna
Części do płyty ceramicznej Amica PBF4VQ249CFTS o kodzie wyrobu 23041 obejmują między innymi pola grzejne, płytkę sterowania, szybę, sprężyny, uchwyty i uszczelnienia. Przed zakupem ustal przyczynę usterki i porównaj numer części oraz parametry wykonania. Do jednoznacznego doboru przygotuj model, kod wyrobu i 14-cyfrowy numer fabryczny z tabliczki znamionowej.
Płyta Amica PBF4VQ249CFTS 23041 — budowa i właściwe rozpoznanie części
PBF4VQ249CFTS jest płytą ceramiczną ze sterowaniem sensorowym i czterema polami promiennikowymi. W tej konstrukcji występują pola o różnej liczbie obwodów:

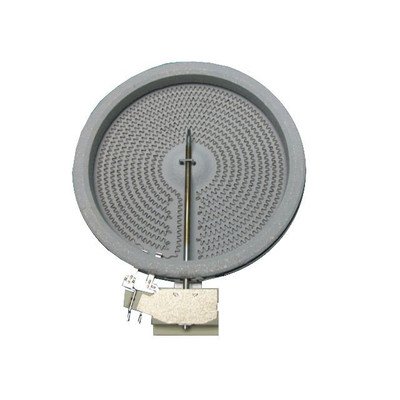

- tylne lewe: pojedyncze, Ø 145 mm, 1200 W,

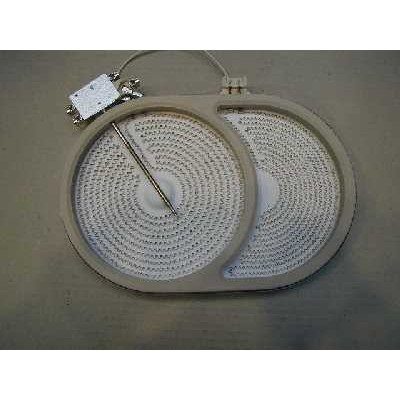

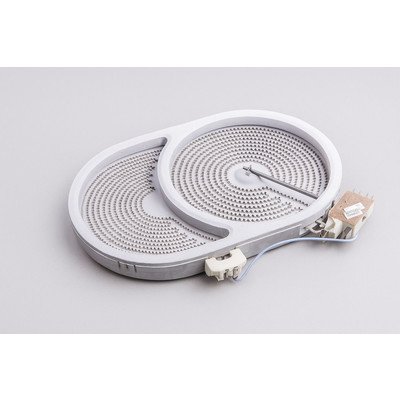

- tylne prawe: podwójne, 170 × 265 mm, 2200 W,

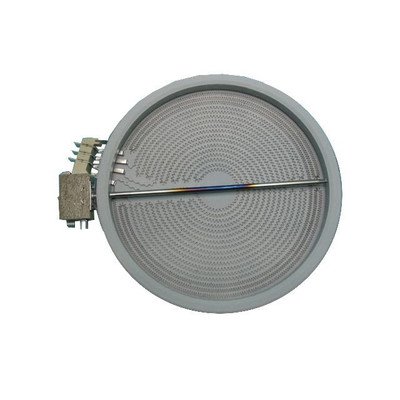

- przednie lewe: potrójne, Ø 210/175/120 mm, 2300 W,

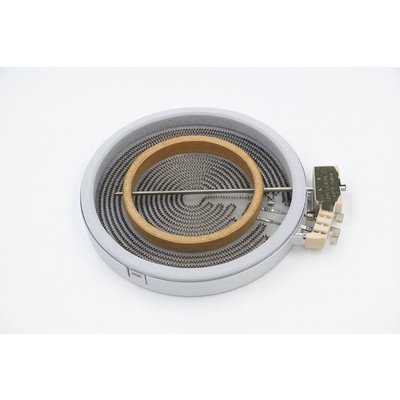

- przednie prawe: podwójne, Ø 180/120 mm, 1700 W.
Ma to znaczenie zarówno podczas diagnostyki, jak i zakupu. Jeżeli w polu wielostrefowym grzeje część wewnętrzna, ale nie uruchamia się pierścień zewnętrzny, nie oznacza to awarii całego pola. Przyczyną może być przerwa w jednym obwodzie grzejnym, uszkodzenie połączenia, problem z elementem wykonawczym płytki sterującej albo brak prawidłowego polecenia z panelu sensorowego.
Co sprawdzić przed rozebraniem płyty
Nie każda nietypowa praca wymaga wymiany podzespołu. Najpierw warto rozróżnić błąd obsługi, normalne działanie układu regulacji i rzeczywistą awarię.
Płyta nie reaguje na dotyk
Oczyść i dokładnie osusz panel. Sensor może nie przyjąć polecenia, gdy jest zakryty naczyniem, mokrą ściereczką, rozlaną cieczą albo uporczywym zabrudzeniem. Dotykaj jednego sensora naraz i przytrzymaj go nieco dłużej niż krótkie muśnięcie. Sprawdź również, czy świeci kontrolka blokady.
Jeżeli wyświetlacz jest całkowicie ciemny, należy odróżnić brak zasilania od awarii elektroniki. Sprawdzenie domowego zabezpieczenia jest zasadne, ale jego ponowne wyzwolenie po uruchomieniu płyty wskazuje na usterkę wymagającą pomiarów instalacji, listwy przyłączeniowej i podzespołów urządzenia. Nie zwiększaj wartości zabezpieczenia i nie zmieniaj sposobu mostkowania listwy bez sprawdzenia schematu właściwego dla urządzenia.
Pole okresowo gaśnie i ponownie się rozgrzewa
Cykliczne załączanie promiennika może być normalnym sposobem regulacji temperatury. Pole nie musi świecić stale na czerwono, także przy wysokiej nastawie. O awarii można podejrzewać wtedy, gdy pole nie wraca do grzania, osiąga wyraźnie mniejszą moc niż wcześniej, pracuje bez reakcji na zmianę nastawy albo wyłącza się po bardzo krótkim czasie mimo czystego panelu i prawidłowej wentylacji zabudowy.
Jedno pole nie grzeje
Najpierw sprawdź, czy panel przyjmuje nastawę i pokazuje wybrany poziom mocy. Jeżeli wskazanie działa, lecz pole pozostaje zimne, możliwe są:
- przerwa w obwodzie promiennika,
- uszkodzony ogranicznik temperatury będący częścią pola,
- nadpalony lub poluzowany konektor,
- przerwa w przewodzie,
- uszkodzony przekaźnik, triak albo ścieżka płytki sterowania.
Jeżeli nie działa kilka pól lub cała strona płyty, podejrzenie pojedynczego promiennika jest słabsze. Wtedy większego znaczenia nabierają wspólne przewody zasilające, złącza i sekcja wykonawcza elektroniki.
Nie działa zewnętrzny obwód pola
Włącz najpierw podstawową strefę, a następnie sensor rozszerzenia pola. Załączenie dodatkowej strefy powinno zostać potwierdzone kontrolką. Brak kontrolki kieruje diagnostykę w stronę panelu lub sterowania. Jeżeli kontrolka świeci, a zewnętrzny pierścień pozostaje zimny, trzeba sprawdzić konkretny obwód grzejny, jego zaciski i sterujące nim wyjście płytki.
| Objaw | Co może być przyczyną | Jak rozróżnić podejrzenia |

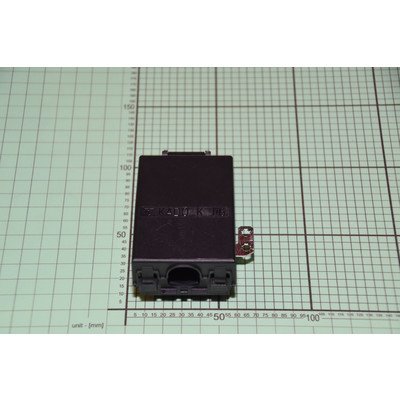

| Cała płyta nie działa | brak zasilania, listwa przyłączeniowa, płytka sterowania | sprawdź zabezpieczenie i oznaki przegrzania przyłącza; ponowne wyzwalanie zabezpieczenia wymaga dalszych pomiarów |
| Panel piszczy i nie przyjmuje poleceń | blokada, wilgoć, zabrudzony lub zakryty sensor | osusz panel, usuń przedmioty, wyłącz blokadę i uruchom płytę zgodnie z instrukcją |
| Jedno pole jest całkowicie zimne | promiennik, przewód, złącze lub wyjście sterowania | zmierz oddzielony obwód pola i obejrzyj konektory; prawidłowa ciągłość nie potwierdza sprawności elektroniki |
| Grzeje tylko część pola podwójnego lub potrójnego | brak aktywacji strefy, przerwany obwód, sterowanie strefą | sprawdź kontrolkę rozszerzenia, a następnie każdy obwód pola osobno |
| Pole grzeje bez regulacji albo nie wyłącza się | sklejony element wykonawczy lub uszkodzone sterowanie | natychmiast odłącz zasilanie; sama wymiana promiennika nie usunie usterki sterowania |
| Płyta wyłącza pole po długiej pracy | fabryczne ograniczenie czasu pracy | ponowne uruchomienie jest możliwe; powtarzające się przedwczesne wyłączenia wymagają kontroli wentylacji i podzespołów |
Jak sprawdzić pole grzejne miernikiem
Pomiar rezystancji wykonuje się wyłącznie po całkowitym odłączeniu płyty od instalacji i potwierdzeniu braku napięcia. Przed pomiarem odłącz co najmniej jeden przewód badanego obwodu, aby wynik nie obejmował równoległych połączeń przez płytkę sterującą lub inne podzespoły.
Ustaw multimetr na pomiar rezystancji i sprawdź zaciski danego obwodu grzejnego. W polu podwójnym lub potrójnym każdy obwód należy identyfikować i mierzyć oddzielnie. Nie wolno przykładać sond do przypadkowych zacisków, ponieważ część wyprowadzeń może należeć do ogranicznika temperatury lub sygnalizacji ciepła szczątkowego.
- Wynik OL, nieskończoność lub brak ciągłości na właściwych zaciskach oznacza przerwę w obwodzie.
- Bardzo niska wartość, niezgodna z mocą pola, wymaga sprawdzenia, czy wybrano prawidłowe zaciski i odłączono przewody.
- Stabilna, skończona rezystancja wskazuje, że spirala nie ma przerwy, ale nie potwierdza działania ogranicznika ani poprawnej pracy pod obciążeniem.
Dla pojedynczego pola 1200 W zasilanego napięciem 230 V obliczeniowa rezystancja wynosi około 44 Ω. Rzeczywisty wynik zimnego elementu może się różnić, dlatego należy uwzględnić tolerancję części i dokładność miernika. Dla pól wielostrefowych nie należy porównywać pojedynczej sekcji z mocą całego zespołu.
Sprawdź również, czy końcówki nie są luźne, utlenione lub nadpalone. Przegrzany konektor może przerywać obwód mimo sprawnego promiennika. Wymiana samej wsuwki bez usunięcia luźnego połączenia albo uszkodzonego przewodu prowadzi do ponownego nagrzewania styku.
Pomiary napięcia, diagnostyka pracującej płytki oraz kontrola listwy przyłączeniowej pod napięciem wymagają kwalifikacji, doświadczenia i odpowiednich przyrządów. Nie są przeznaczone do wykonania przez osobę bez przygotowania.

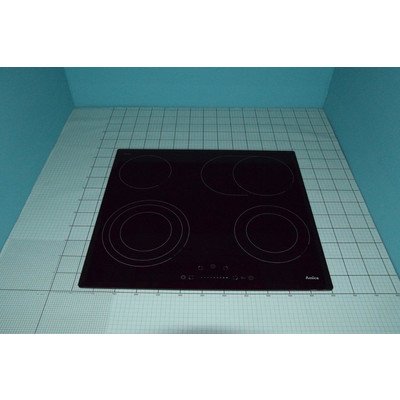

Pęknięta szyba ceramiczna i uszkodzenia powierzchni
Powierzchowne rysy nie są tym samym co pęknięcie przechodzące przez szybę. Przy rysach należy sprawdzić, czy uszkodzenie jest wyczuwalne paznokciem, czy rozchodzi się od krawędzi oraz czy powiększa się podczas nagrzewania. Szyby nie należy szlifować ani maskować klejem.
Jeżeli występuje pęknięcie, odprysk odsłaniający wnętrze albo wyłamanie krawędzi, płyty nie wolno dalej używać. Ciecz może dostać się do części znajdujących się pod napięciem. Wyłącz właściwe zabezpieczenie obwodu i pozostaw urządzenie odłączone do czasu wymiany szyby oraz sprawdzenia elementów pod nią.

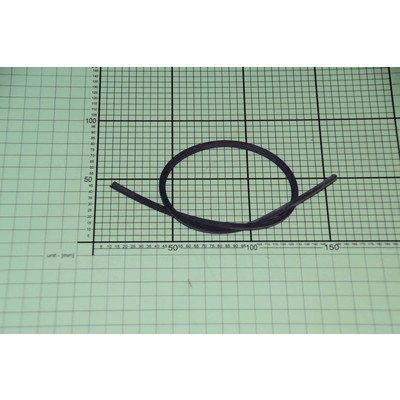

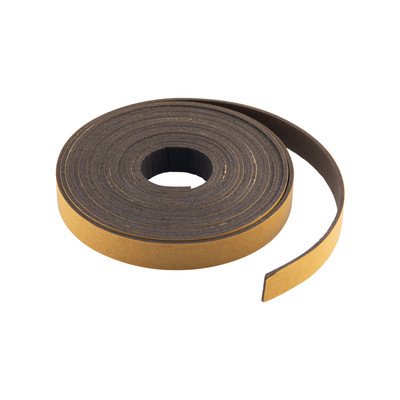

Przy montażu nowej szyby trzeba skontrolować stan uszczelki, uchwytów i podparcia w blacie. Nadmierny docisk, nierówny blat lub punktowe naprężenie krawędzi może uszkodzić nowy element. Szybę dobiera się po numerze katalogowym i rozmieszczeniu nadruków oraz sensorów, a nie wyłącznie po wymiarach zewnętrznych.
Dostęp do promienników, sterowania i szyby
Płyta jest mocowana w otworze blatu uchwytami od spodu i opiera się na obwodowej uszczelce. Sposób uzyskania dostępu zależy od zabudowy: pod płytą może znajdować się piekarnik, półka ochronna albo szuflada. Najpierw trzeba zapewnić bezpieczny dostęp do uchwytów i przewodu, nie podważając szkła o krawędź blatu.
Typowa kolejność prac obejmuje:
- Odłączenie wszystkich torów zasilania i potwierdzenie braku napięcia.
- Uzyskanie dostępu od spodu oraz zwolnienie uchwytów mocujących.
- Ostrożne uniesienie płyty i ułożenie jej na czystej, miękkiej powierzchni.

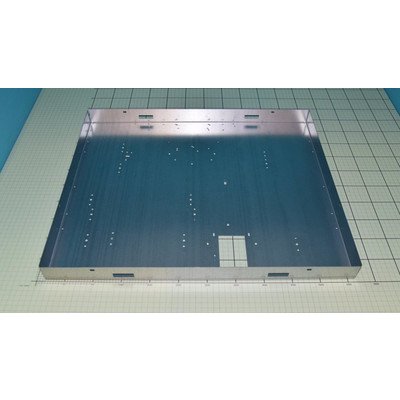

- Zdjęcie dolnej osłony zgodnie z konstrukcją urządzenia.

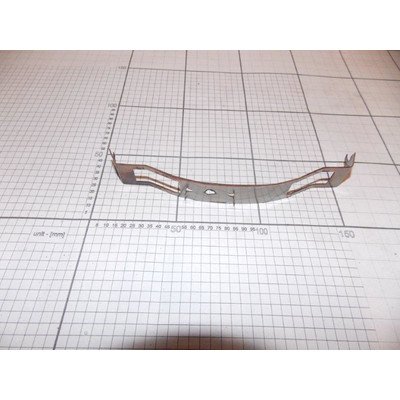

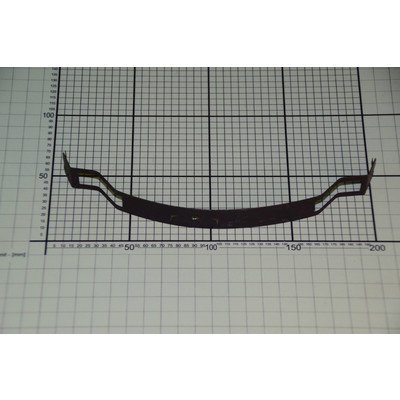

- Wykonanie zdjęć przewodów, oznaczenie złączy i położenia sprężyn dociskających pola.
- Demontaż uszkodzonego elementu bez wyginania wsporników i bez nacisku na szybę.
- Odtworzenie połączeń, ułożenia izolacji oraz docisku promienników.
Przewody należy zdejmować za konektory, a nie ciągnąć za izolację. Promiennik musi po montażu przylegać w przewidzianym miejscu do spodniej strony szyby. Źle założona sprężyna lub wspornik może zmienić położenie pola względem nadruku, pogorszyć przekazywanie ciepła albo wywołać naprężenie szkła.
Po naprawie sprawdza się osobno wszystkie cztery pola, rozszerzenia stref, zmianę mocy, blokadę, timer i wskazania ciepła szczątkowego. Należy przerwać próbę, jeśli pojawi się zapach palonej izolacji, iskrzenie, nietypowe dźwięki albo zadziała zabezpieczenie instalacji.
Jak dobrać część do PBF4VQ249CFTS
Podstawą jest pełne oznaczenie modelu, kod wyrobu 23041 i 14-cyfrowy numer fabryczny Amica. Numer fabryczny znajduje się na tabliczce znamionowej, która w zabudowanej płycie może być dostępna od spodu. Dane mogą być również zapisane w karcie gwarancyjnej.
Przy zakupie pola grzejnego porównaj:
- numer katalogowy części,
- średnicę lub wymiary strefy,
- liczbę obwodów,
- moc znamionową i napięcie,
- układ oraz oznaczenia zacisków,
- rozmieszczenie mocowań i ogranicznika temperatury.

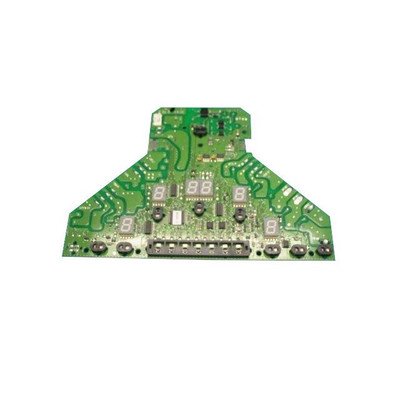

Przy płytce sterowania potrzebna jest zgodność numeru części, wersji laminatu, złączy i wykonania przeznaczonego do kodu wyrobu. Podobna płytka może obsługiwać inne rozmieszczenie pól lub odmienną moc. Nie należy zakładać, że każdy moduł wymaga programowania ani że każda wizualnie zgodna płytka będzie działała bez konfiguracji.

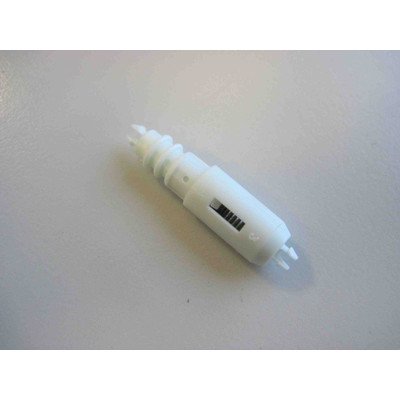

W przypadku szyby trzeba potwierdzić kształt, wymiary, rozmieszczenie pól, nadruk panelu sensorowego, wykończenie krawędzi i sposób mocowania. Uszczelki, sprężyny oraz uchwyty również występują w wariantach, dlatego zdjęcie części powinno być jedynie pomocą, a nie podstawą decyzji.
Przed zamówieniem porównaj numer części z katalogiem dla kodu 23041. Jeżeli oznaczenia są nieczytelne, przygotuj zdjęcie tabliczki znamionowej oraz zdjęcia wymontowanego elementu, jego złączy i nadruków.
FAQ — części i naprawa płyty Amica PBF4VQ249CFTS
Czy migające lub okresowo gasnące pole jest uszkodzone?
Nie musi być. Promienniki ceramiczne regulują temperaturę przez okresowe załączanie i wyłączanie. Usterki należy szukać, gdy pole nie wraca do grzania, nie reaguje na zmianę nastawy albo osiąga wyraźnie zbyt małą lub zbyt dużą moc.
Dlaczego działa środek pola, ale nie grzeje zewnętrzny pierścień?
Najpierw sprawdź, czy dodatkowa strefa została włączona i czy zapala się jej kontrolka. Jeśli panel potwierdza załączenie, przyczyną może być przerwany obwód promiennika, konektor, przewód lub wyjście płytki sterowania.
Czy prawidłowa rezystancja oznacza, że pole jest sprawne?
Potwierdza jedynie, że badany obwód nie ma przerwy i nie wykazuje oczywistego zwarcia. Nie sprawdza działania pod obciążeniem, ogranicznika temperatury, połączeń ani tego, czy płytka podaje zasilanie na pole.
Czy można używać płyty z pękniętą szybą?
Nie. Pękniętą lub wyłamaną szybę należy traktować jako zagrożenie porażeniem, ponieważ ciecz może przedostać się do elementów elektrycznych. Płytę trzeba odłączyć odpowiednim zabezpieczeniem i pozostawić wyłączoną do czasu naprawy.
Gdzie znaleźć dane potrzebne do doboru części Amica?
Na tabliczce znamionowej urządzenia. Do doboru przygotuj model PBF4VQ249CFTS, kod wyrobu 23041 i pełny 14-cyfrowy numer fabryczny. Sam wygląd części lub skrócona nazwa modelu nie wystarczają do potwierdzenia zgodności.
Czy płytkę sterowania warto wymienić na próbę?
Nie. Najpierw należy sprawdzić obsługę panelu, ciągłość właściwego obwodu pola, stan konektorów i przewodów. Wymiana kosztownej elektroniki bez ustalenia, czy jej wyjście rzeczywiście nie steruje sprawnym polem, może nie usunąć usterki.
