51162 - set EHK2.734TaDOSr kl.A HKS27I kuchnia
Części do zestawu Amica 51162 EHK2.734TaDOSr HKS27I obejmują podzespoły piekarnika elektrycznego i płyty ceramicznej. Brak grzania może wynikać z uszkodzenia grzałki lub pola, ale także z regulatora, przełącznika, przewodów albo zasilania. Przed zakupem ustal, która funkcja nie działa, i potwierdź zgodność części za pomocą kodu wyrobu oraz 14-cyfrowego numeru fabrycznego.
Części do zestawu Amica 51162 – od objawu do właściwego podzespołu
Oznaczenie 51162 dotyczy zestawu Amica łączącego płytę ceramiczną z piekarnikiem elektrycznym EHK2.734TaDOSr/HKS27I. Usterkę warto najpierw przypisać do jednej z dwóch części urządzenia. Jeśli nie działa piekarnik, sprawdza się jego nastawy, grzałki, wentylator, termostat i przełącznik funkcji. Jeśli problem dotyczy płyty, kolejność diagnostyki zależy od tego, czy nie grzeje jedno pole, jedna strefa pola dwustrefowego, czy cała płyta.
Nie należy kupować części wyłącznie na podstawie ogólnego objawu. Przykładowo zimne pole ceramiczne może mieć przerwany element oporowy, lecz podobny efekt spowoduje wypalone złącze albo niesprawny dawkownik energii. Z kolei brak grzania piekarnika nie przesądza o uszkodzeniu wszystkich grzałek — przyczyną może być nieustawiony zegar, przerwa w obwodzie sterowania lub przełącznik funkcji.
Co sprawdzić, gdy piekarnik nie grzeje
Najpierw ustaw zegar i wybierz zwykłą funkcję grzania z temperaturą wyższą niż temperatura komory. W części piekarników po zaniku zasilania migający lub nieustawiony zegar blokuje załączenie grzałek, mimo że oświetlenie i wentylator mogą działać.
Następnie porównaj zachowanie poszczególnych programów:
- nie działa tylko termoobieg — podejrzane są grzałka pierścieniowa, silnik wentylatora, połączenia lub odpowiednie styki przełącznika funkcji;
- wentylator pracuje, ale nie pojawia się ciepło — sprawdzenia wymaga przede wszystkim obwód grzałki termoobiegu;
- grzeje tylko góra albo tylko dół — możliwa jest przerwa w drugiej grzałce, jej przewodach lub torze przełącznika;
- nie działa żadna funkcja grzania — przed wymianą kilku grzałek trzeba skontrolować zegar, zasilanie, wspólne połączenia, termostat i przełącznik funkcji;
- temperatura jest zbyt wysoka albo nie podlega regulacji — bardziej podejrzany jest termostat lub sklejone styki sterowania niż sama grzałka;
- piekarnik długo się nagrzewa lub piecze nierówno — oprócz grzałek sprawdź wentylator, szczelność drzwi, uszczelkę i zawiasy.
Jak sprawdzić grzałkę piekarnika
Po odłączeniu urządzenia od wszystkich biegunów zasilania i potwierdzeniu braku napięcia odłącz przynajmniej jeden przewód od badanego elementu. Pomiar wykonany bez rozpięcia obwodu może pokazać przejście przez inne podzespoły i prowadzić do błędnej oceny.
Omomierzem sprawdza się dwa zagadnienia:
- Ciągłość między zaciskami roboczymi. Brak przejścia oznacza przerwany element grzejny. Wynik skończony potwierdza ciągłość, ale nie dowodzi jeszcze, że grzałka jest całkowicie sprawna.
- Izolację między zaciskiem a metalową osłoną grzałki. Zwykły multimetr może wykryć wyraźne zwarcie, lecz nie zawsze ujawni upływność pojawiającą się dopiero przy napięciu roboczym lub po rozgrzaniu. Do miarodajnego badania izolacji służy odpowiedni miernik rezystancji izolacji.
Nie należy stosować jednej „prawidłowej rezystancji” dla wszystkich grzałek. Wartość zależy od napięcia, mocy i konstrukcji konkretnego elementu. Oprócz pomiaru obejrzyj korpus, zaciski oraz przewody. Pęknięcie, wybrzuszenie, czarny ślad, stopiony konektor lub zwęglona izolacja wymagają usunięcia przyczyny i naprawy połączenia, a nie tylko założenia nowej grzałki.
Jeżeli wyłącznik różnicowoprądowy działa dopiero po kilku minutach nagrzewania, zimny pomiar omomierzem nie zamyka diagnostyki. Upływ może ujawniać się po rozszerzeniu rozgrzanego elementu. Takie badanie powinien przeprowadzić technik wyposażony w miernik izolacji; nie wolno odłączać przewodu ochronnego ani obchodzić zabezpieczenia w celu dalszego używania urządzenia.
Płyta ceramiczna nie grzeje prawidłowo
Pola promiennikowe podczas regulacji mogą cyklicznie włączać się i wyłączać. Samo okresowe zanikanie czerwonego żaru na ustawieniu pośrednim nie musi oznaczać awarii — moc jest regulowana czasem załączenia. Podejrzenie usterki powstaje wtedy, gdy pole pozostaje zimne, działa wyłącznie z pełną mocą, nie reaguje na zmianę ustawienia albo pracuje tylko jedna część pola dwustrefowego.
| Objaw | Możliwe przyczyny | Co pozwala je rozróżnić |
| Jedno pole pozostaje zimne | przerwa w polu, wypalone złącze, uszkodzony dawkownik energii | kontrola przewodów i ciągłości odłączonego pola; samo sprawne pole nie potwierdza regulatora |
| Pole grzeje tylko na maksimum | sklejone lub uszkodzone styki dawkownika | brak prawidłowego cyklu na niższych nastawach przy sprawnym polu i połączeniach |
| Działa środek, nie działa zewnętrzny pierścień | przerwa zewnętrznej sekcji, regulator dwustrefowy, przewody | osobna kontrola ciągłości sekcji zgodnie ze schematem pola i regulatora |
| Wszystkie pola grzeją słabo lub część płyty nie działa | problem z zasilaniem, zaciskami lub wspólnym przewodem | kontrola instalacji i listwy przyłączeniowej przez osobę z kwalifikacjami |

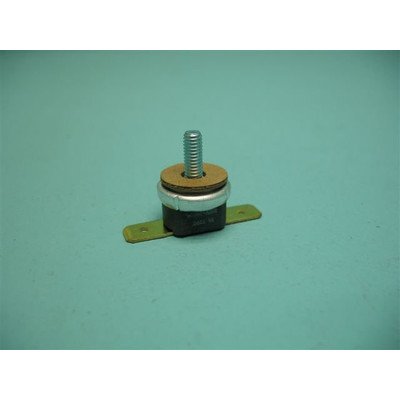

| Kontrolka ciepła świeci przy zimnym polu | styk sygnalizacji lub ogranicznik temperatury pola | wymaga identyfikacji obwodu według schematu; nie dowodzi, że pole jest zasilane |
Pole ceramiczne sprawdza się po całkowitym odłączeniu zasilania i odpięciu przewodów roboczych. Brak ciągłości odpowiedniej sekcji wskazuje na jej przerwanie. Prawidłowa ciągłość nie wyklucza jednak uszkodzenia ogranicznika temperatury, konektora albo regulatora. W polu dwustrefowym należy rozpoznać poszczególne sekcje na podstawie oznaczeń części lub dokumentacji — nie wolno zgadywać funkcji zacisków po ich położeniu.
Pomiar napięcia na wyjściu dawkownika lub polu odbywa się przy pracującym urządzeniu. Jest to diagnostyka pod napięciem sieciowym, przeznaczona wyłącznie dla wykwalifikowanego serwisanta dysponującego schematem, osłoniętymi sondami i właściwymi środkami ochrony.
Dostęp do części i przygotowanie wymiany
Zestaw jest urządzeniem dużej mocy, które może być podłączone na stałe. Wyłączenie samego pokrętła nie wystarcza. Przed demontażem trzeba odłączyć właściwe zabezpieczenia, zabezpieczyć je przed przypadkowym włączeniem i potwierdzić brak napięcia odpowiednim przyrządem.
Dostęp zależy od podzespołu:
- do lampki, klosza, uszczelki, szyb i części wyposażenia dochodzi się zwykle od strony komory lub drzwi;
- grzałka termoobiegu znajduje się za osłoną wentylatora, ale jej przewody i mocowania mogą wymagać dostępu od tylnej strony piekarnika;

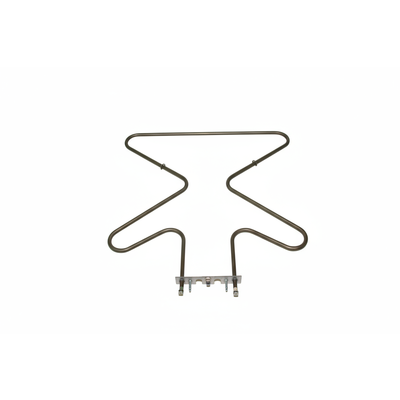

- przy grzałce górnej i dolnej sposób wyjęcia zależy od mocowania oraz prowadzenia przyłączy poza komorą;
- do pól ceramicznych, regulatorów i przewodów płyty dostęp uzyskuje się po odsłonięciu zespołu płyty zgodnie z konstrukcją urządzenia; nie należy podważać szkła bez rozpoznania mocowań;
- termostat, przełączniki i dawkowniki energii są zwykle dostępne od strony panelu sterowania po wysunięciu urządzenia z zabudowy i zdjęciu odpowiedniej osłony.
Przed rozłączeniem przewodów wykonaj wyraźne zdjęcia i oznacz każde przyłącze. Nie opieraj montażu na kolorach przewodów znalezionych w przypadkowej instrukcji innego modelu. Konektor powinien trzymać zacisk pewnie; luźne, przebarwione lub nadpalone zakończenie trzeba wymienić na element o właściwej obciążalności i odporności temperaturowej.
Po naprawie sprawdź, czy przewody nie dotykają rozgrzewanych części, izolacja cieplna wróciła na miejsce, przewód ochronny jest podłączony, a osłony i odciążenia przewodów są prawidłowo zamocowane. Dopiero potem można wykonać próbę funkcji, obserwując nagrzewanie, regulację i działanie zabezpieczeń.
Opisane prace przy instalacji zasilającej, pomiary pod napięciem i badanie rezystancji izolacji wymagają odpowiednich kwalifikacji, doświadczenia oraz właściwych przyrządów. Nie są przeznaczone do wykonania przez osobę bez przygotowania.
Jak dobrać część do Amica 51162
Nazwa EHK2.734TaDOSr lub HKS27I pomaga znaleźć rodzinę urządzenia, lecz nie powinna być jedynym kryterium zgodności. W obrębie podobnie oznaczonych zestawów mogą występować różne moce grzałek, średnice i liczby stref pól, układy zacisków, termostaty, przełączniki, szyby oraz wersje mocowań.
Do doboru przygotuj:
- pełny model urządzenia;
- kod wyrobu 51162;
- 14-cyfrowy numer fabryczny z tabliczki znamionowej;
- numer wybity lub nadrukowany na starej części, jeżeli jest czytelny;
- zdjęcia elementu, mocowań i złączy wykonane przed demontażem.
W zestawach płyty z piekarnikiem może występować więcej niż jedna tabliczka znamionowa. Tabliczka płyty bywa umieszczona na spodzie jej korpusu, dlatego warto również sprawdzić kartę gwarancyjną lub dokumentację zachowaną po montażu.
Przy polu ceramicznym porównaj liczbę stref, średnicę, moc, układ zacisków, ogranicznik temperatury i mocowanie. Przy grzałce istotne są moc, napięcie, kształt, rozstaw mocowań i wyprowadzenia. W przypadku szyb, zawiasów, uszczelek i wyposażenia porównuje się także wymiary, stronę montażu oraz wersję drzwi.
Jeżeli oznaczenia są niepełne, nie dobieraj części jedynie ze zdjęcia. Prześlij pełne dane z tabliczki i fotografię starego elementu. Pozostałe grupy podzespołów można znaleźć w kategorii piekarników elektrycznych Amica, ale zgodność nadal wymaga potwierdzenia dla kodu wyrobu 51162 i konkretnego numeru fabrycznego.
FAQ – części i naprawa Amica 51162
Czy brak grzania oznacza, że trzeba wymienić grzałkę?
Nie. Jeżeli nie działa tylko jeden tryb, grzałka jest jednym z podejrzanych elementów. Gdy nie działa żaden program, najpierw sprawdza się ustawienie zegara, zasilanie, wspólne połączenia, termostat i przełącznik funkcji. Ciągłość grzałki należy mierzyć po odłączeniu jej od reszty obwodu.
Dlaczego sprawna na omomierzu grzałka może wyłączać różnicówkę?
Omomierz z niskim napięciem pomiarowym może nie wykryć słabej izolacji ani usterki pojawiającej się po rozgrzaniu. Do potwierdzenia upływności służy miernik rezystancji izolacji. Nie wolno wykonywać próby z odłączonym przewodem ochronnym.
Czy pole ceramiczne powinno cały czas świecić na czerwono?
Na ustawieniach pośrednich pole może pracować cyklicznie, ponieważ dawkownik reguluje średnią moc przez okresowe załączanie. Brak cykli i ciągła pełna moc niezależnie od nastawy mogą wskazywać na uszkodzenie regulatora.
Co sprawdzić, jeśli nie działa tylko zewnętrzny pierścień pola?
Trzeba oddzielnie skontrolować ciągłość zewnętrznej sekcji, jej przewody oraz styki regulatora dwustrefowego. Podobny objaw może dać zarówno przerwana spirala pola, jak i brak zasilania tej sekcji, dlatego sama obserwacja nie wystarcza.
Czy do doboru wystarczy oznaczenie HKS27I?
Nie. Dla urządzeń Amica należy podać model, kod wyrobu oraz 14-cyfrowy numer fabryczny. W tej kategorii kodem wyrobu jest 51162, ale numer fabryczny nadal jest potrzebny do rozróżnienia wariantu i zmian produkcyjnych.
Gdzie szukać tabliczki znamionowej?
Tabliczka płyty ceramicznej znajduje się zazwyczaj na spodzie jej korpusu. Dane mogą być również powtórzone w karcie gwarancyjnej. W urządzeniu zespolonym sprawdź oznaczenia obu części zestawu, zwłaszcza gdy dobierasz element płyty.
